Nâng cấp ăng-ten ngoài cho Prusa Core One

Nắp lưng và Chân đế hoặc Nam châm cho module Wi-Fi Prusa Core One

Giống như Meetsch, con Prusa Core One của mình không bắt được sóng Wi-Fi. Có lẽ là do không gian in của mình đặt sát tường quá. Mình có tìm thấy model của Meetsch nhưng mình không có sẵn heat insert và cũng không muốn dán keo vào đầu nối. Model này giải quyết vấn đề bằng cách thêm lỗ vít tự ren (self-tapping) vào vỏ, không cần dùng đến heat insert nữa.

Cái này có phù hợp với bạn không?

1. Theo kinh nghiệm, nếu điện thoại bạn bắt được sóng Wi-Fi mà máy in thì không, thì việc di dời ăng-ten lên nóc máy in sẽ giải quyết được vấn đề.
2. Nhưng nếu điện thoại bạn cũng không bắt được sóng, thì tốt nhất bạn nên lắp thêm mesh router, bộ kích sóng (range extender) hoặc dùng dây cáp mạng ethernet nhé.

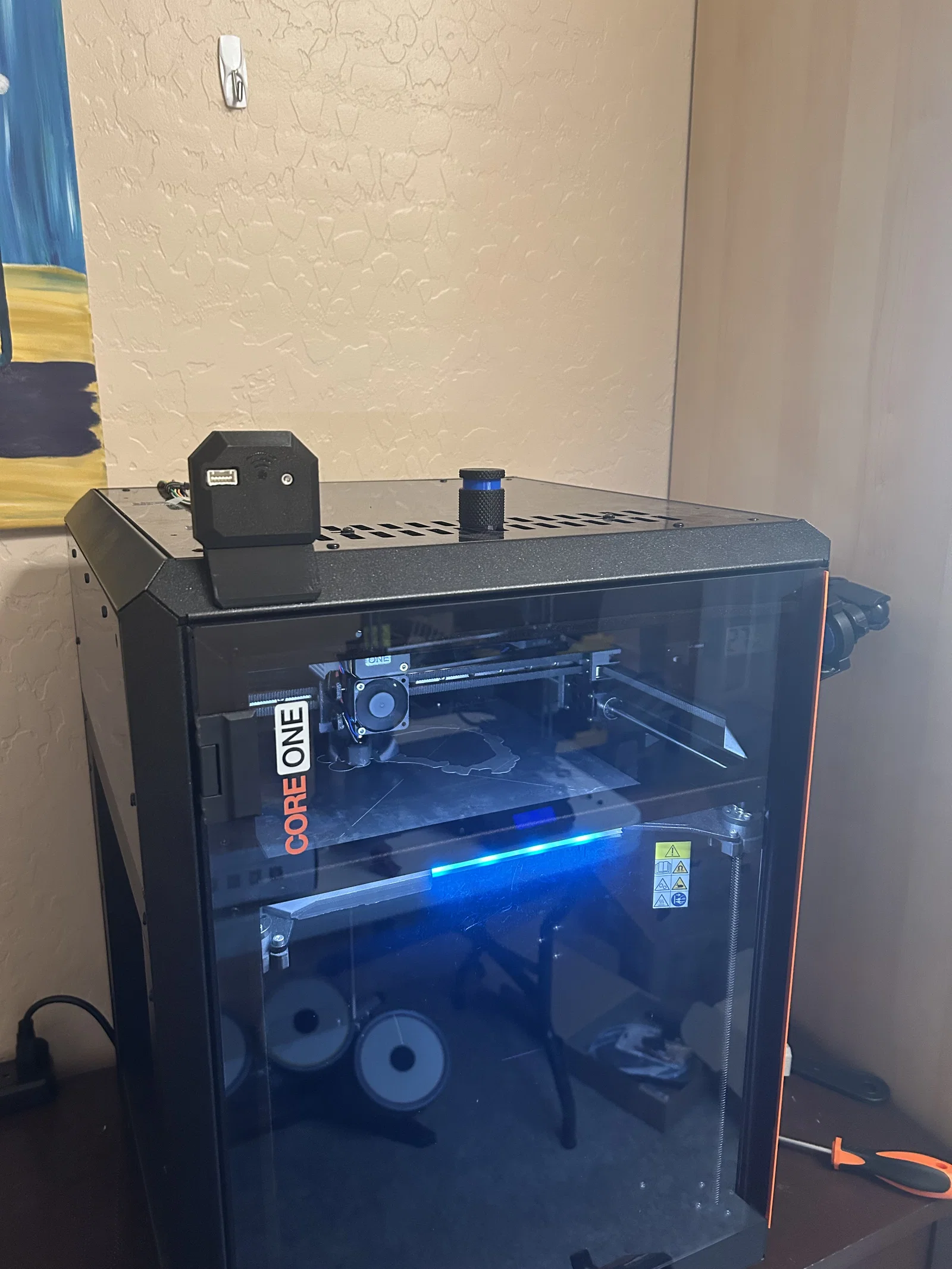

Để đặt module Wi-Fi lên nóc máy in (hoặc bất cứ đâu bạn thích), việc nâng cấp rất đơn giản và bạn cần chuẩn bị:

• Hai sợi cáp dupont Male-to-Female loại 4 dây (link mua trên AliExpress có trong trang gốc).
• Một trong các loại nắp lưng cho module Wi-Fi có trong dự án này.

Bản remix này bao gồm các phiên bản:

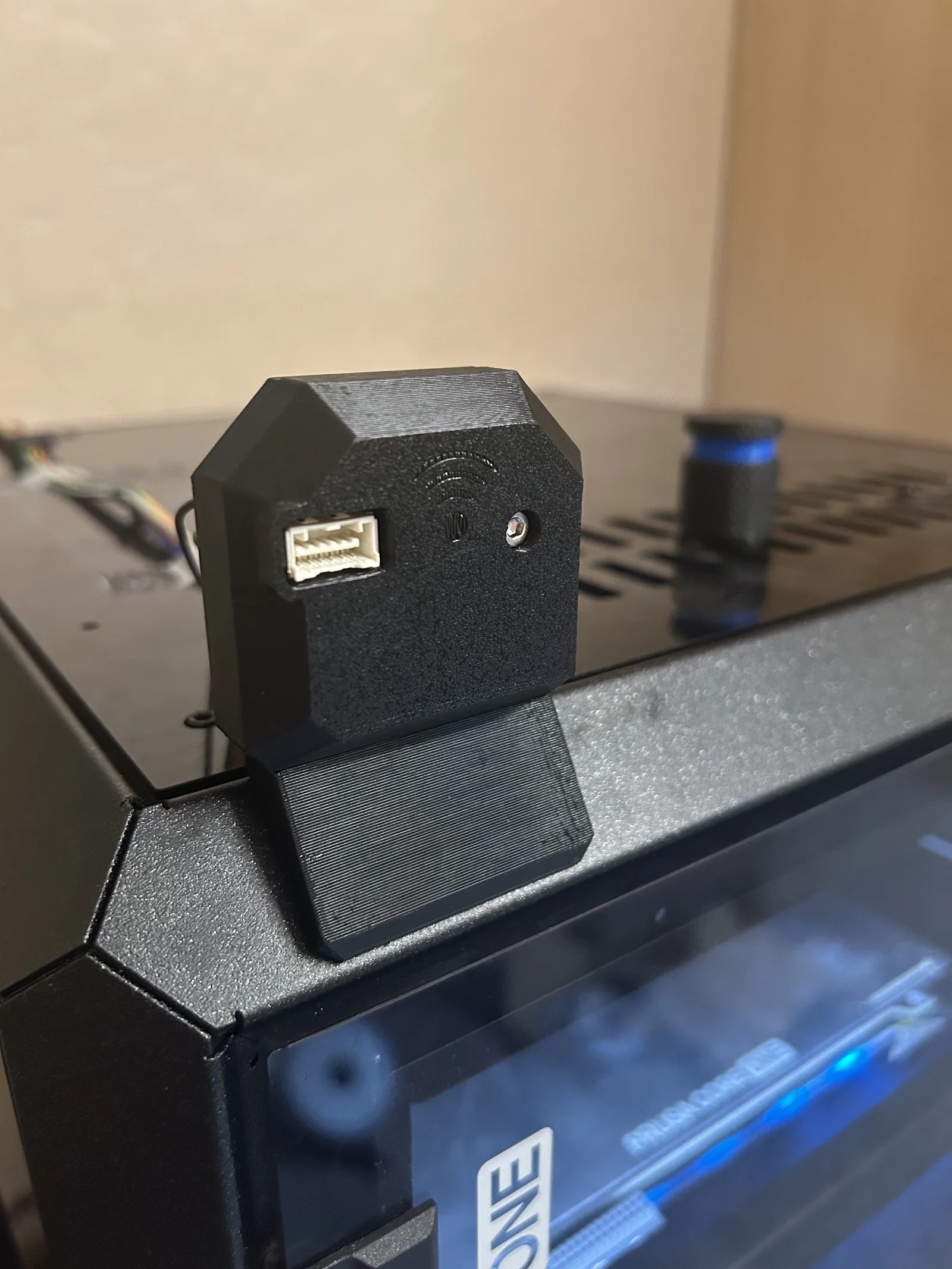

1. Có chân đế: Để đặt module WiFi ở bất cứ đâu.
2. Có nam châm: Để gắn module WiFi lên khung kim loại của Prusa Core One.

Những thứ cần chuẩn bị:

Cấu hình in

• PETG
• Đầu in 0.4 mm
• Lớp in 0.2 mm
• 3 lớp tường (perimeter)
• 15% infill
• Hỗ trợ (support) kiểu Grid, chỉ trên bàn in

Hướng dẫn lắp ráp

1. Tháo module WiFi từ phía sau máy Core One.
2. Vặn ốc gắn module cùng với nắp gốc vào vỏ mới.
3. Vặn vít phần đế vào giá đỡ hoặc gắn nam châm.
4. Với phần cáp, mình có 8 sợi đi kèm và dùng thêm 16 sợi khác khớp màu với 8 sợi gốc, nối chúng lại thành một hàng từ vị trí WiFi cũ đến ăng-ten.

• ⚠QUAN TRỌNG⚠: nhớ cắm dây cho đúng, giống như khi module được cắm trực tiếp vào cổng của nó: hãy kiểm tra kỹ màu sắc của dây để đảm bảo nhé.

Cảm ơn mọi người và chúc in ấn vui vẻ!
