Đế gắn SolarXiao cho vỏ bảo vệ RAK Unify Enclosure
Đây là đế gắn đơn giản giúp bạn cố định board SolarXiao gọn gàng bên trong vỏ RAK Unify Enclosure. Sản phẩm hỗ trợ nhiều kích cỡ pin khác nhau và có thiết kế chừa không gian cho cổng USB-C chống nước, cực kỳ tiện lợi cho các dự án Meshtastic.
Mô tả

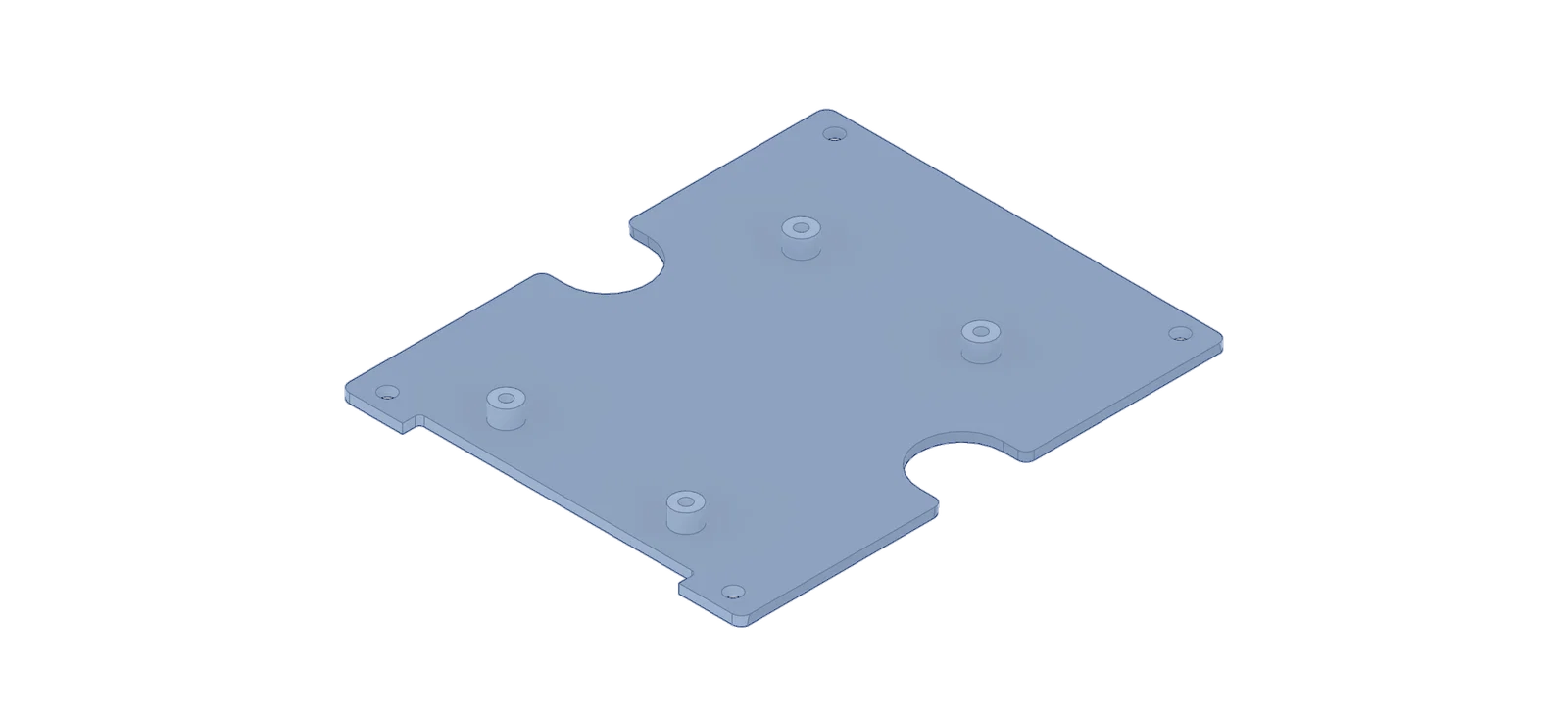

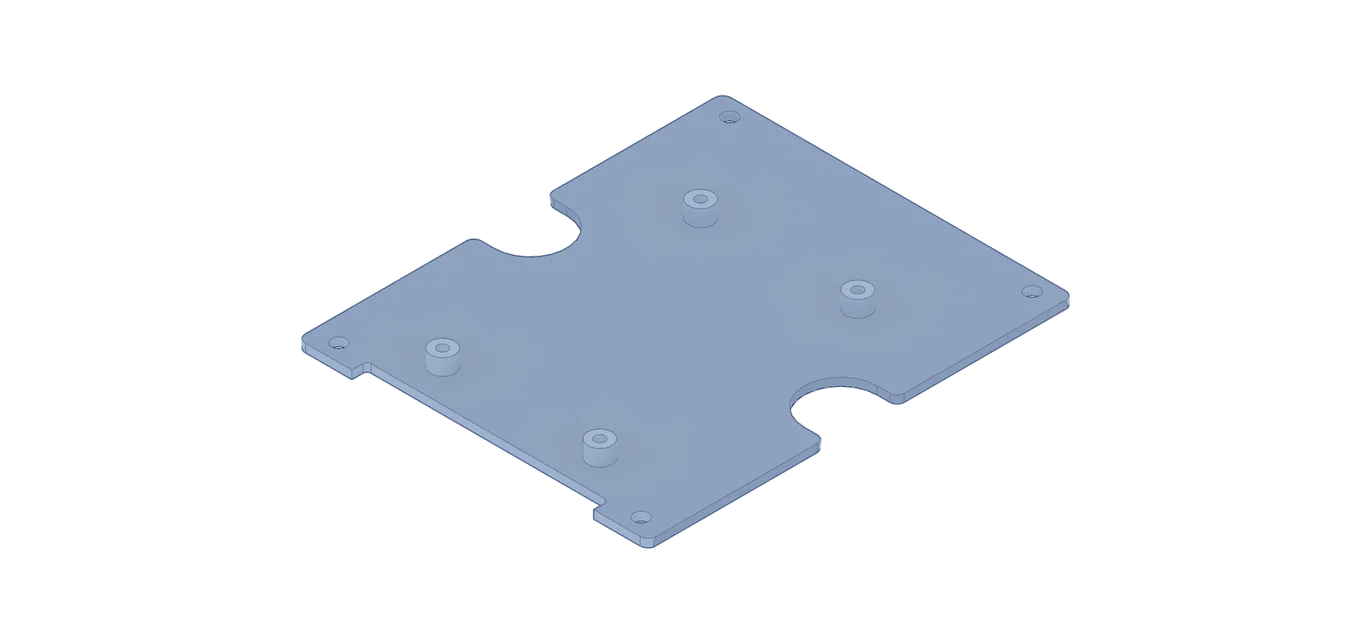

Đây là đế gắn (mounting plate) dùng để cố định SolarXiao bên trong vỏ bảo vệ Rak Unify 150x100x45 Enclosure. PCB được gắn vào đế bằng ốc M2.5 x 5mm, còn đế gắn sẽ bắt thẳng vào các trụ ốc có sẵn trong vỏ bằng ốc M3x5mm. Khoảng trống bên dưới đế gắn có thể chứa viên pin dày tối đa 6.5mm, tuy nhiên bạn vẫn có thể dùng các loại pin lớn hơn như 8000mAh 126090 LiPo flat cell nếu sử dụng ốc dài hơn. Phần khoét ở phía dưới là để tạo không gian cho cáp USB-C chống nước loại bắt âm (flush mount).
Nên in bằng nhựa PETG hoặc ASA nếu bạn đặt thiết bị ở ngoài trời.
