Đồ chơi cần câu mèo - Bản cải tiến không dùng keo

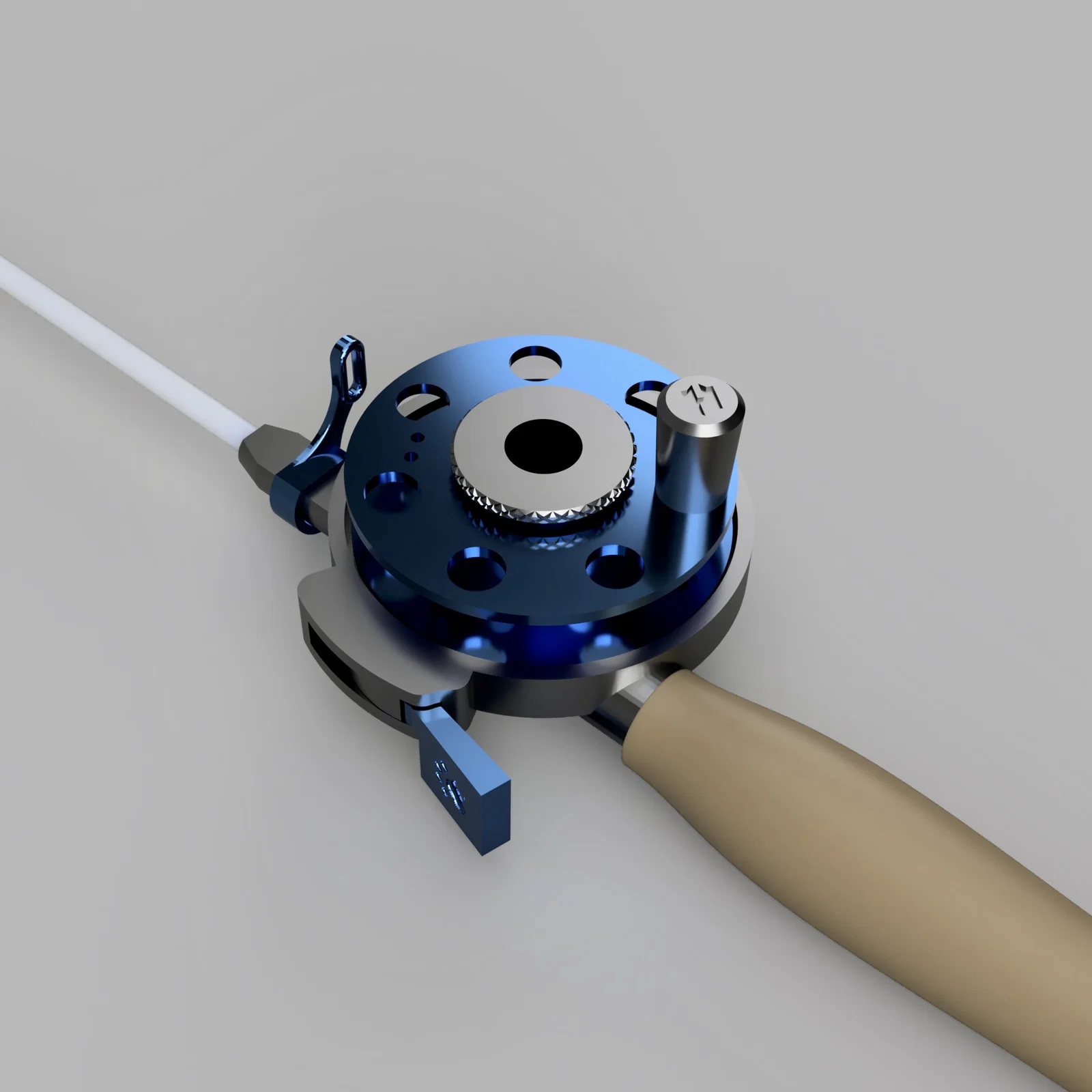

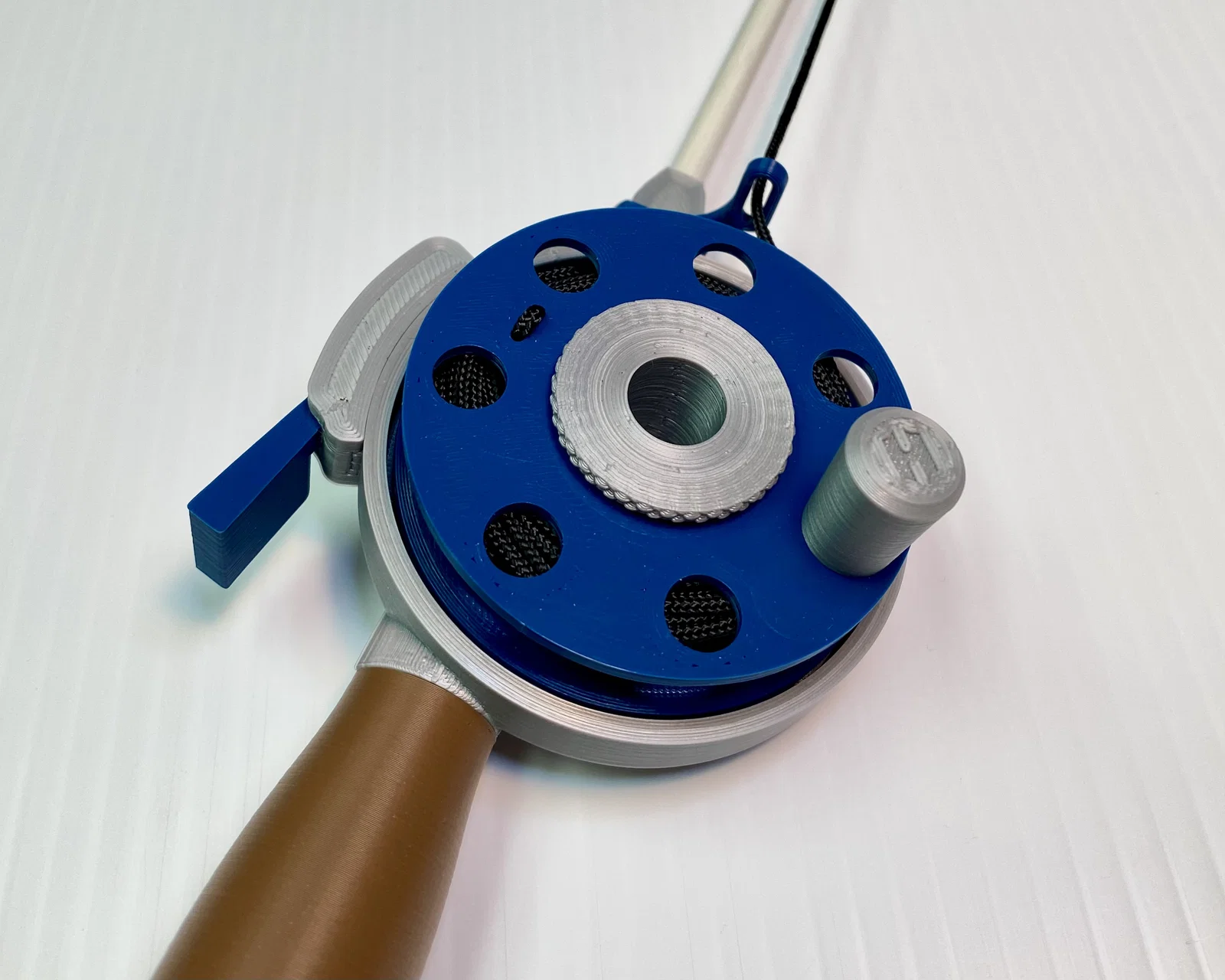

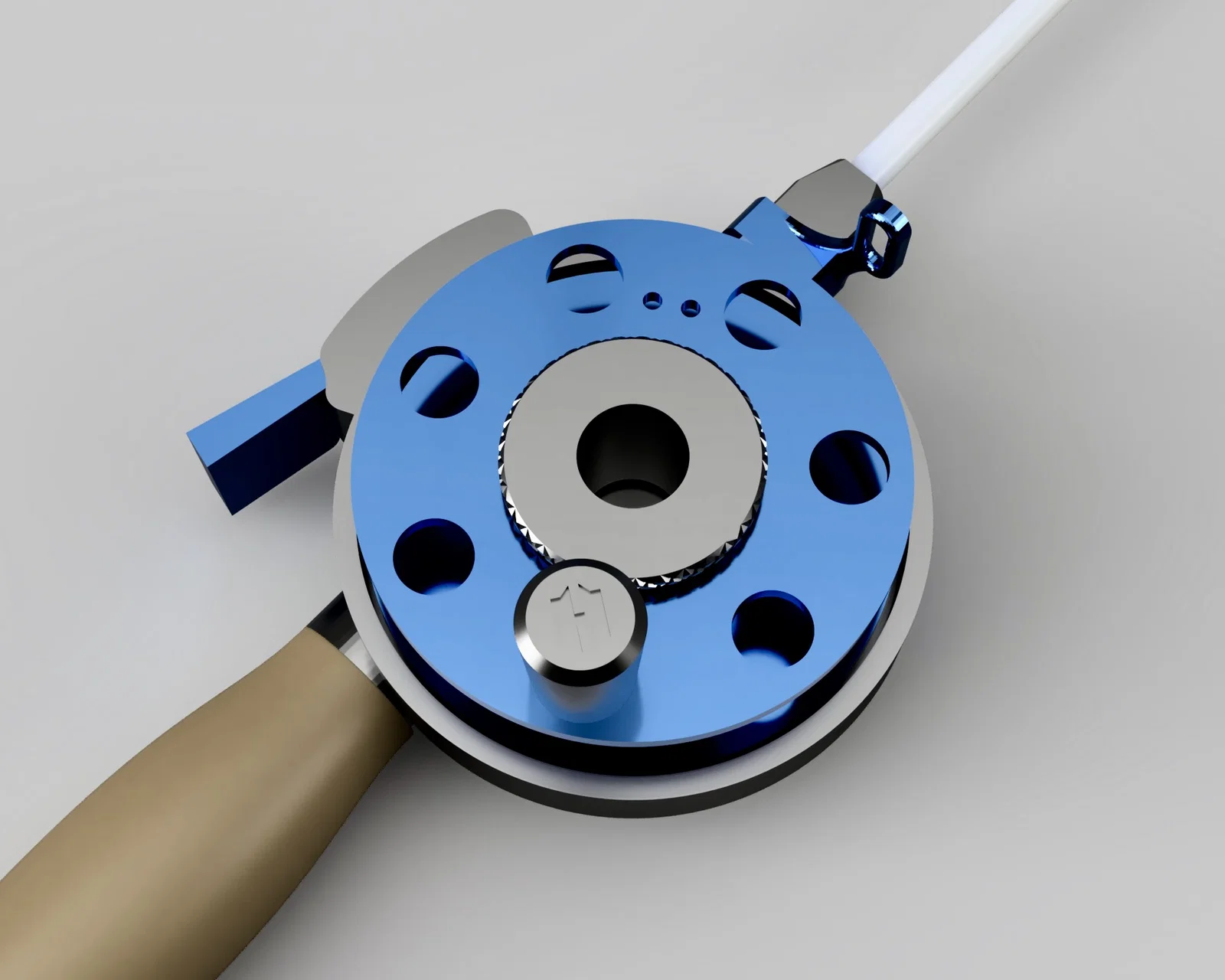

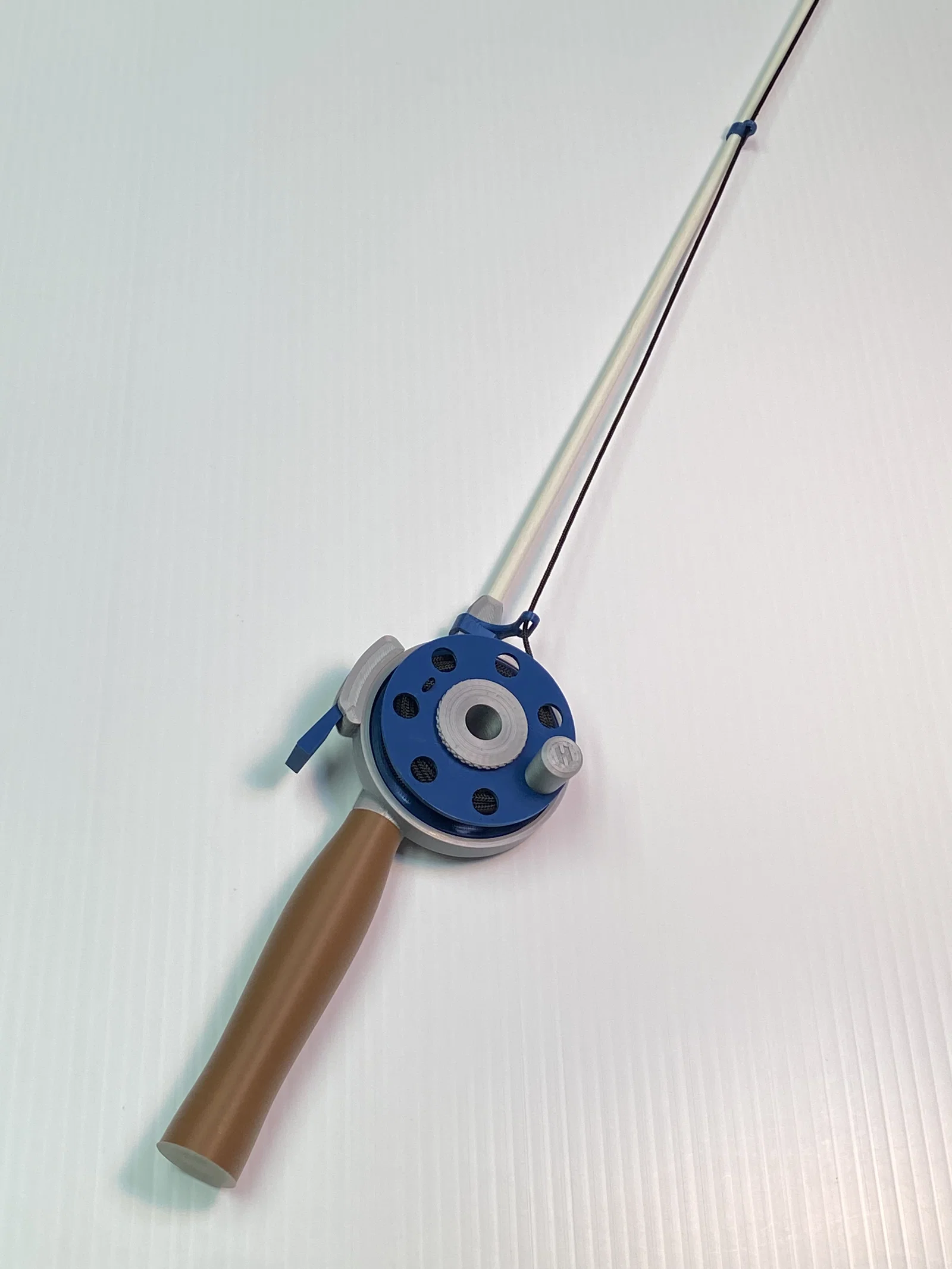

Đây là mẫu cần câu mèo được cải tiến từ phiên bản gốc với cơ chế bánh răng hoạt động trơn tru và một chiếc lò xo in 3D để giữ dây câu không bị tuột. Bạn sẽ nghe thấy tiếng "tạch tạch" rất vui tai khi thu dây. Phiên bản này đã được thiết kế lại hoàn toàn để loại bỏ việc dùng keo dán. Thay vào đó, nó sử dụng các khớp nối đuôi én, ren vặn và một ốc vít M3 (kèm insert nhiệt nếu muốn), giúp bạn dễ dàng tháo rời để bảo trì hoặc thay thế linh kiện khi cần.

Để lắp ráp cần câu, bạn cần in mỗi file một bản, riêng phần PoleGuides thì in thêm tùy vào độ dài của cần. Bạn cũng có thể chọn in ReelHandle loại có dùng insert nhiệt hoặc loại không dùng.

Thông số in (Print Settings)

Tất cả các chi tiết nên được đặt đúng hướng và thiết kế để in không cần support. Để đạt kết quả tốt nhất, hãy in với độ cao lớp (layer height) 0.2 mm. Mình dùng infill 40%, nhưng bạn có thể thử nghiệm các mức khác nếu muốn.

Danh sách linh kiện cần chuẩn bị:

• Thanh sợi thủy tinh đường kính ¼" (bạn có thể mua mấy cây cắm bảng chỉ dẫn ở các cửa hàng vật liệu xây dựng rồi cắt ngắn 36" nhé)
• Ốc vít lục giác M3x10
• Brass heat-set insert M3xD5xL4
• Dây dù hoặc dây câu (mình dùng khoảng 4m dây paracord 95)
• Đồ chơi cho mèo
• Khóa càng cua (tùy chọn)

Hướng dẫn lắp ráp

1. Trượt PoleReelMount vào khớp đuôi én ở mặt sau của WinderBase. Sau đó vặn Grip vào PoleReelMount để cố định. Mẹo: Nếu máy in gặp khó khi in phần cầu nối trên WinderBase, hãy xoay mẫu 45 độ trên bàn in.

2. Lắp Release qua khe nhỏ trên WinderBase, kiểm tra xem nó di chuyển trơn tru chưa.

3. Cẩn thận bẻ nhẹ lò xo trên ReleaseCover rồi lắp vào WinderBase. Chốt tròn phải lọt vào lỗ nhỏ trên Release. Nếu lò xo bị gãy, bạn chỉ cần tháo ReleaseCover ra in lại cái mới.

4. Dùng mỏ hàn nung nóng để lắp brass heat-set insert vào ReelHandle. Nếu không muốn dùng insert, bạn có thể chọn file ReelHandle NoHeatSet để vặn ốc trực tiếp vào nhựa, nhưng nhớ đừng vặn quá tay kẻo hỏng ren nhé.

5. Dùng ốc M3 gắn ReelHandle vào OuterReel.

6. Trước khi lắp cụm bánh răng, buộc một đầu dây vào hai lỗ nhỏ bên trong OuterReel.

7. Lắp cụm bánh răng: vặn InnerReel vào InnerReelTeeth, sau đó vặn OuterReel vào cụm đó.

8. Đưa cụm bánh răng vào WinderBase. Nó sẽ xoay tự do khi nhấn Release.

9. Vặn ReelCap vào WinderBase để khóa cụm bánh răng.

10. Trượt ReelGuide vào đầu PoleReelMount rồi cắm thanh sợi thủy tinh vào. Các PoleGuide phải lắp thật khít vào thân cần. Lắp thêm PoleGuideCap ở đầu cần cho đẹp. Cuối cùng, luồn dây qua các PoleGuide, buộc đồ chơi vào và bắt đầu câu mèo thôi!

Mẹo nhỏ: Mình dùng thêm khóa càng cua để dễ dàng đổi các loại đồ chơi khác nhau.
