Giá gắn DIN rail 2x module relay 8 kênh + PTFIX terminal block I2C

Mình cần một giải pháp 16 relay gọn gàng, nhỏ gọn cho dự án hộp puzzle dùng Arduino nên mình làm cái holder gắn DIN rail cho 2 module relay 8 kênh này. Nó dùng 2 terminal block Phoenix Contact PTFIX.

Để khỏi “mất” 16 pin trên Arduino, mình dùng GPIO extender này.
Giờ thì nó được điều khiển qua giao thức I2C, có thể dùng cho Arduino, Raspberry Pi, ESP32 và nhiều nền tảng khác chỉ với 4 dây (ground, 5v, SCL và SDA).

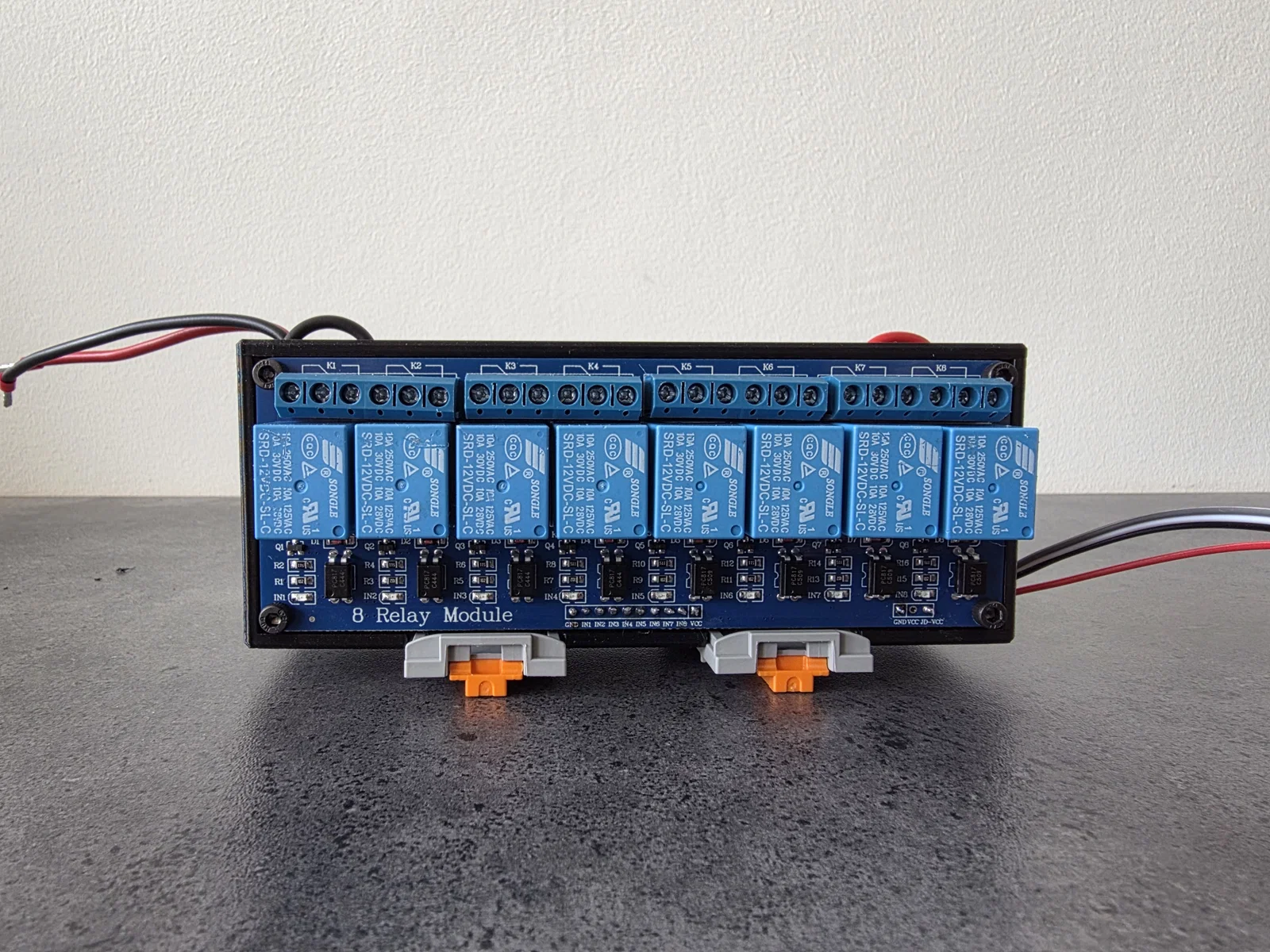

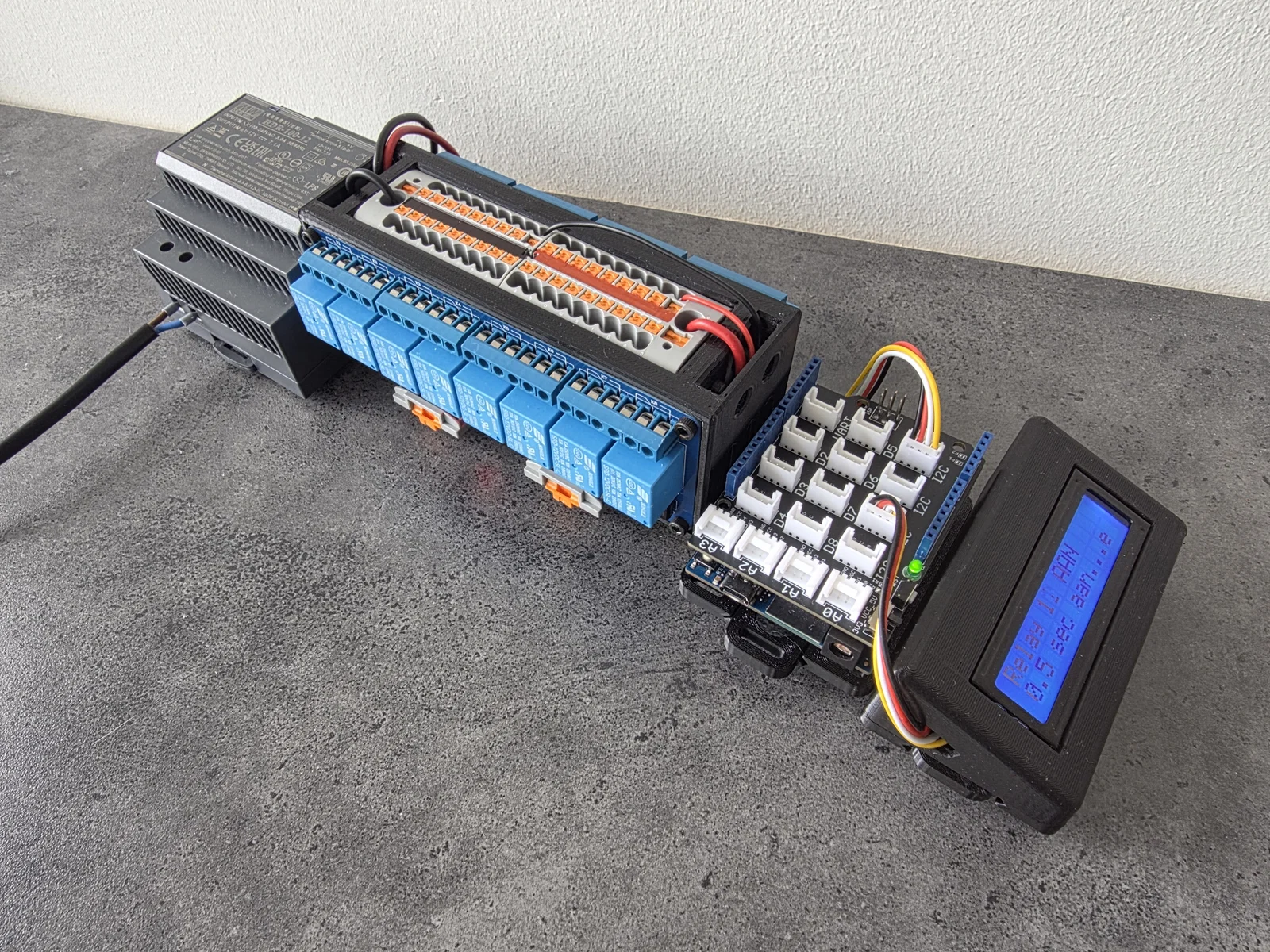

Đây là setup của mình:

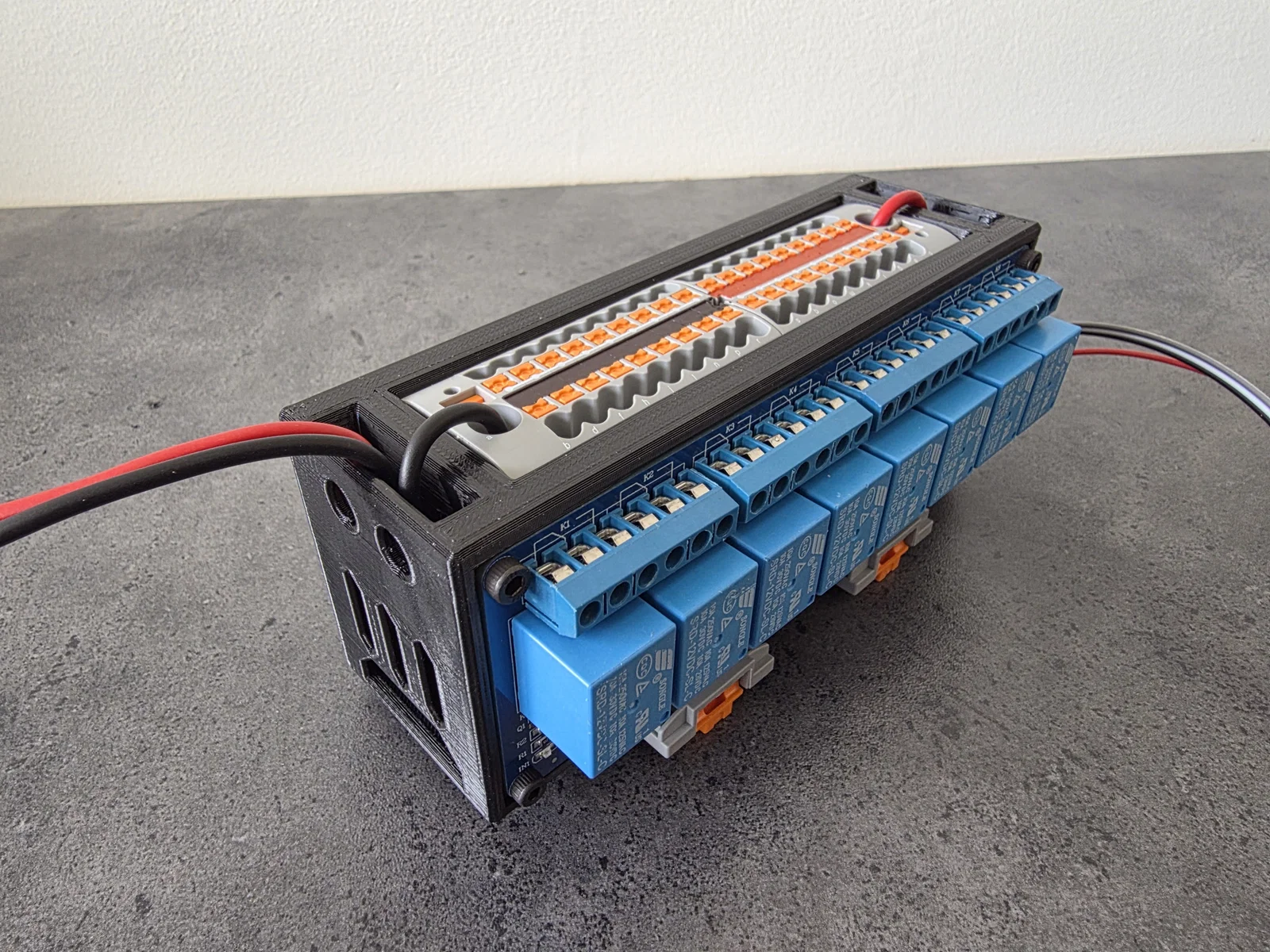

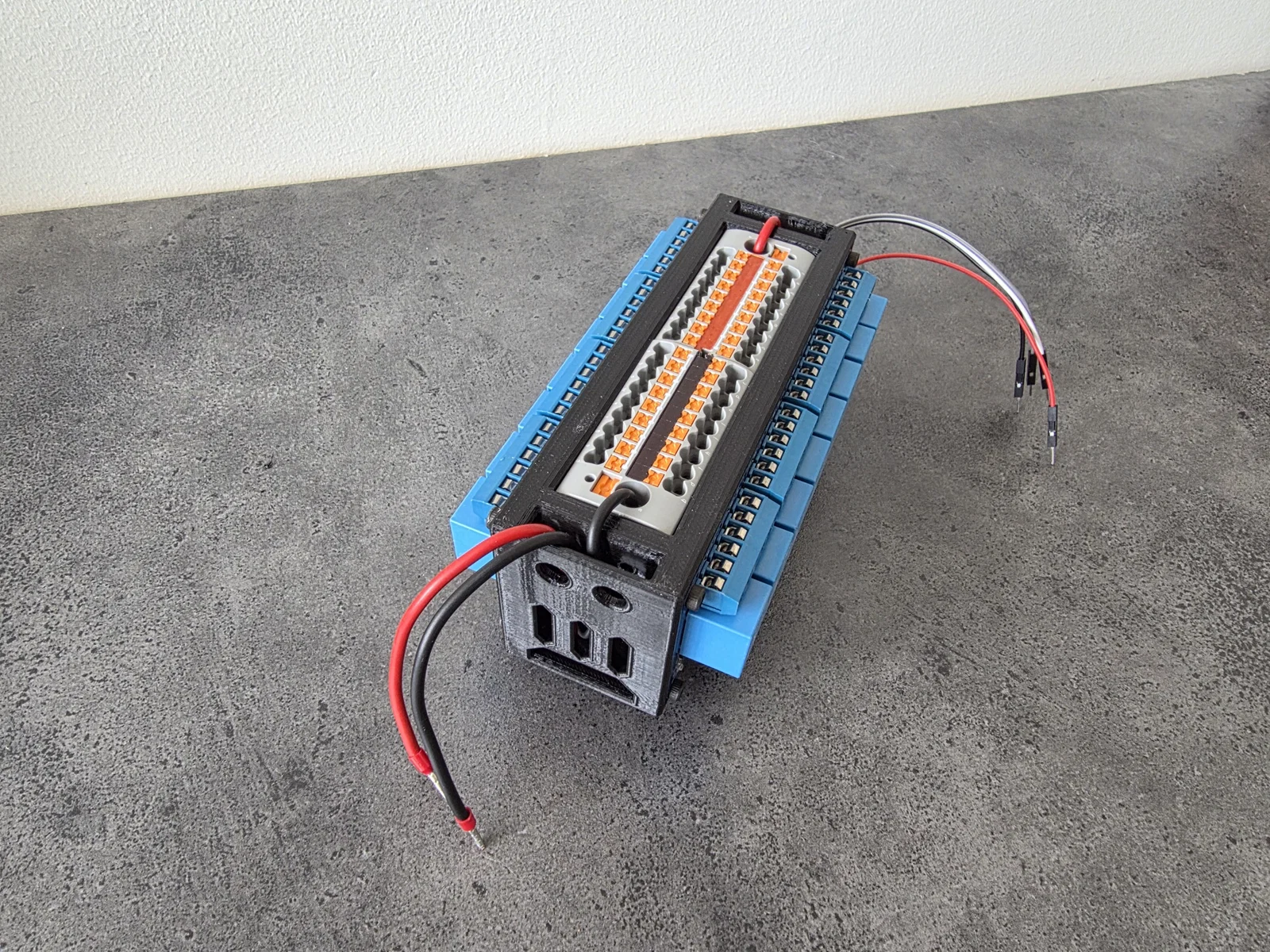

Cách sắp xếp linh kiện nhìn rất gọn và sạch.
Ai quan tâm thì mình dùng Arduino shield này với đầu nối có khóa để cắm toàn bộ sensor.
Có cả một bộ sưu tập lớn (100+) sensor và phụ kiện kiểu plug&play, dùng đầu nối khóa chắc chắn và bền để mọi thứ gọn gàng, ngăn nắp và cố định kỹ.

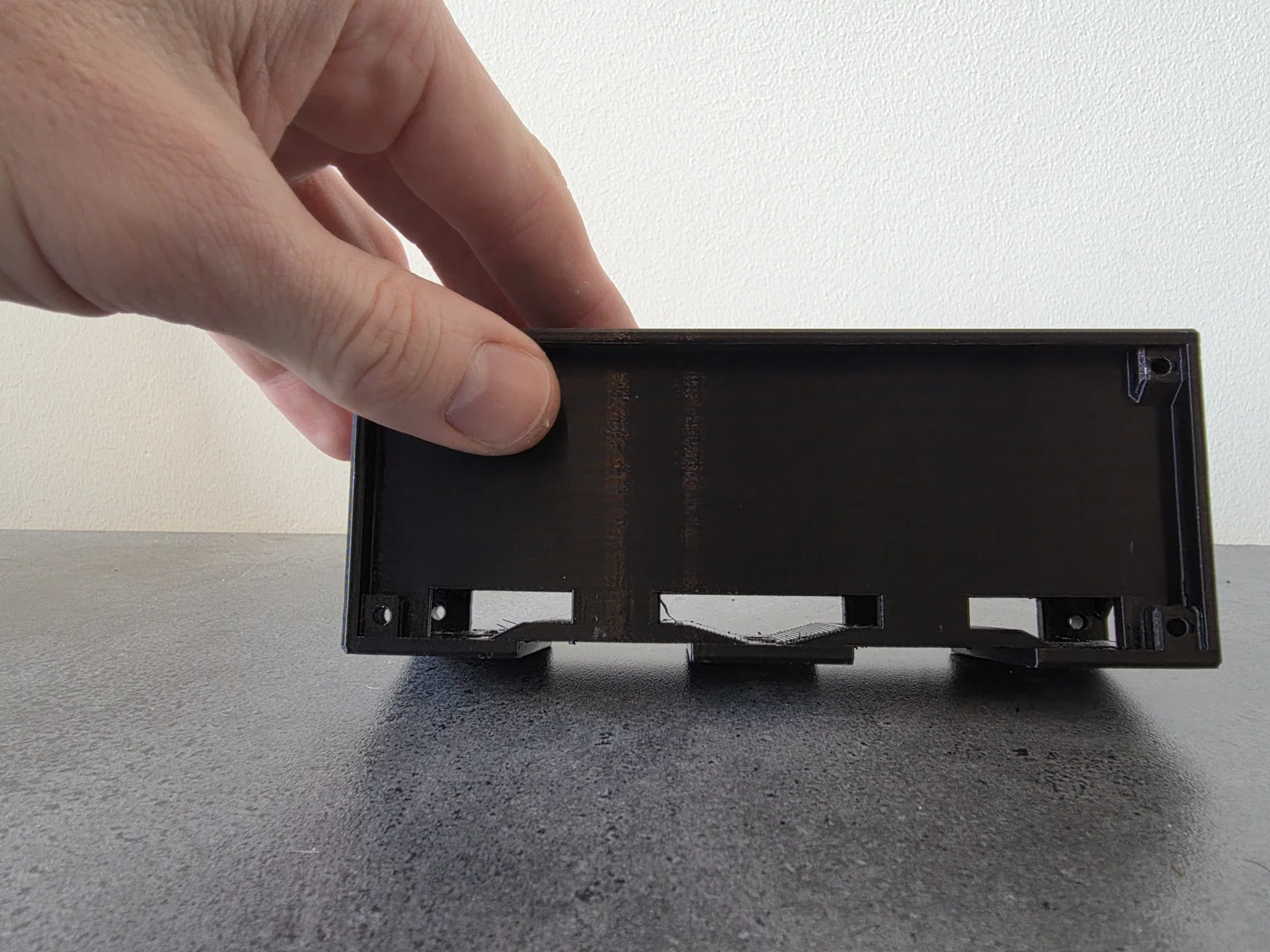

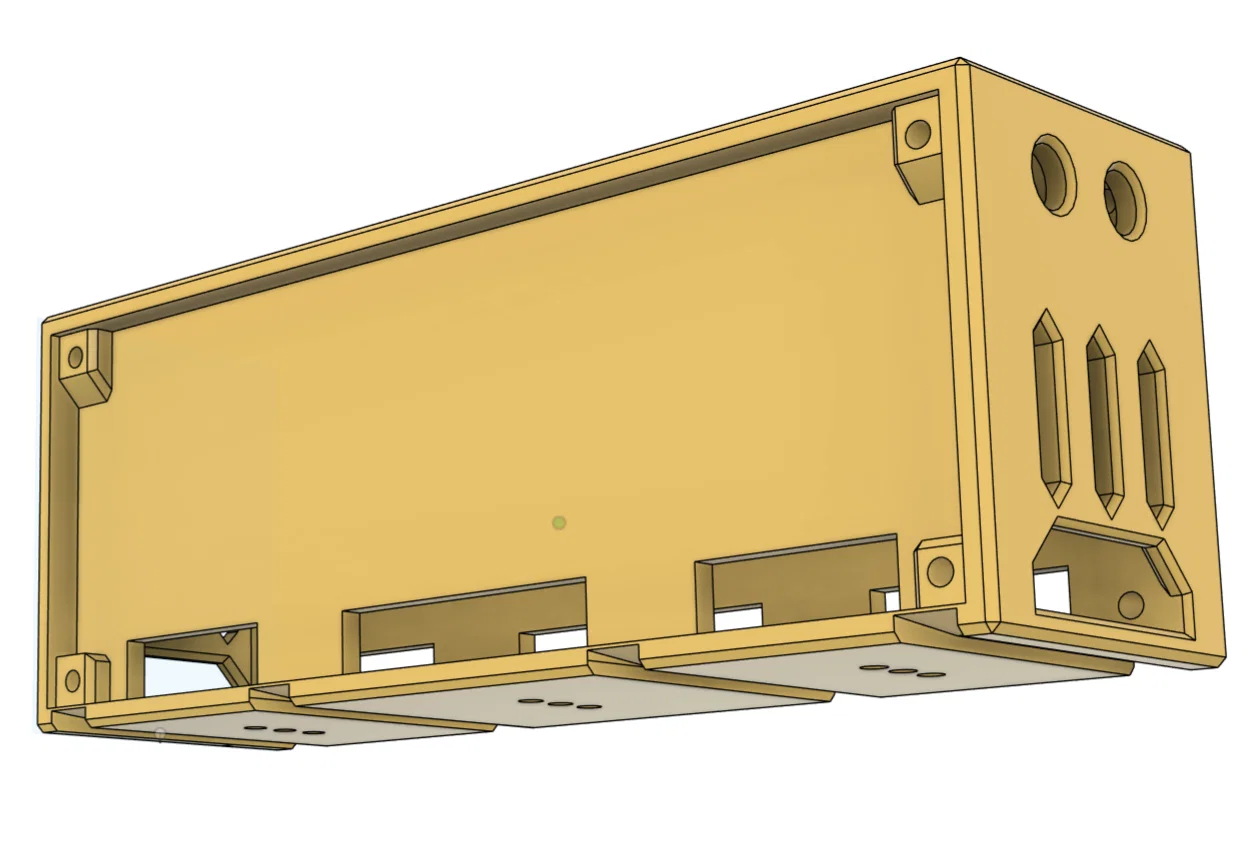

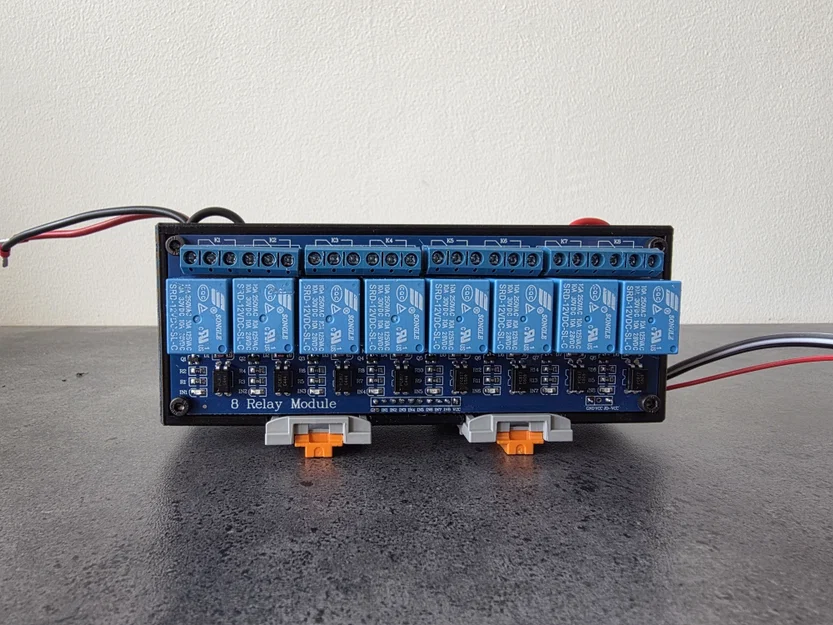

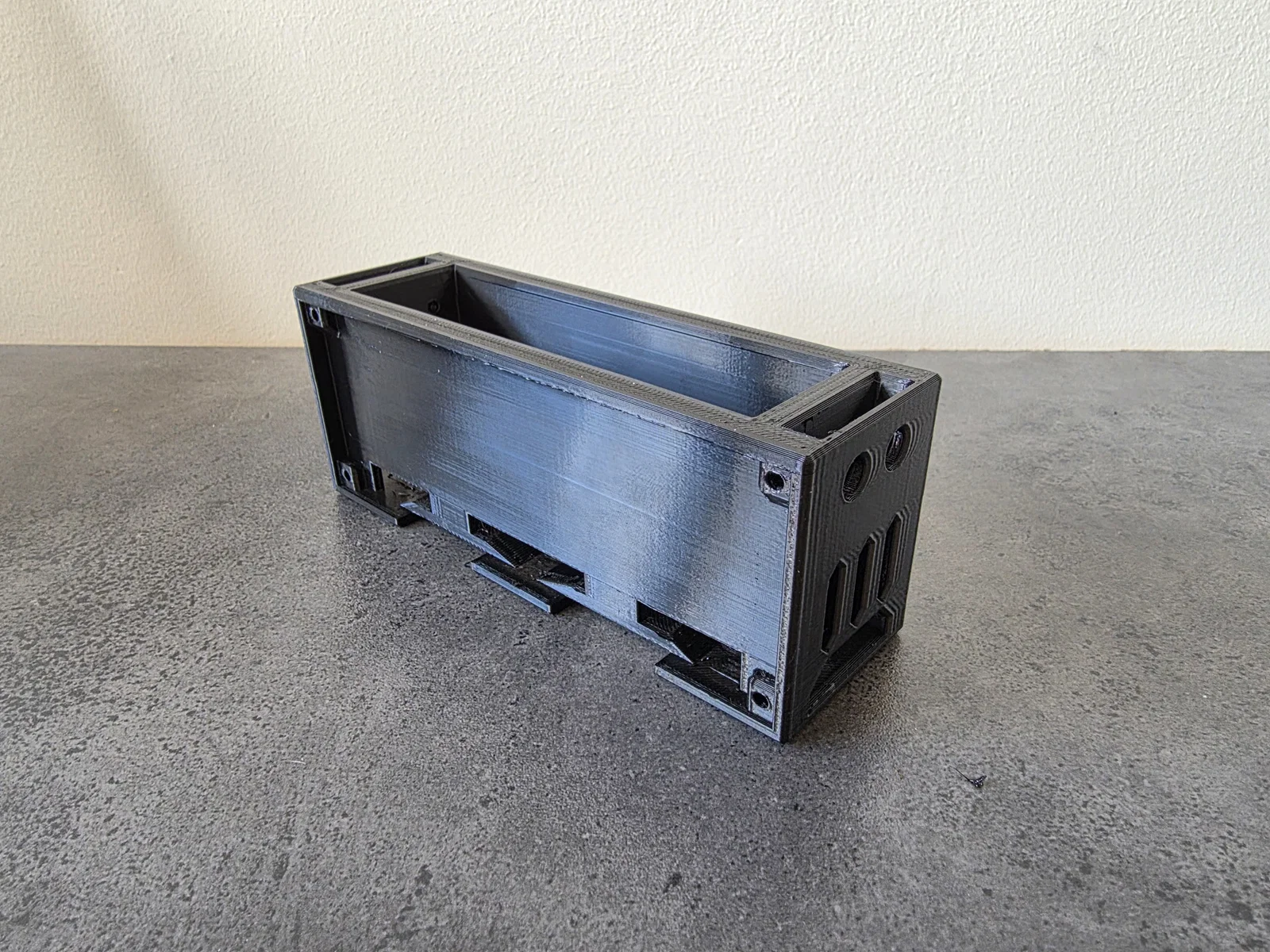

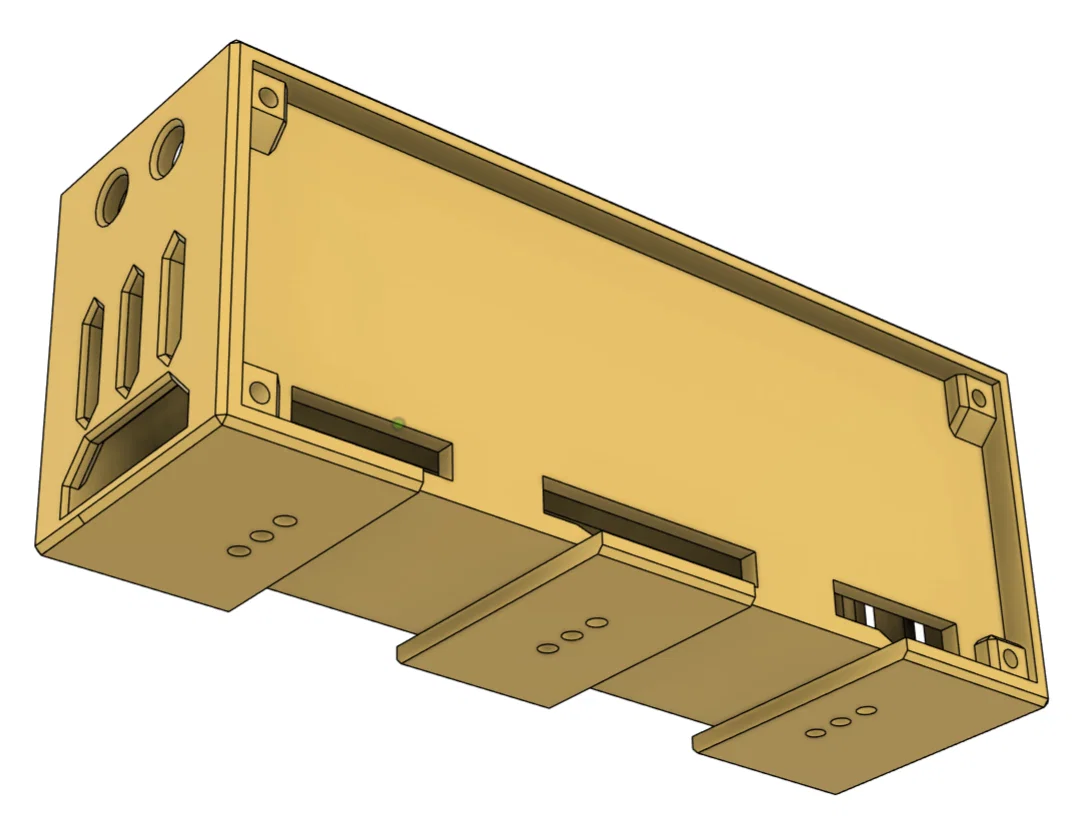

Mình làm 2 phiên bản mount: một bản dùng mount PTFIX và một bản dùng 4 cái lẫy gắn DIN in 3D.
Cả hai đều cần dán keo cố định.

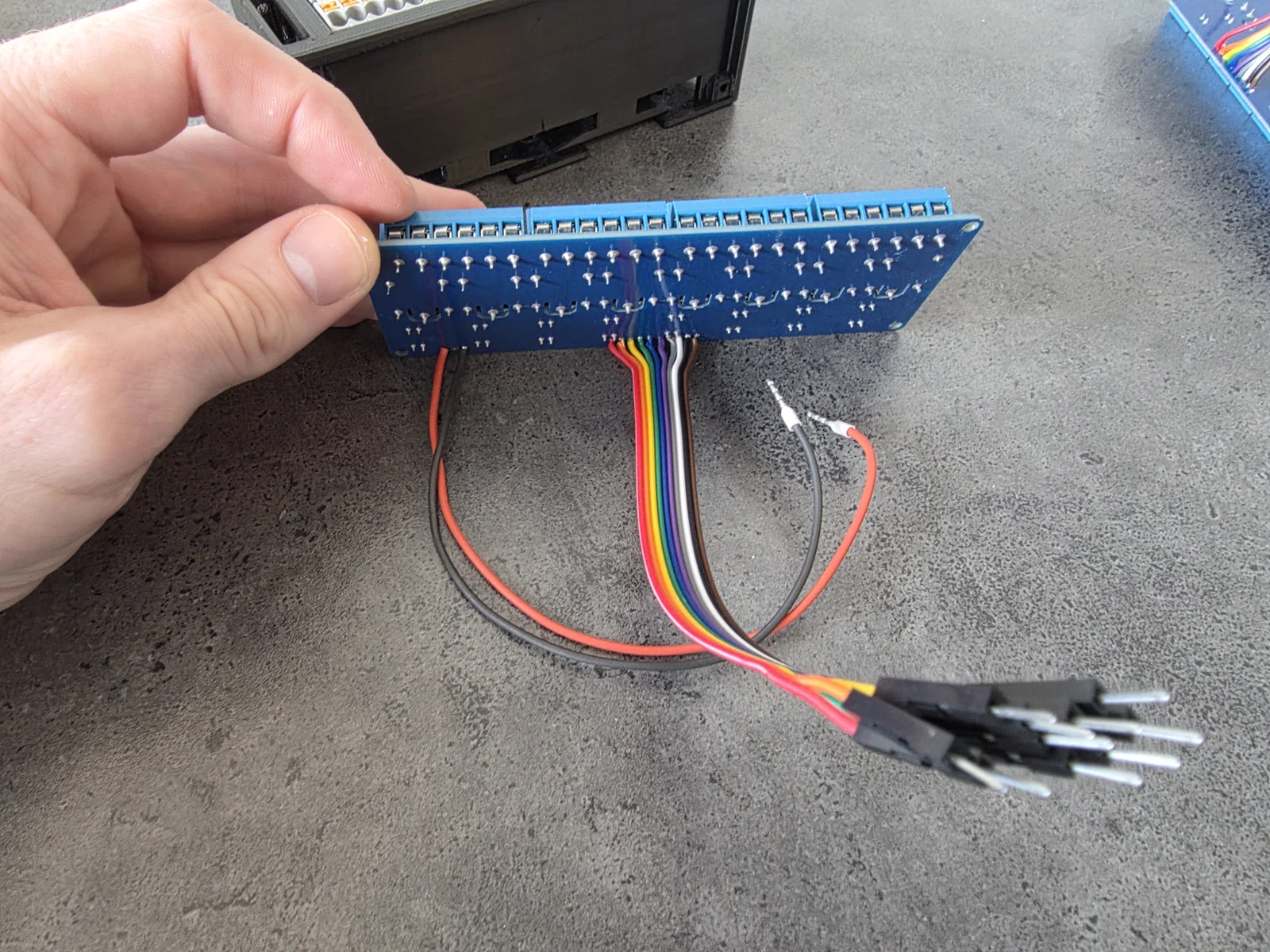

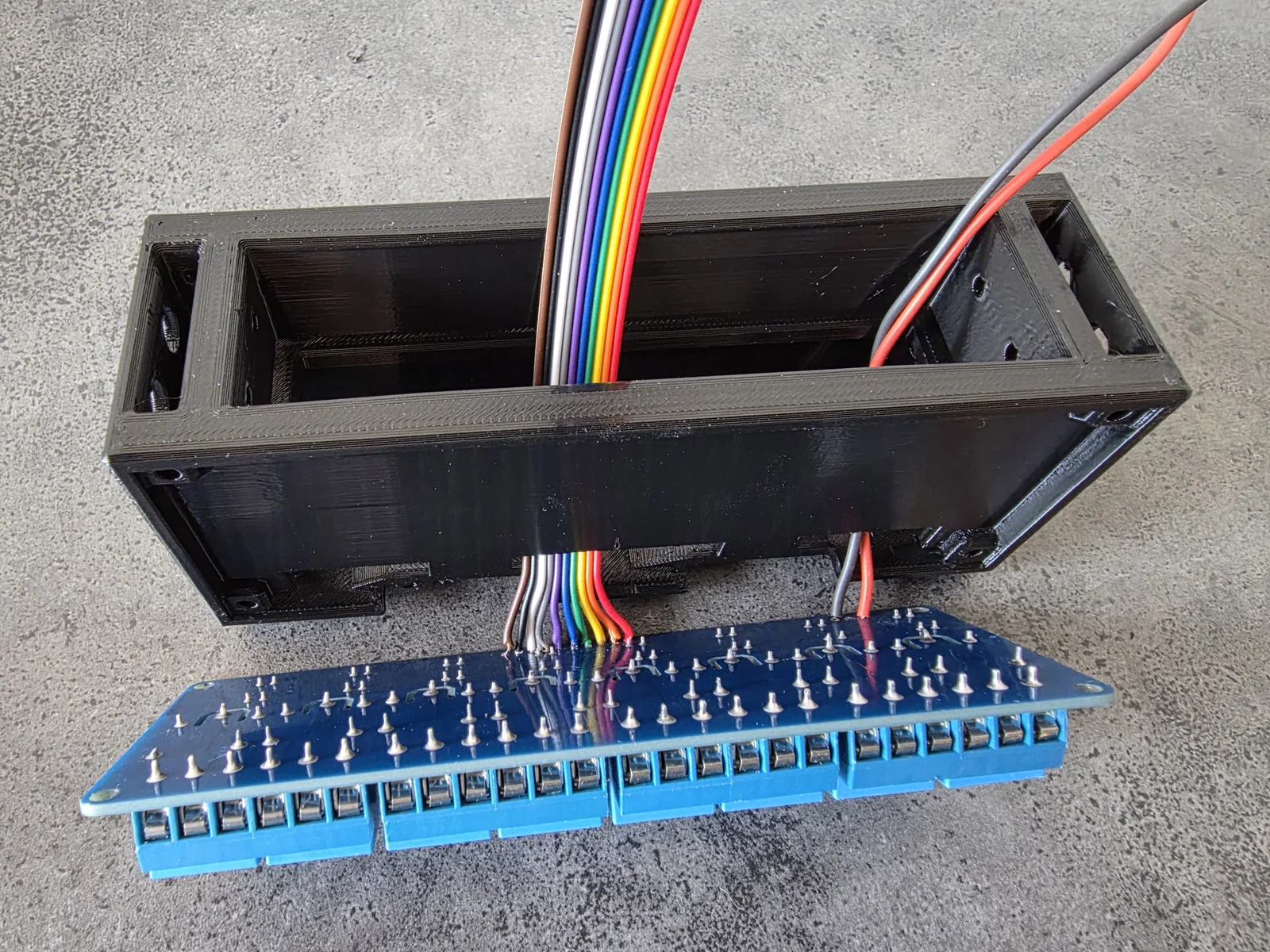

Mình đã tháo (de-solder) các header rồi hàn lại dây sang mặt còn lại của board để build nhìn sạch hơn. Tuy nhiên việc này không bắt buộc, vì vẫn có chỗ để đi dây vòng ra ngoài.

Nhớ để ý kích thước board của bạn vì mỗi loại khác nhau!
Board của mình là 138 x 50, cụ thể mình dùng mấy board này.
Một kích thước phổ biến khác là 138 x 56,5mm, mấy board này.

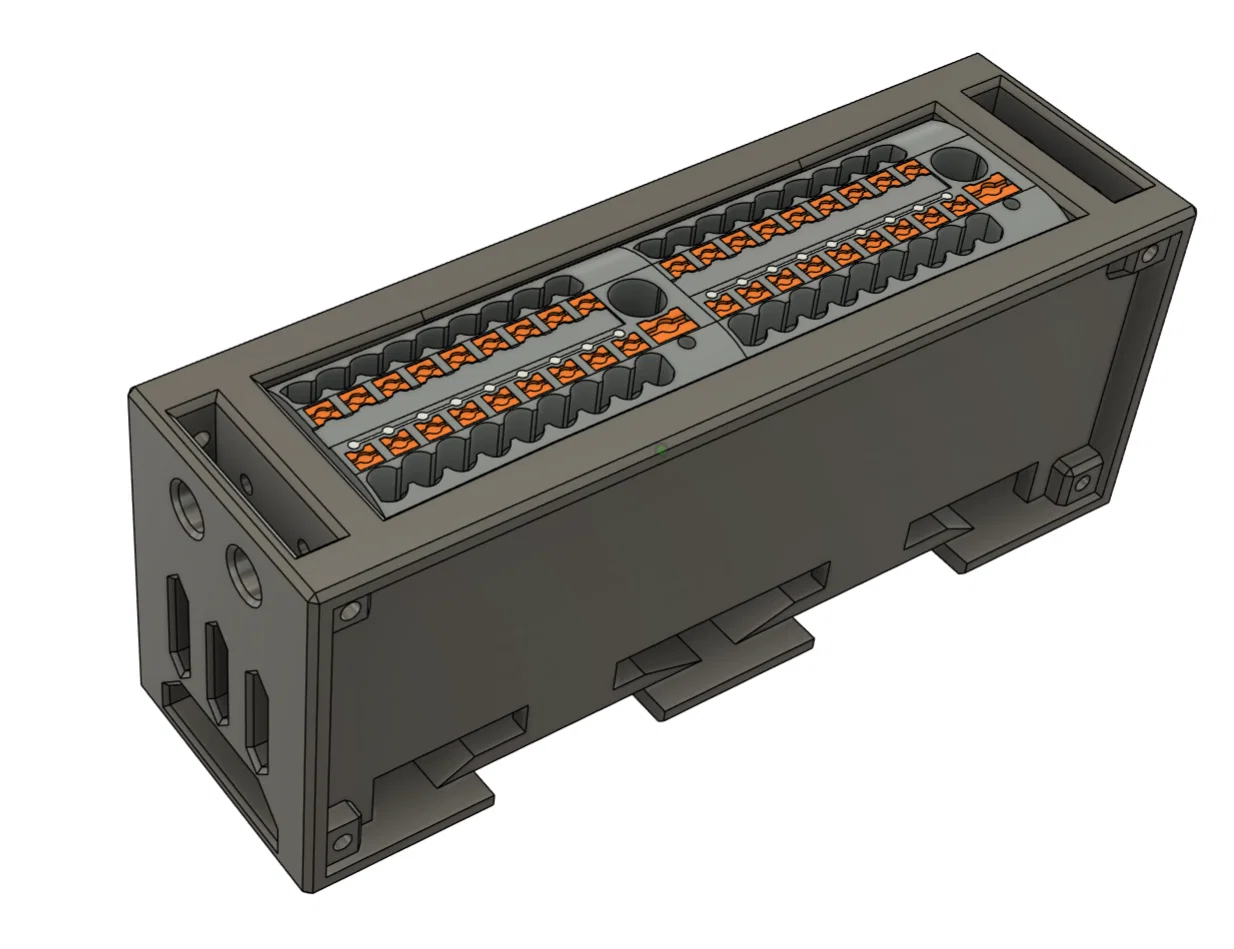

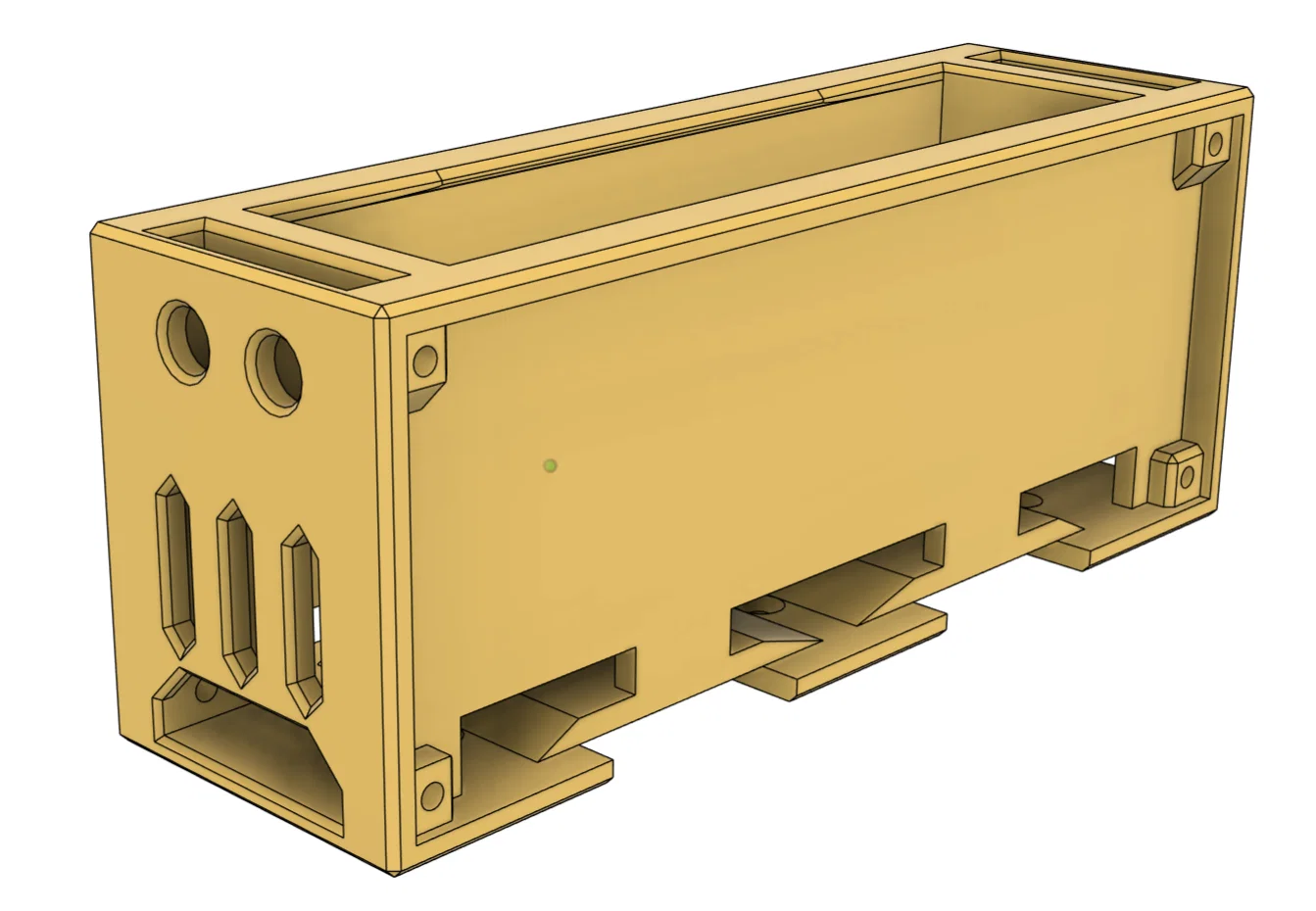

Mình đã thiết kế cho cả hai, bạn chọn đúng loại mình cần là được.

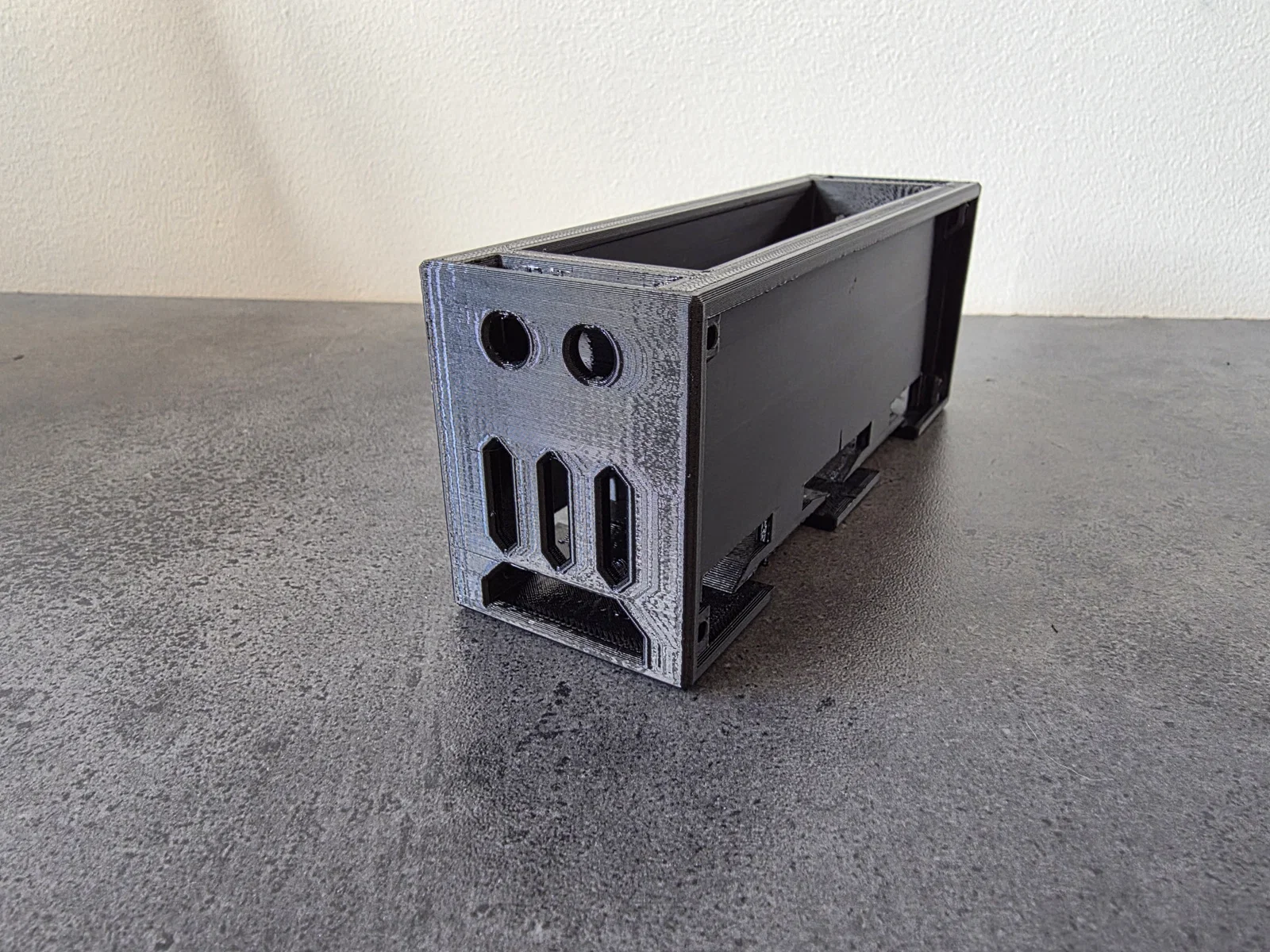

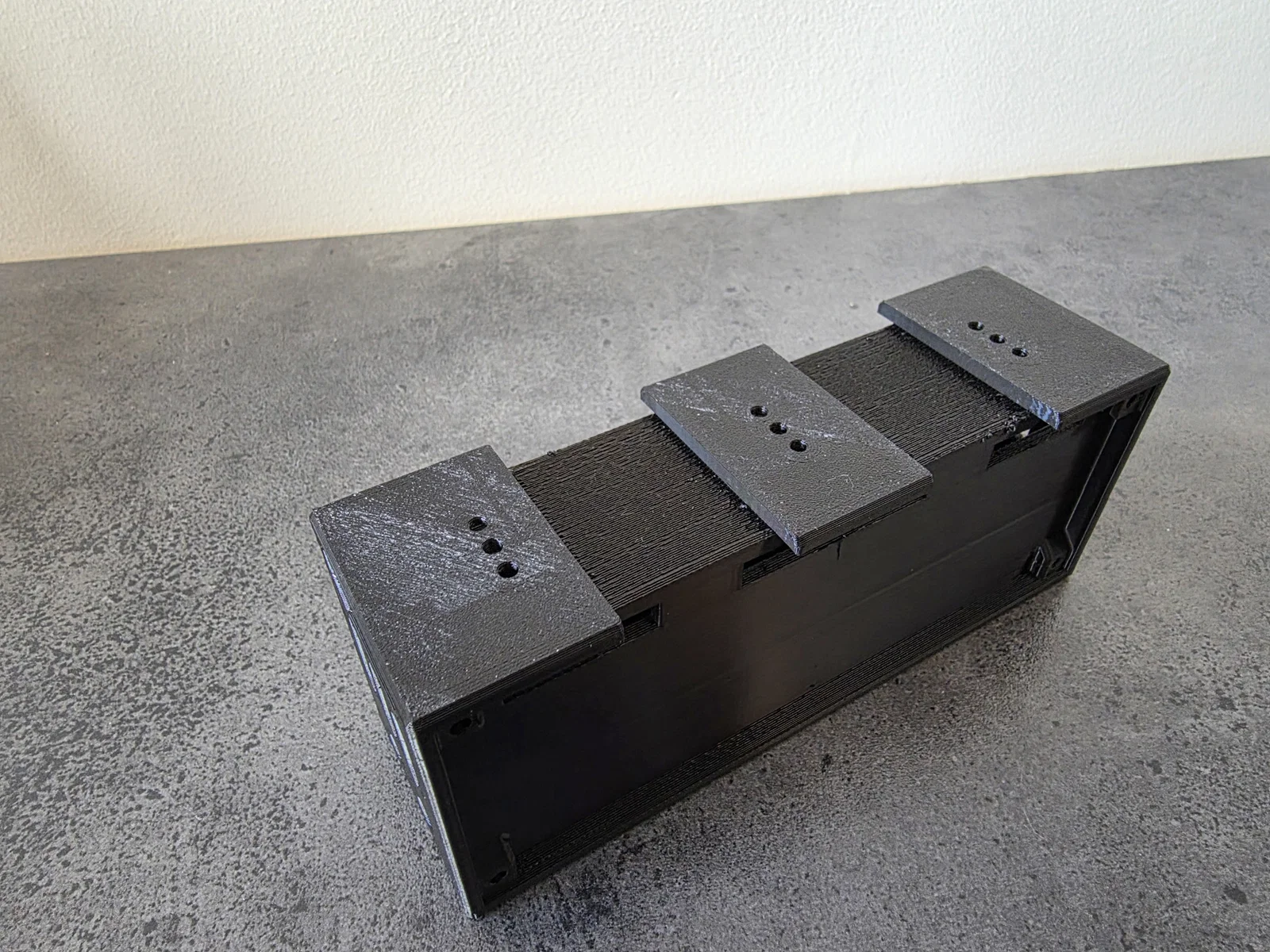

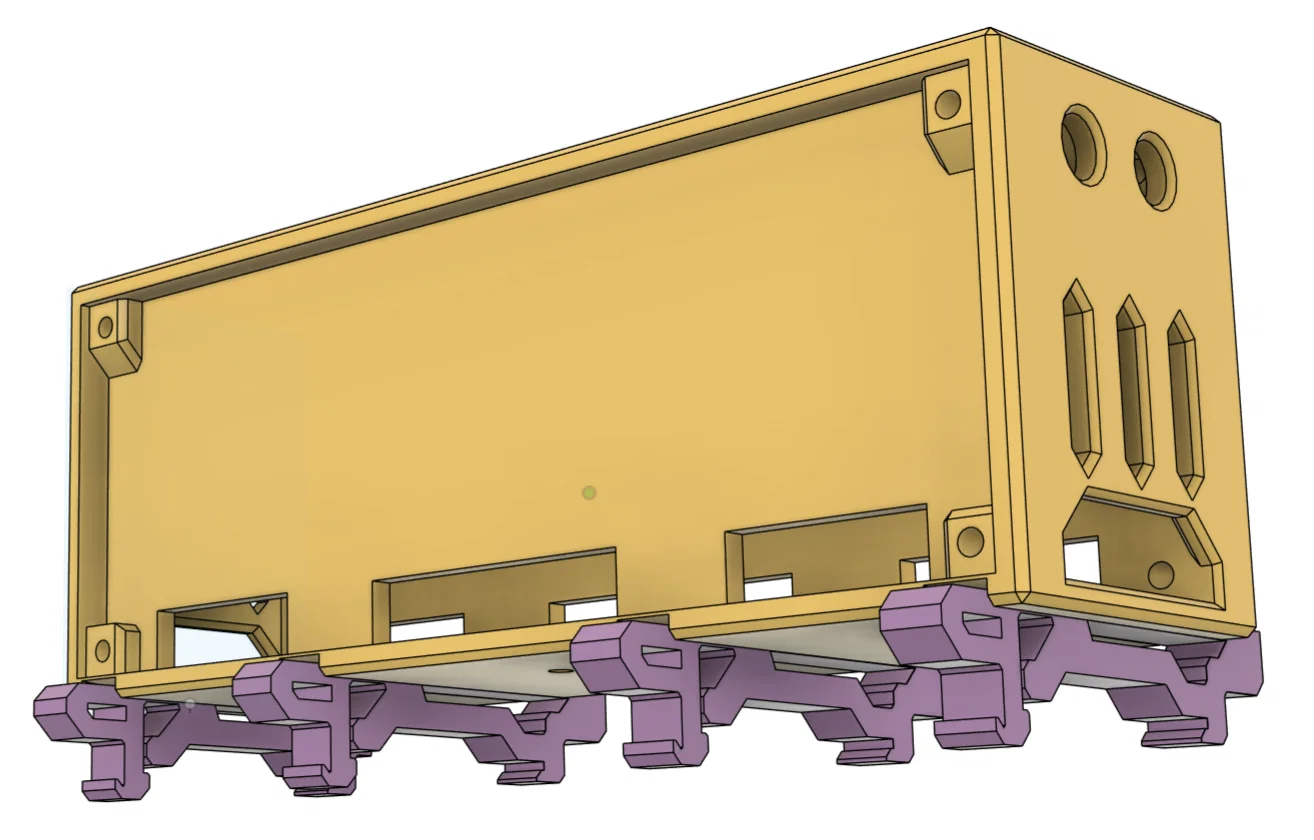

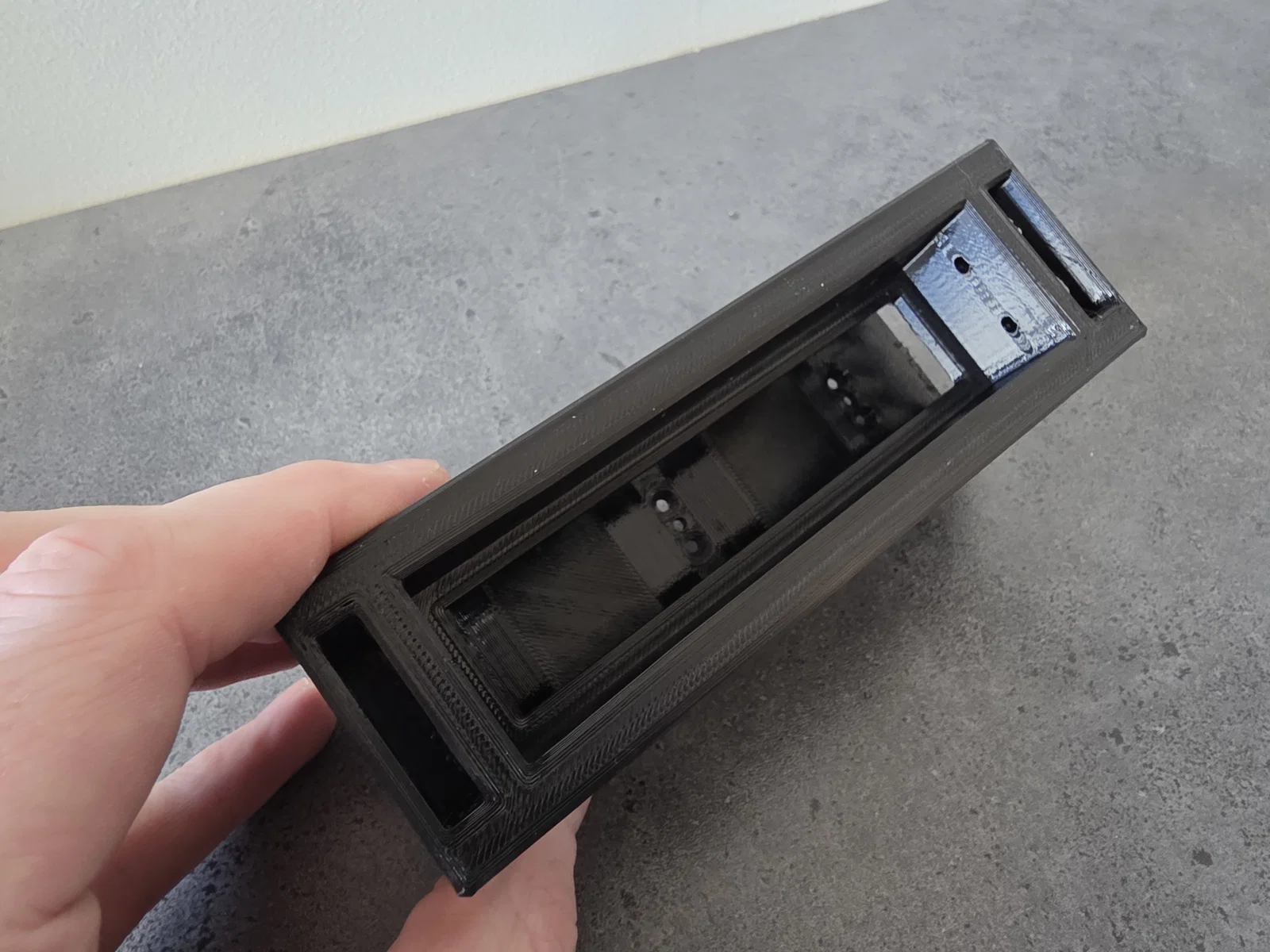

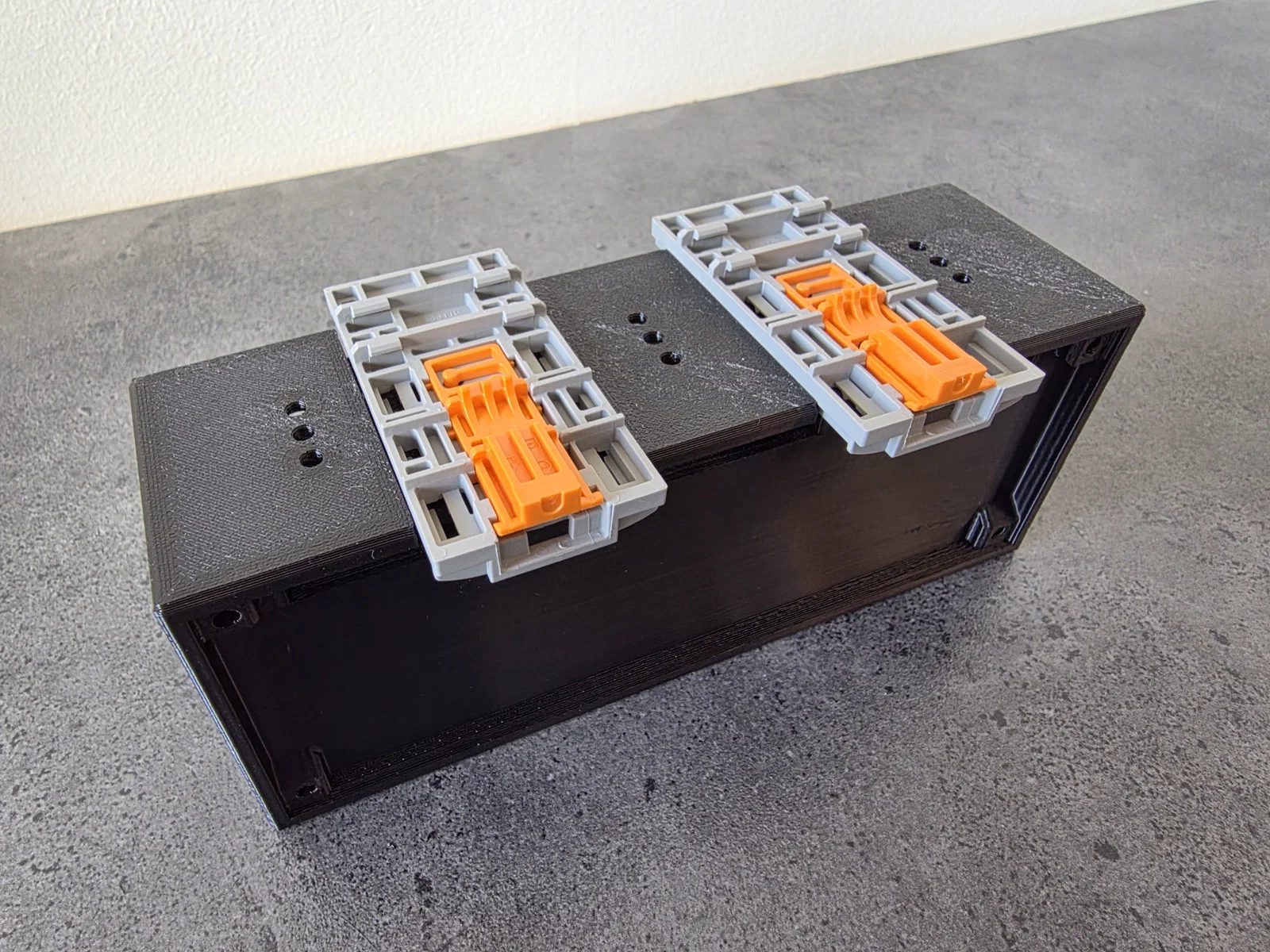

Mình thiết kế mẫu với các rail mount in 3D (in 4 cái, đặt nằm ngang) rồi dán keo siêu dính (superglue) vào.

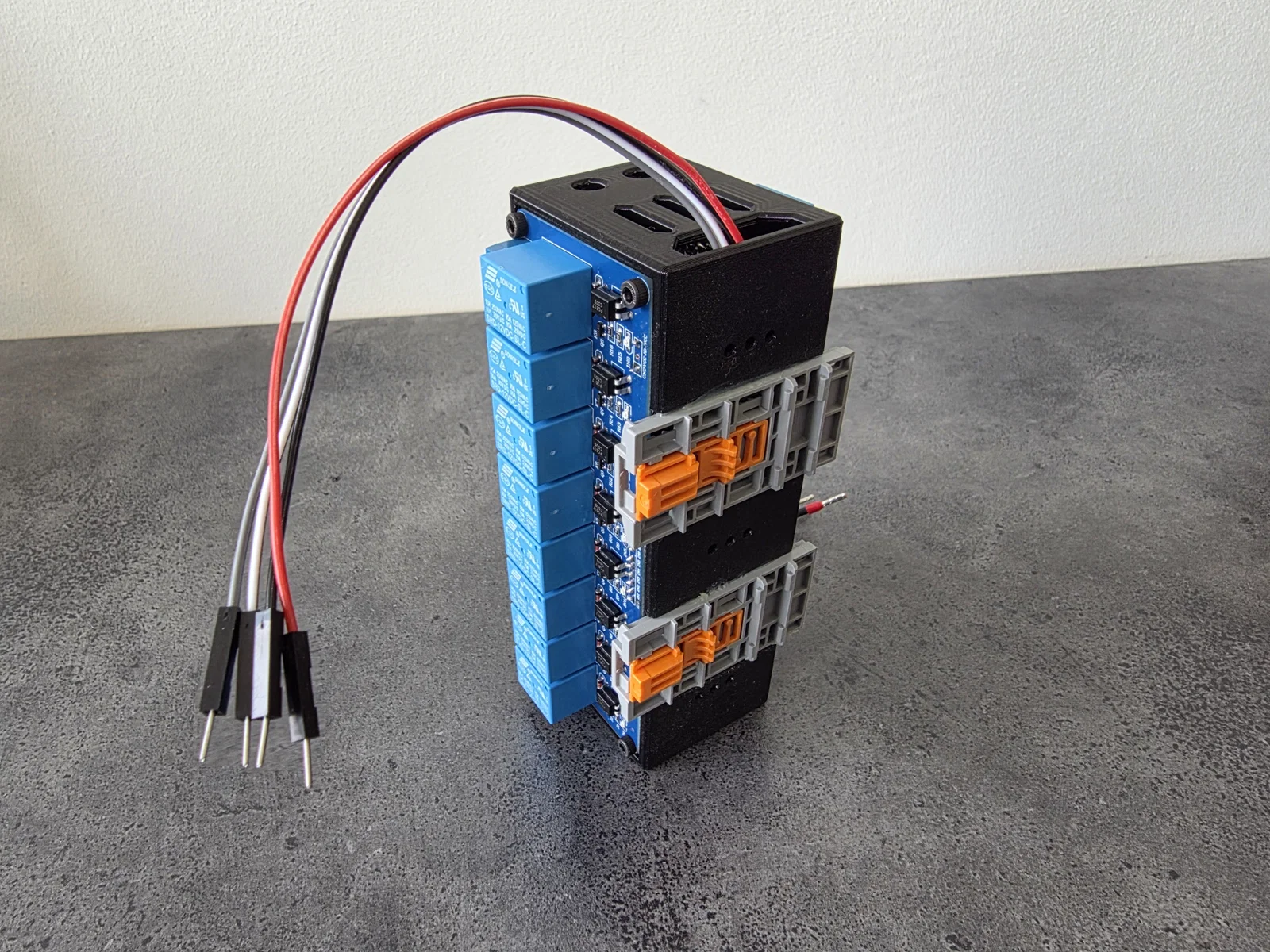

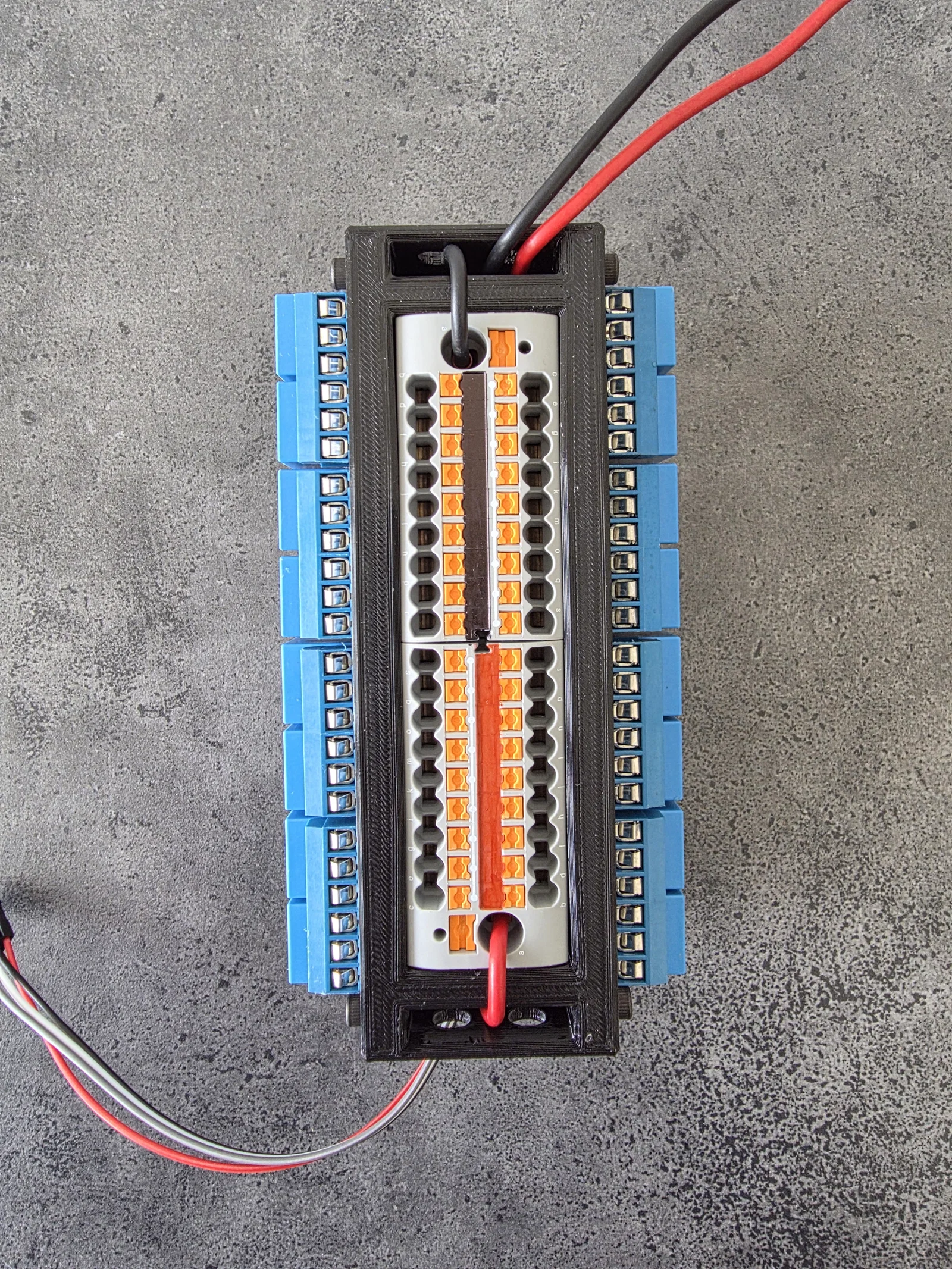

Cá nhân mình dùng rail mount PTFIX xịn đi kèm terminal block và dán vào.
Mình cũng thêm luôn phiên bản đó. Nói chung chọn cái phù hợp nhu cầu của bạn.

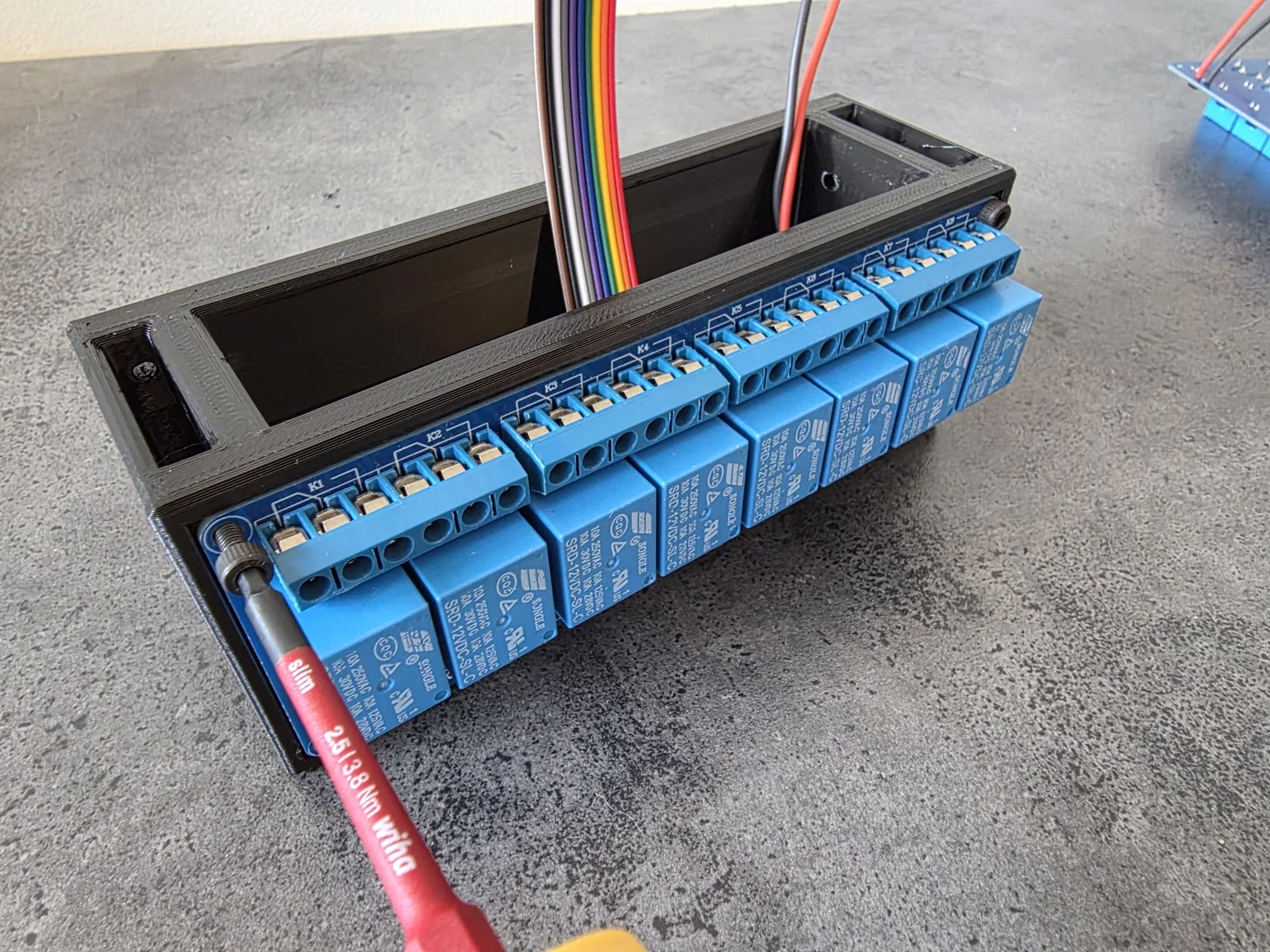

Ốc mình dùng là M3x8. Lỗ là 2,9mm nên bạn có thể vặn thẳng vào nhựa.

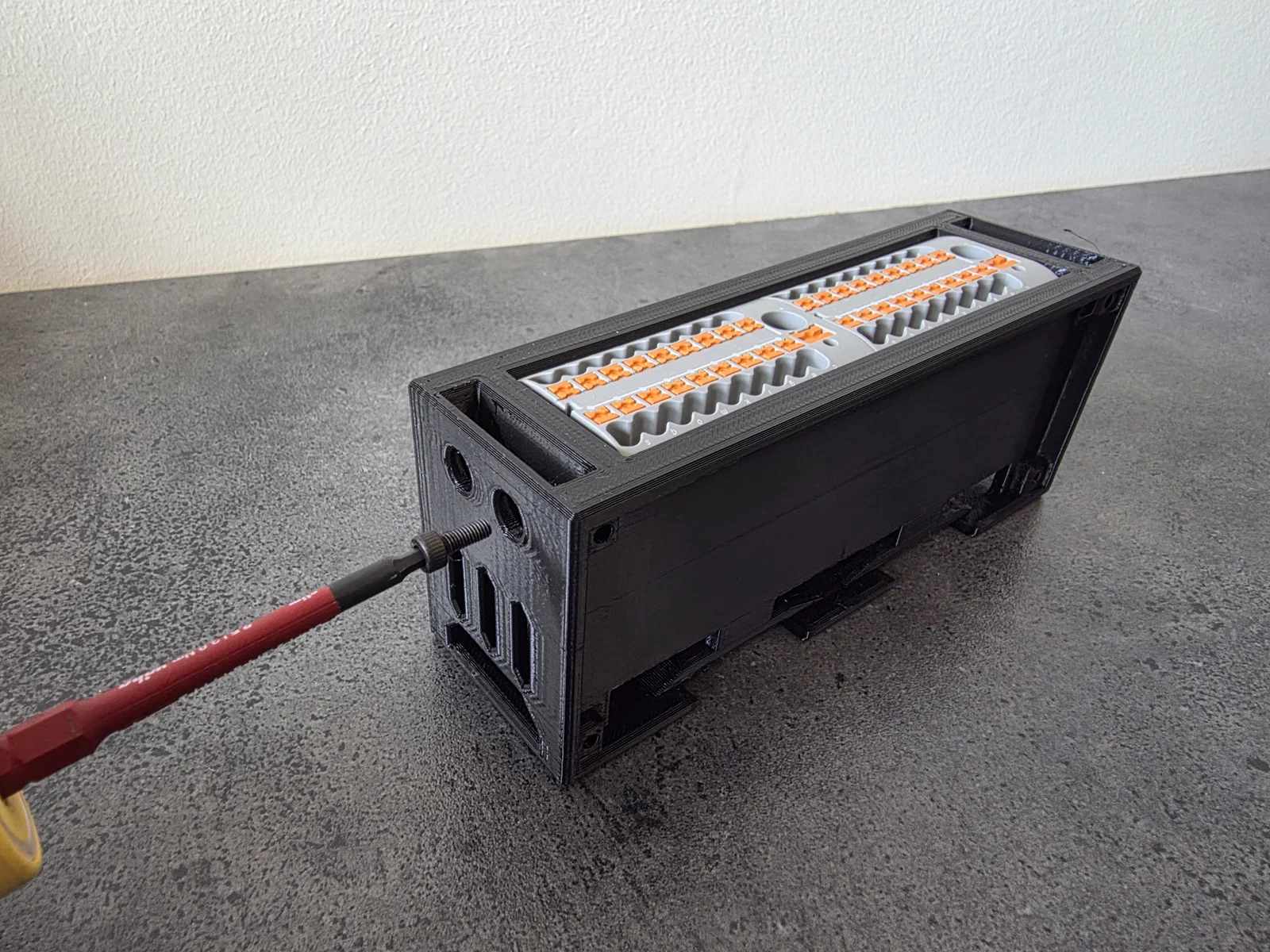

Hai bên hông có lỗ để vặn ốc M3x8 nhằm siết cố định terminal block nếu bạn cần.

Nếu bạn dùng mẫu này thì cho mình xin một like nha!

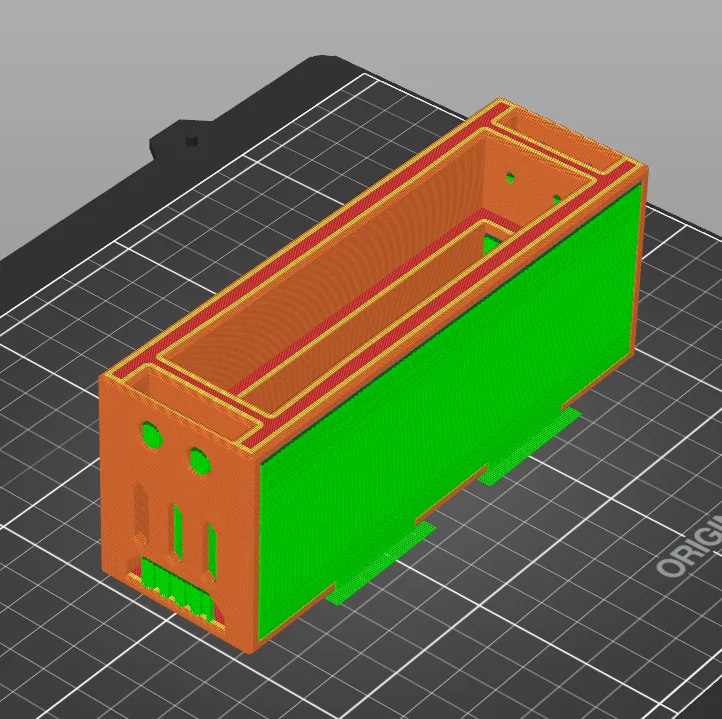

Mình in bằng PETG
Nozzle 0.4mm
Layer height 0.2mm
Có supports
Infill 15%.
