Hộp điện tử phụ kiện cho Raspberry Pi 4 và Meanwell RS-25-5

Mọi vỏ Raspberry Pi mà tôi đã tìm thấy cho Creatlity Ender-3 Pro đều khiến tôi cảm thấy thiếu một số tính năng, quá phức tạp hoặc khó in. Vì vậy, tôi quyết định tìm hiểu và xem mình có thể làm gì. Tôi đã thiết kế mô hình sử dụng các mô hình của Raspberry Pi 4, Meanwell RS-25 và quạt thổi 4010 tải xuống từ Grabcad.

Tính năng

• Hỗ trợ Raspberry Pi 4
• Có chỗ cho nguồn Meanwell RS-25-5
• USB gắn phía trước để kết nối dễ dàng với MCU.
• quạt thổi để giữ cho các linh kiện điện tử mát mẻ
• Không chặn các lỗ lắp đặt hiện có.

Yêu cầu

• Raspberry Pi 4
• Nguồn Meanwell RS-25-5 (tùy chọn)
• quạt thổi 4010 (Tôi đã sử dụng quạt 5V)
• 4x đinh vít 2020 cho vít M3 (Tôi thích các đinh vít lò xo có tải trọng hơn T-nuts)
• 6x vít socket-cap M3x6mm (2 để gắn Meanwell, 4 cho nắp)
• 4x vít socket-cap M3x8mm (gắn vào máy in)
• 4x chèn nhiệt M3 5mm

Cài đặt

1. In vỏ và nắp. (Tôi đã sử dụng PETG, 4 đường viền, 5 lớp trên và dưới, 40% Gyroid infill, và không có hỗ trợ.)
2. Cẩn thận lắp đặt các chèn nhiệt trên đỉnh của vỏ. (Tôi khuyên bạn nên sử dụng nhiệt độ thấp hơn nhiệt độ in của bạn vì những tính năng đó rất nhạy cảm.)
3. Gắn nguồn Meanwell RS-25-5 vào vỏ (nếu có).
4. Gắn Raspberry Pi 4 vào vỏ.
5. Kết nối dây.
6. Gắn quạt thổi 4010 vào nắp vỏ. (Tôi đã sử dụng quạt thổi 5V để giảm thiểu việc đi dây).
7. Thêm bất kỳ bảng điều khiển bổ sung nào cho các quạt.

Nguồn điện Meanwell sử dụng điện áp lưới! Làm việc với điện lưới là nguy hiểm và có thể gây thiệt hại cho tài sản và/hoặc thương tích nếu không thực hiện đúng cách. Nếu bạn không biết cách nối dây điện lưới, hãy tìm sự trợ giúp từ một chuyên gia có trình độ.

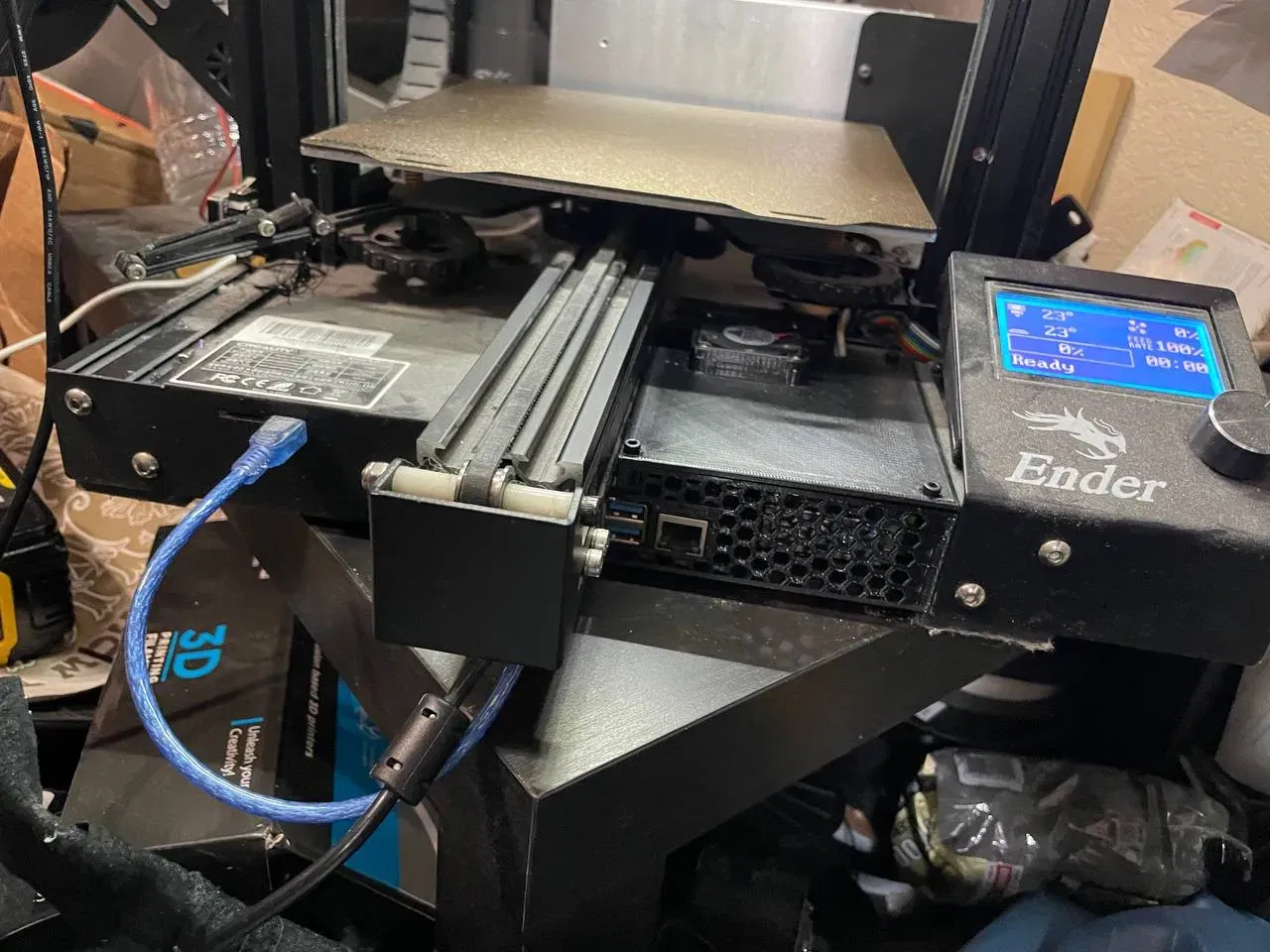

P. S. Vui lòng bỏ qua sự lộn xộn trong hình.... Tôi đang hoàn thành một vài dự án trong khi đóng gói để chuyển nhà.

Chỉnh sửa: Tôi quên không bao gồm các chèn nhiệt. Ôi!
