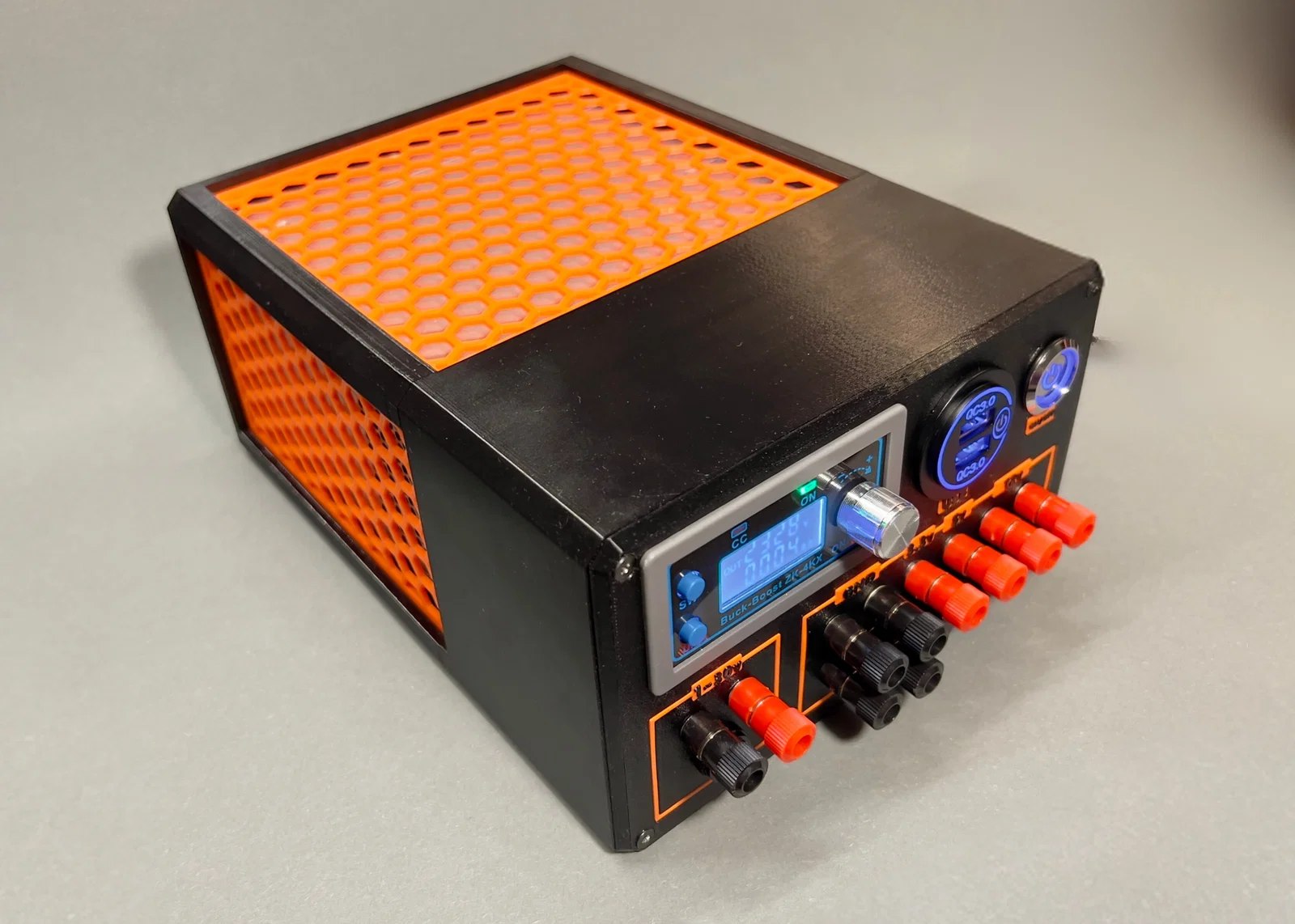

Tận dụng nguồn ATX làm bộ nguồn đa năng cho phòng thí nghiệm
Biến bộ nguồn ATX cũ thành nguồn phòng thí nghiệm đa năng với đầu ra điều chỉnh 0.5-30V, các mức điện áp cố định và cổng USB. Dự án tiết kiệm, hiệu quả cho mọi maker.
Mô tả

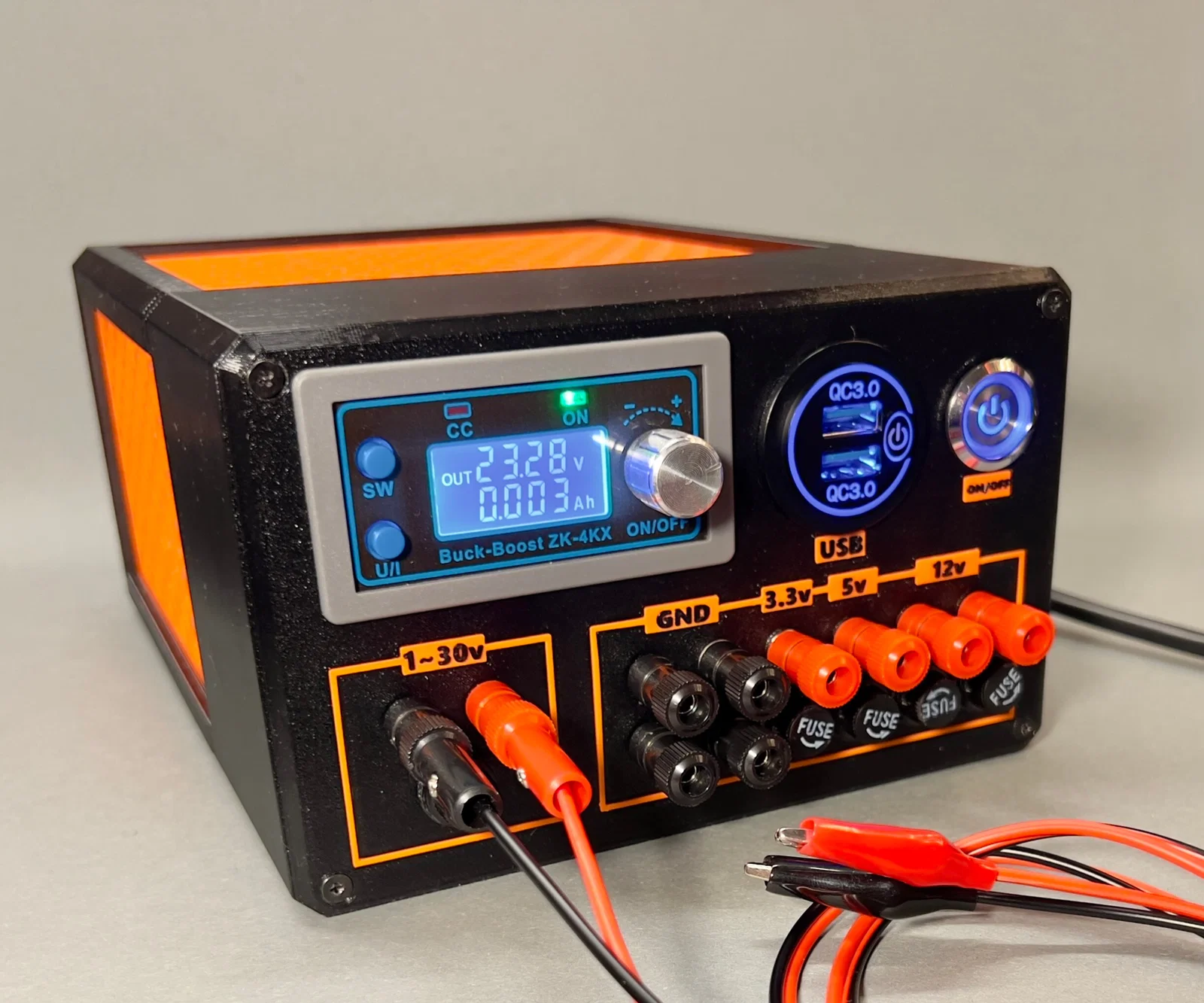

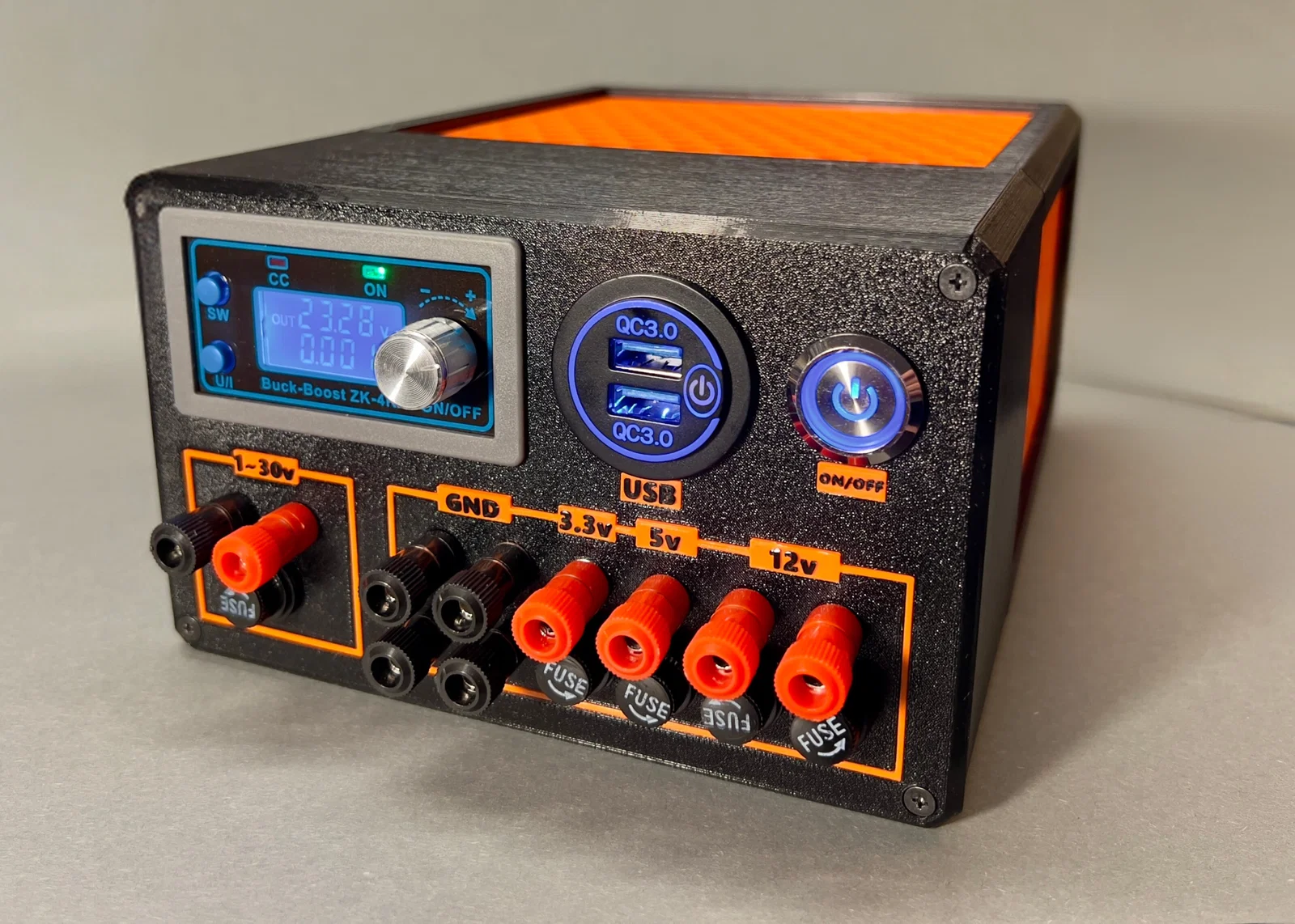

Mình muốn gom hết mọi thứ vào một bộ hoàn chỉnh, nên mình đã thiết kế cái này. Dự án này giúp bạn có một nguồn điện ổn định, có thể tùy chỉnh điện áp mà không tốn quá nhiều chi phí. Bạn có thể hoàn thiện toàn bộ dự án chỉ với khoảng 50 đô! Bằng cách tận dụng bộ nguồn ATX cũ, bạn có thể tạo ra nhiều đầu ra điện áp khác nhau, bao gồm đầu ra điều chỉnh từ 0.5-30V cùng các đường điện 3.3V, 5V và 12V ổn định. Ngoài ra, máy còn có các cổng USB để cấp nguồn cho những thiết bị cần điện 5V. Việc chuyển đổi này không chỉ giúp tái chế nguồn ATX cũ mà còn là giải pháp tiết kiệm thay vì mua các bộ nguồn phòng thí nghiệm đắt tiền.
Danh sách vật liệu
Dưới đây là danh sách các linh kiện cần thiết, bao gồm số lượng và đường link mua hàng.
- Khung in 3D - 1 bộ (Được thiết kế riêng để lắp vừa nguồn PSU và các linh kiện đi kèm)
- Nút nhấn nguồn 19mm - 1 cái - Mình dùng loại tự khóa cố định 9-30V (12V24V).
- Ổ cắm USB kép - 1 cái
- Bộ cầu chì ống thủy tinh - 1 bộ
- Đế cầu chì - 4 cái
- Mạch tăng giảm áp Buck Boost - 1 cái
- Điện trở vỏ nhôm 50W 8 Ω - 1 cái
- Giắc cắm bắp chuối (Đỏ và Đen) - 5 cái mỗi màu
- Ốc tán đồng M3 - 8 cái - Mình dùng loại M344.2.
- Cầu đấu dây - 1 cái (Chọn loại có định mức Ampe cao hơn công suất tối đa của bộ nguồn bạn dùng)
- Đầu cốt kim loại - 1 bộ
- Đầu nối cách điện
- Ốc vít M3
- Ống co nhiệt
- Bất kỳ bộ nguồn ATX nào (loại không cần tháo rời)
Để xem hướng dẫn chi tiết từng bước cách thực hiện dự án này, hãy ghé thăm bài viết Instructables của mình. Ở đó, bạn sẽ tìm thấy các hướng dẫn đầy đủ, mẹo nhỏ và giải thích chi tiết để hoàn thiện bộ nguồn của riêng mình. Dù bạn là người mới hay đã có kinh nghiệm, bài hướng dẫn sẽ chỉ bạn từ bước tháo PSU cho đến đi dây và lắp ráp hoàn chỉnh. Với hình ảnh rõ ràng và giải thích kỹ lưỡng, bạn sẽ có đủ thông tin cần thiết.
Nếu bạn muốn thử sức với một dự án điện tử thú vị hơn, hãy xem qua bài Tự động hóa gia đình: Điều khiển rơ-le thông minh cho tủ máy in 3D của mình nhé.
Khuyến cáo
Xin lưu ý rằng dự án này liên quan đến các linh kiện điện và nguồn điện, có thể gây nguy hiểm nếu không xử lý đúng cách. Hãy đảm bảo tuân thủ các quy tắc an toàn và kiểm tra kỹ các mối nối. Mình không chịu trách nhiệm cho bất kỳ hư hỏng, chấn thương hoặc tổn thất nào xảy ra do thực hiện theo hướng dẫn này. Hãy tự cân nhắc và luôn đặt yếu tố an toàn lên hàng đầu.
