Miếng bảo vệ khung sườn (chainstay protector) cho Fuji Auric hoặc Rakan

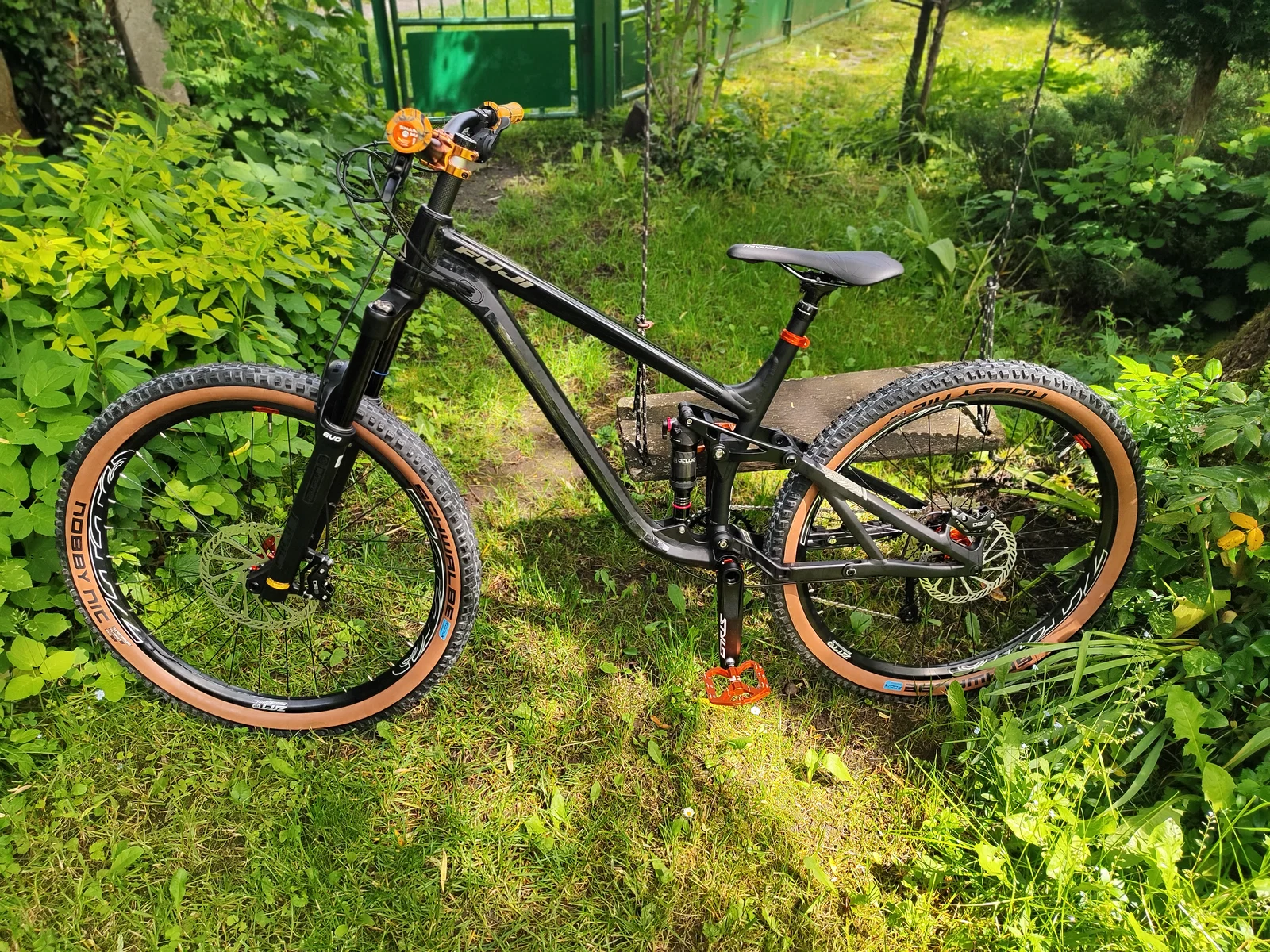

Miếng bảo vệ trục phuộc sau (chainstay) dành cho dòng xe Fuji Auric 1.3 (cũng dùng được cho Rakan). Thiết kế ôm sát khớp xoay giúp chống va đập sên hiệu quả, in bằng nhựa TPU cực bền và dễ dàng cố định bằng dây rút.
Mô tả
Chào mọi người,

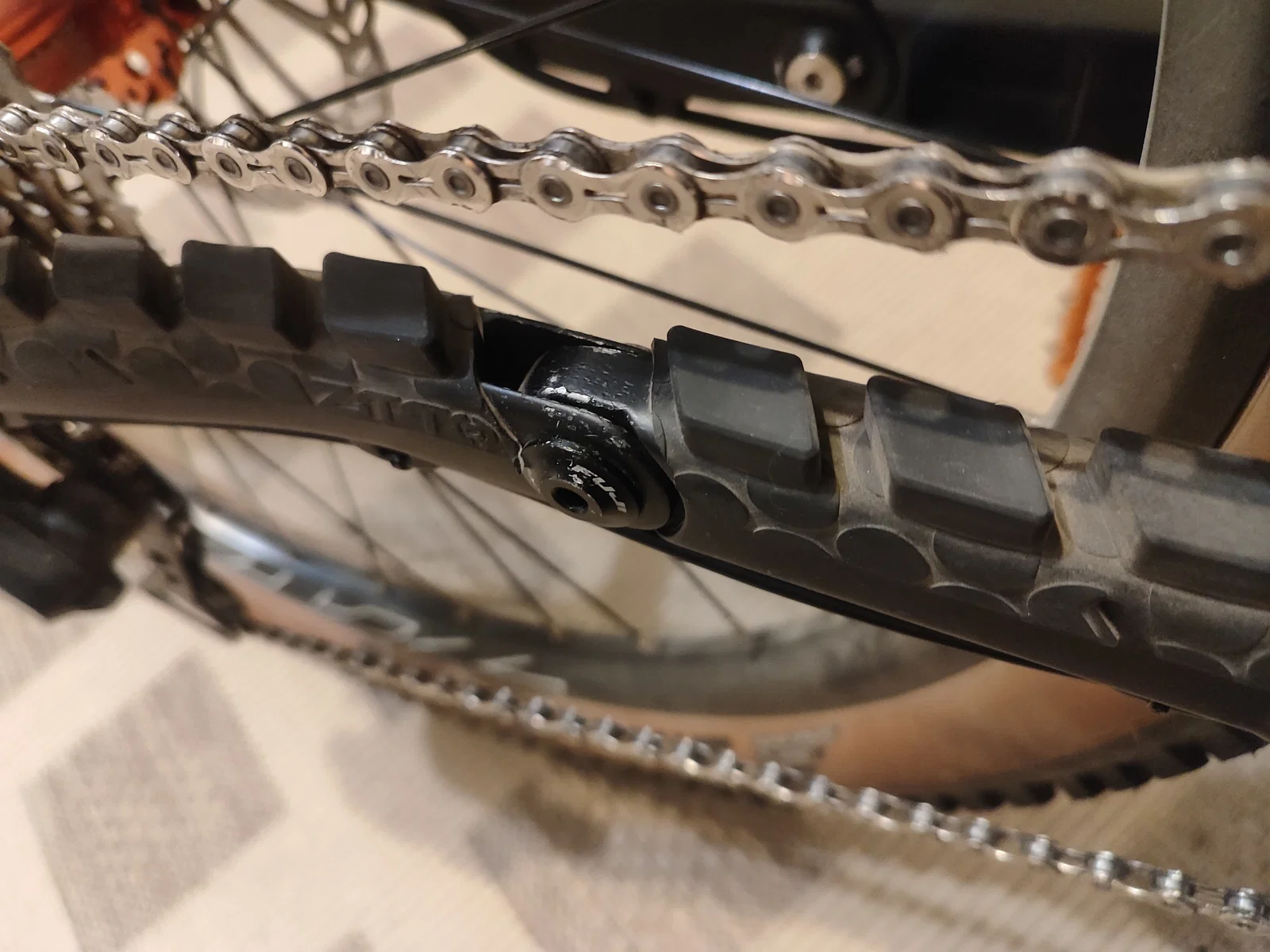

Mình đã thiết kế miếng bảo vệ khung sườn bằng TPU này để tránh bị hư hại sên (xích) trên phần trục của phuộc sau (chainstay). Trước đây mình có dùng loại mua sẵn, nhưng khi khung sườn chuyển động, phần khớp xoay vẫn bị hở và dễ bị trầy xước do sên đập vào.

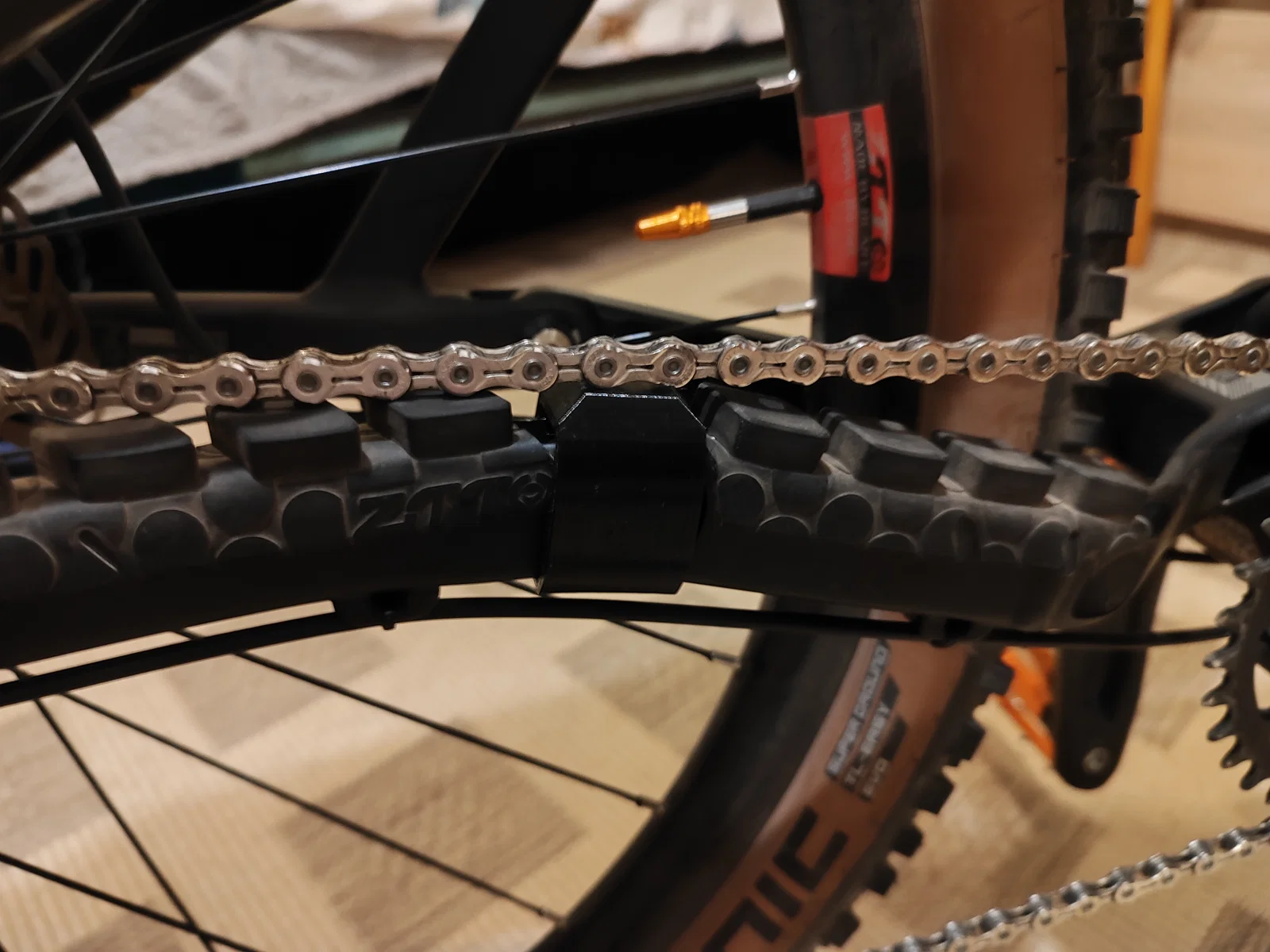

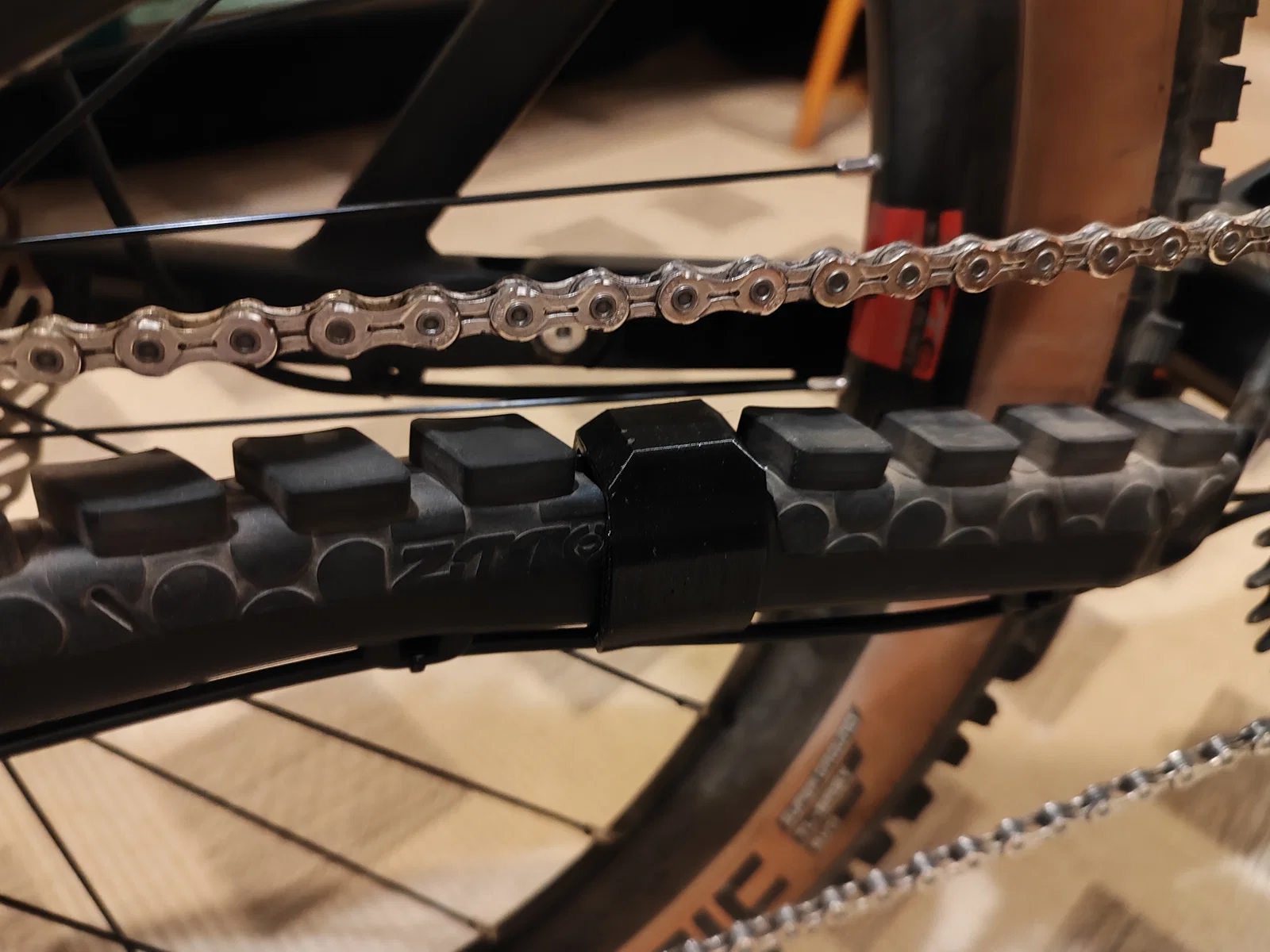

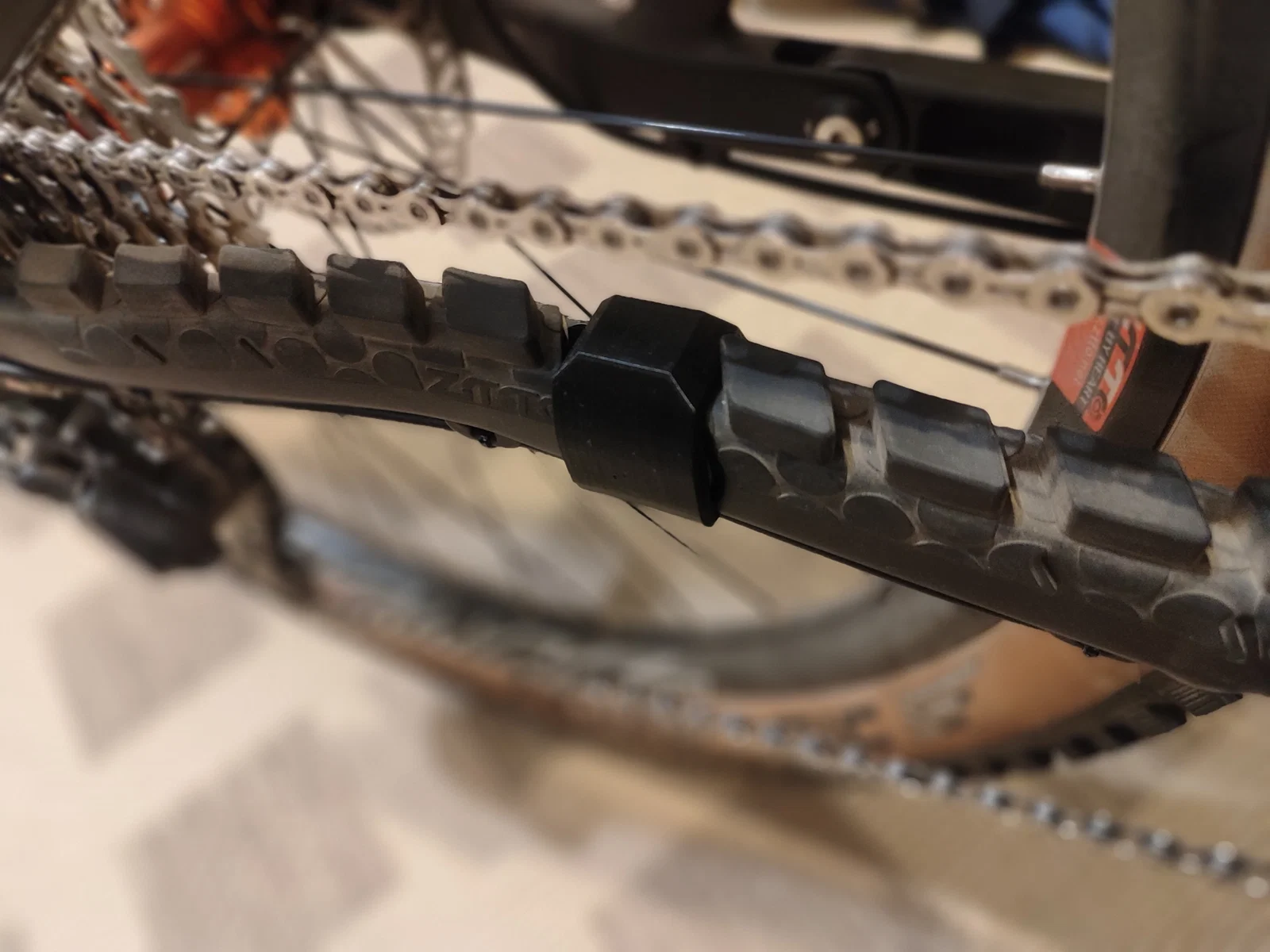

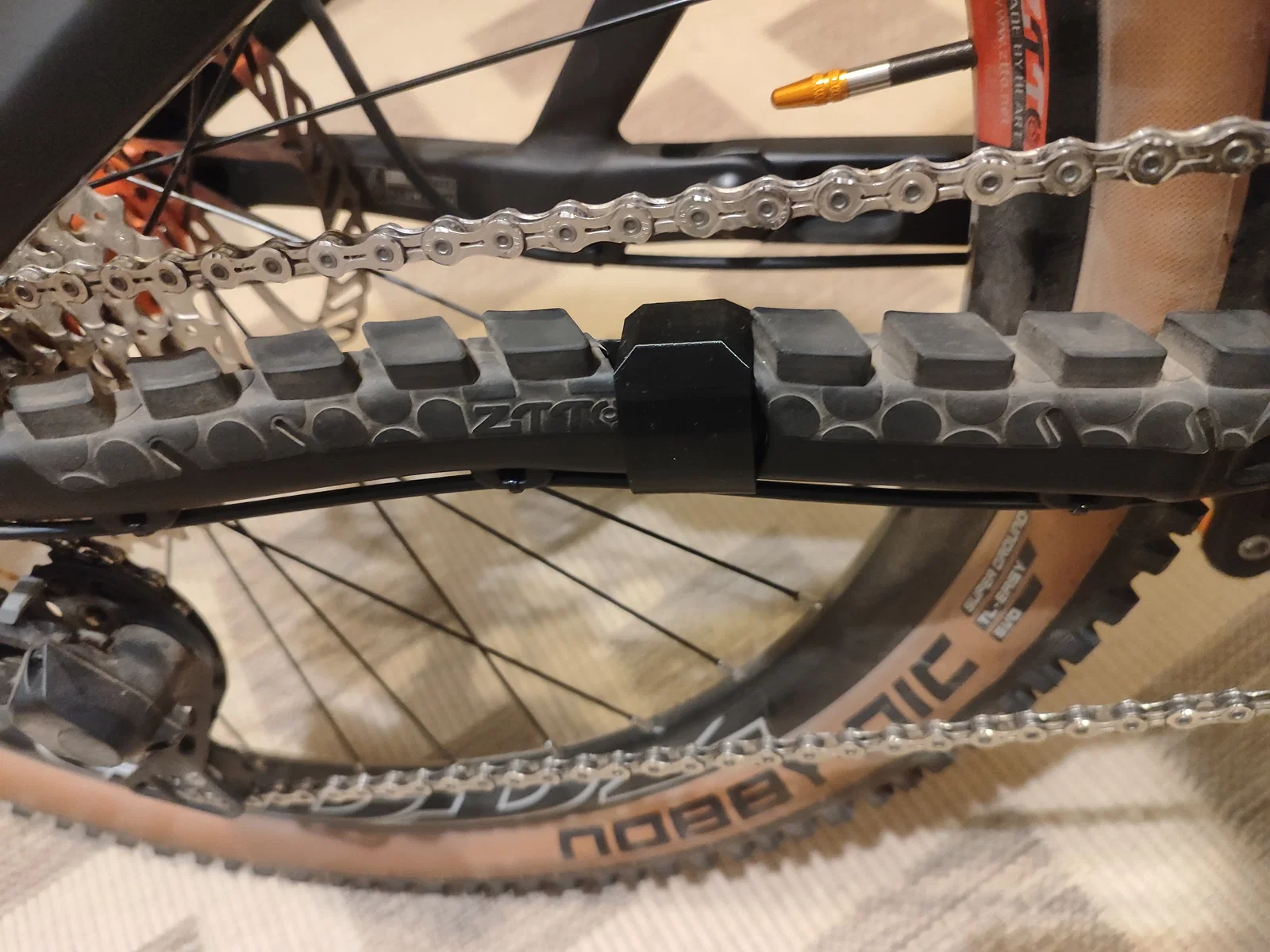

Miếng bảo vệ này được thiết kế ôm sát trực tiếp vào khớp xoay và cố định bằng hai dây rút (zip ties).
Thông số in: Không cần support. Mình đã thử nghiệm in bằng nhựa TPU 95A và nó hoạt động rất tốt. Khuyến nghị nên để 3 đường tường (wall loops) và 5 lớp trên/dưới (top and bottom layers) để tăng độ bền cho sản phẩm.
