Vỏ case Raspberry Pi 3B+/4B cho Waveshare PoE HAT (Model B/C)

Mình cần một chiếc vỏ bảo vệ cho dòng PoE hat có cấu hình cao của Waveshare nên đã tự thiết kế cái này.

Vỏ được thiết kế để bao bọc hoàn toàn Raspberry Pi nhưng vẫn giữ được khả năng truy cập tất cả các cổng kết nối và đảm bảo luồng khí lưu thông tốt.

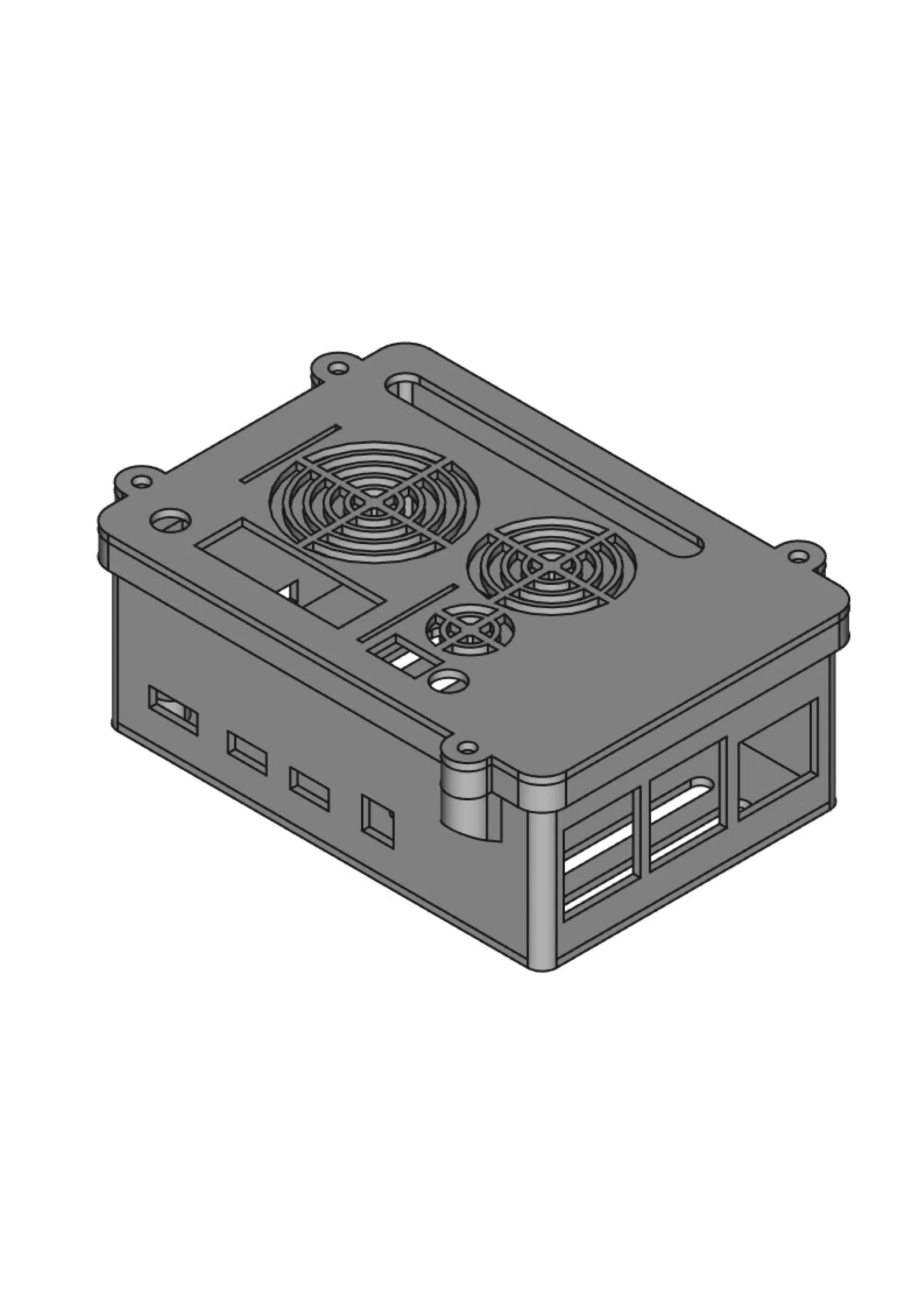

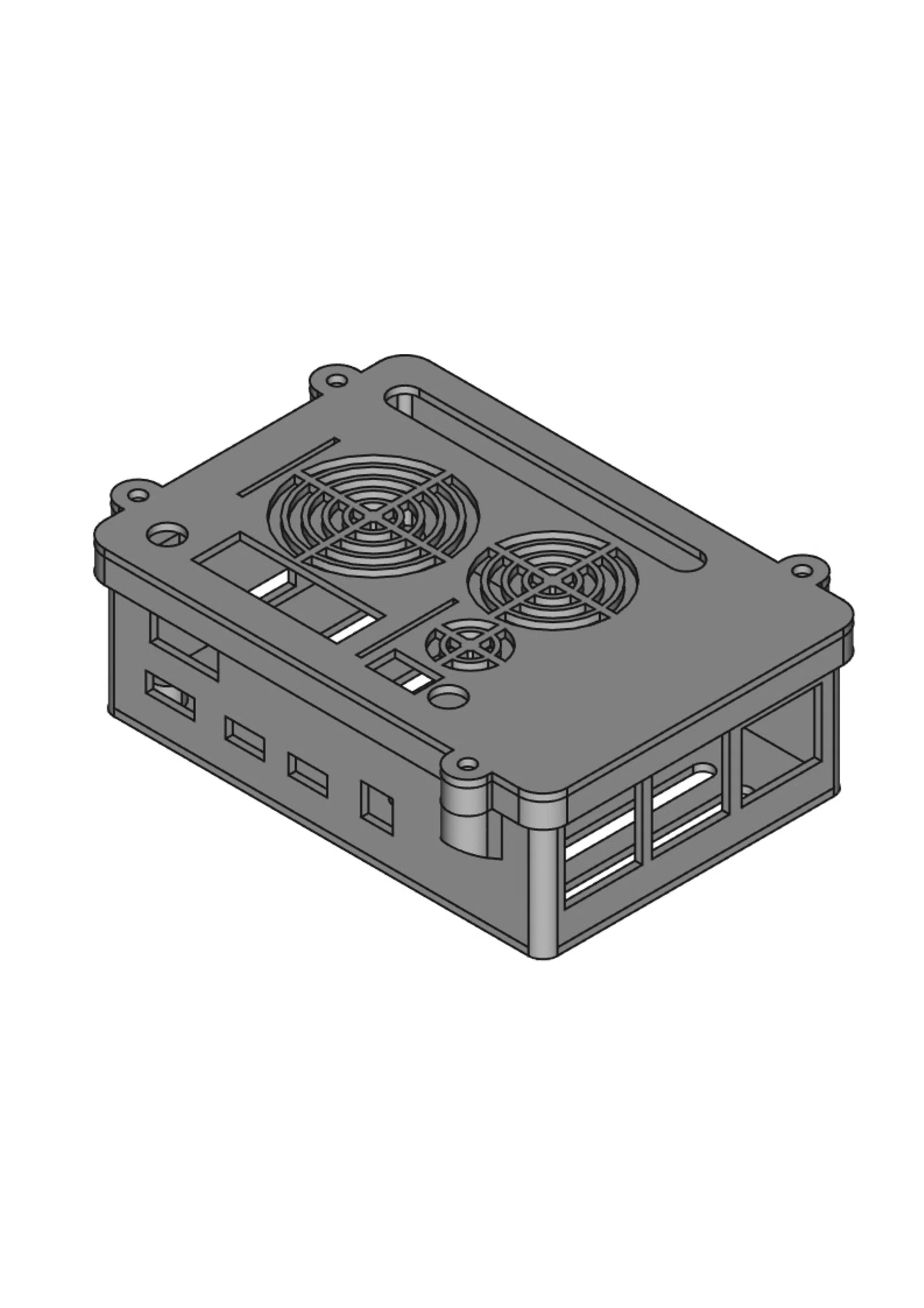

Phiên bản vỏ cho PoE HAT model (B) không có thêm lỗ hở nào ngoài các cổng có sẵn trên Pi. Nếu bạn cần dùng bus I2C, bạn có thể luồn dây qua các lỗ có sẵn hoặc tự khoét thêm một lỗ ở cạnh bên. Do mình không có nhu cầu dùng bus I2C nên mình không thiết kế lỗ cho nó.

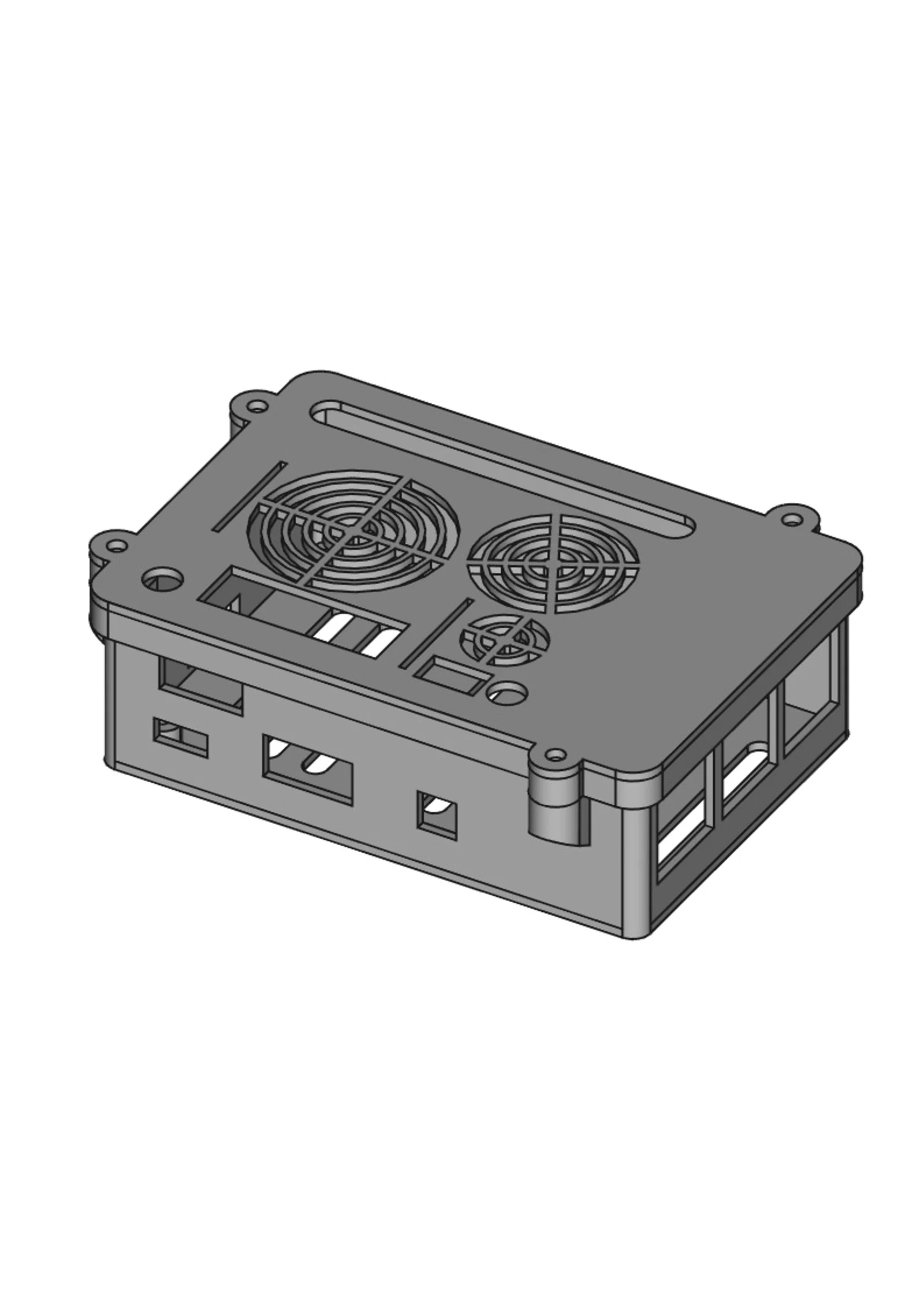

Phiên bản vỏ cho PoE HAT model (C) có một lỗ mở ở cạnh bên để xuất nguồn USB. Nếu cần, bạn có thể khoét thêm lỗ cho giắc nguồn 12V hoặc luồn dây qua các lỗ khác có sẵn.

Cả hai nắp trên đều có khe hở cho cáp màn hình, camera, chân cắm (headers), quạt và bộ điều khiển quạt. Màn hình trên model B vừa khít với khe hở, trong khi tấm tản nhiệt thụ động trên model C sẽ che phủ cùng không gian đó.

Vỏ case này sử dụng ốc vít M2.5 để cố định mọi thứ. Các chân đệm (standoffs) đi kèm với PoE hat có thể vặn vào đế để cố định Pi, trong khi phần nắp trên được giữ chặt bằng 4 vít M2.5x16 (có thể dùng M2.5x12 nhưng sẽ khá chật) và 4 đai ốc M2.5 đặt trong các hốc đã định hình sẵn.

Nếu đặt case trên bề mặt phẳng, bạn nhớ gắn thêm chân đế để khí nóng có thể thoát ra ngoài nhé.

Mình sẽ cập nhật thêm hình ảnh và có thể là vài phiên bản mới trong tương lai nếu có thời gian.
