Bộ Purge Wiper cho Ender 3 V3 SE

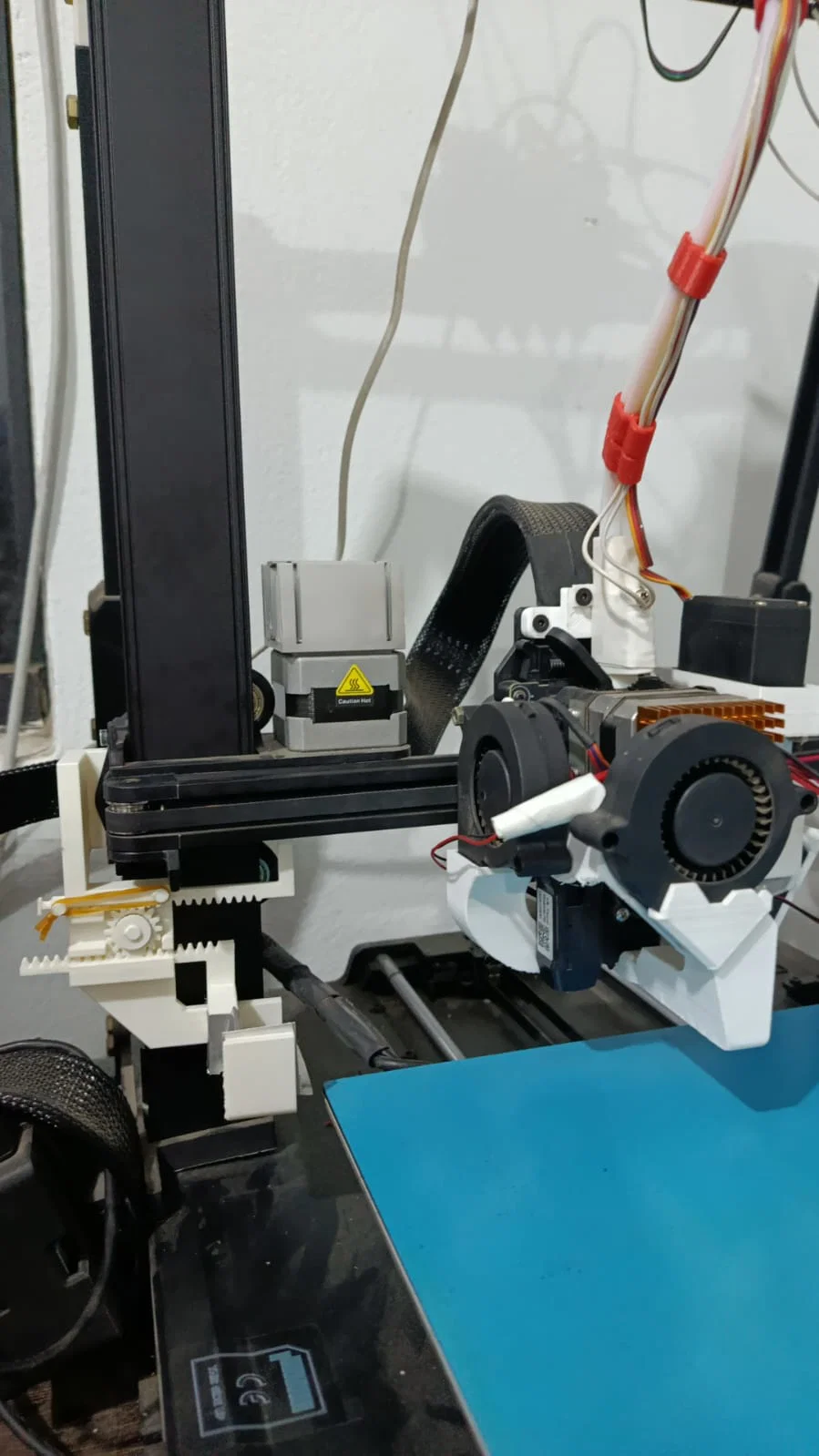

Bản mod này bổ sung một bộ purge wiper cơ học cho hệ thống đổi màu Pico MMU của lhstringer trên máy Ender 3 V3 SE chạy Klipper. Chức năng chính là làm sạch phần nhựa thừa còn bám lại trên nozzle sau mỗi lần purga, giúp tránh tình trạng lẫn màu trong các lớp in kế tiếp. Thiết kế này được lấy cảm hứng từ Purge Wiper trên dòng máy Bambu A1, nhưng được tái tạo bằng các linh kiện dễ tìm hơn.

Bộ phận làm sạch Các lá kim loại đóng vai trò như lưỡi gạt để làm sạch nozzle. Chúng được đặt cao hơn một chút so với khu vực phun nhựa, cho phép phần nhựa nóng mềm bị kéo mạnh vào cạnh kim loại, giúp làm sạch hiệu quả hơn so với việc đặt ngang bằng.

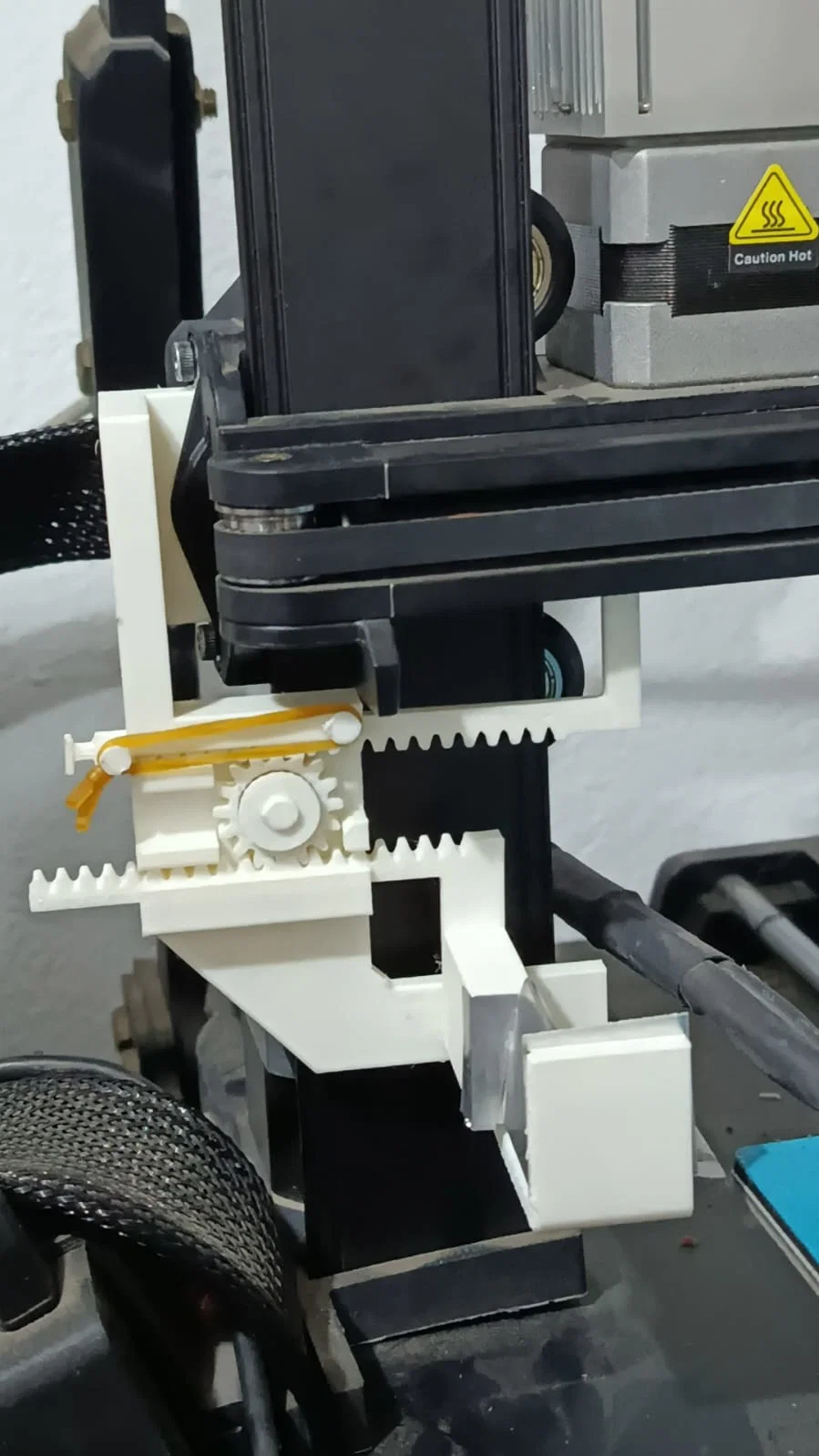

Cơ chế hoạt động Sử dụng hệ thống bánh răng và thanh răng in 3D để biến chuyển động của đầu in thành thao tác gạt. Một sợi dây thun được cắt và thắt nút để điều chỉnh độ dài giúp tạo lực hồi vị, đưa cơ chế về trạng thái nghỉ sau mỗi lần làm sạch.

Mình rất mong mọi người sẽ cùng ủng hộ, chỉnh sửa để cải tiến hoặc tạo ra các bản tương tự. Mình đã dành rất nhiều thời gian quan sát cách hoạt động của Purge wiper trên máy A1. Phải nói là nó vận hành rất ổn định, đẩy phần nhựa thừa vào vị trí không vướng víu. Nếu các bạn có thắc mắc, mình sẵn sàng giải đáp vì mình đã test thực tế và rất hài lòng với kết quả này, nó hiệu quả hơn hẳn so với tháp xả nhựa (purge tower) thông thường trên Orca Slicer.
