Ngàm gắn PUG cho xích trục Z của Switchwire/Enderwire

Đây là ngàm gắn PUG dành cho các máy Switchwire "khủng" sử dụng xích nhựa (drag chain) 3 lỗ tiêu chuẩn ở trục Z. Mình làm cái này vì không tìm thấy ngàm PUG nào phù hợp cho con máy LDO Switchwire của mình. Nó có thể dùng được cho Enderwire, nhưng bạn cần tự kiểm tra lại cho chắc nhé. Nếu bạn đang dùng xích IGUS thì cái này không dùng được đâu.

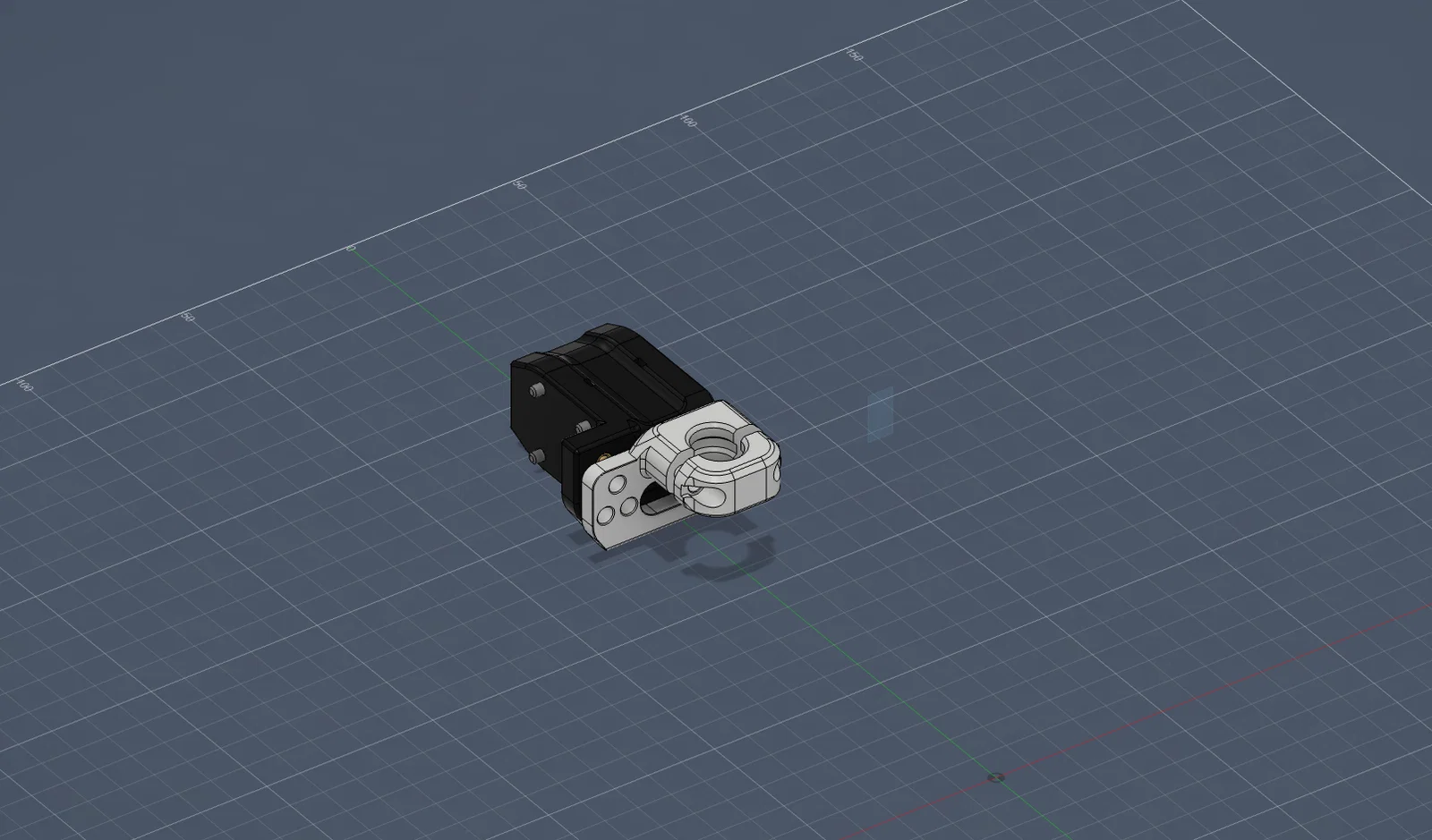

Mình thiết kế món này trên Fusion, sử dụng file F3D gốc của Voron Switchwire để làm tham chiếu. Khuyên bạn nên in bằng nhựa ABS hoặc ASA với các thiết lập tiêu chuẩn của Voron (infill 40%, độ dày nét 0.4mm, 4 tường). Hướng in đã được đặt chuẩn. Nếu cảm thấy chưa yên tâm thì cứ dùng thêm support hoặc brim nhé.

Mình cũng đã đính kèm file STEP để bạn có thể tự chỉnh sửa hoặc làm gì tùy ý. Mình không quan tâm bạn dùng nó như thế nào đâu, cứ thoải mái đi.

Những thứ cần chuẩn bị:

• (2) Ốc M3x8 (loại đầu dù, đầu chìm hoặc đầu trụ đều được)
• (2) Heatset insert đồng 4mm
• (3) Ốc M3x12 (loại đầu dù, đầu chìm hoặc đầu trụ)

Cách lắp đặt:

• Lắp 2 heatset insert vào hai lỗ gần phần cắt PUG nhất.
• Tháo xích nhựa ở phần gantry ra.
• Căn chỉnh 3 lỗ trên ngàm với 3 lỗ ở mắt xích cuối cùng của xích nhựa.
• Dùng 3 ốc M3x12 để gắn lại xích nhựa.
• Lắp PUG gland cùng dây điện vào, sau đó cố định bằng nửa còn lại của ngàm và 2 ốc M3x8.

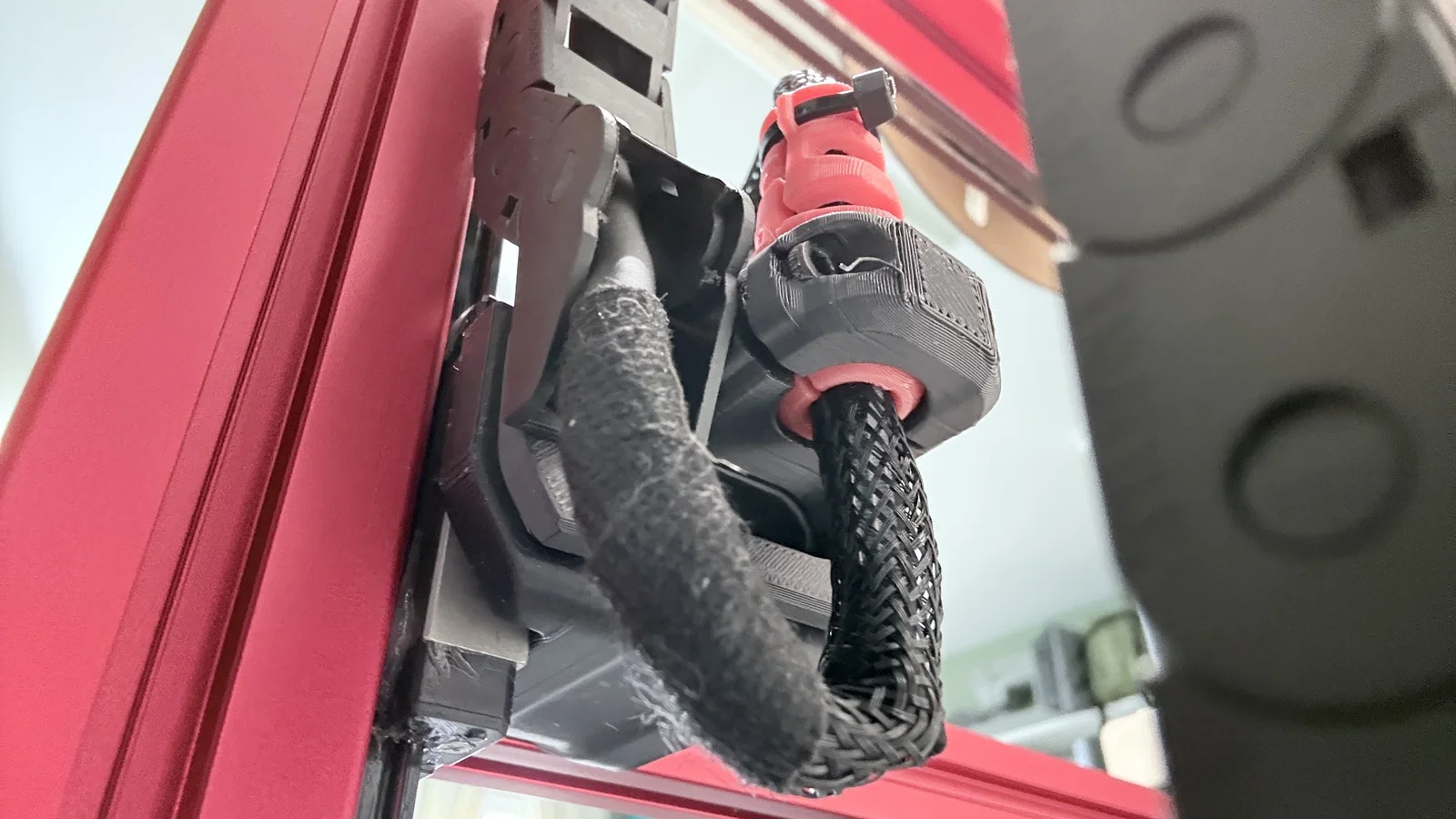

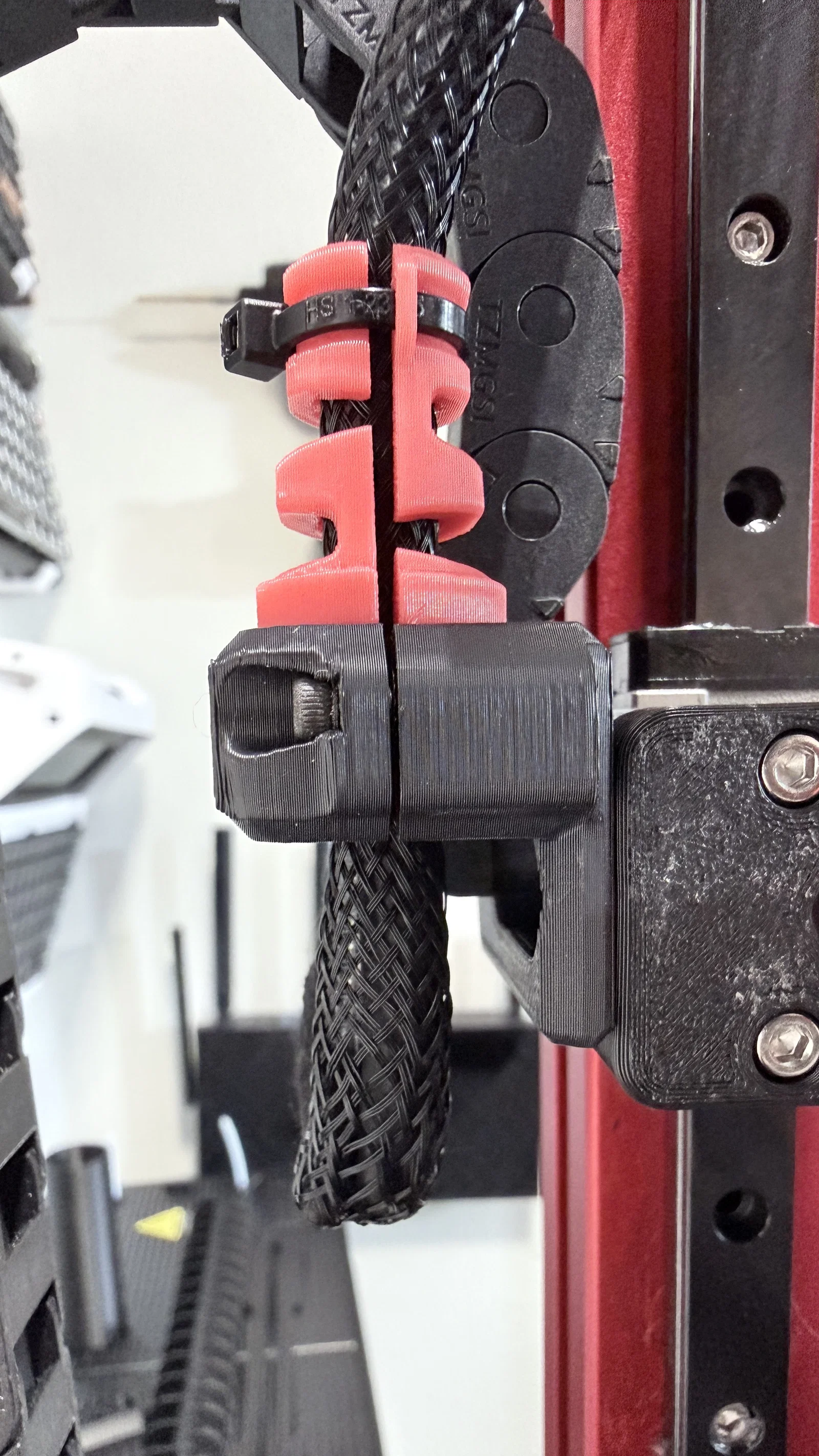

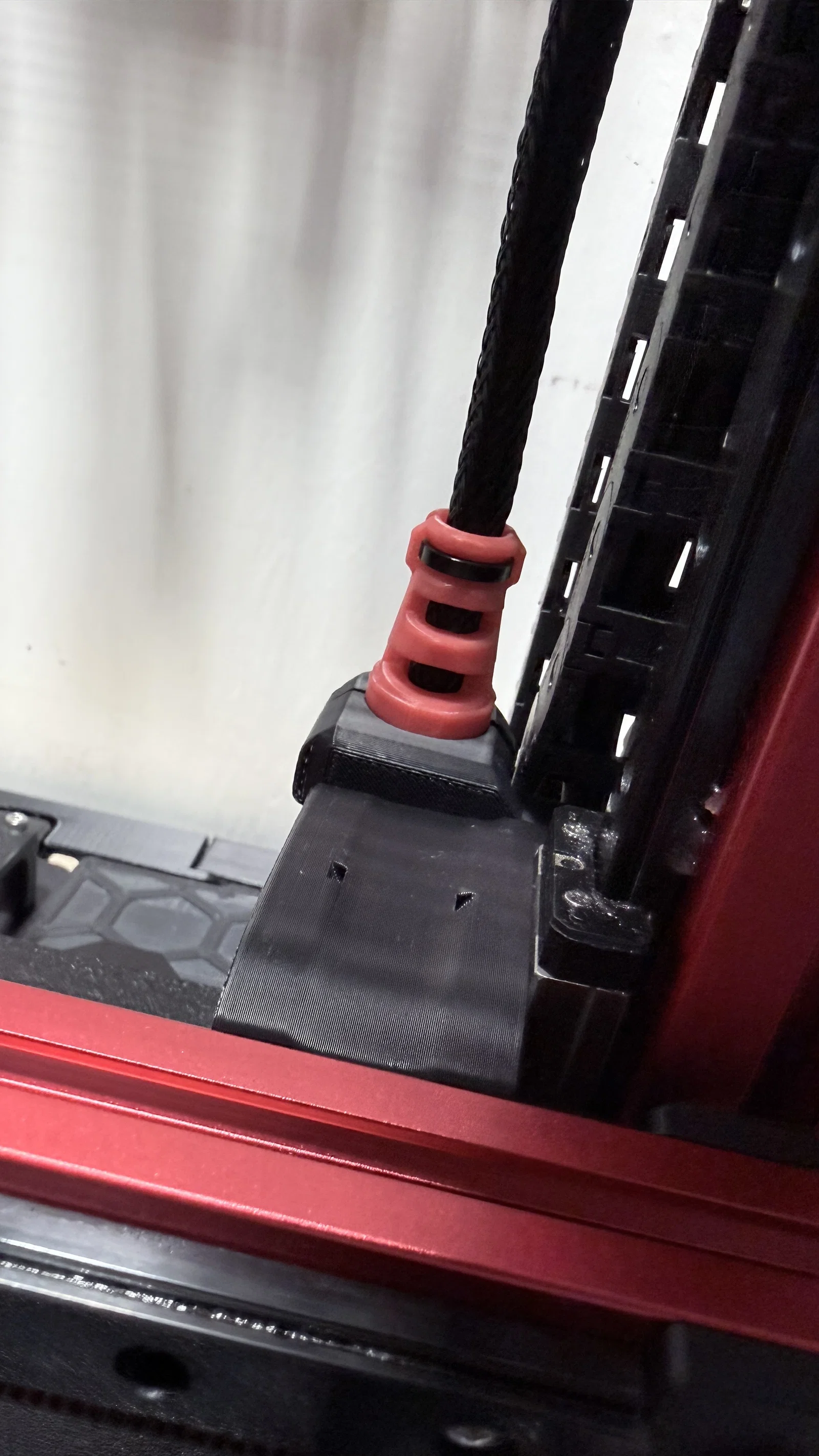

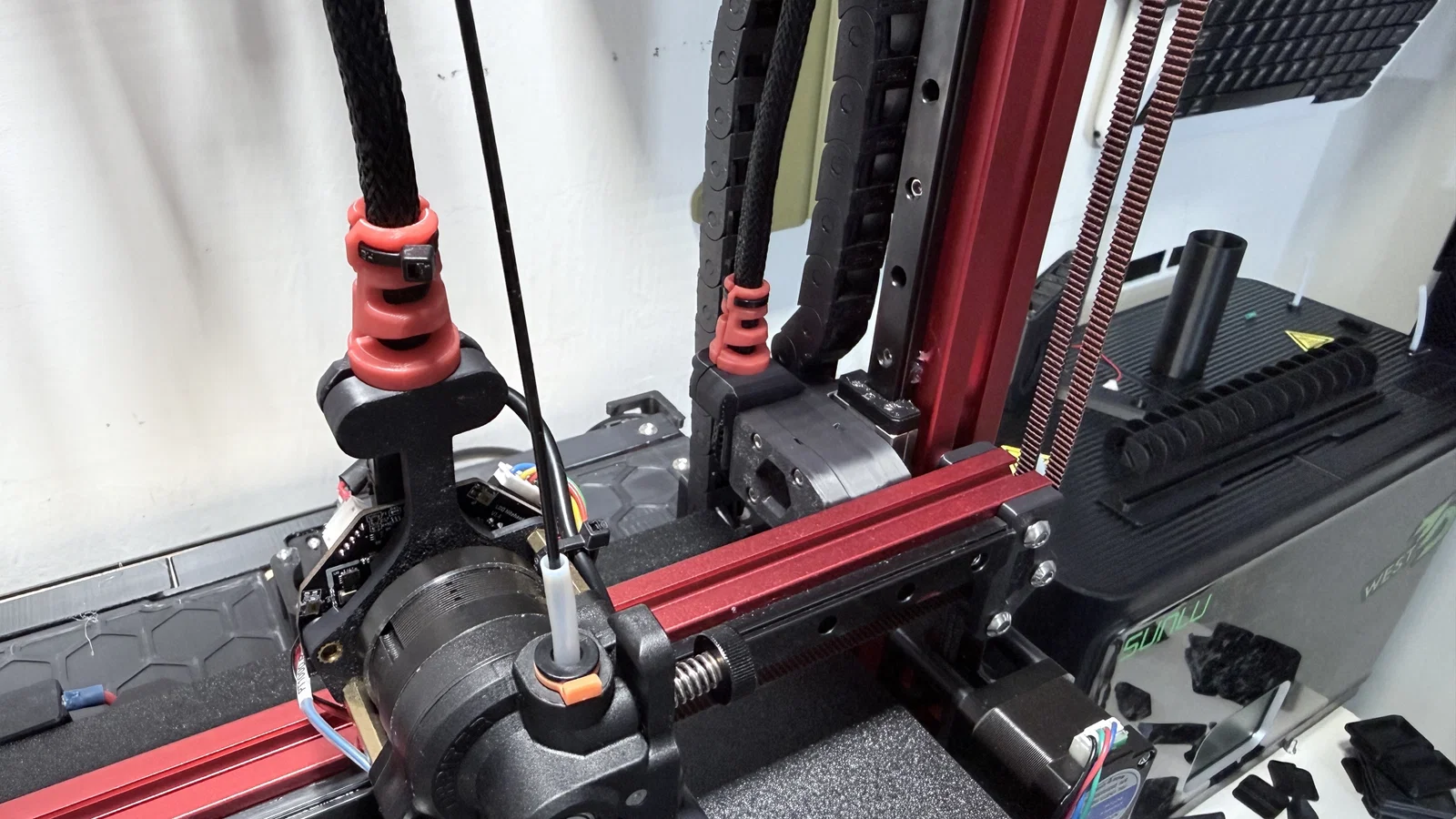

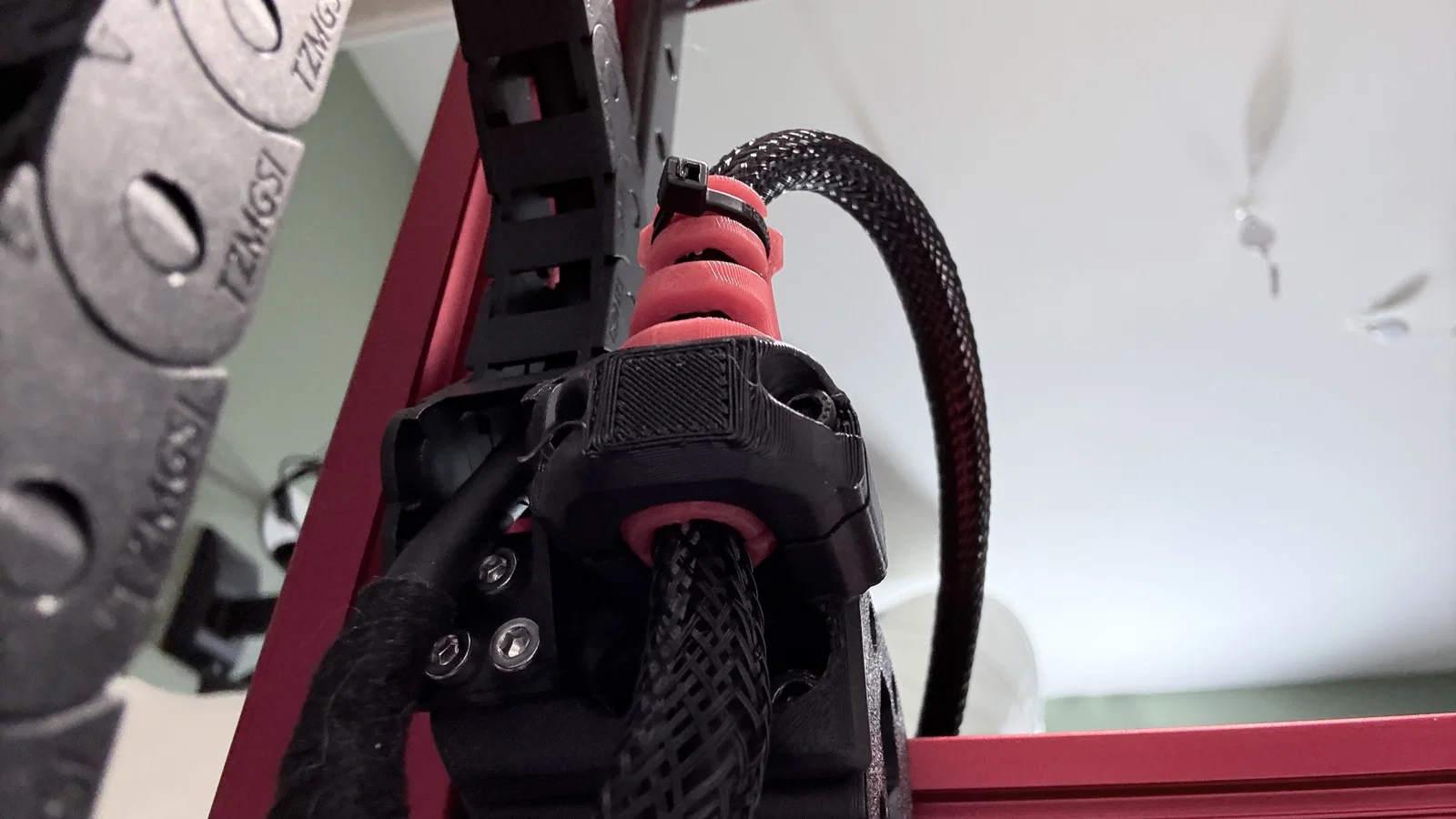

Nếu bạn thuộc kiểu người nhìn hình đoán ý như mình thì cứ xem ảnh nhé. Còn nếu nhìn hình rồi mà vẫn không biết lắp thế nào thì tốt nhất là bạn đừng nên đụng vào máy in 3D nữa.

Chúc các bạn thành công!
