Arrma Mini Kraton 3S - Wing Mount dẻo (flexible) thay thế ARA-2666

Tác giả HolgerAveres

Lượt tải
27
Lượt thích
5
Lượt coi
131

File 2 9,9 MB

  • Arrma_Mini_Kraton_3S_-_flexible_Wing_Mount_V1_1778929213.stlSTL · 4,9 MB
  • Arrma_Mini_Kraton_3S_-_flexible_Wing_Mount_V2_1778929215.stlSTL · 5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

German

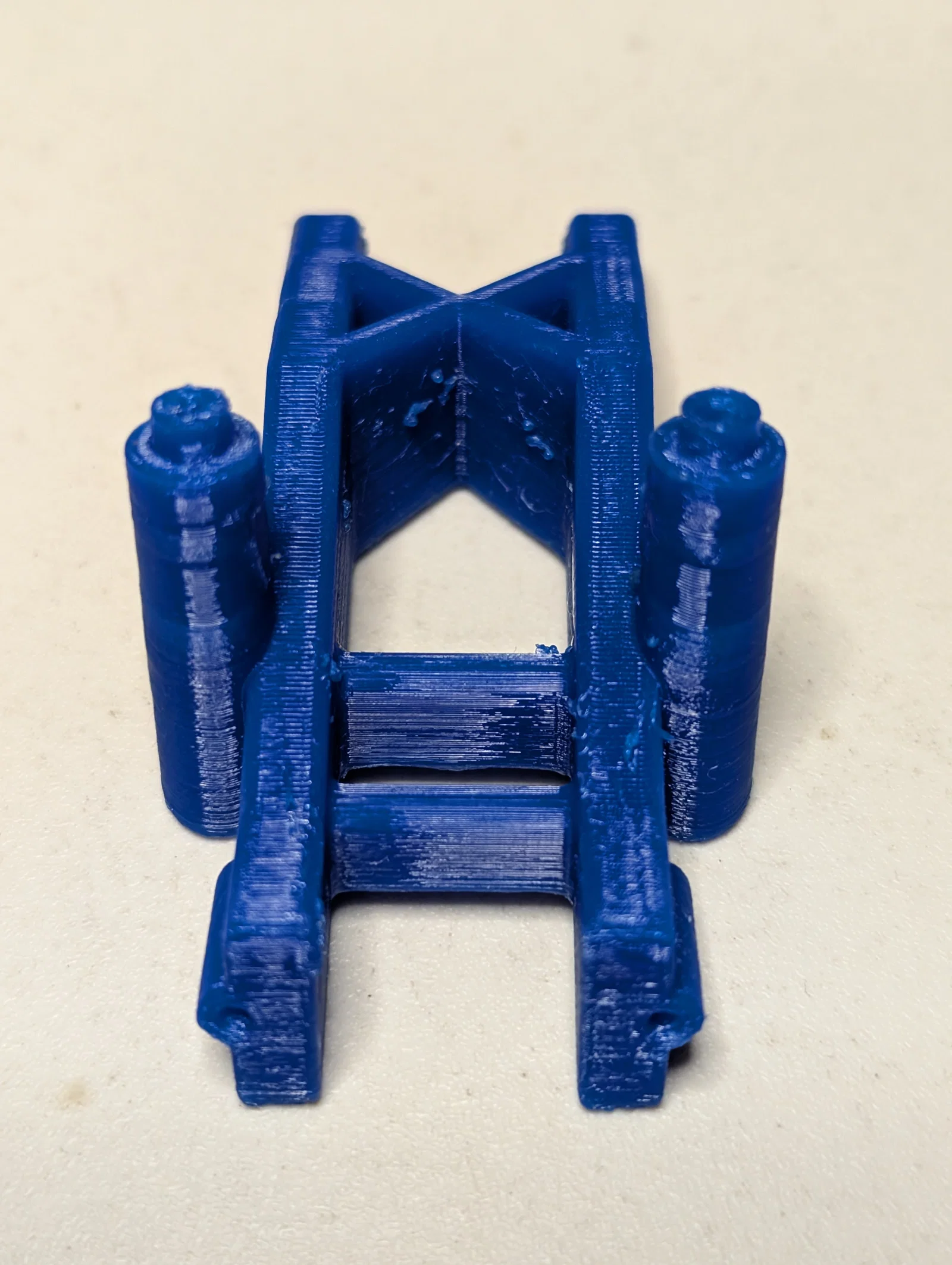

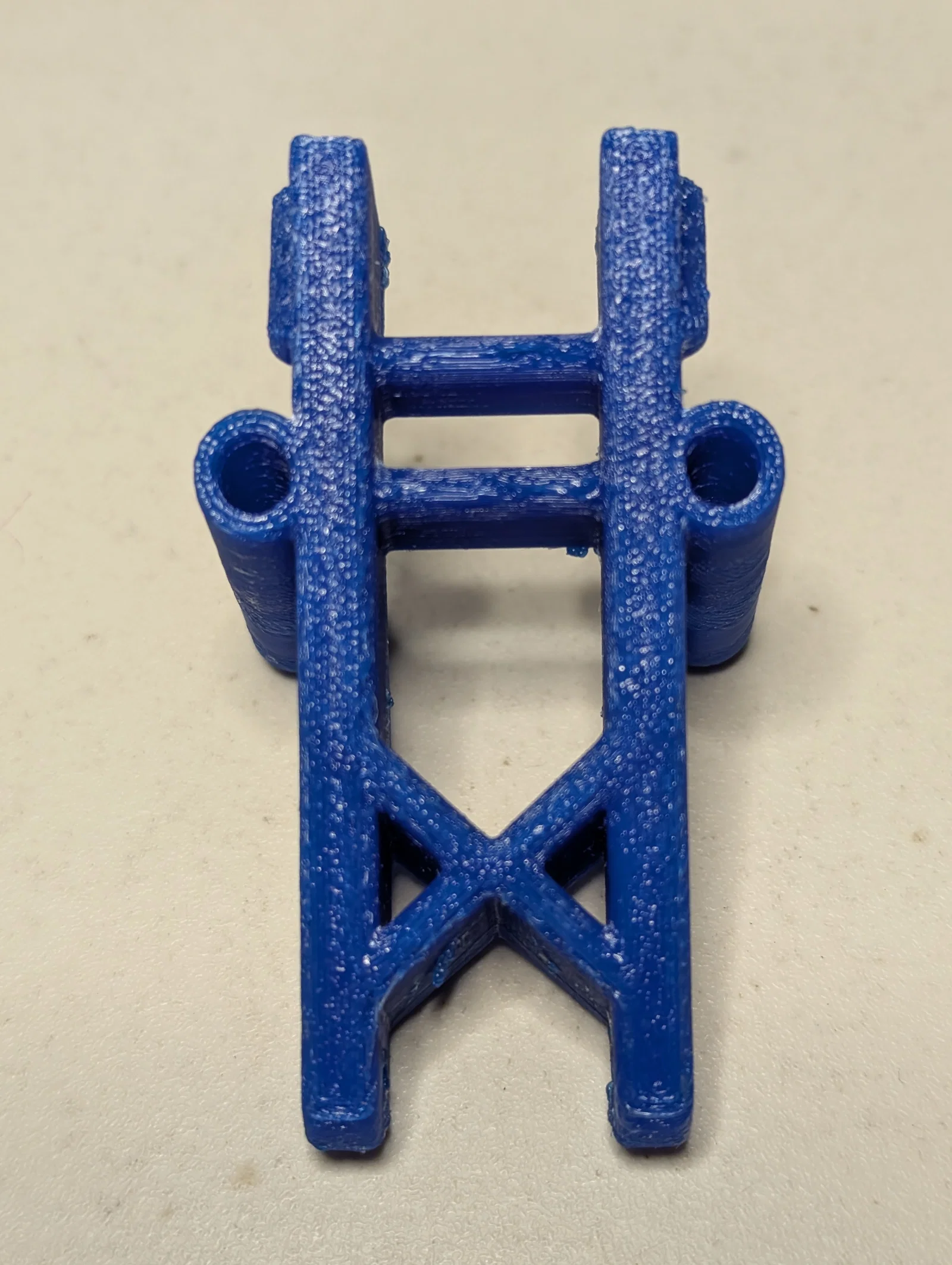

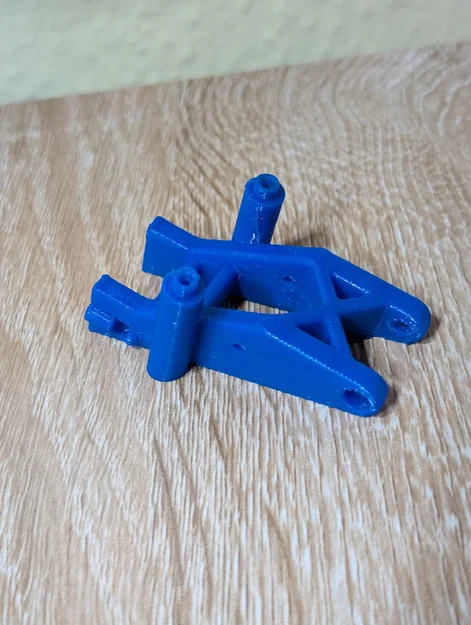

Thiết kế của mình dùng để thay thế cho ngàm/win g mount zin (ARA-2666).
Nó dùng được cho Arrma Mini Kraton 3S.

Vẫn cần dùng lại cánh (wing) hiện có.

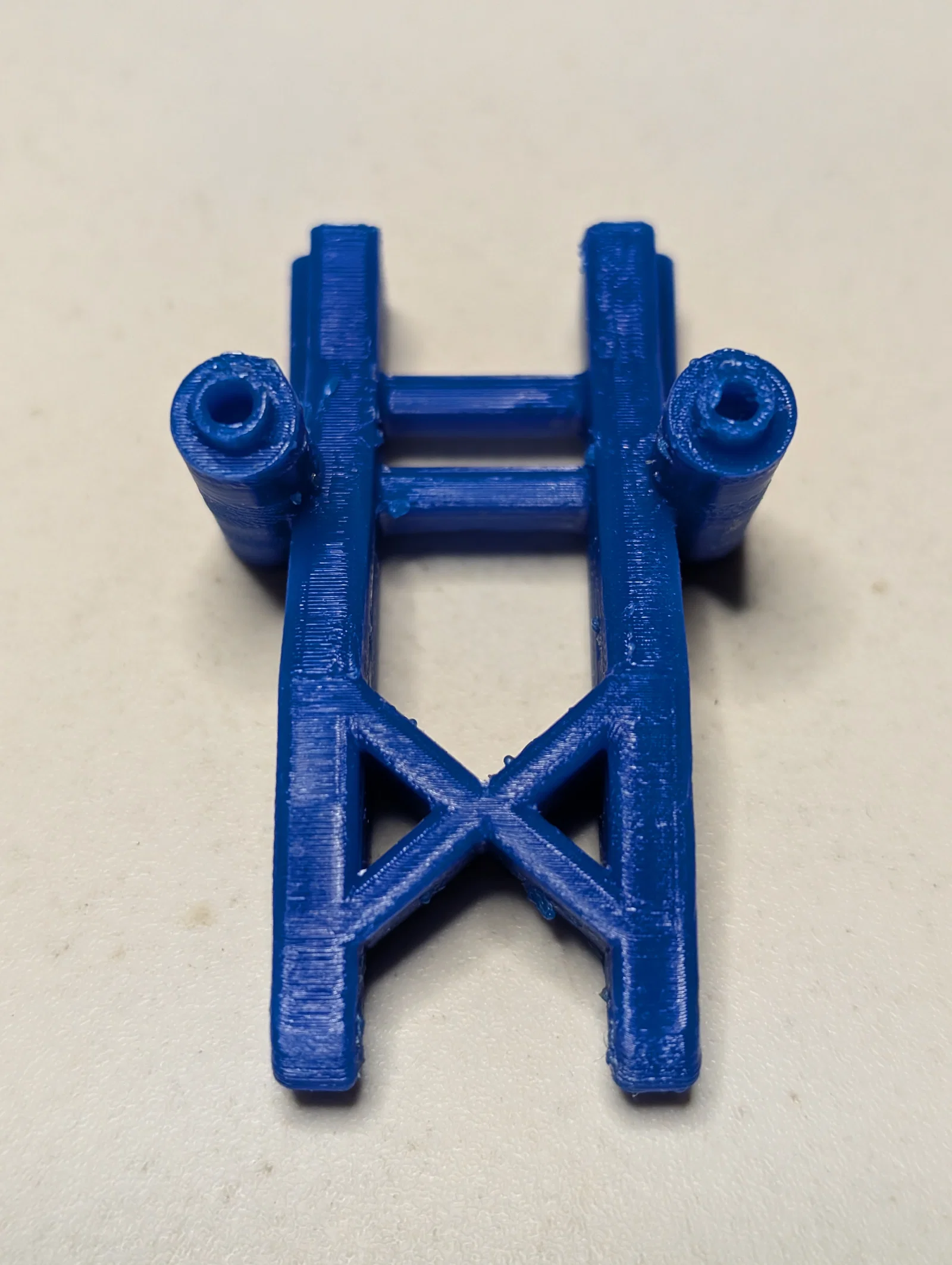

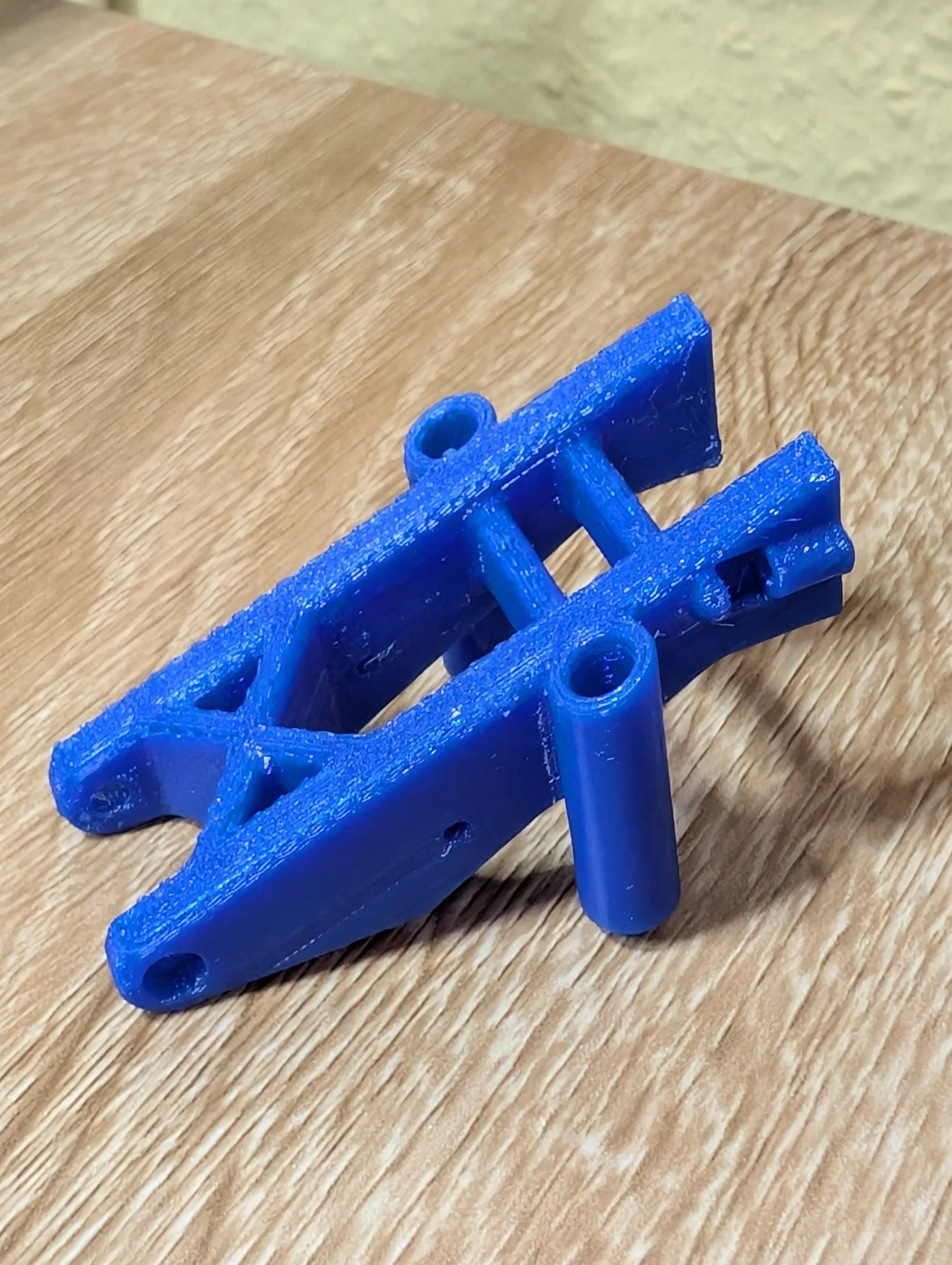

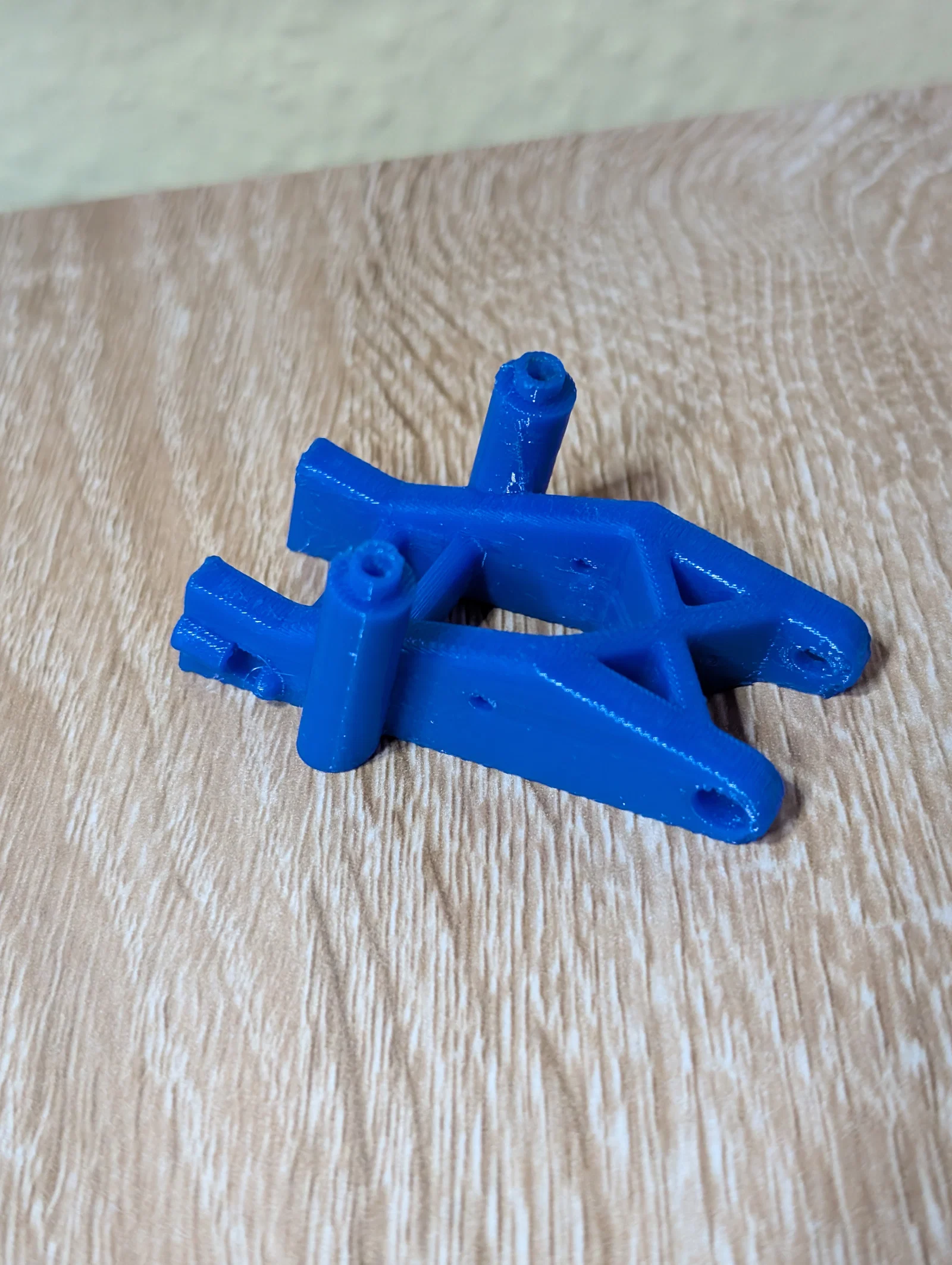

Mình in wing mount bằng TPU với 20% infill.
Mình nghĩ wing mount kiểu này chỉ hợp lý khi in bằng filament dẻo.
Cần support.

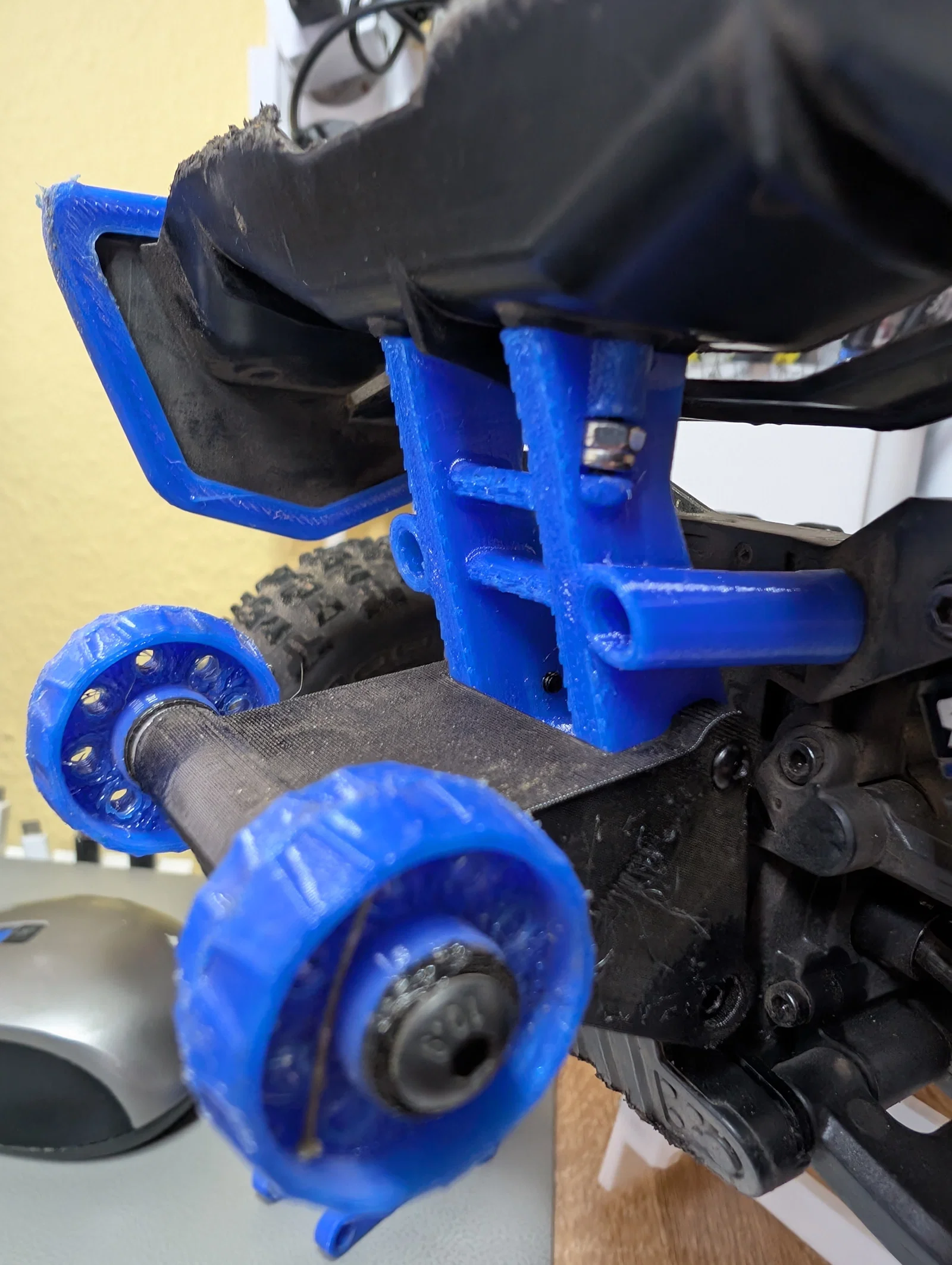

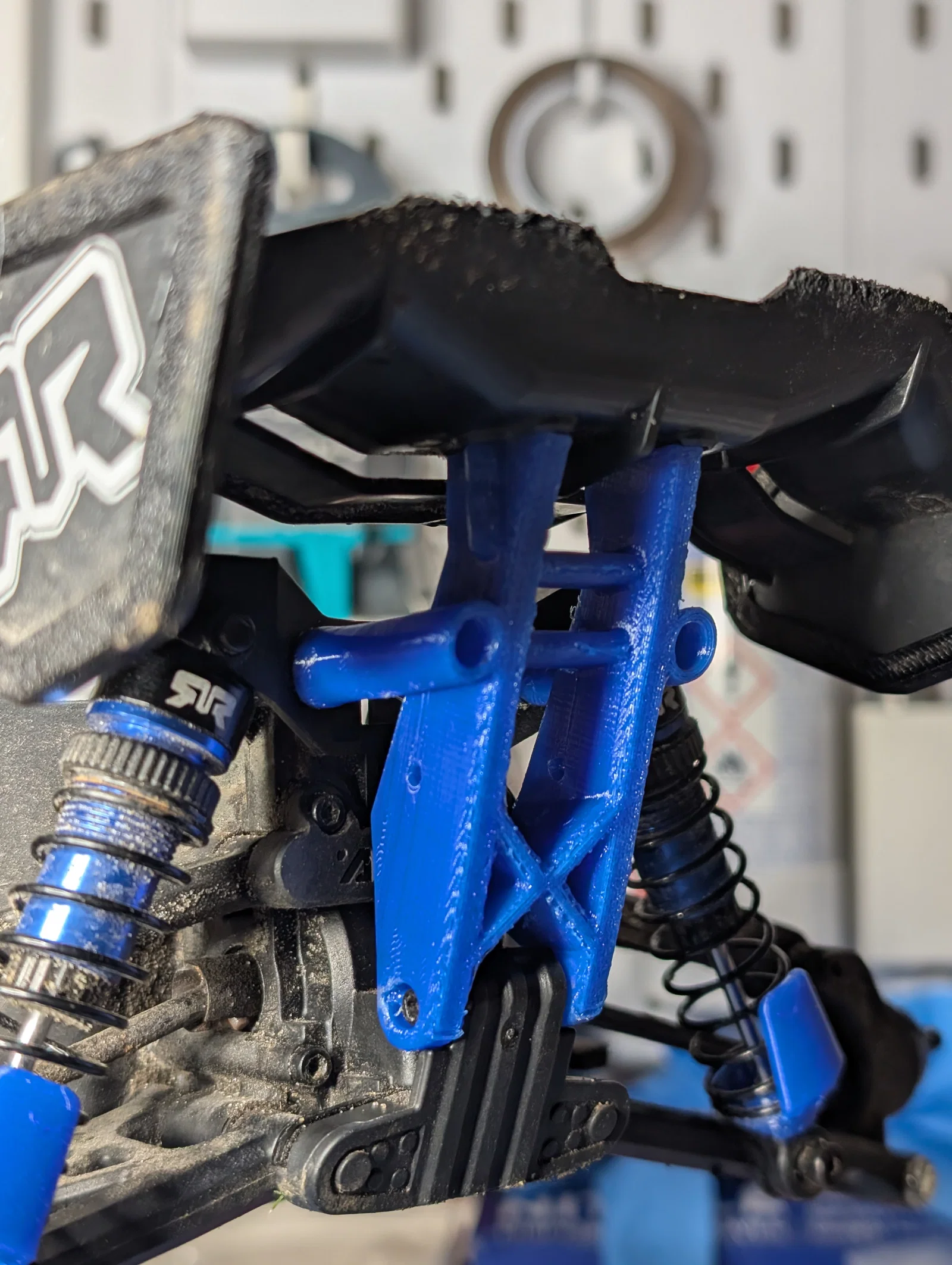

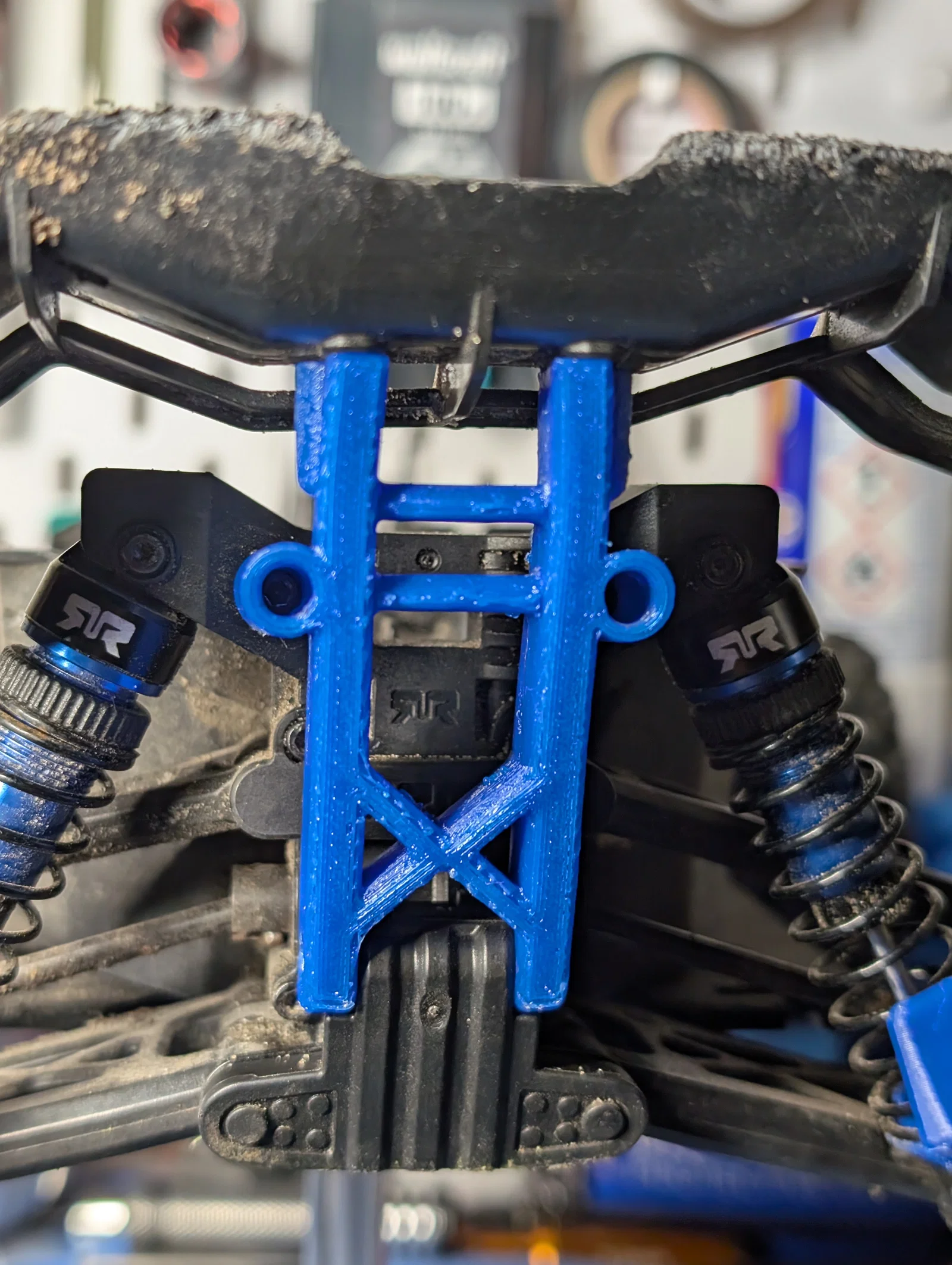

Lắp đặt cần dùng các con ốc zin.

Mọi người có thể xem thêm video của mình trên YouTube:
xem bên dưới

English
Thiết kế của mình dùng để thay thế cho wing mount zin (ARA-2666).
Nó tương thích với Arrma Mini Kraton 3S.

Vẫn cần dùng lại wing hiện có.

Mình in wing mount bằng TPU với 20% infill.
Mình nghĩ chỉ nên in wing mount bằng filament dẻo.
Cần supports.

Lắp đặt cần dùng các con ốc zin.

Nếu thích thì xem video của mình trên YouTube:

Cập nhật 13-May-2026:

German:

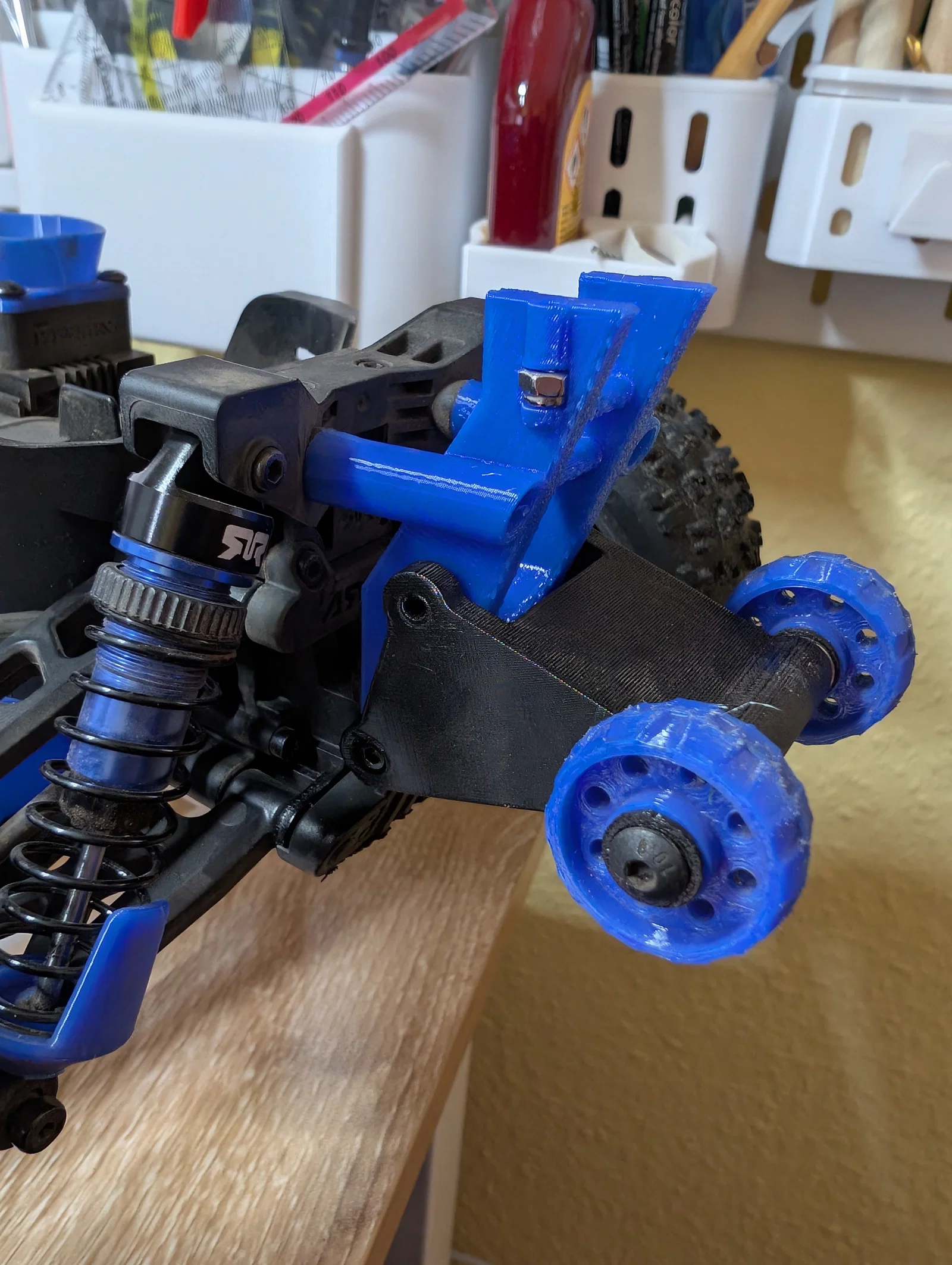

Mình đã làm phiên bản thứ hai của wing mount để cố định wing chắc hơn.
Ở phiên bản đầu, khi chạy bash/nhảy thì một hoặc cả hai con ốc của wing bị kéo tuột ra.

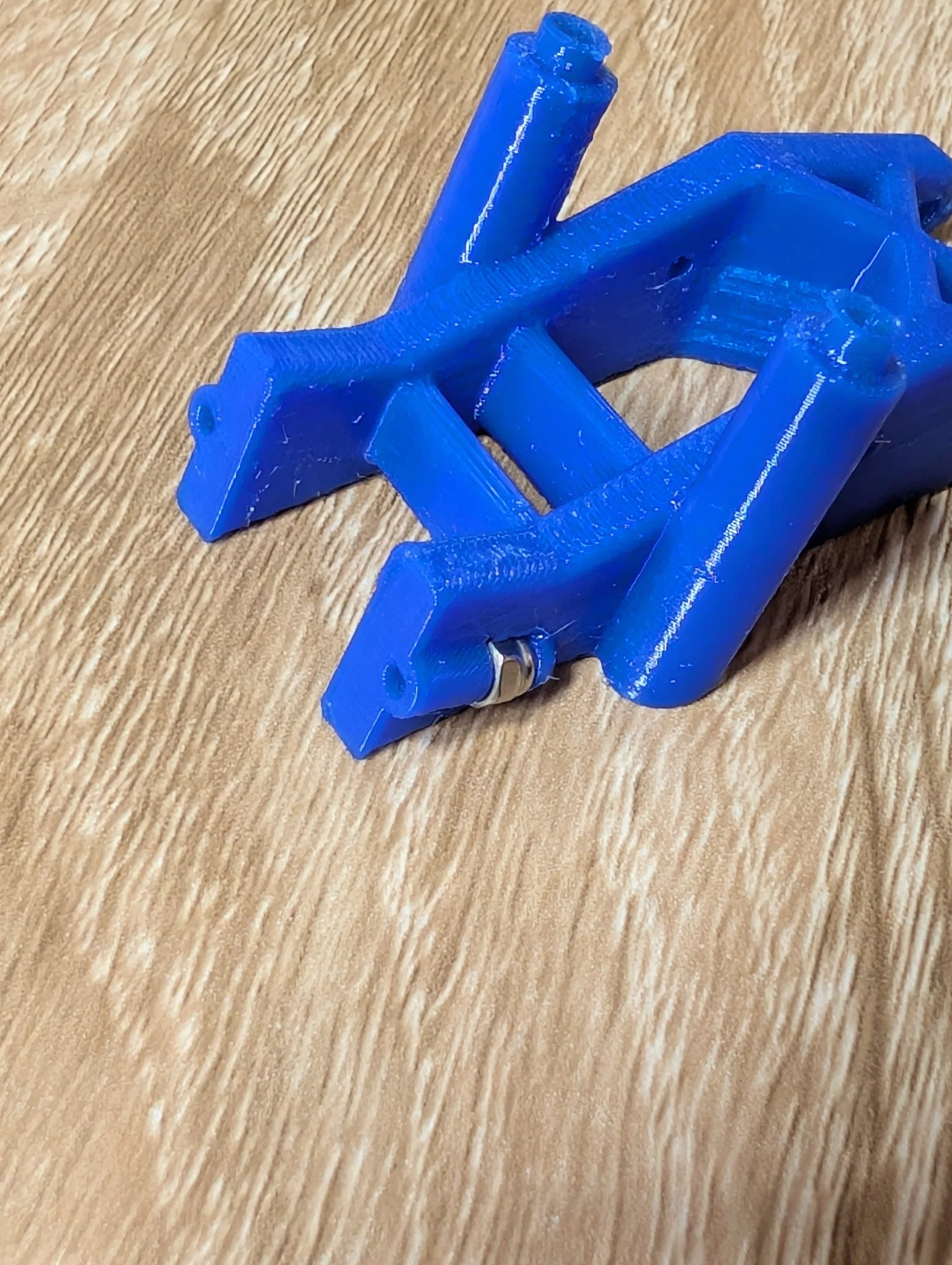

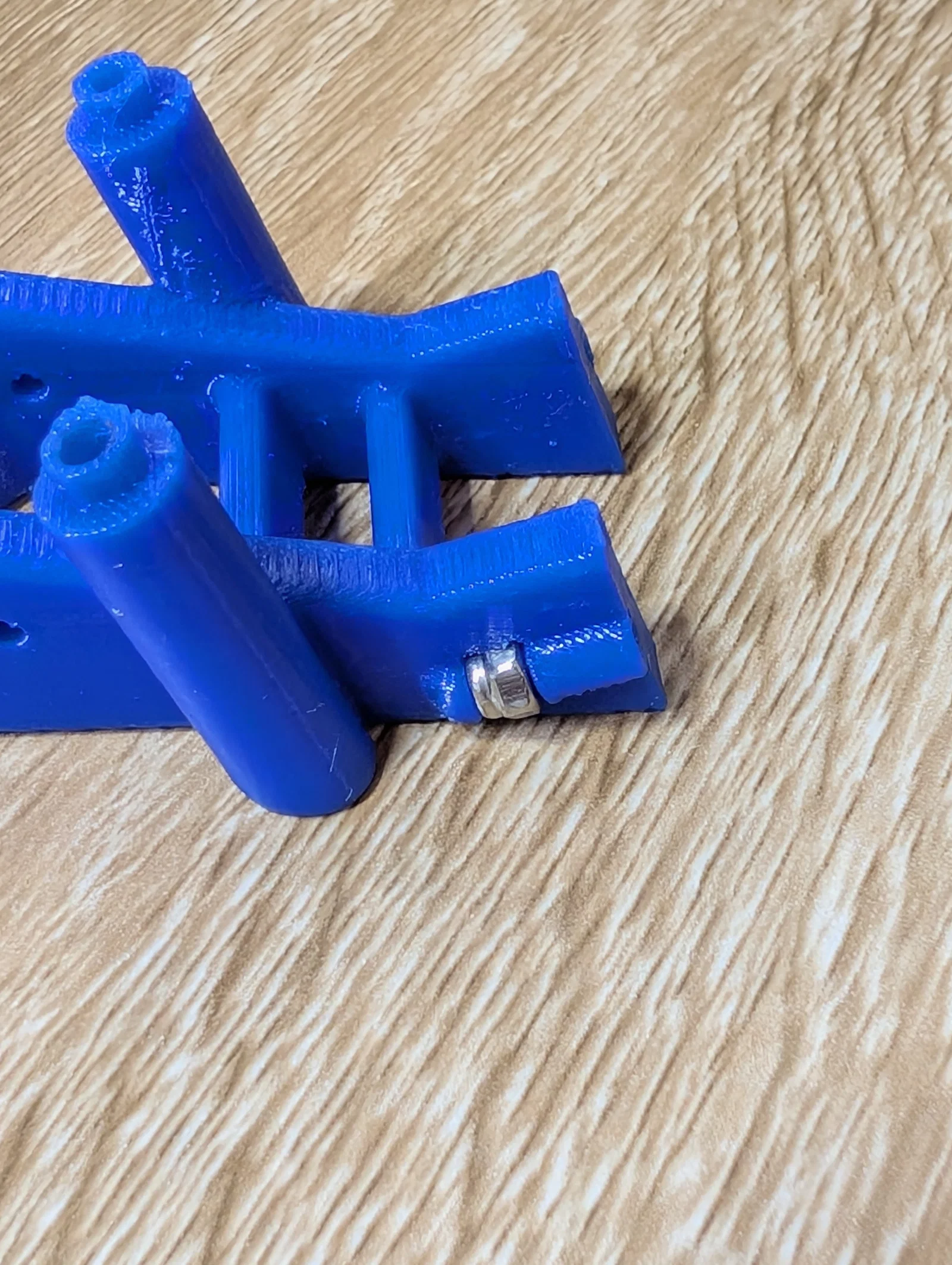

Với phiên bản thứ hai thì không còn bị nữa, vì hai con ốc của wing giờ mỗi con đều được khóa bằng một ê-cu. Mình dùng ê-cu tự hãm (self-locking nuts) cho phần này.

Các con ốc zin để bắt wing sẽ không dùng được nữa vì bị quá ngắn.

Cần bổ sung thêm các vật liệu sau:

  • 2x ê-cu tự hãm M2.5

  • 2x ốc M2.5x14

  • 2x long đền M2.5

English
Mình đã tạo phiên bản thứ hai của wing mount để wing được giữ chắc hơn.
Với phiên bản đầu, một hoặc cả hai con ốc wing có thể bị xé tuột ra khi bash hoặc nhảy.
Ở phiên bản thứ hai thì không còn xảy ra nữa, vì hai con ốc wing giờ mỗi con đều được siết kèm một ê-cu. Mình dùng ê-cu tự hãm cho mục đích này.

Các con ốc zin dùng để gắn wing sẽ không dùng được nữa vì quá ngắn.

Cần thêm các vật liệu sau:

  • 2x M2.5 self-locking nuts

  • 2x M2.5x14 screws

  • 2x M2.5 washers
