Vỏ hộp cho NodeMCU Lolin V3 và module LED 7 đoạn MAX7219

Mẫu thiết kế này là bản làm lại (remix) từ chiếc vỏ hộp phổ biến vốn dành cho Wemos D1 Mini, nay đã được tùy chỉnh để lắp vừa vặn bo mạch NodeMCU Lolin V3 ESP8266 ESP-12F WiFi (sử dụng chip CH340) cùng với module hiển thị LED 7 đoạn MAX7219.

Các đặc điểm chính:

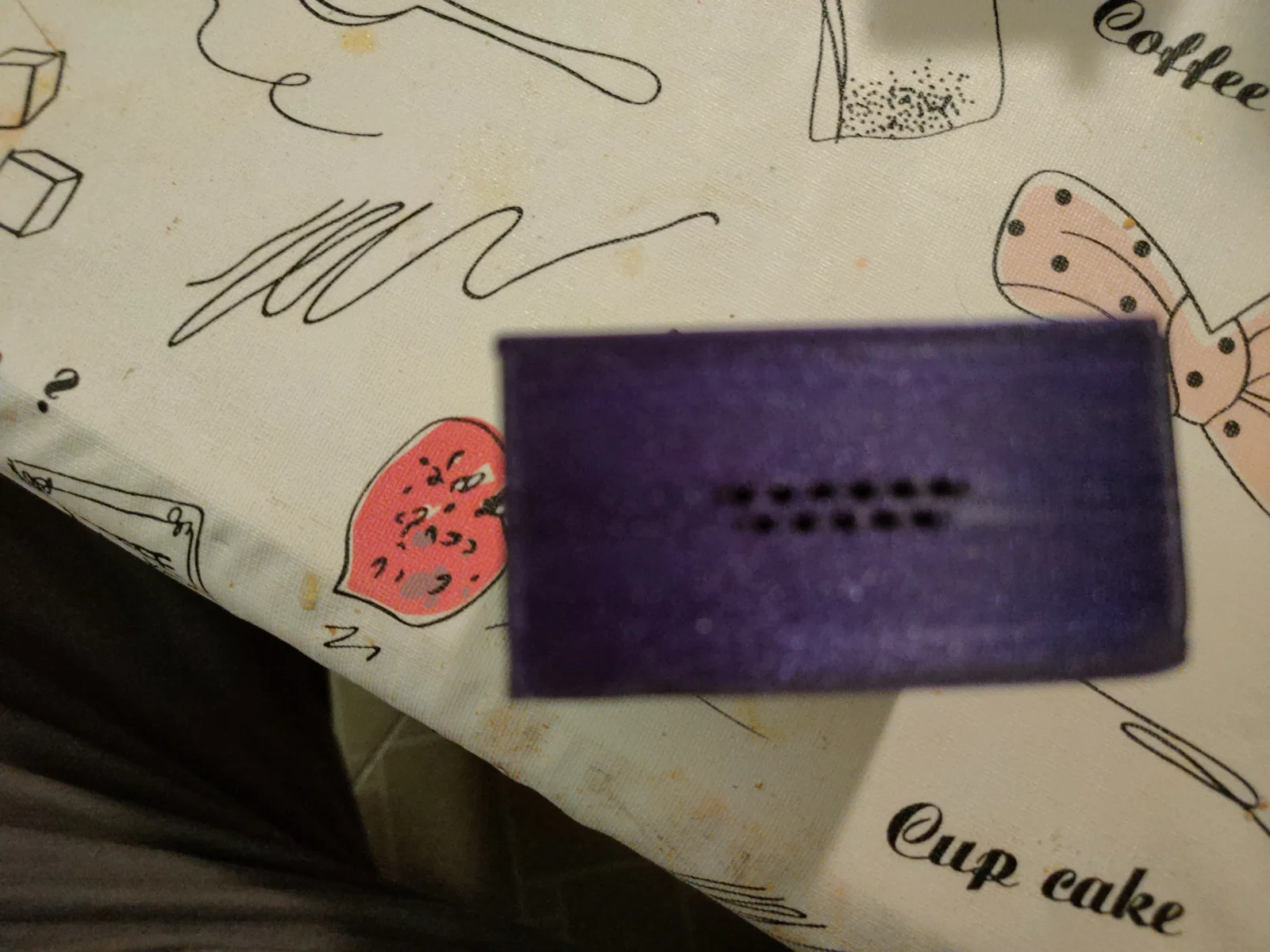

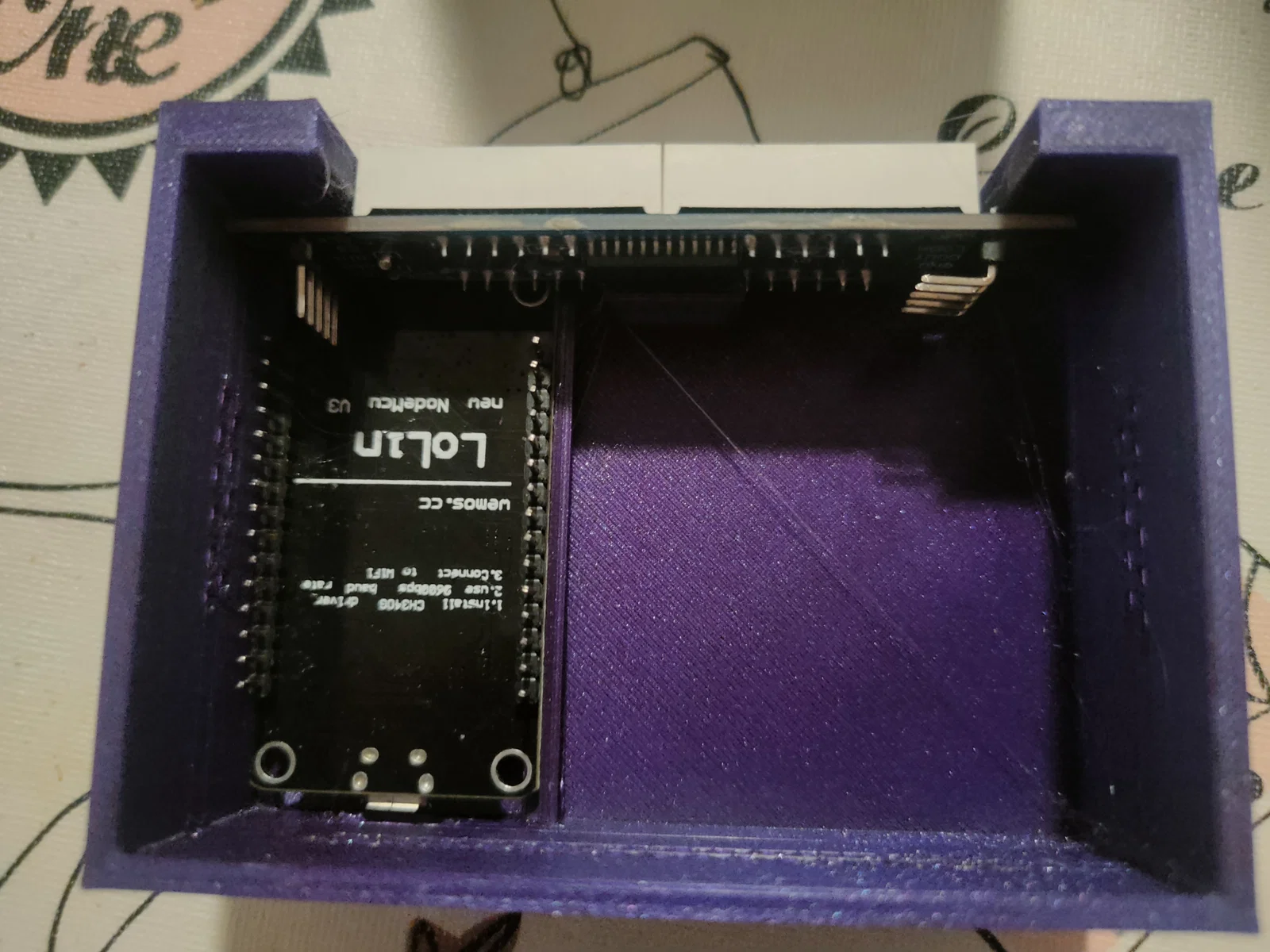

• Không gian bên trong được mở rộng và tối ưu hóa chính xác cho kích thước của NodeMCU Lolin V3.

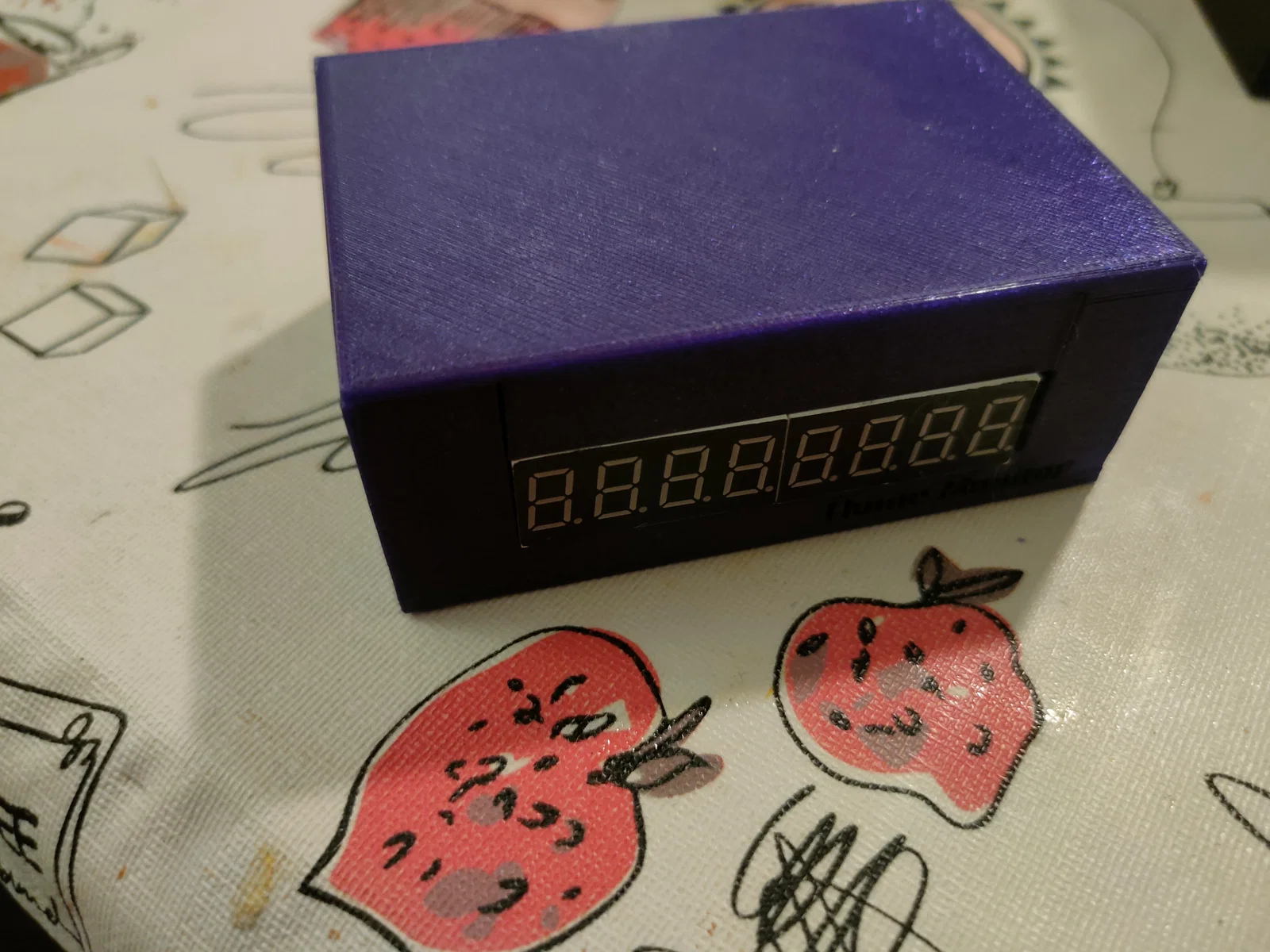

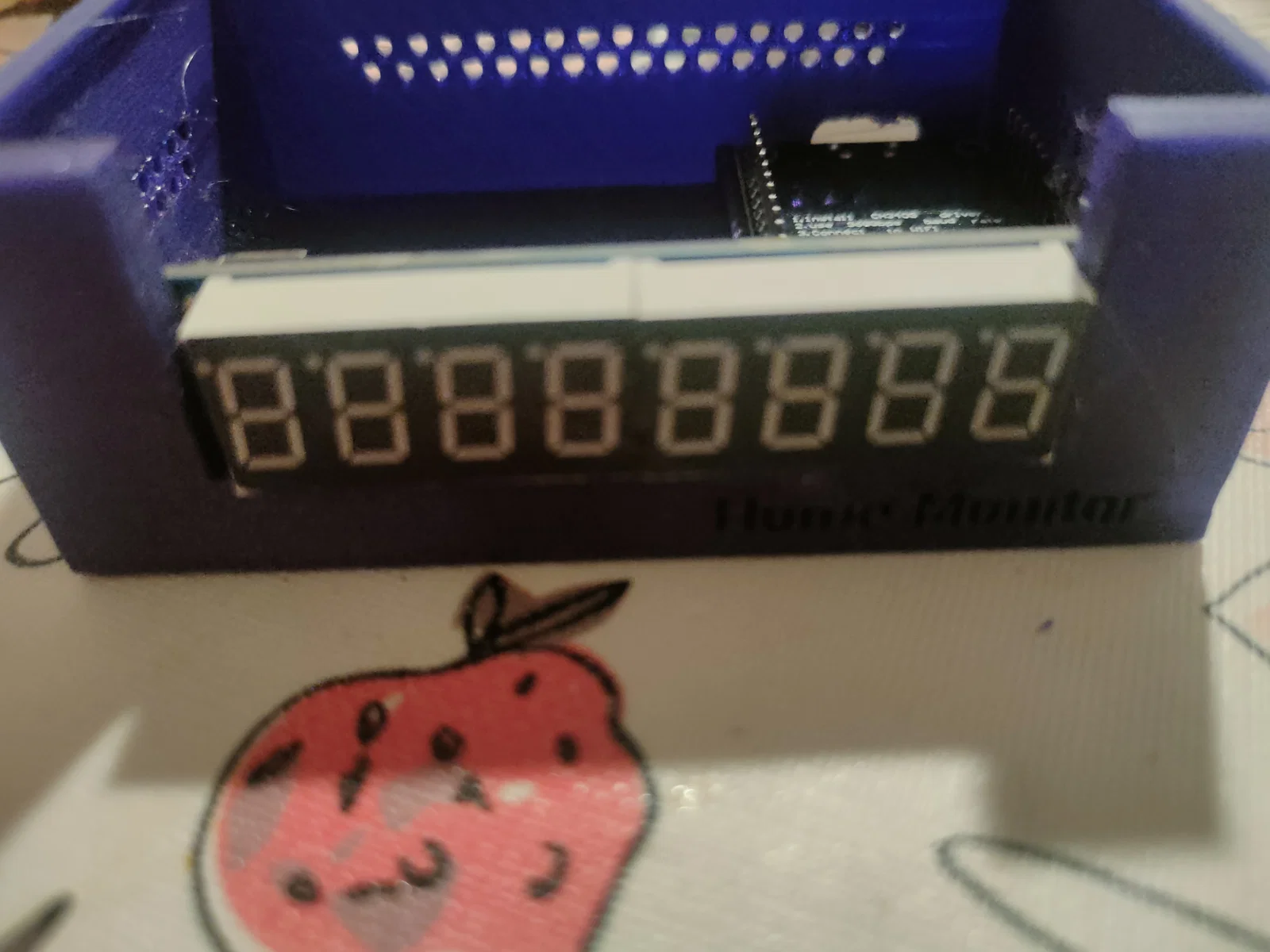

• Cửa sổ mặt trước được căn chỉnh chuẩn để hiển thị rõ nét module MAX7219.

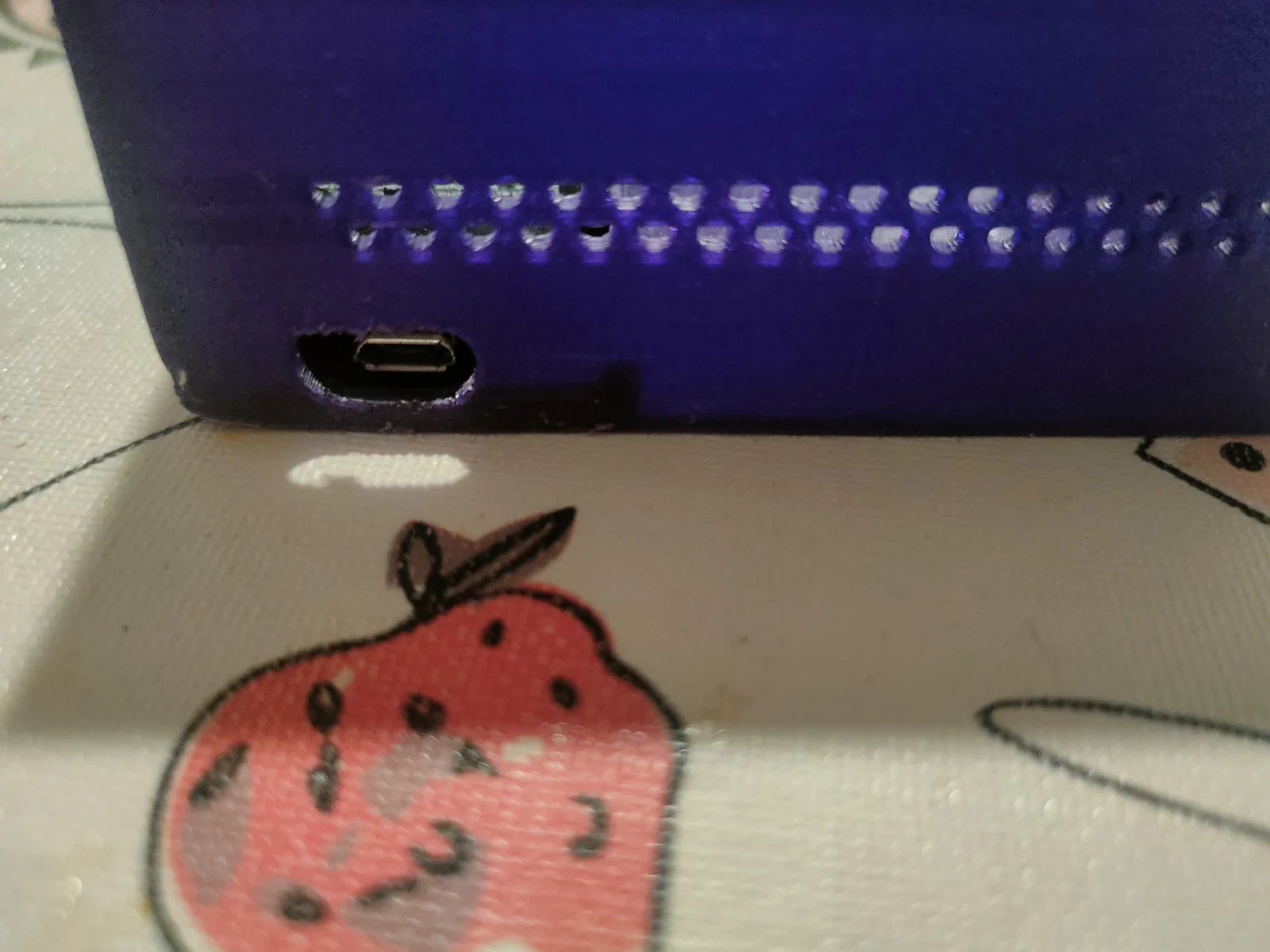

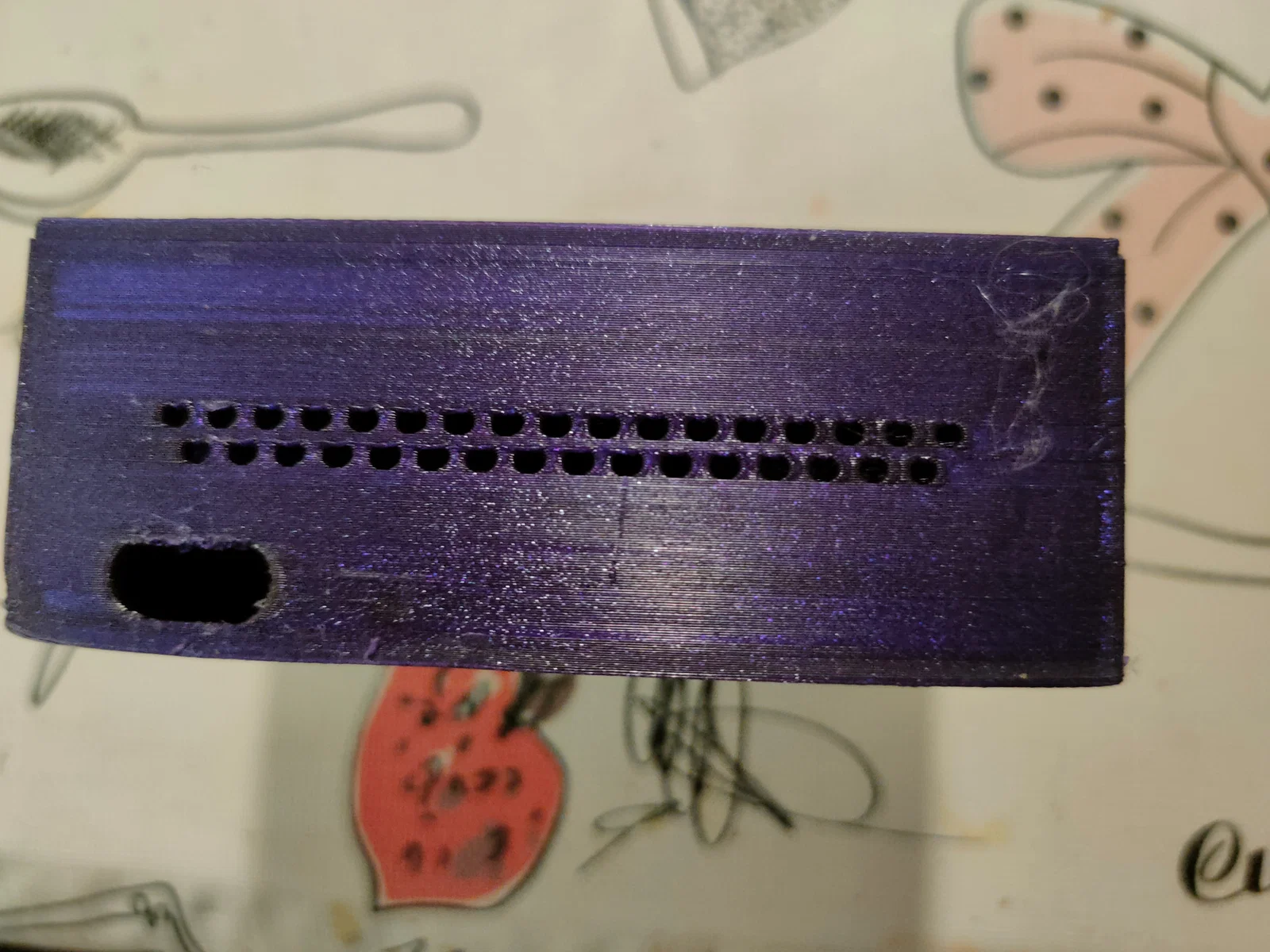

• Lỗ khoét chính xác giúp dễ dàng cắm cáp USB để cấp nguồn và nạp code.

Phần cứng cần chuẩn bị:

1. 1x NodeMCU Lolin V3 ESP8266 (phiên bản CH340). https://amzn.to/4sBUp3U
2. 1x Module MAX7219 LED 8 chữ số 7 đoạn. https://amzn.to/4lY7P86
3. Dây cắm Dupont cái-cái hoặc dây hàn để kết nối SPI. https://amzn.to/4dfrYEm

Mẹo in ấn:

• Chất liệu: PLA là lựa chọn tuyệt vời, hoặc bạn có thể dùng PETG nếu đặt thiết bị ở nơi có nhiệt độ cao.
• Độ dày (Infill): 15% hoặc 20% là đủ dùng.
• Support: Tùy vào hướng in, có thể bạn sẽ cần hỗ trợ (support) cho phần lỗ cắm cáp USB.
• Độ phân giải: 0.20 mm để có sự cân bằng tốt nhất giữa độ thẩm mỹ và thời gian in.

Nguồn: Dựa trên ý tưởng gốc ("WeMos D1 Mini MAX7219 7-Segment LED Box Case") của tác giả pongrut.
