Khung Rack 19" 2HE cho bộ chuyển đổi Waveshare RS485 TCP Gateway
Giá đỡ Rack 19 inch 2HE thiết kế chuyên dụng cho Waveshare RS232/485/422 sang PoE Ethernet. Giải pháp hoàn hảo để lắp đặt Modbus TCP Gateway vào tủ rack tiêu chuẩn, hỗ trợ điều khiển hệ thống năng lượng mặt trời thông qua evcc.io.
Mô tả

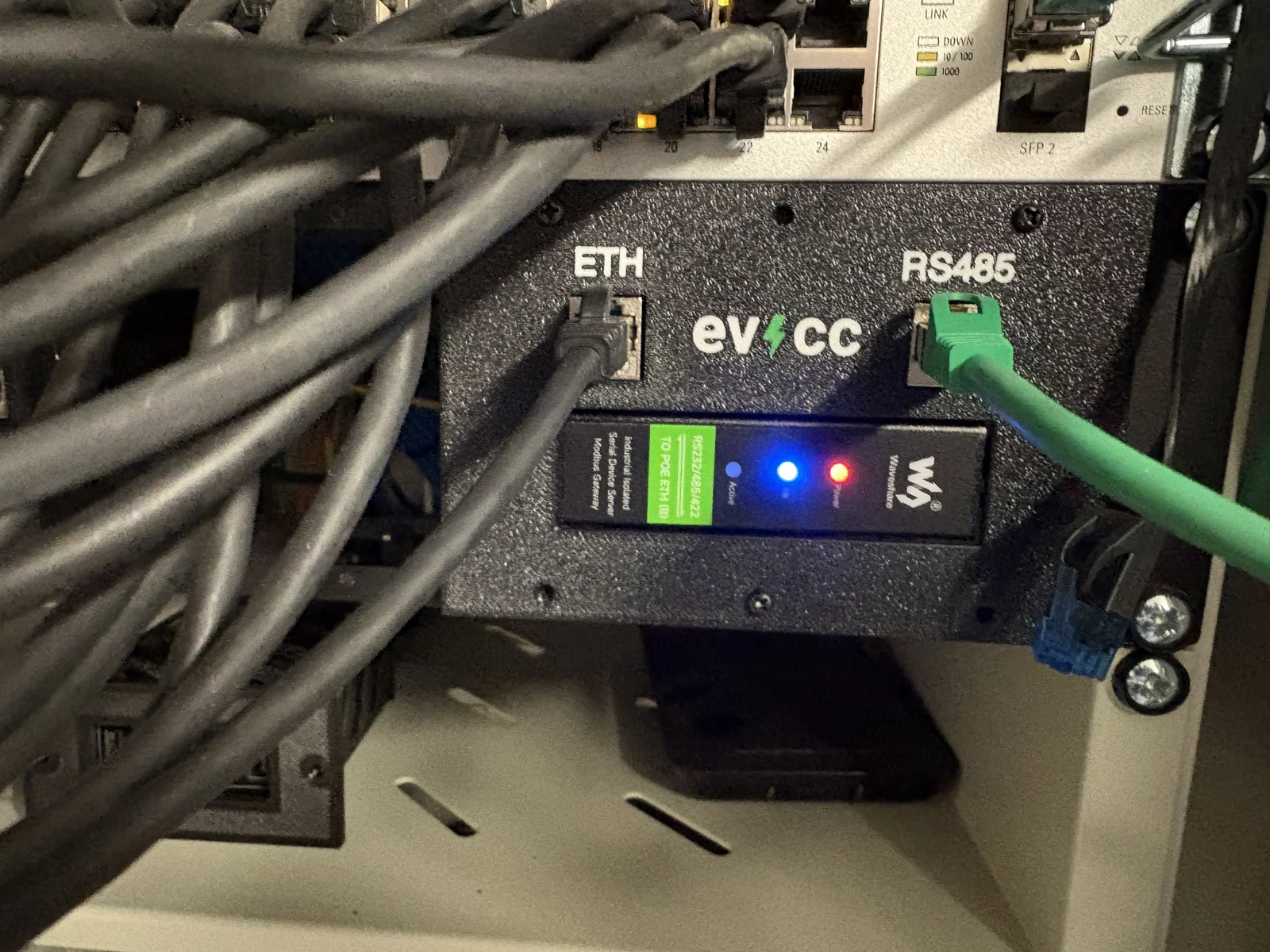

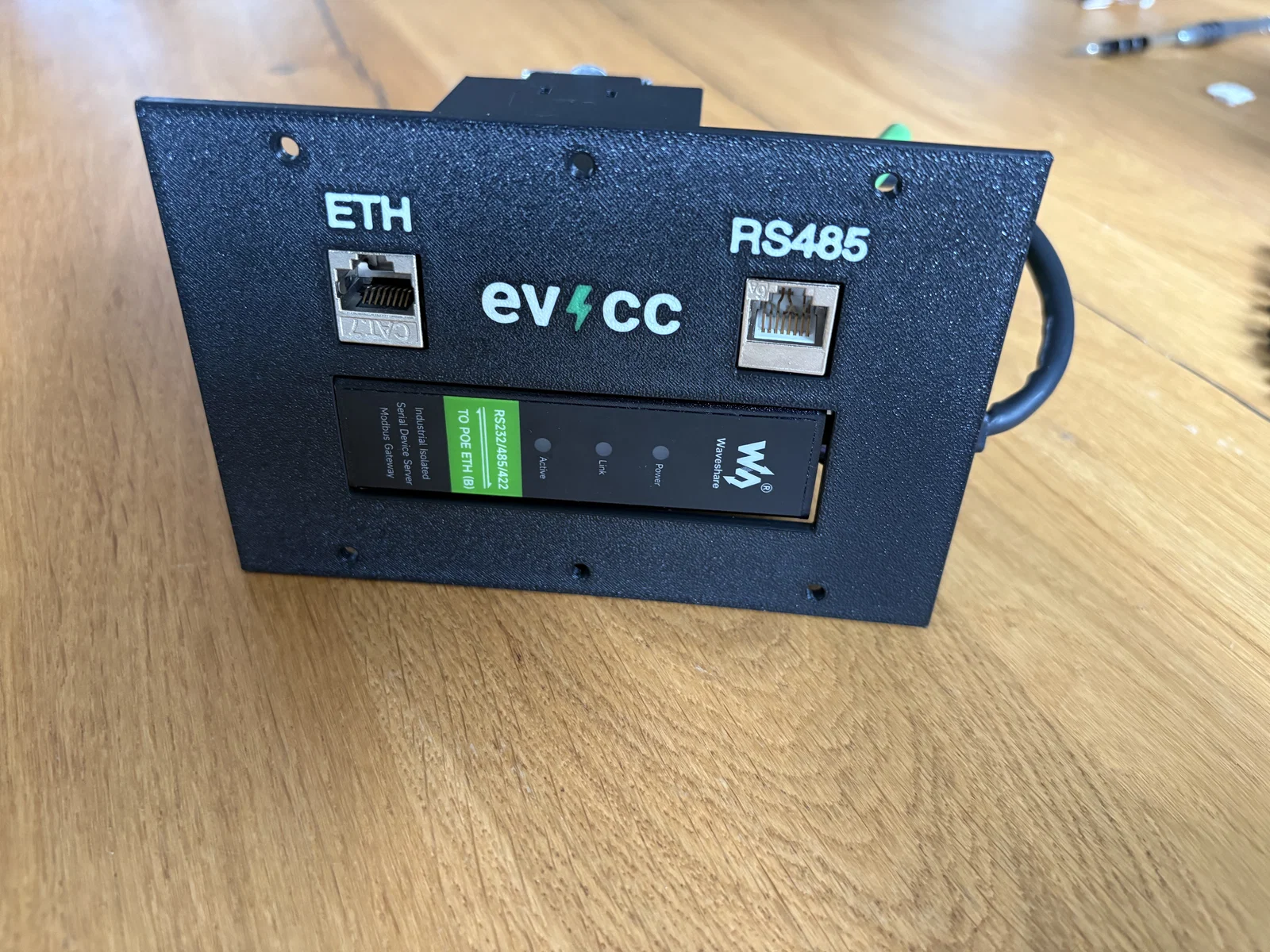

Đây là giá đỡ Rack 19" 2HE dành cho bộ chuyển đổi Waveshare RS232/485/422 TO POE ETH (B). Đây là một thiết bị Modbus TCP Gateway có hỗ trợ PoE. Mình dùng nó để kết nối và điều khiển Wallbox Heidelberg Energy Control với biến tần Fronius Symo Gen24 thông qua evcc.io. Giá đỡ này được thiết kế vừa vặn với mặt che tủ rack DAP 2 HE MP-1.
Linh kiện cần thiết
hoặc
- 1x Panel rack 19" DAP 2U (để tự in)

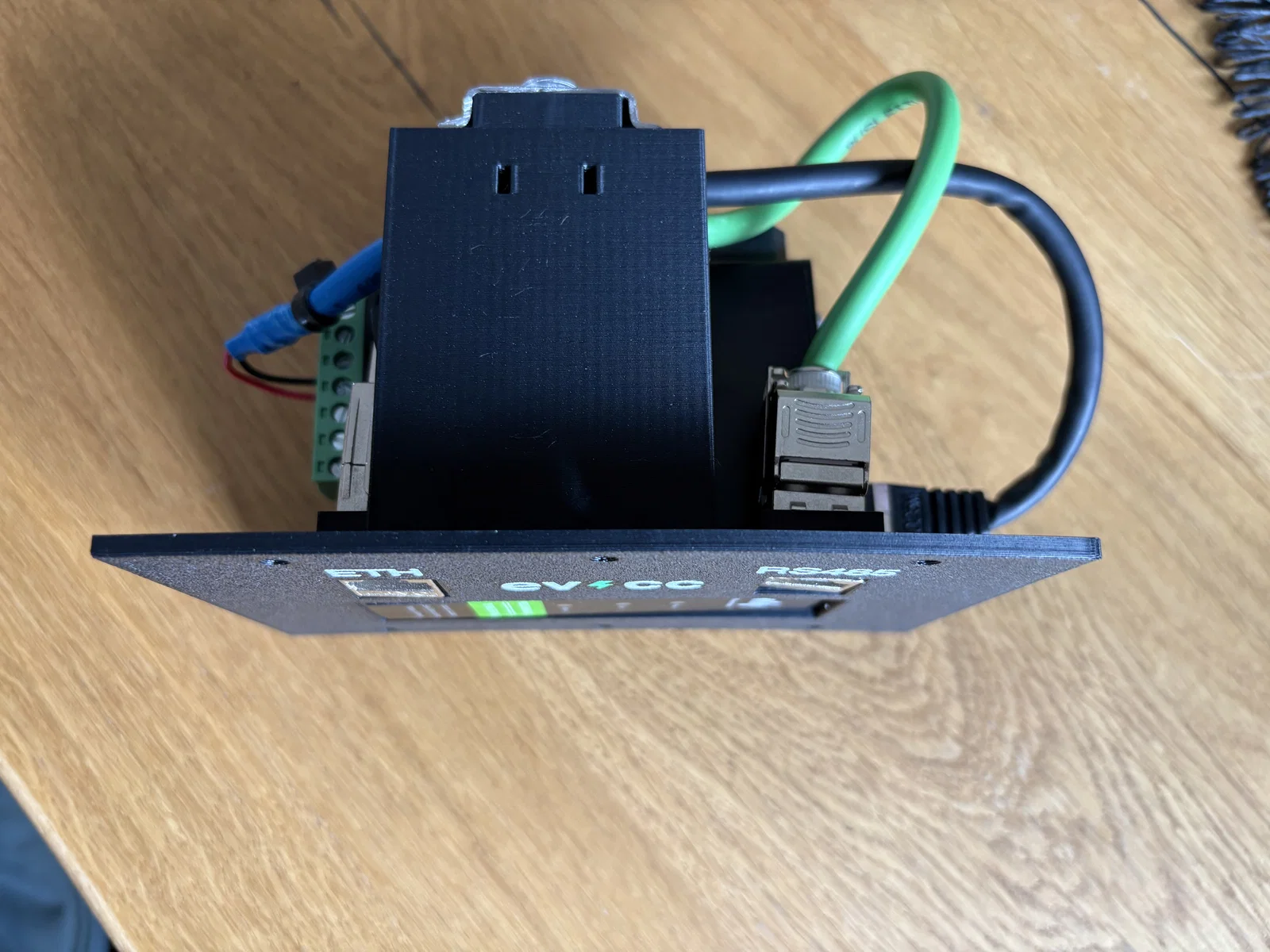

Để lắp ráp
-

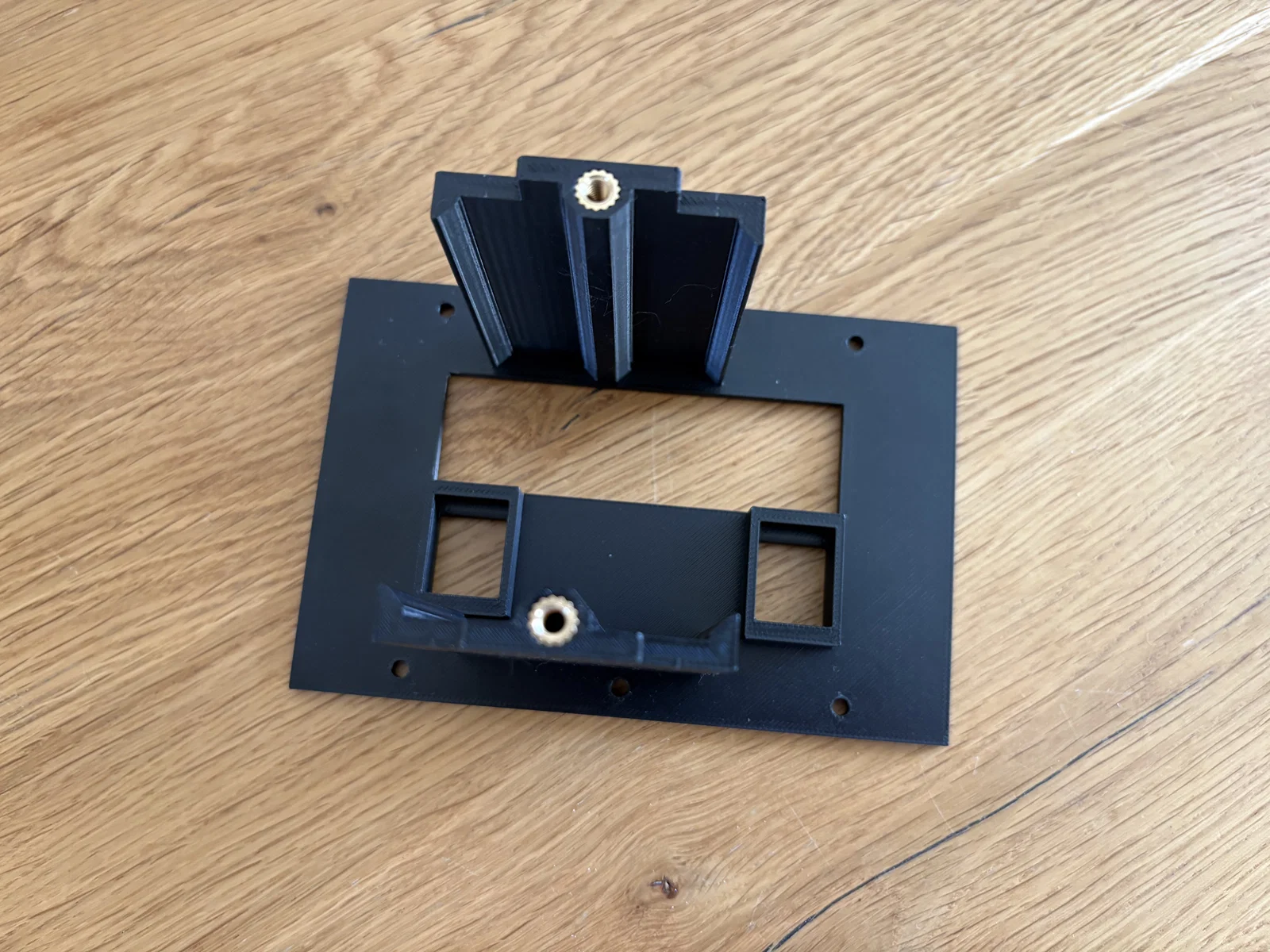

2x Ốc cấy nhiệt (heat-set insert) M4
-
2x Ốc vít M4
-
2x Long đền M4 chuẩn DIN 9021
-

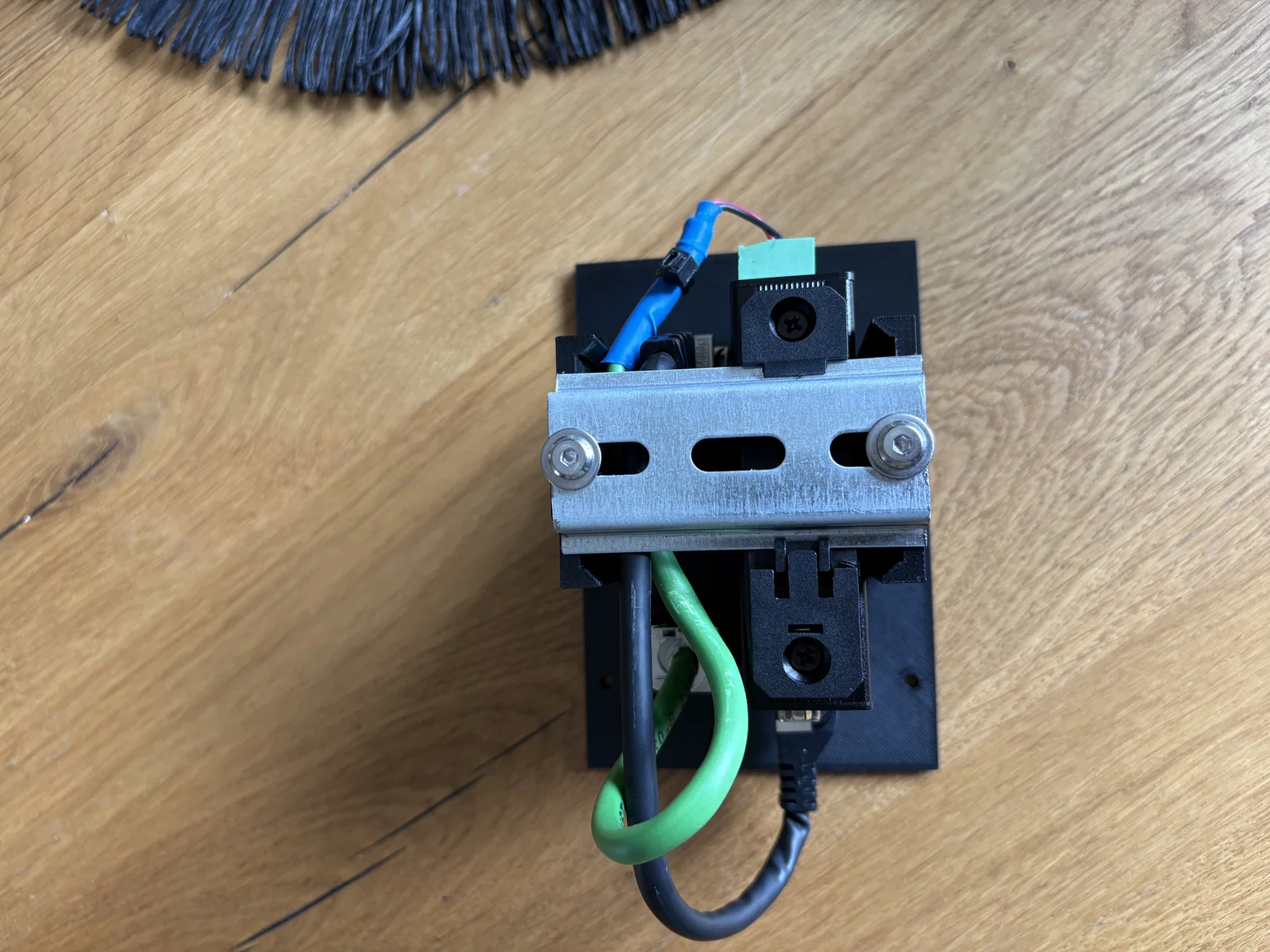

1x Thanh ray DIN 35mm
-
1x Đầu nối Keystone RJ45
-
2x Module Keystone RJ45
-
1x Dây nhảy (patch cable) 25cm
-
1x Dây Bus
Bạn có thể tùy chỉnh phần ghi chú/nhãn dán ngay trong phần mềm Slicer tùy ý. Mình đã in mẫu này bằng chất liệu PETG HF.
Nếu thấy hữu ích và muốn ủng hộ công sức của mình, bạn có thể mời mình một ly cà phê ☕
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
