Bộ nạp nhựa Power XL 345 cho máy in Prusa XL

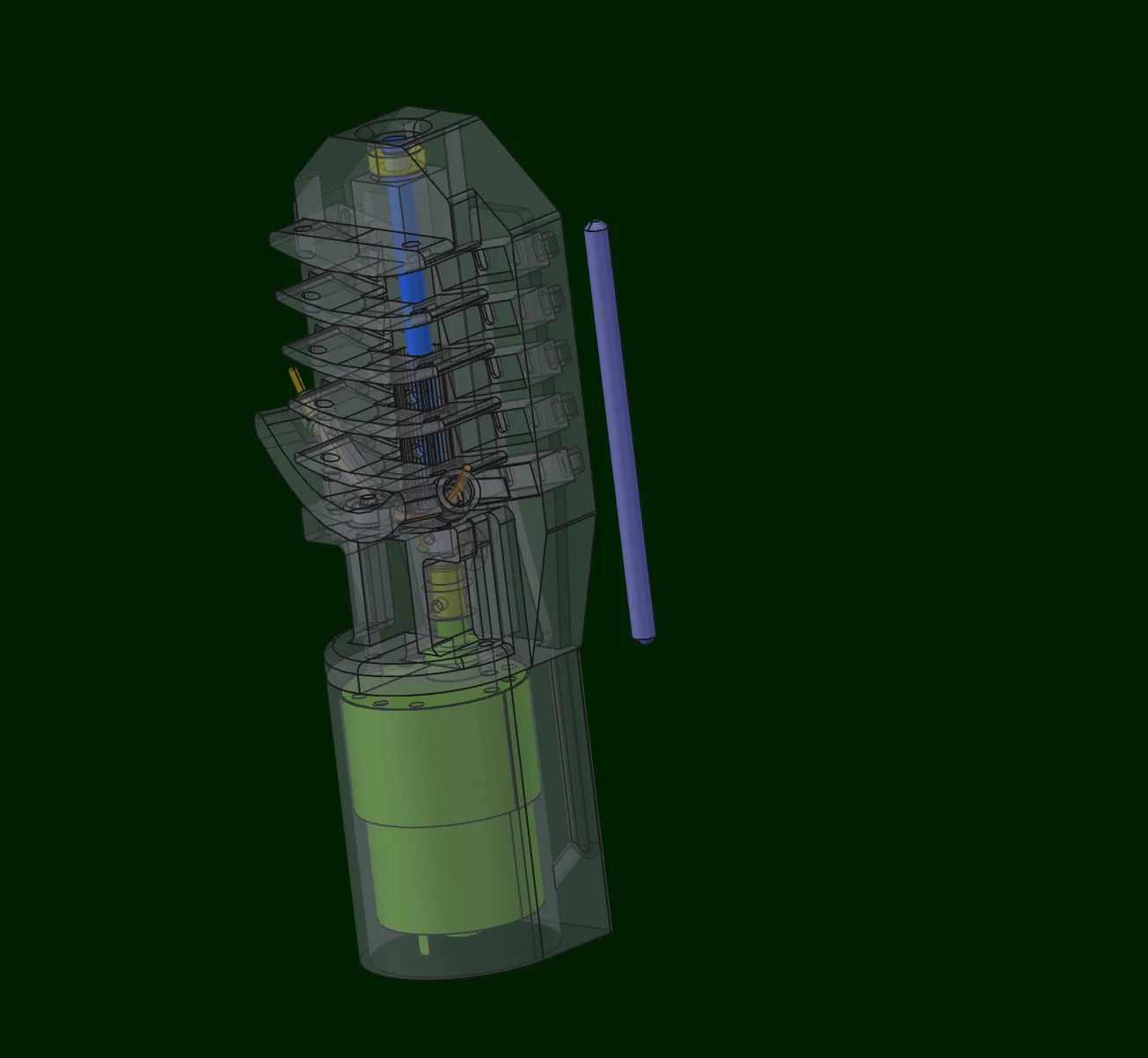

Prusa XL rất cần một bộ nạp sợi nhựa (filament loader). Thiết kế này tận dụng nguồn điện trực tiếp từ máy in Prusa XL (24V), rất dễ in (không cần hỗ trợ, không cần infill), lắp đặt đơn giản và hoạt động tốt cả với nhựa dẻo (flexible)!

Video

Danh sách linh kiện (Bill of Materials)

• Nhựa PETG
• Cáp 20 AWG 50 cm - $10 (cho 30m)
• 2 đầu cos tròn (ID 5mm) - https://s.click.aliexpress.com/e/_c3hCoQtF
• Đầu cos dẹt (đực và cái 2.8mm) - https://s.click.aliexpress.com/e/_c3dhSVUf
• 3 ốc M3x12
• 1 đai ốc T-nut M3 cho nhôm 3030 https://a.aliexpress.com/_Eyj33i0 hoặc có thể in 3D đai ốc cho nhôm 3030 dùng ốc M3
• Tùy chọn: ốc lục giác chìm M3x6 (cho mỗi sợi filament) https://www.aliexpress.com/item/32865464785.html
• Động cơ JGB37-520 24V - 600 RPM - https://s.click.aliexpress.com/e/_c3jJHTJV
• Thanh kim loại 5mm OD (nhôm/thép) - https://s.click.aliexpress.com/e/_c2Js8XxV (tùy chọn, có thể in 3D)
• Khớp nối trục 6mm sang 5mm - https://s.click.aliexpress.com/e/_c35DHFSF
• Bánh răng đùn nhựa MK7/MK8 40 răng (5mm ID) cho mỗi sợi - https://s.click.aliexpress.com/e/_c33SBYob
• Ít nhất 1 ốc M3x45 cho phiên bản 3 sợi (55mm cho 4 sợi; 65mm cho 5 sợi) - https://www.aliexpress.com/item/32810872544.html
• 1 vòng bi MR115-2RS 5x11x4mm - https://s.click.aliexpress.com/e/_c3MF7zF5
• Vòng bi 683ZZ 3x7x3mm (cho mỗi sợi) - https://s.click.aliexpress.com/e/_c3v5cbf9
• Công tắc hành trình 16mm KW11-3Z (cho mỗi sợi) - https://s.click.aliexpress.com/e/_c4F8QI9z
• Ống dẫn PTFE
• Đầu nối nhanh PC4-M6 cho mỗi sợi - https://s.click.aliexpress.com/e/_c4bxe3qF

Hướng dẫn in

Mở file 3mf trong PrusaSlicer cho phiên bản 3 sợi. Không cần dùng support hay infill.

Nếu muốn dùng 4 hoặc 5 sợi, hãy lấy file từ thư mục 4/5 filaments. Các chi tiết về hộp động cơ và phím nhấn đều giống nhau.

Lắp ráp và cài đặt

Lắp vòng bi 683ZZ vào phím nhấn. Dùng ốc M3x6 hoặc chốt in 3D (đã bao gồm) để cố định.

Tùy chọn: sơn phần đầu:

Chèn ống PTFE (32 mm), cắt tỉa rồi lắp đầu nối PC3-M6:

Phím nhấn đầu tiên đã xong.

Cắt bỏ phần cầu nối (bridges) rồi lắp 3 công tắc:

Dùng ốc M3x12:

Lắp động cơ:

Cắt một thanh 65 mm (hoặc in trục nhựa 65mm), lắp khớp nối 6mm-5mm, sau đó lắp các bánh răng đùn và vòng bi MR115-2RS.

Kết nối động cơ vào khung bằng 2 ốc M3x12:

Tuốt vỏ dây điện (3 cm) rồi hàn lại:

Cắt dây, luồn qua lỗ trên động cơ và bấm đầu cos:

• Dây nối nguồn máy in (32 cm): hai đầu cos tròn và 2 đầu cos cái 2.8mm
• Dây nối công tắc (15 cm): một đầu cos cái 2.8mm và một đầu cos đực 2.8mm

Kết nối vào nguồn máy in Prusa XL:

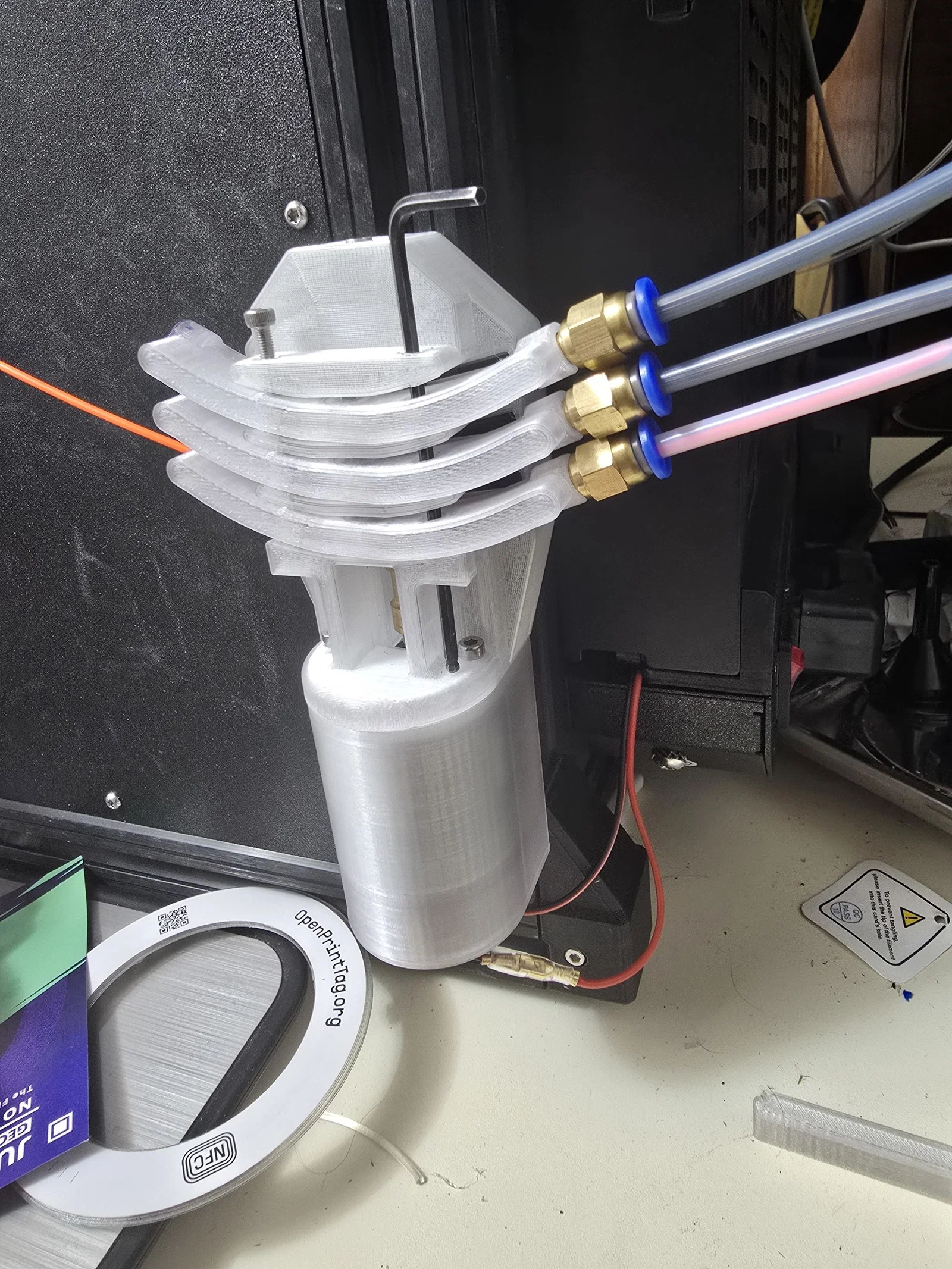

Lắp thiết bị vào khung bên, chèn đai ốc T-nut M3 vào nhôm 3030 rồi siết ốc M3 (sau khi đã nâng trục bánh răng lên):

Kết nối dây vào động cơ:

Lắp các phím nhấn và cố định bằng ốc M3x45 ở phía bên trái. Để an toàn, có thể khóa phím nhấn bằng thanh kim loại M3 của Prusa hoặc ốc M3x45.

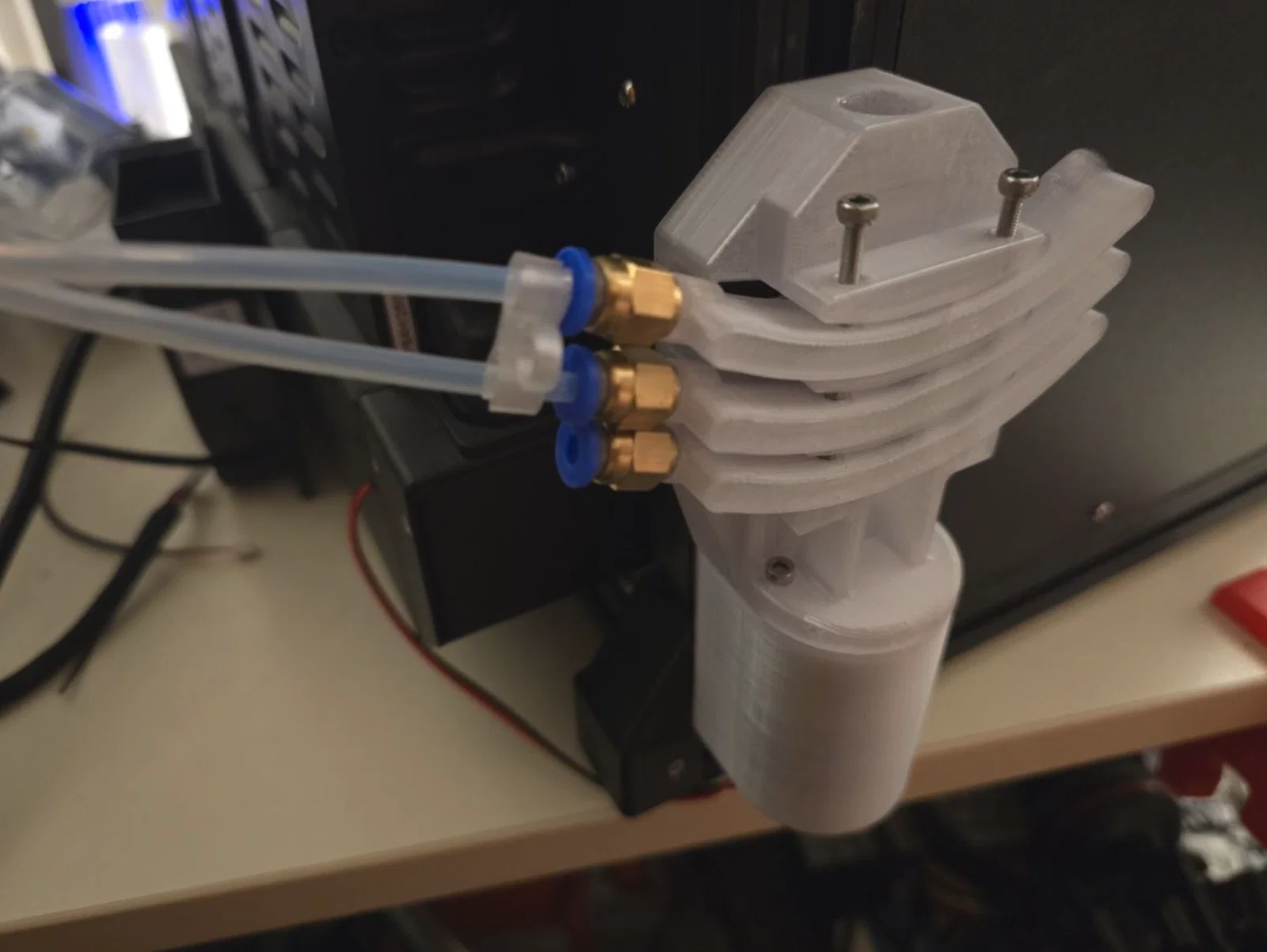

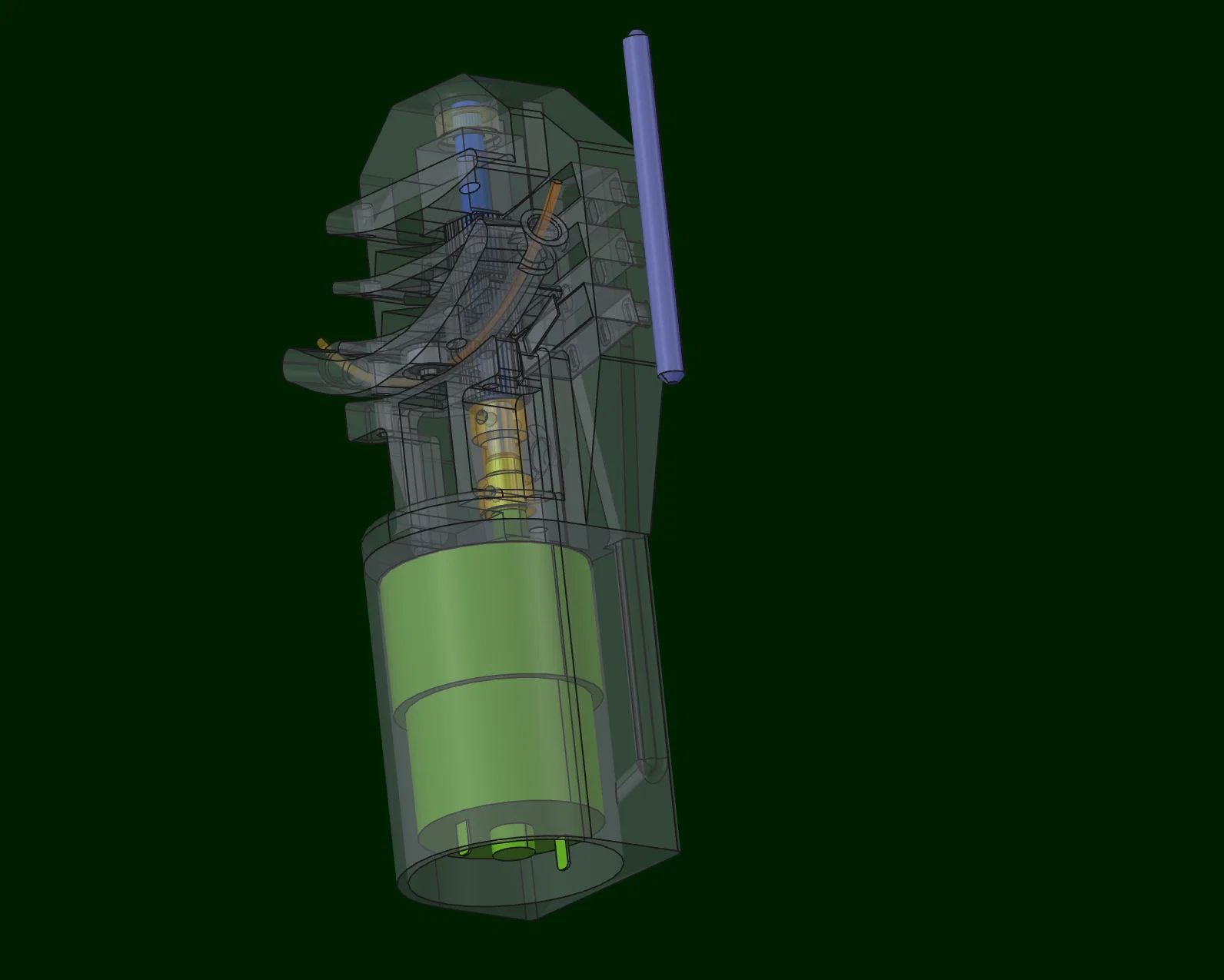

Các phiên bản thử nghiệm sớm

Mẫu này không thiết kế để dùng chung với cảm biến filament gắn bên hông (vì mình không dùng nó). Các model sau đây sẽ tương thích với cảm biến bên hông:
