Bộ chuyển đổi IFS AD5X cho đầu nối PC4-M10

Tác giả GreatSunJeste_263041

Lượt tải
134
Lượt thích
53
Lượt coi
1.402

File 1 3,8 MB

  • IFS_Cap_PC4-M10_1775998046.stlSTL · 3,8 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#276493
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Sau khi bị đứt tay vì cái vòng đệm sao (star washer) rồi làm mất tiêu cái món đồ chết tiệt đó ở đâu dưới gầm bàn in, mình đã lấy thước kẹp ra đo và thiết kế cái này. Nó thay thế hoàn toàn các nắp đậy và vòng đệm cũ, giúp bạn thay ống PTFE cực kỳ dễ dàng khi cần.

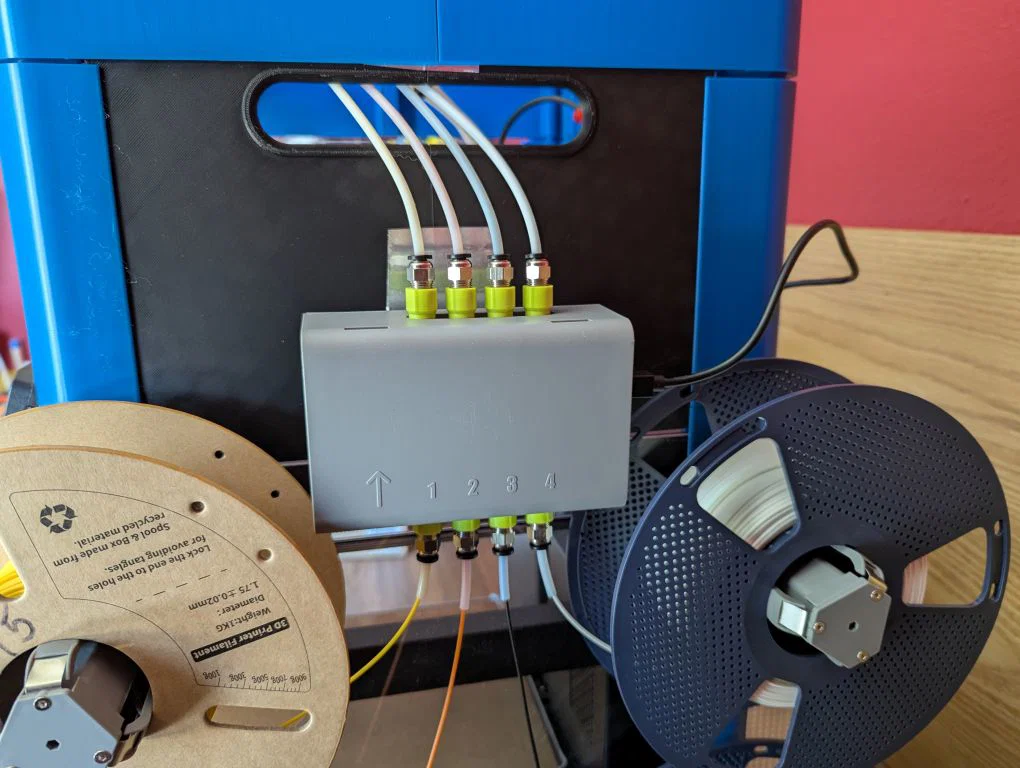

Phần cổ xoay vào khớp nối IFS chỉ cần vặn chặt bằng tay khoảng một phần tư vòng là sẽ khóa chặt vào vị trí. Khớp nối PTFE có thể vặn chặt bằng tay để sử dụng hoặc nếu muốn chắc chắn hơn, bạn có thể dùng cờ-lê để siết thêm một chút.

Mình in cái này bằng nhựa PLA với lớp brim bên ngoài, chiều cao lớp in 0.16mm. Từ lúc lắp đến giờ mình chưa gặp vấn đề gì như bị lỏng hay tắc nghẽn khi đẩy sợi nhựa cả.

Bạn cần đút ống PTFE vào sâu hết mức cho đến khi nó chạm đáy, khoảng 35mm (tùy thuộc vào việc bạn vặn khớp nối chặt đến mức nào). Phần cổ nối có thiết kế lỗ vừa vặn để hỗ trợ căn chỉnh cho chính xác.
