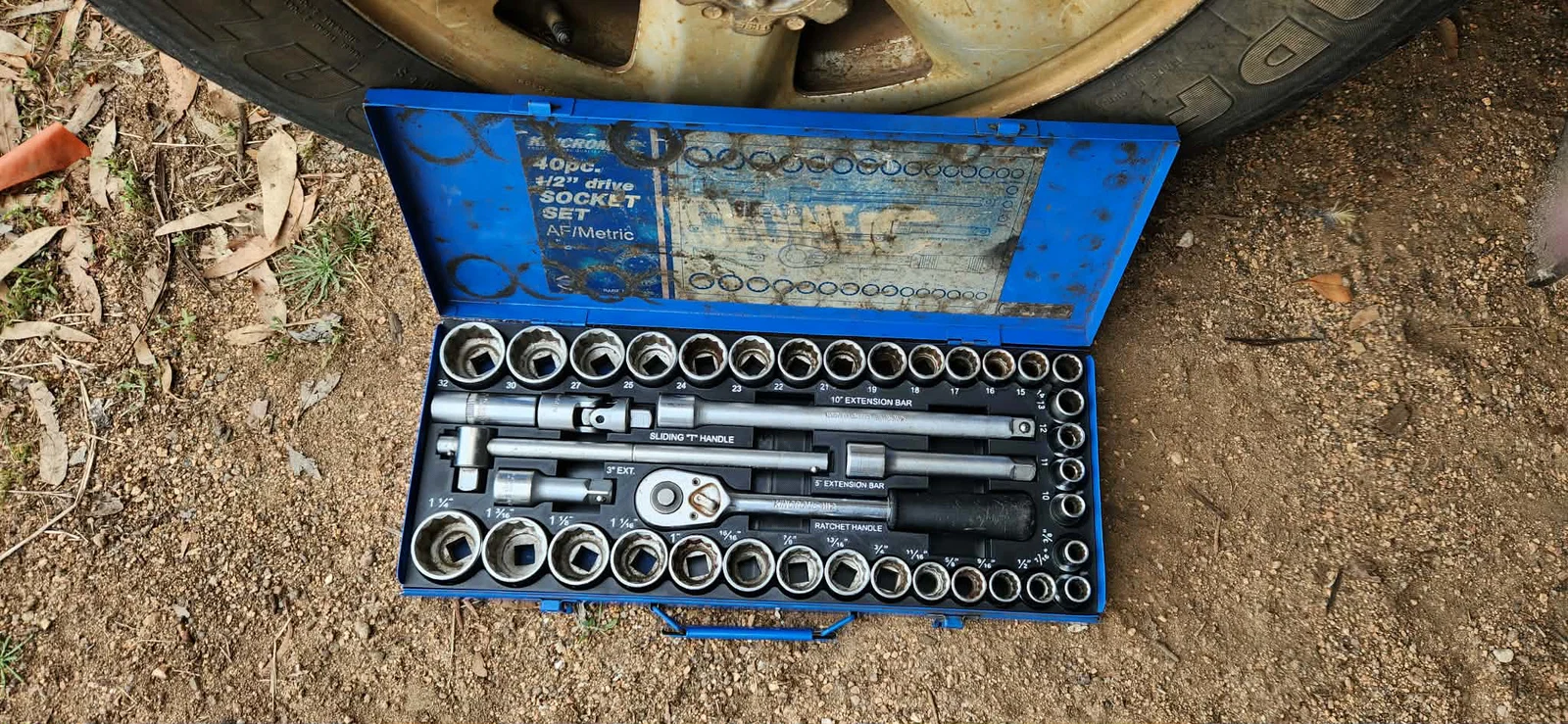

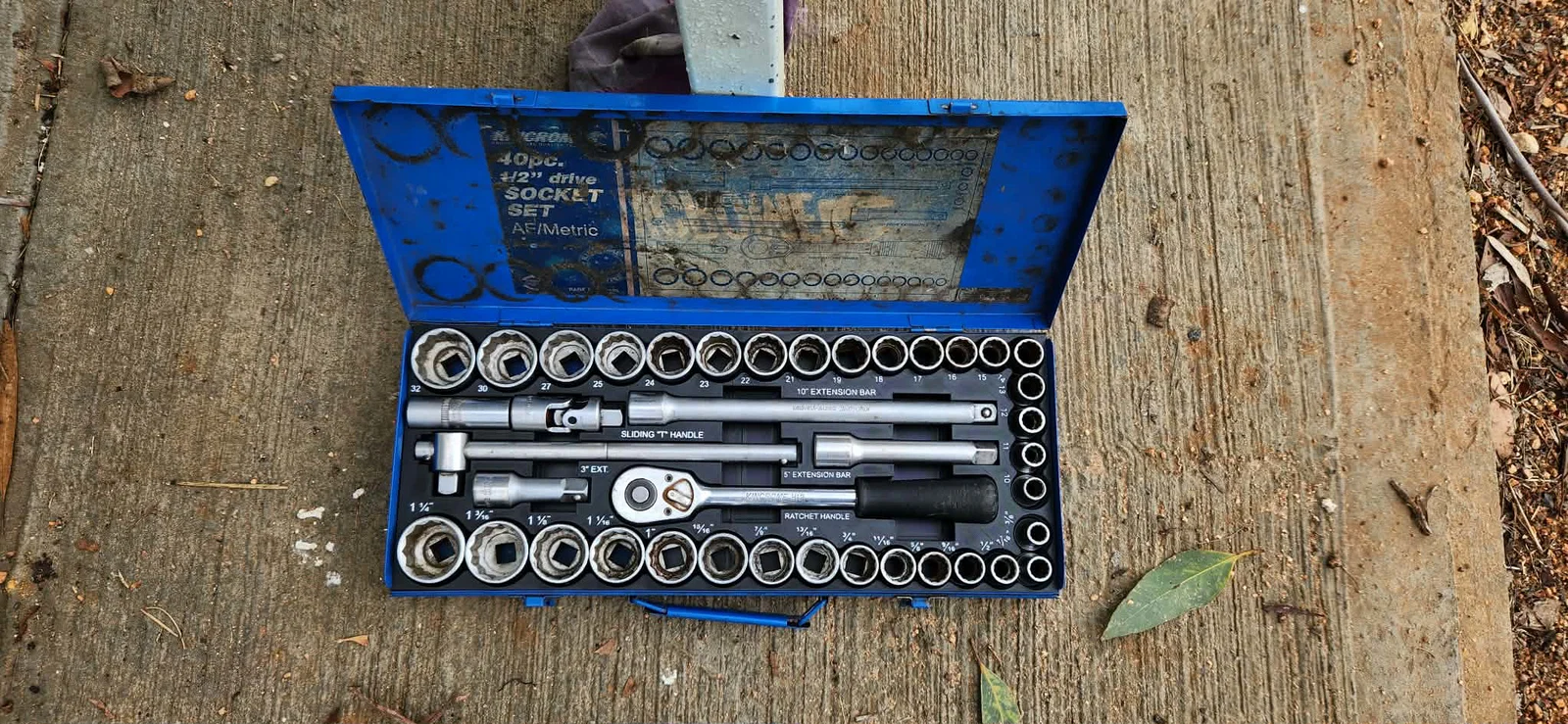

Khay nhựa thay thế cho bộ đầu tuýp Kinchrome 40 chi tiết

Khay nhựa thay thế cho bộ đầu tuýp (socket) Kinchrome 40 chi tiết ½" hệ AF/Metric.

Khay cũ của bộ đồ nghề nhà người thân bị mủn nát hết nên họ nhờ mình in cái mới. Mình tìm mãi không thấy mẫu nào chuẩn cho bộ này nên đành tự thiết kế luôn. Chia sẻ lại cho bác nào cũng đang gặp tình trạng tương tự nhé.

Phần khay được chia nhỏ để vừa bàn in với khớp nối đuôi én (dovetail), mình làm hơi khít một chút để các mảnh giữ chặt vào nhau.

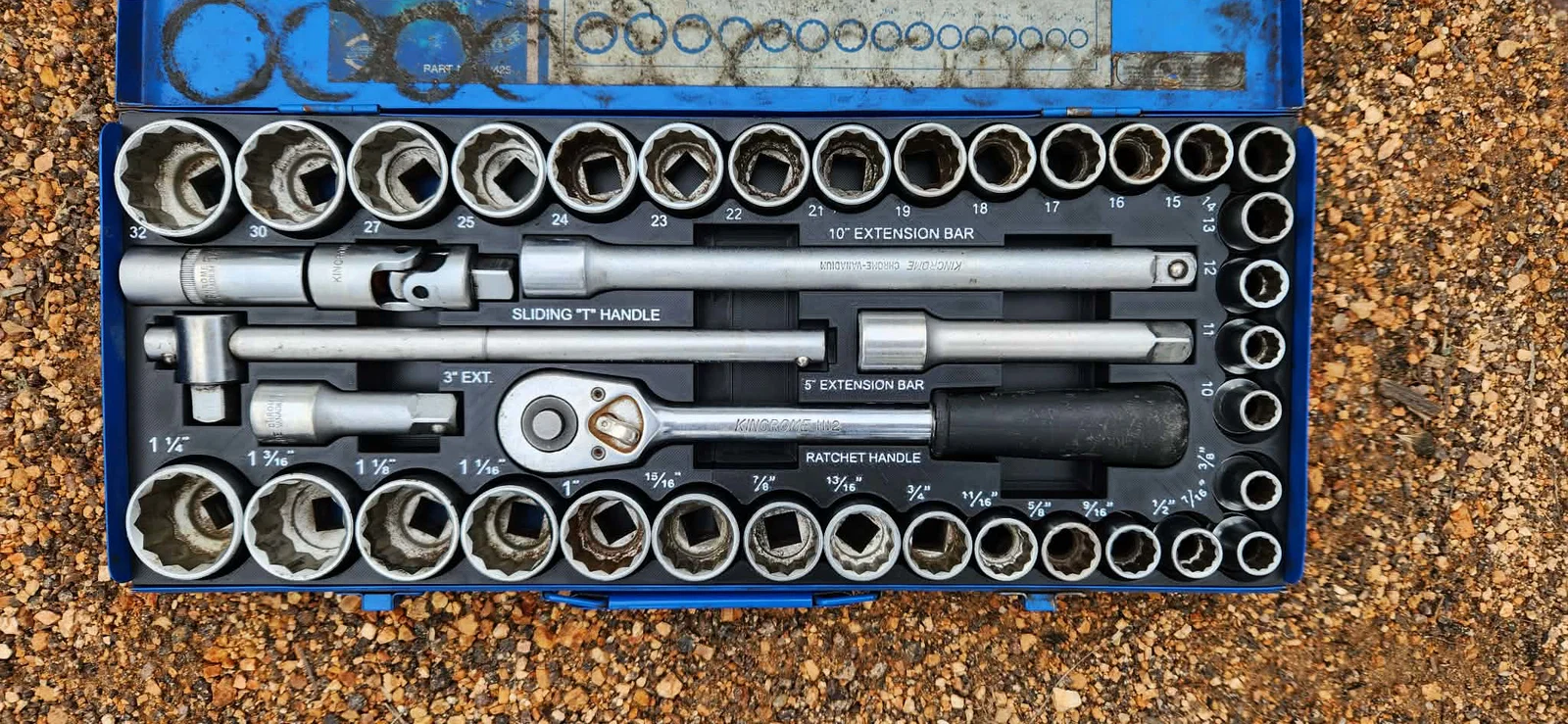

Các nhãn ghi kích thước là các sub-object, cùng màu và cùng mặt phẳng với khay. Các bác có thể chỉnh file .3mf để làm nổi nhãn lên hoặc đổi thành negative part để khắc chìm vào trong tùy ý.

Do hạn chế về không gian nên không phải tất cả các nhãn kích thước đều hiển thị trên mô hình. Mình ưu tiên thiết kế sao cho vẫn in được rõ nét với đầu phun .4.

Nếu bác nào cần file gốc Fusion360 thì cứ nhắn mình, mình sẽ xem xét để chia sẻ luôn nhé.
