Khay Đựng Khuôn Nạp Đạn 3 Vị Trí - Hệ Gridfinity

Tác giả Kaugalaz_721440

Lượt tải
17
Lượt thích
6
Lượt coi
192

File 2 2,3 MB

  • Plate_1775286900.stlSTL · 71,8 KB
  • 3Die_Spoon_ShellHolder_1775286902.stlSTL · 2,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

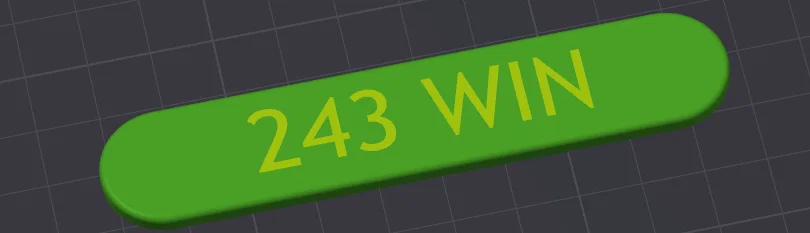

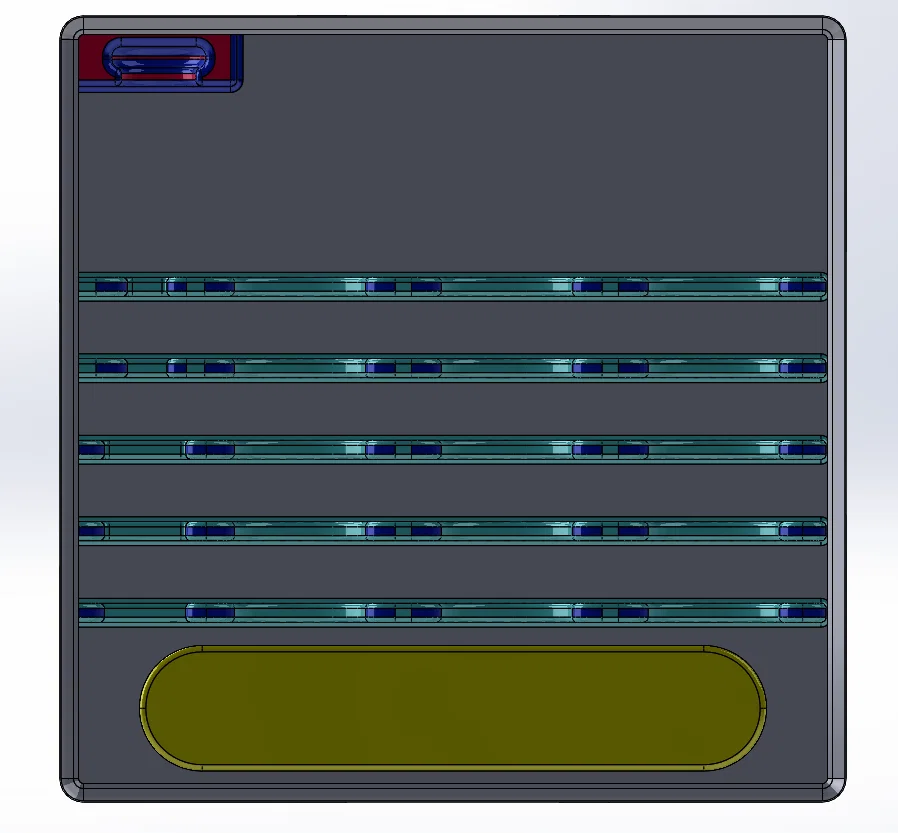

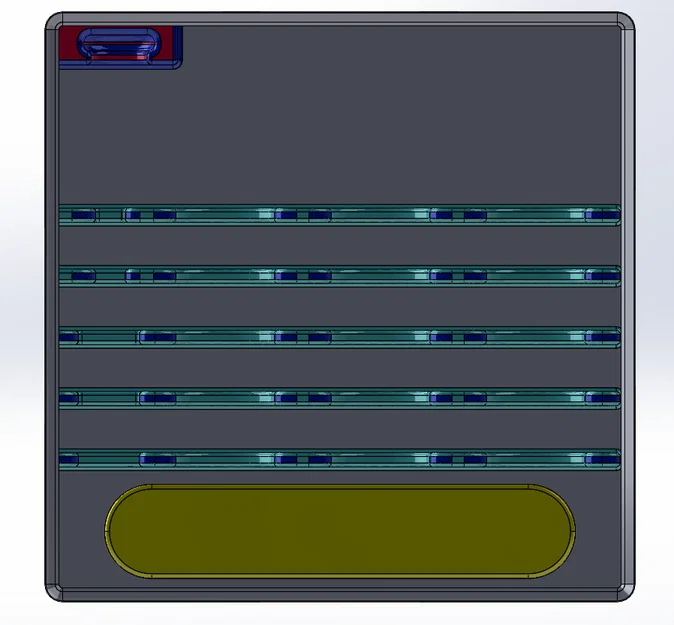

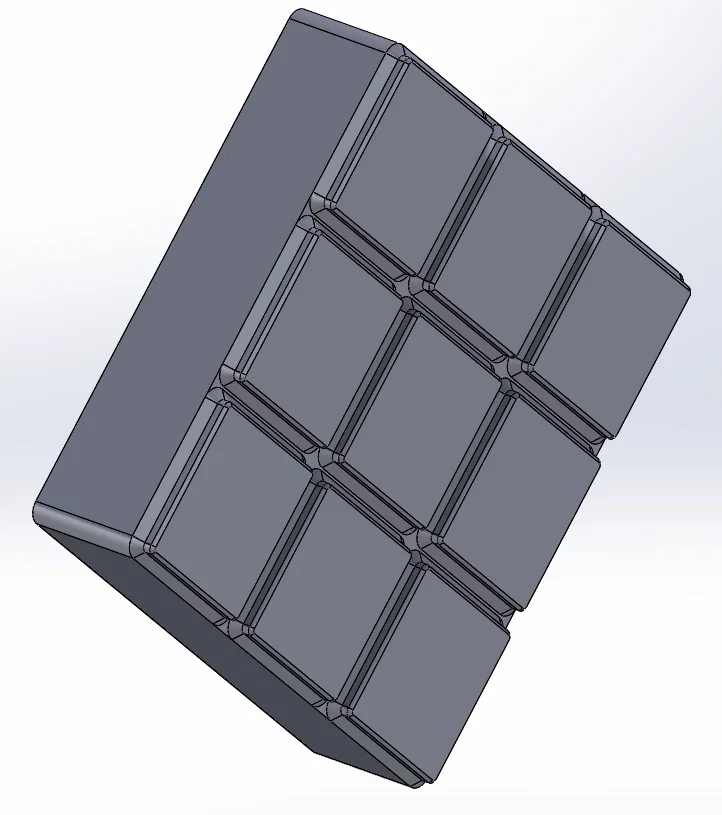

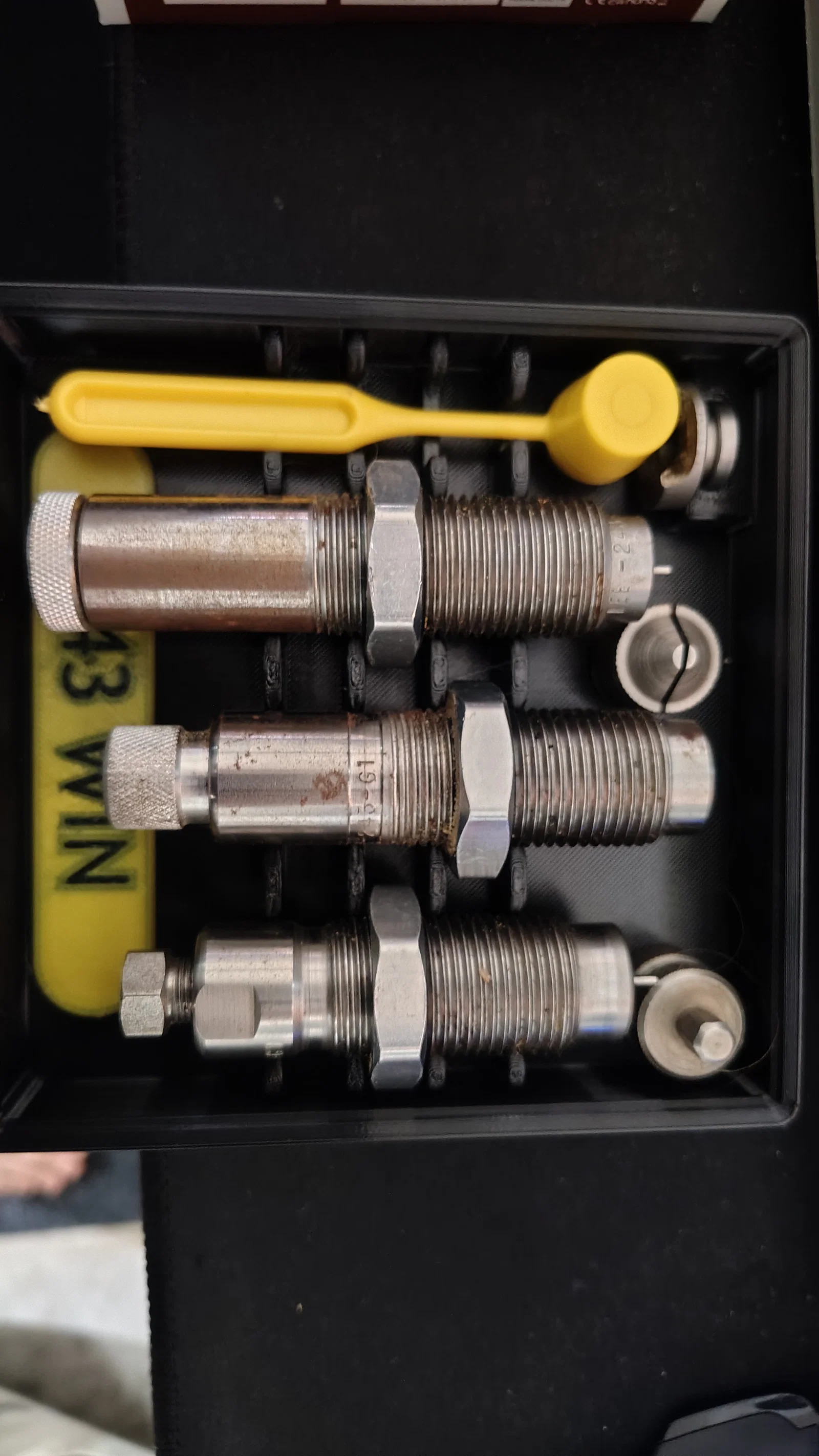

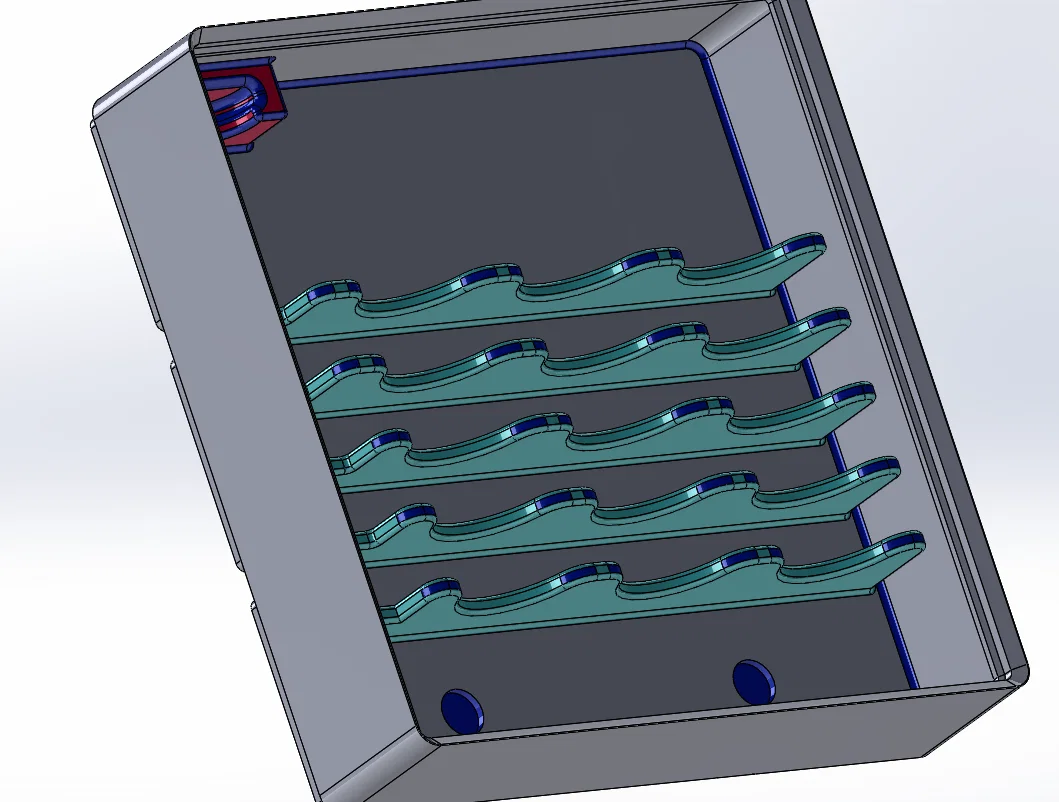

Mình đã tạo cái khay này bằng Gridfinity generator (không phải AI), sau đó thiết kế phần lòng bên trong để vừa vặn cho 3 khuôn (die), một muỗng đong thuốc súng và khay giữ vỏ đạn. Khá ngạc nhiên là chưa thấy ai làm khay nạp đạn kiểu Gridfinity, mình muốn nó nằm cố định trong ngăn kéo và chiếm ít diện tích hơn. Ảnh chụp sản phẩm in là phiên bản cũ hơn một chút, cần thêm một chút support do chiều dài của nó. Các vòng khóa sẽ có đủ không gian vì khoảng cách giữa mỗi thanh đỡ là 10mm, cho phép bạn xếp so le nếu cần. Phần bảng tên có thể in đa màu hoặc bạn có thể "khắc" chữ trong slicer để đánh dấu loại khuôn cần dùng.

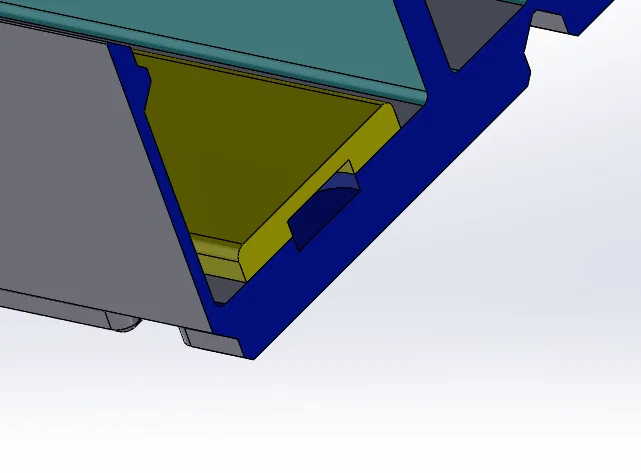

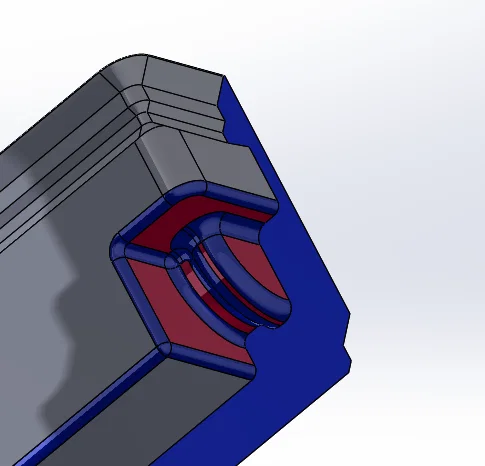

Sử dụng 4 nam châm kích thước 8mm*1.5mm. Dung sai lỗ khá hẹp ở mức 8.1mm, nên bạn nhớ kiểm tra máy in đã được tinh chỉnh chuẩn xác nhé.

ĐÃ THỬ NGHIỆM:

  • Lee .243 Winchester ✅
  • Simplex 9mm ✅
  • Hornady Custom Grade 7mm-08 Remington ❌ (Chốt quá dài không vừa)

Nếu mọi người thấy hứng thú, mình sẽ làm thêm các kích thước khác. Sắp tới chắc chắn sẽ có thêm khay dài hơn cho 2 khuôn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
2,3 MB
File lớn nhất
2,3 MB
