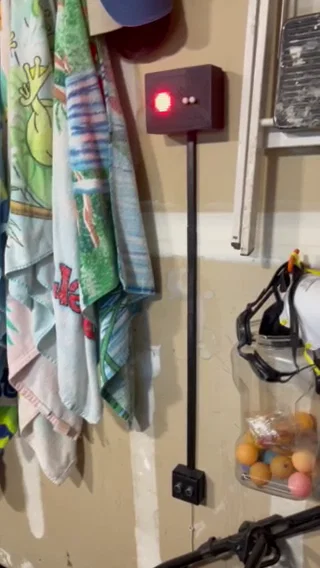

Bộ Hỗ Trợ Đậu Xe Dùng Arduino kèm Vỏ In 3D

Bạn cần in các món sau từ thư mục STL files: Ultrasound Inner Housing, Ultrasound Outer Housing, Box Bottom, Box Top, 2 cái của file Actuator, 2 cái của file Button, và 3–5 miếng cable runs (tùy bạn muốn gắn màn hình cao cỡ nào). Mình in toàn bộ bằng PETG với thiết lập tiêu chuẩn (layer 0.2mm, 3 walls, 3 top & bottom layers, 10% infill) trừ phần nút bấm. Riêng nút bấm thì mình đổi qua TPU đổ đặc (solid fill) để nhìn tương phản và dễ press-fit vô trục actuator hơn. Lúc đầu mình có thử thêm chữ lên model 3D cho phần Box top ngay dưới nút SEL (trái) và SET (phải), nhưng nó làm bản in bị lỗi trên máy mình nên mình để trơn, không đánh dấu.

Tất cả đều được thiết kế để in không cần supports, và mấy miếng cable runs nên in với mặt hở úp xuống, dùng thiết lập bridging phù hợp với máy và filament của bạn. Ngoài ra nhớ bật tùy chọn “pause for small areas” trong slicer, nếu không thì mấy trụ nhỏ và phần nhô ra trên thiết kế sẽ bị xoắn tít lại giống kem ốc quế khi đang in.

Phần lắp ráp, đi dây, code, vận hành và test được mô tả chi tiết trong file zip đính kèm. Bắt đầu với "Arduino_Garage_Parking_Assistant_Guide.pdf". Mình đã lấy các thư viện dạng .zip cần thiết và để riêng ra (vì nó không thích kiểu có một file .zip nằm trong một file .zip khác).
