Máy in Tampon xoay chính xác dùng cho phục chế mặt số đồng hồ

Tampógrafo Circular de Precisión para Relojería (Máy in tampon xoay chính xác cho đồng hồ)

1. Giới thiệu và Khái niệm

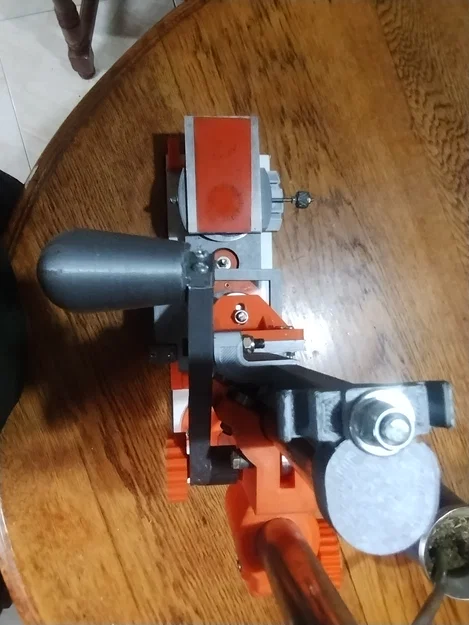

Dự án này giới thiệu một chiếc máy in tampon dạng xoay (tampógrafo circular) được thiết kế đặc biệt để phục vụ công tác phục chế và cá nhân hóa mặt số (dial) đồng hồ.

Khác với các mẫu di chuyển theo đường thẳng, thiết kế này chọn phương thức chuyển động xoay, giúp tiết kiệm không gian và giảm bớt số lượng linh kiện, tạo ra một công cụ nhỏ gọn và tiện lợi hơn cho xưởng chế tác đồng hồ. Mục tiêu là đạt được độ chính xác đến từng micromet khi in trên các bề mặt nhỏ.

• https://www.youtube.com/shorts/SBsj8VwtY4o

Lời cảm ơn và Tài liệu tham khảo:

Đây là một bản "Remix" kết hợp các giải pháp từ nhiều tác giả trong cộng đồng 3D.

· Tham khảo hình ảnh: Để hiểu cách vận hành, tôi khuyên bạn nên xem video này của một nghệ nhân phục chế đang sử dụng hệ thống tương tự: www.youtube.com

· https://www.youtube.com/watch?v=FusniawPkCc

Ý tưởng về máy in tampon cho đồng hồ này được đúc kết từ nhiều thiết kế mà tôi tìm thấy trên internet từ các thợ đồng hồ khác nhau.

2. Các thành phần của hệ thống

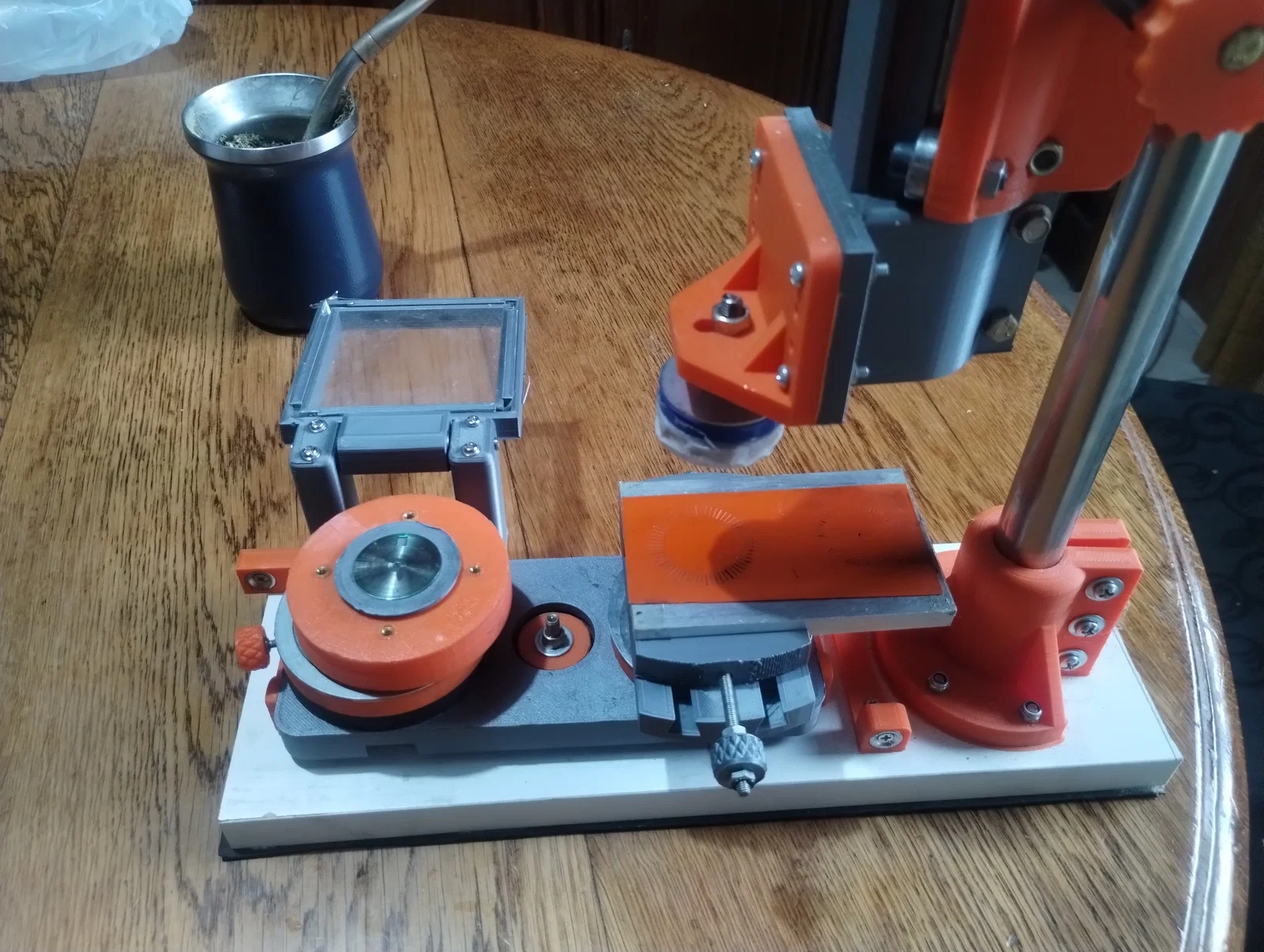

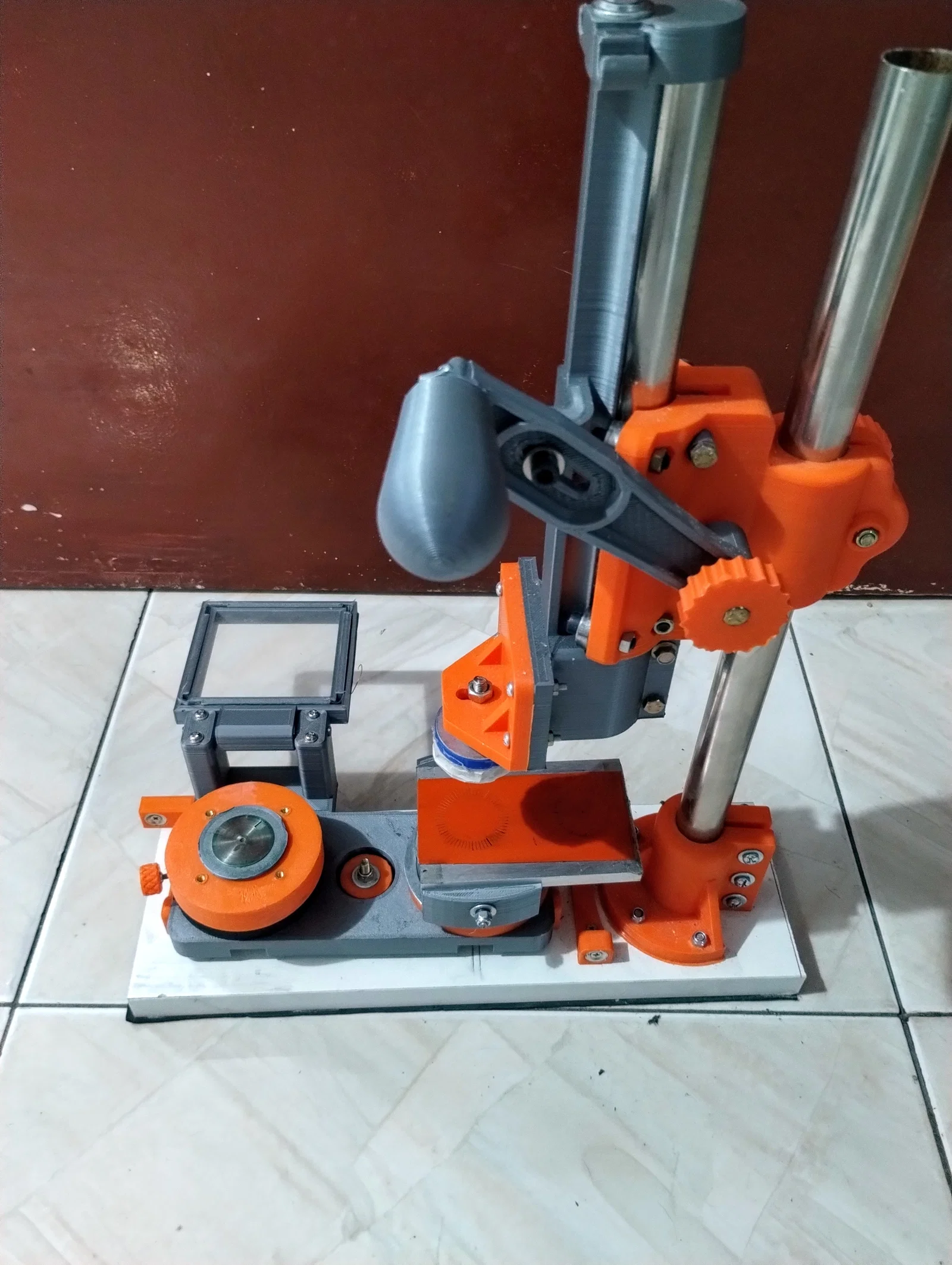

Máy in tampon bao gồm 5 mô-đun hoạt động đồng bộ:

• 1. Hệ thống kẹp nhanh đa hướng.
• 2. Cột/giá đỡ cho đầu in (dựa trên máy khoan bàn cho Dremel).
• 3. Ê-tô giữ bản in (cliché).
• 4. Đế xoay chính.
• 5. Cửa sổ căn chỉnh và kiểm tra độ chính xác.

1) Mô-đun 1: Kẹp nhanh cho in Tampon

Thành phần này là một kiệt tác của luben111 (xem thiết kế gốc tại https://www.thingiverse.com/thing:1774326). Nó cho phép di chuyển linh hoạt trên các trục X, Y và xoay tròn, giúp việc định vị chính xác cả ê-tô lẫn giá đỡ mặt số trở nên dễ dàng.

Thật ngạc nhiên khi thiết kế này không được biết đến nhiều. Đây thực sự là một giải pháp cực kỳ đơn giản mà lại rất hiệu quả.

Trong dự án, bạn sẽ tìm thấy các linh kiện để tự chế tạo hệ thống kẹp này. Ngoài ra, tôi đã thêm một miếng đệm (spacer) để núm điều chỉnh thoải mái hơn khi thao tác.

· Giá đỡ mặt số: Ở phần trên của miếng đệm cao có 8 lỗ. Các lỗ bên ngoài dùng cho nhiều mục đích khác nhau; các lỗ bên trong dùng để gắn giá đỡ mặt số (hệ thống lắp ráp kiểu Lego). · Khuyên dùng đai ốc tự hãm (autofrenante) cho vít trung tâm.

Tôi đặc biệt khuyên bạn nên dùng vòng đệm bằng kim loại cho bộ phận hãm. Trong trường hợp của tôi, tôi dùng một vòng đệm dày hơn 2mm, sau đó khoan và giũa để tạo vát cạnh (chaflán) sao cho vít điều chỉnh có thể dễ dàng khớp vào và giữ chặt toàn bộ hệ thống.

Sử dụng vòng đệm khoảng 2 inch x 7/8 dày 2mm. Đế máy cũng có một vòng đệm nhỏ 12mm để tránh mài mòn vật liệu khi vít điều chỉnh M3 tì vào.

Vòng đệm được đặt gọn trong thân chính của hệ thống kẹp.

Toàn bộ cụm được kết nối với phần trên thông qua vít M4.

Với phần trên của đế, tôi sử dụng hai vòng đệm căn chỉnh đã được mài phẳng để có bề mặt tiếp xúc tốt nhất. Khi vít điều chỉnh siết chặt, các tấm sẽ ép vào nhau và giữ cố định, khi nới lỏng ra, bạn có thể di chuyển giá đỡ một cách tự do.

Mô-đun 2: Cột/giá đỡ cho đầu in

Đã có rất nhiều tài liệu về công cụ này tại https://www.thingiverse.com/thing:4148260. Cảm ơn 3Deddy về thiết kế gốc. Tôi đã tùy biến lại từ bản remix của coolduke666 để có thể in trên các máy in khổ nhỏ và gia cố bằng thanh ren bên trong để tăng độ cứng cáp.

Tôi cũng đã thiết kế lại phần đế chính để phù hợp hơn với các loại công cụ nhỏ.

Tôi đã thêm tay đòn cho cần gạt (vì bản của coolduke666 không có), đế đỡ công cụ mới nhỏ gọn hơn và đầu giữ đầu in tampon.

Tôi sử dụng ống rèm tắm đường kính 22mm, dù chất lượng bình thường nhưng vẫn đáp ứng tốt yêu cầu.

Mô-đun 3: Ê-tô giữ bản in

1. Thiết kế được tinh chỉnh để giảm kích thước và tối đa hóa không gian cho các tấm bản in.
2. Giảm profile xuống còn 4mm.
3. Tương thích hoàn hảo với hệ thống kẹp nhanh ở Mô-đun 1.

Đế trượt với lỗ cấy (insert) M4.

Ê-tô hoàn chỉnh lắp trên đế xoay và hệ thống kẹp nhanh.

Tôi đã làm hai phiên bản đế ê-tô: loại định tâm và loại lệch tâm. Đối với bản in 60x100mm, phiên bản lệch tâm cho kết quả tốt hơn.

Mô-đun 4: Đế xoay

Đế xoay là bộ phận trung tâm, giúp kết nối giá đỡ mặt số, ê-tô và định vị chính xác. Tôi sử dụng vòng bi 6303 (đường kính trong 17mm, ngoài 47mm, dày 14mm).

Các giá đỡ và bộ chặn (fin de carrera) được gắn nam châm để đảm bảo đế xoay không bị xê dịch khi in.

Lưu ý: Bạn cần in hai bộ phận chặn nam châm (V3 Pie imantado.STL), trong đó một cái phải là ảnh gương của cái kia (sử dụng tính năng Mirror trong Slicer).

Mô-đun 5: Cửa sổ căn chỉnh

Cửa sổ này giúp thực hiện lần in thử để định vị mặt số chính xác tuyệt đối.

Tôi sử dụng vòng bi 695z cho trục xoay. Phần màng trong suốt được cắt từ bìa hồ sơ nhựa. Kết quả cho độ chính xác cực cao, không có độ rơ.

Định vị bản in bằng cửa sổ căn chỉnh.

Máy hoạt động ổn định, các chi tiết được cố định chắc chắn. Dù việc làm bản in (cliché) cần nhiều kỹ năng, nhưng cơ chế của máy đã chứng minh hiệu quả rất tốt.

DANH SÁCH VẬT LIỆU

1. VÍT VÀ ĐAI ỐC (Hệ mét)

• M3: 11 vít 6mm, 4 vít 7mm, 17 vít 22mm, 33 insert M3, 4 đai ốc M3.
• M4: 7 vít 32mm, 7 đai ốc M4.
• M5: 1 vít 10mm, 4 vít 24mm, 2 vít 35mm, 1 vít 50mm, 2 vít 55mm, 18 đai ốc M5.

2. VÒNG BI

• 2 x 6303RDD (cho đế xoay), 2 x 695z (cho cửa sổ), 4 x 625zz (cho dẫn hướng dọc).

3. THANH VÀ ỐNG

• 1 thanh ren M6 (30cm), 1 thanh ren M3 (14cm), 2 ống 22mm.

4. LINH KIỆN KHÁC

• 6 vòng đệm RS, 2 vòng đệm 60mm, 4 nam châm tròn (12x4mm), các vòng đệm đệm (spacer).
