Bộ điều chỉnh thước đo DRO JET-16 cho máy phay/drill cổ điển

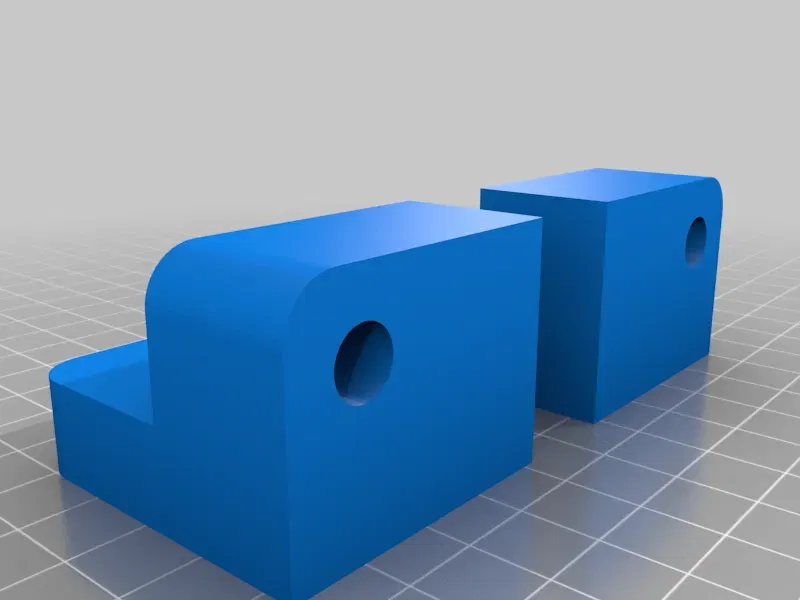

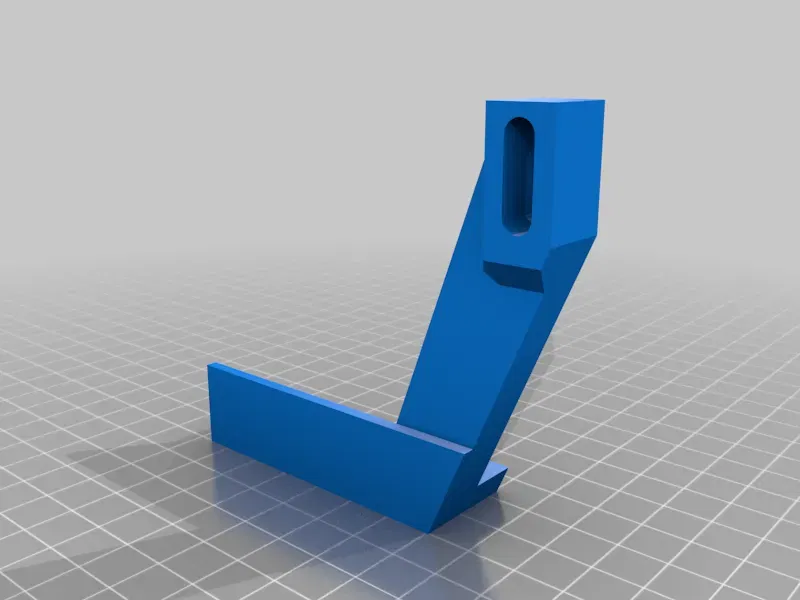

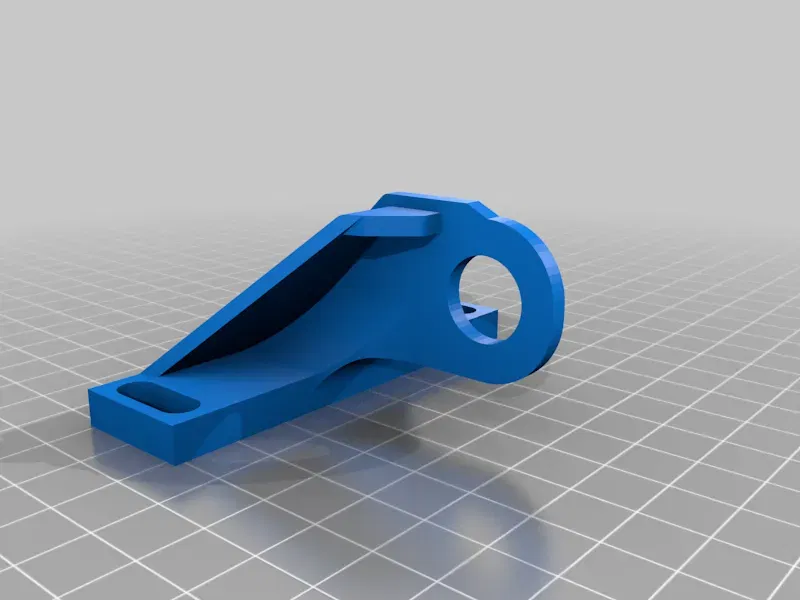

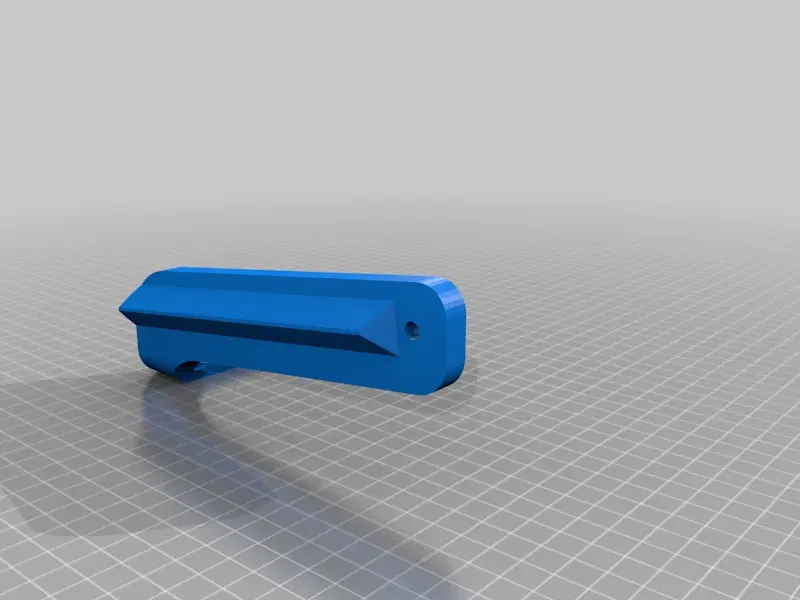

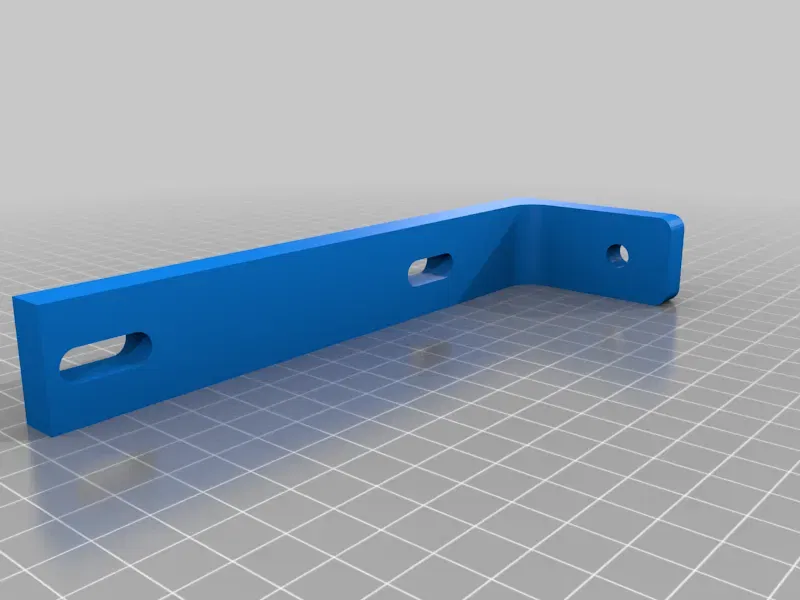

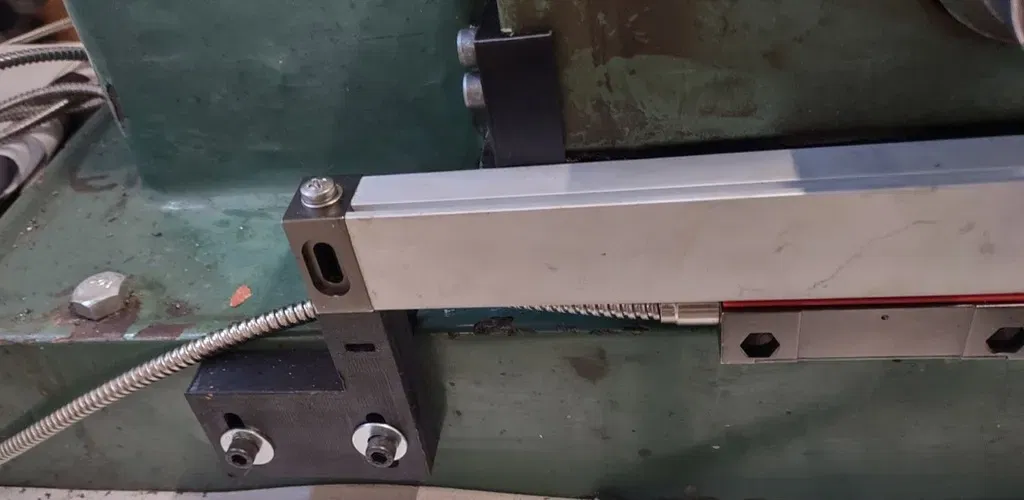

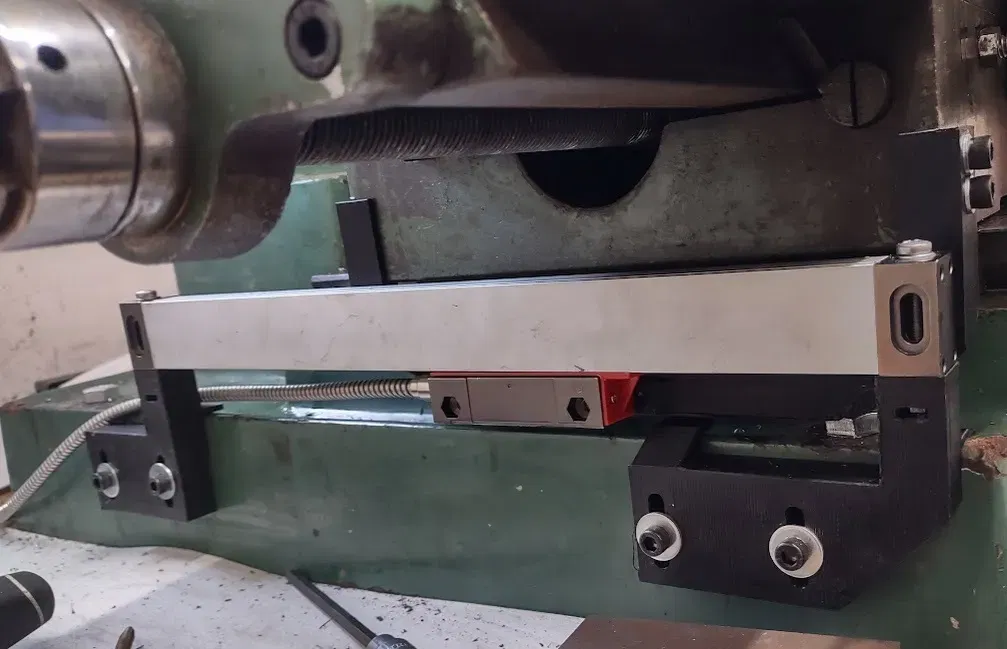

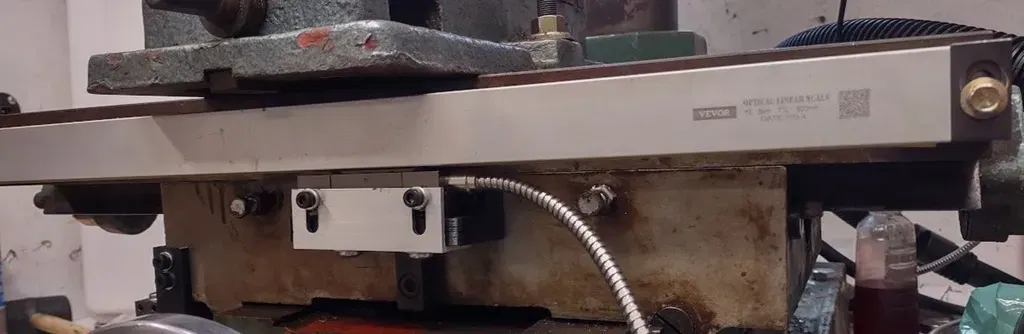

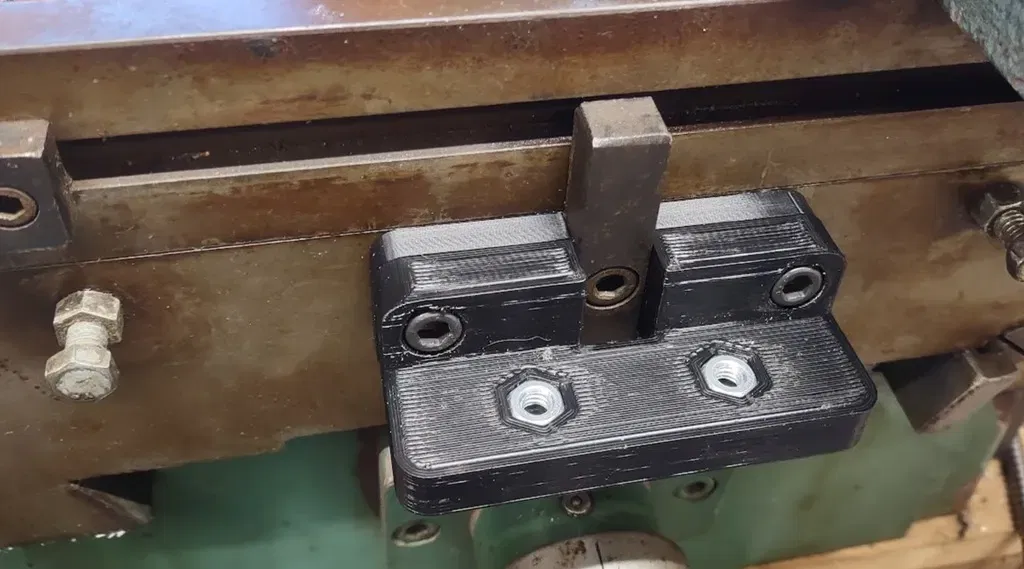

Đây chỉ là những phần tôi đã chỉnh sửa để làm việc trên máy của mình, bạn cũng cần các tệp The_ID_of_Ed cho phần còn lại. Các giá đỡ trục Z đều đã được chỉnh sửa, giá đỡ mã hóa Y phía sau đã được chỉnh sửa (kéo dài), giá đỡ mã hóa X đã được chỉnh sửa để tránh một khối trên xe của tôi. Ảnh cho giá đỡ mã hóa X cho thấy hai mảnh, giá đỡ và một khoảng cách, nhưng tôi đã cập nhật tệp để kết hợp khoảng cách vào giá đỡ. Bạn có thể cần làm mỏng giá đỡ ở khu vực đó tùy thuộc vào cách bạn gắn thước đo vào bàn và khoảng cách giữa nó và bàn.

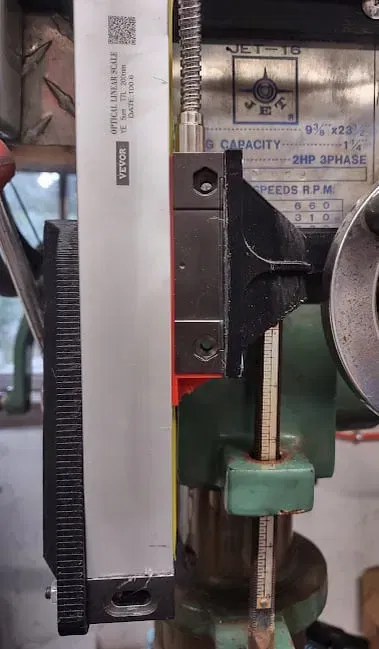

Có vẻ như có rất nhiều biến thể giữa các thời kỳ khác nhau của cùng một loại máy cơ bản, trên máy của tôi điều đáng chú ý nhất là ở phần đúc của đầu. Tôi đã rút ngắn một thước đo 200MM cho trục Z của mình vì tôi không thể tìm thấy thước đo 150MM với giá hợp lý, và cần phải rút ngắn thước đo 600MM cho trục X để phù hợp với các điểm gắn đã chọn trên bàn của tôi nhưng thước đo Y 250MM thì không bị ảnh hưởng. Thước đo kính có thể được rút ngắn sau khi bạn tháo rời chúng, tôi đã sử dụng một máy cưa băng kim loại. Có một số video trên Youtube nói về quy trình rút ngắn. Z

Cài Đặt In

Thương hiệu máy in:

Anycubic

Máy in:

Mega Zero

Giá đỡ:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.28

Lấp đầy:

100%/Tất cả các bức tường

Vật liệu: Overture PLA Màu đen

Ghi chú:

In với đầu nóng Volcano sử dụng vòi 0.6MM. Cần hỗ trợ ở một vài chỗ, sẽ rõ ràng trong phần cắt.
