Hộp chia thuốc hàng tuần - có nắp rời tiện lợi

Chào mọi người! ^-^

Mẹ mình nhờ mình làm một chiếc hộp chia thuốc mới cho ba vì cái cũ của ông bị hỏng nắp mất rồi. Dĩ nhiên là mình đồng ý ngay! Sẵn tiện mình cũng muốn học cách dùng Fusion360 nên đây là cơ hội tuyệt vời để mình tập tành thiết kế tới lui cho đến khi đạt được yêu cầu của ba. 😄

Ba mình muốn một chiếc hộp chia thuốc chỉ cần một ngăn mỗi ngày thôi - không cần chia sáng tối làm gì. Thêm nữa, hộp không được quá to, càng nhỏ gọn càng tốt. Và đặc biệt là phải có nắp đậy chắc chắn để có thể mang theo khi đi đâu đó.

Mình có xem qua thiết kế của @3DCrafts_5365, thấy cũng khá gần với ý mình nhưng mà nắp hơi khó mở với lại kích thước lại quá lớn. Thế là mình tự thiết kế một cái riêng luôn.

Trong quá trình thiết kế, mình đã làm ra thêm vài kiểu hộp khác nhau, và vì mình biết không phải ai cũng chỉ cần một ngăn mỗi ngày, nên mình đã thiết kế thêm cả phiên bản chia đôi ngăn cho buổi sáng và buổi tối nữa. 😊

Nếu mọi người cần ngôn ngữ khác, cứ nhắn mình nhé, mình sẽ bổ sung thêm các ngày trong tuần bằng ngôn ngữ đó cho mọi người. ❤

Chúng ta có những gì ở đây?

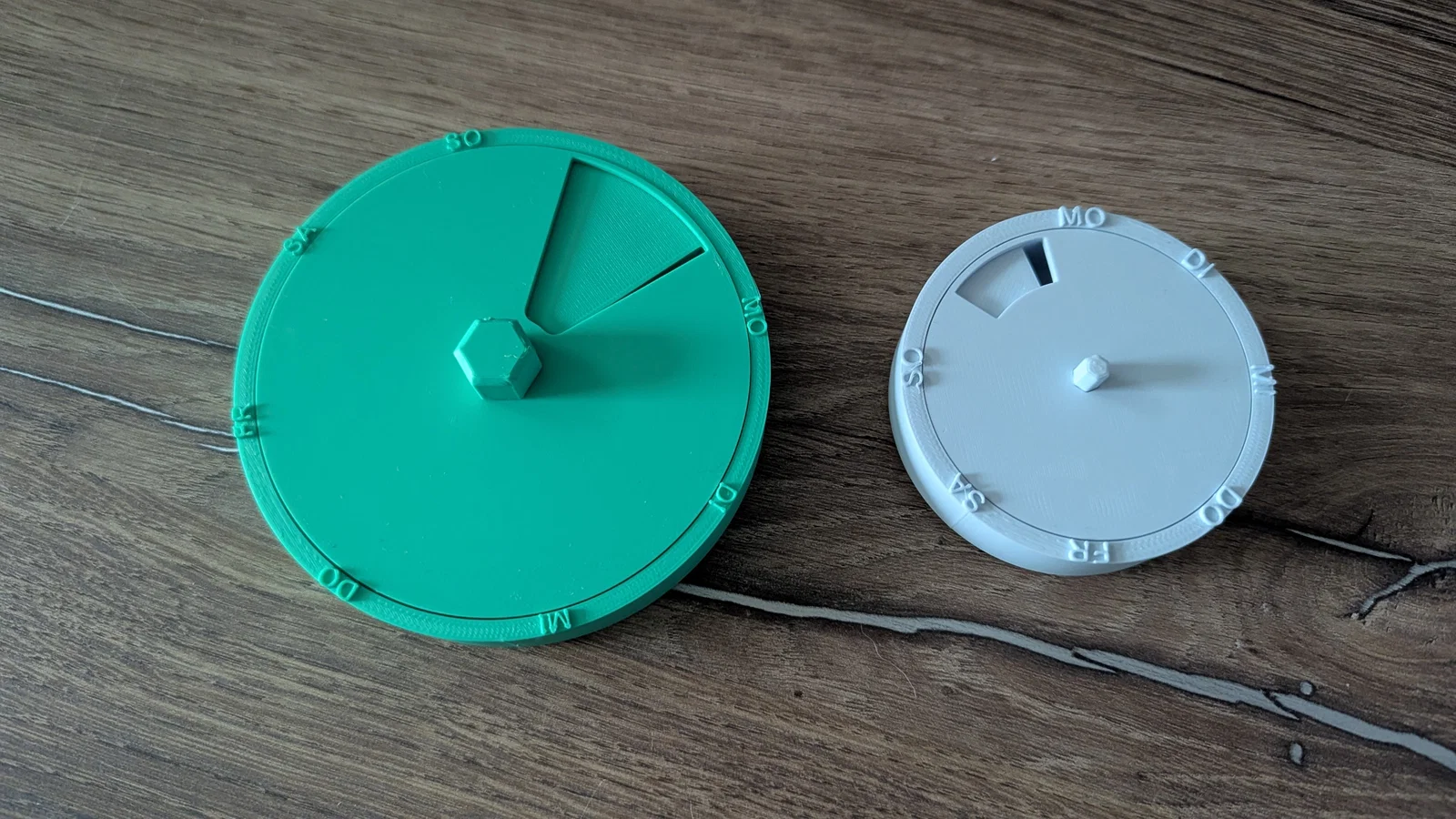

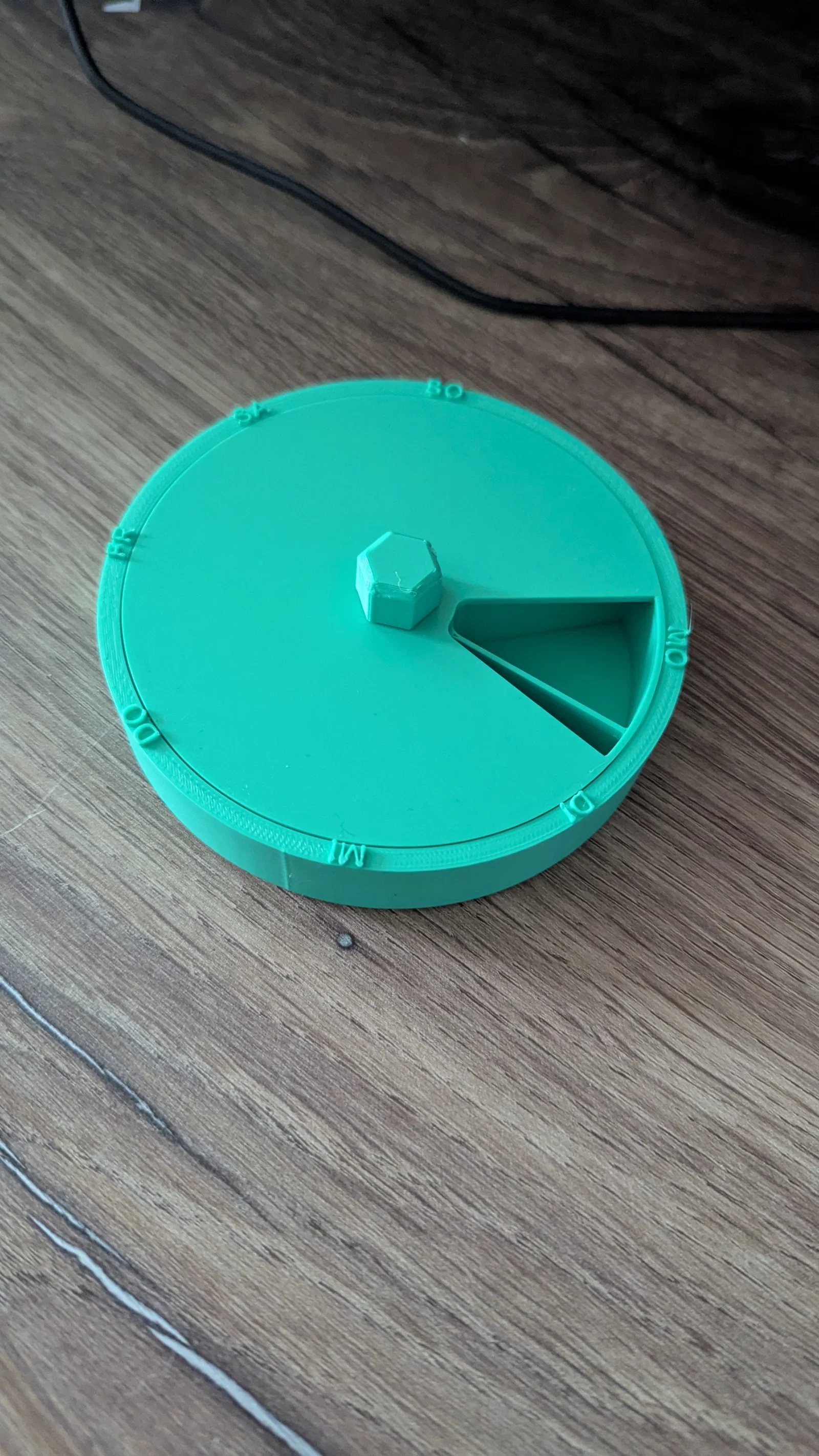

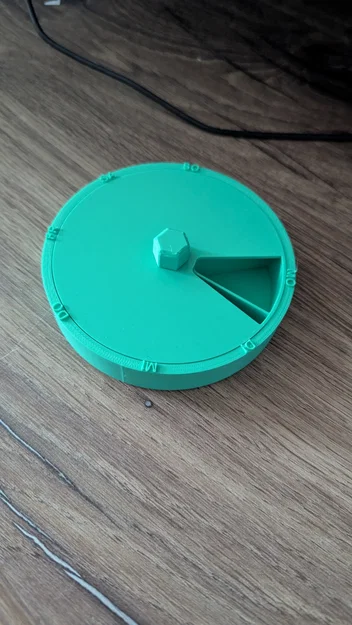

• Hộp lớn (khoảng 10cm)

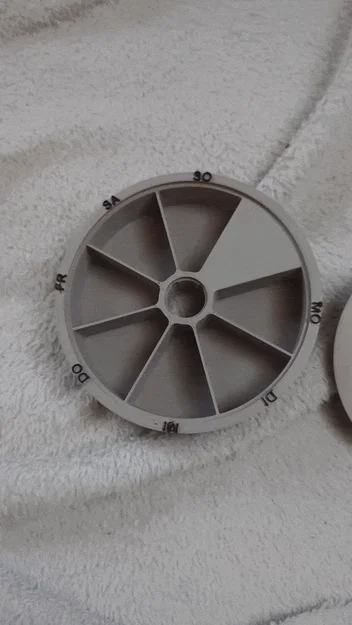

  • Thân hộp một ngăn
  • Thân hộp hai ngăn mỗi ngày
  • Thân hộp hai ngăn có ký hiệu ngày/đêm

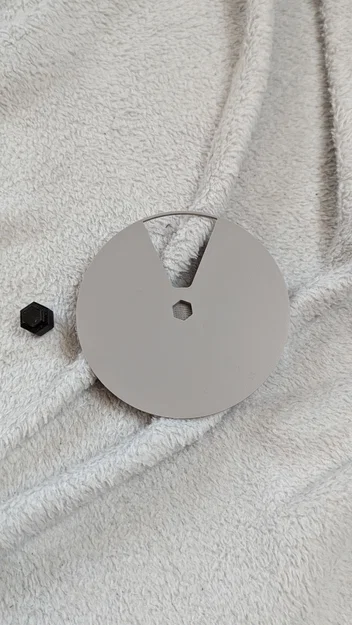

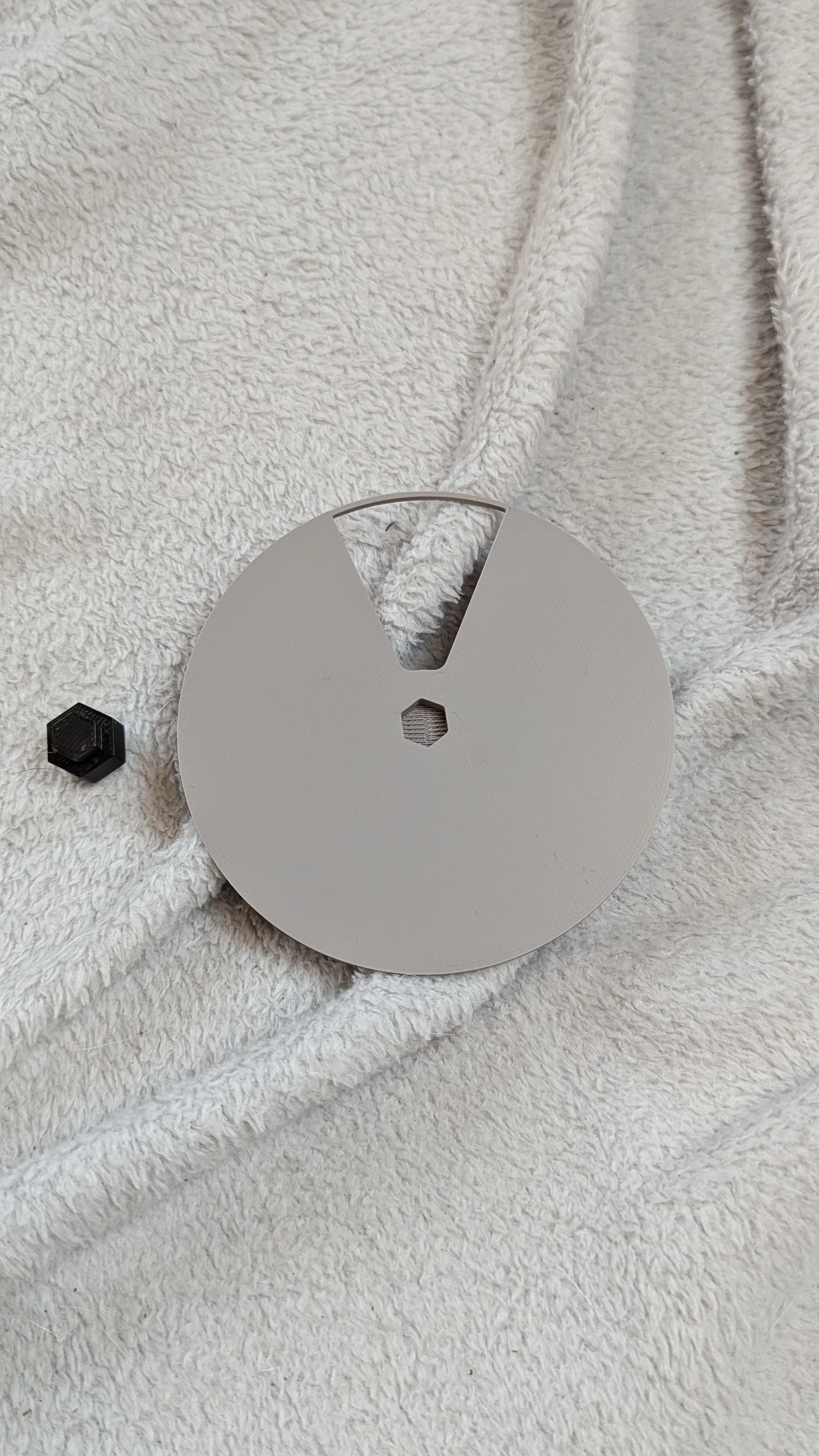

  • Nắp hộp
  • Núm vặn giúp trượt nắp dễ dàng hơn
• Hộp nhỏ (7cm)
  • Thân hộp một ngăn (kích thước này quá nhỏ nên không chia được thêm)
  • Nắp hộp
  • Núm vặn giúp trượt nắp

In ấn thế nào?

Bạn chỉ cần in một thân hộp, một nắp và một núm vặn theo ý thích của mình thôi. :)

• In bằng nhựa PLA
• Đầu phun 0.4
• Chiều cao lớp in 0.15
• Độ lấp đầy (infill) từ 30% trở lên nếu bạn muốn hộp cứng cáp và không bị xuyên sáng

Không cần dùng support!

Lắp ráp sao đây?

Cho cả hai kích thước hộp

Nhấn núm vặn vào nắp, nếu cần thì dùng thêm một chút keo dán cho chắc chắn.

Với hộp lớn

Đặt phần hở của nắp vào vị trí Chủ Nhật (Sunday). Như vậy nắp sẽ khớp hoàn hảo và trượt vào hộp dễ dàng. Bạn có thể tháo ra và lắp lại đúng vị trí đó. Các vị trí khác sẽ không thể nhấc hoặc nhấn nắp vào hộp được (trừ khi dùng lực quá mạnh...).

Với hộp nhỏ

Đặt phần hở của nắp vào vị trí Thứ Hai (Monday). Như vậy nắp sẽ khớp hoàn hảo và trượt vào hộp. Bạn có thể tháo ra và lắp lại đúng vị trí đó. Các vị trí khác sẽ không thể nhấc hoặc nhấn nắp vào hộp được (trừ khi dùng lực quá mạnh...).

Có thể hộp nhỏ sẽ cần tinh chỉnh một chút do khe hở rất hẹp. Mình khuyên bạn nên dùng kìm nhỏ để tỉa bớt những sợi nhựa thừa hoặc bất kỳ vật cản nào có thể làm kẹt nắp trong rãnh.

Ghi công

Cảm ơn @3DCrafts_5365 vì ý tưởng ban đầu! Mình rất thích thiết kế hộp chia thuốc hình tròn đó!
