Bảng gắn BIQU Terminator T100V cho máy in 3D

Đây là nỗ lực đầu tiên của tôi trong việc mô hình 3D, tôi đã mua đầu đùn BIQU terminator và trong khi các giá đỡ kèm theo được gia công đẹp mắt, chúng được thiết kế cho các máy in kiểu Voron.

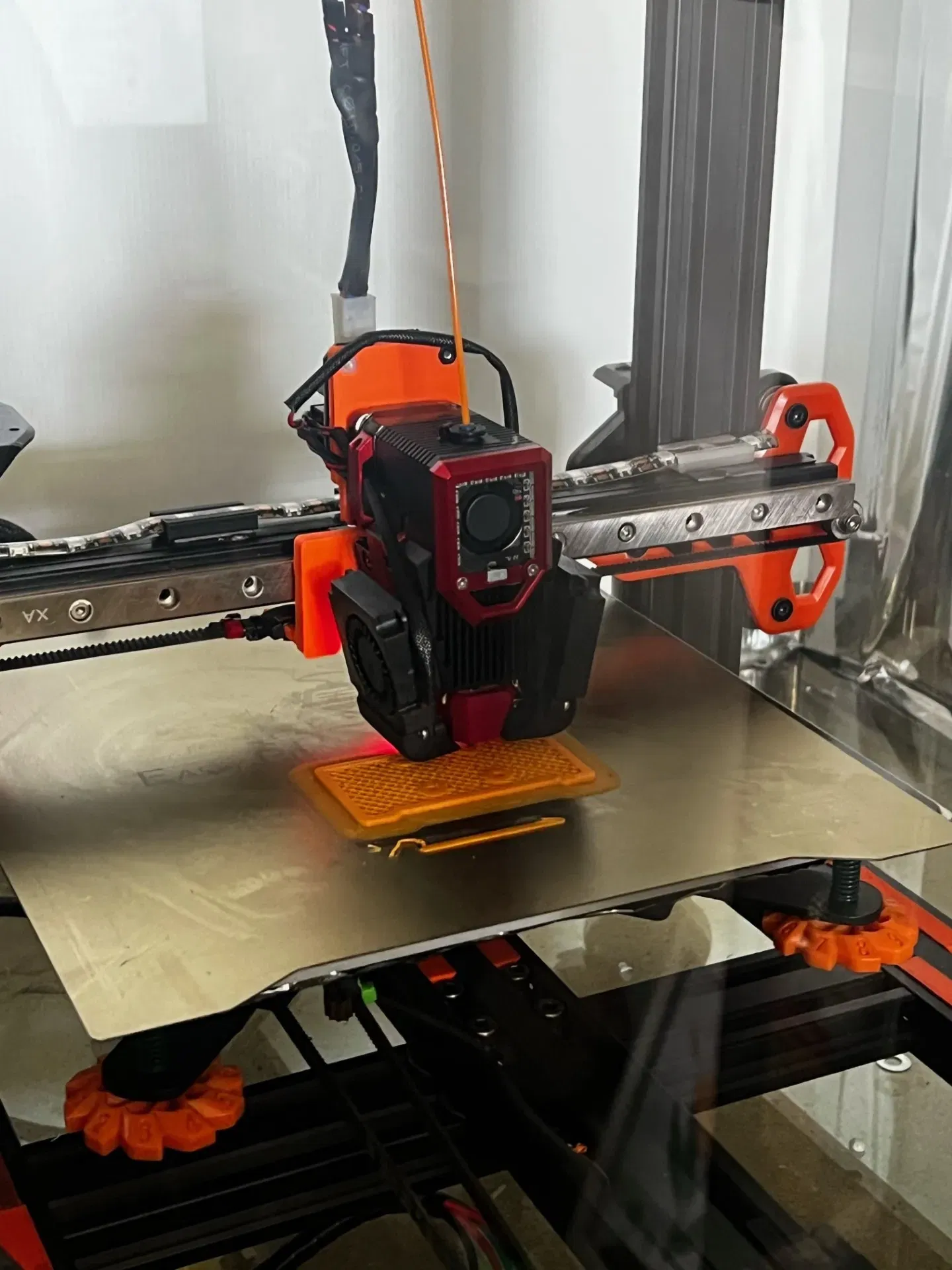

Bảng này nên hoạt động với hầu hết các máy in kiểu Ender 3 và I3 có ray tuyến tính trên trục X, tôi đã thiết kế bảng này cho Tevo Tarantula Pro của tôi. Hình 2 và 3 cho thấy V1.2, nơi mà nó hơi yếu ở chỗ các dây đai gắn vào.

Đối với V2.0, các dây đai được gắn theo cách lộn xộn nhất có thể bằng cách vòng và thêm dây zip.

V2.1 có một khe dây đai để gắn một cách ít lộn xộn hơn.

V2.2 thêm các phần extrude hình lục giác để tiết kiệm nhựa nhưng làm tăng thời gian in một cách đáng kể, bởi vì hình lục giác là hình tốt nhất, tất nhiên rồi.

****KHÔNG IN BẰNG PLA***** nó sẽ bị biến dạng như điên

PETG là tốt hơn nhưng tôi đã in cái của mình bằng Sunlu ABS vì đó là loại filament cứng nhất mà tôi có sẵn.

Không cần hỗ trợ, 4 bức tường/đường viền để làm cho các phần gắn dây đai chắc chắn.

Bạn sẽ cần điều chỉnh hệ số đùn của mình để các lỗ ra đúng kích thước nhưng nếu không, đó là lý do mà bạn cần một mũi khoan 3mm-1/8'.
