Bộ tăng đai XZ cho Voron Switchwire / Enderwire (Mod chỉnh giá motor)

Chán cảnh phải loay hoay chỉnh căng dây đai bằng cách dịch chuyển motor rồi đúng không? Đây chính là giải pháp cho bạn.

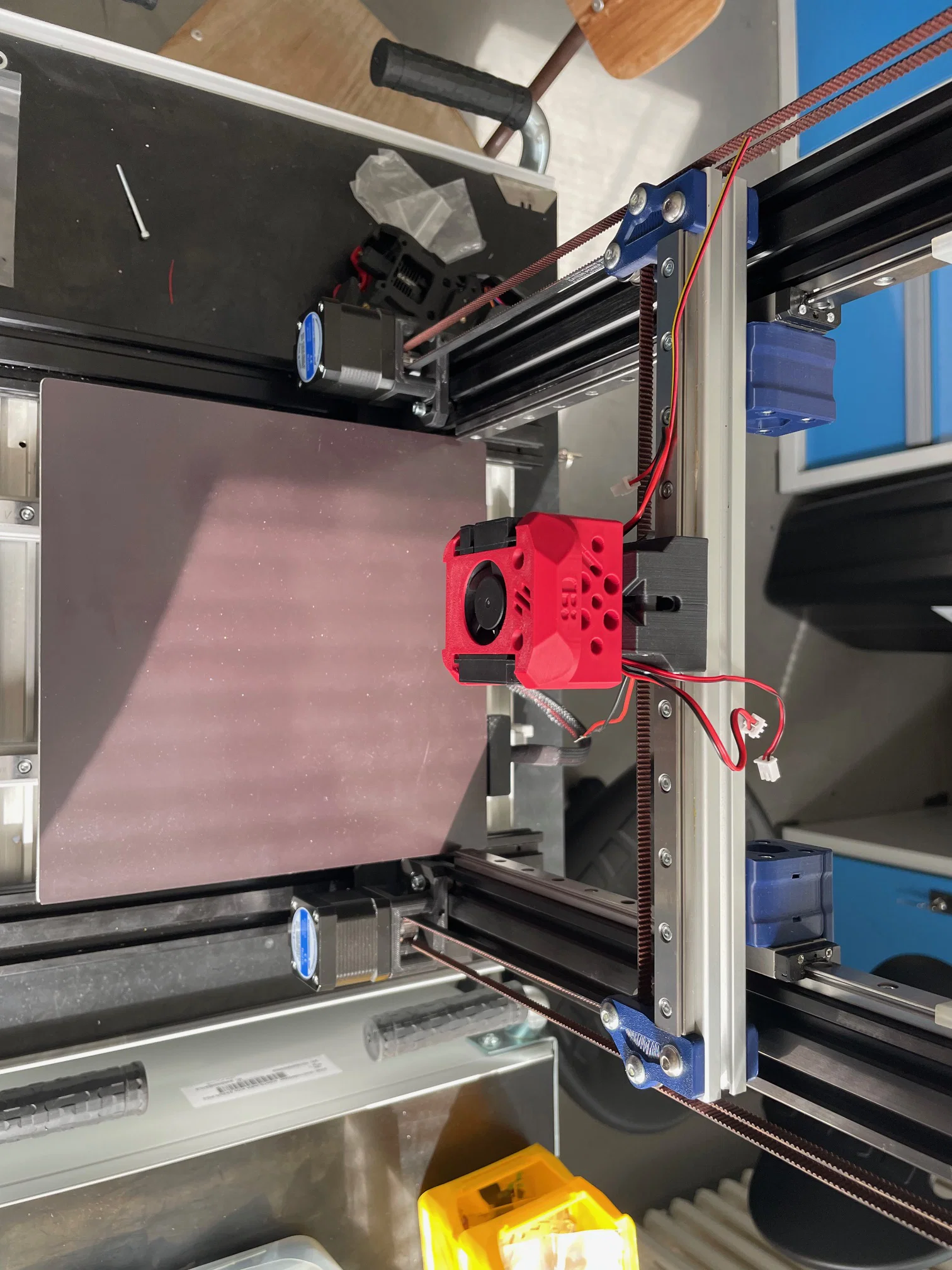

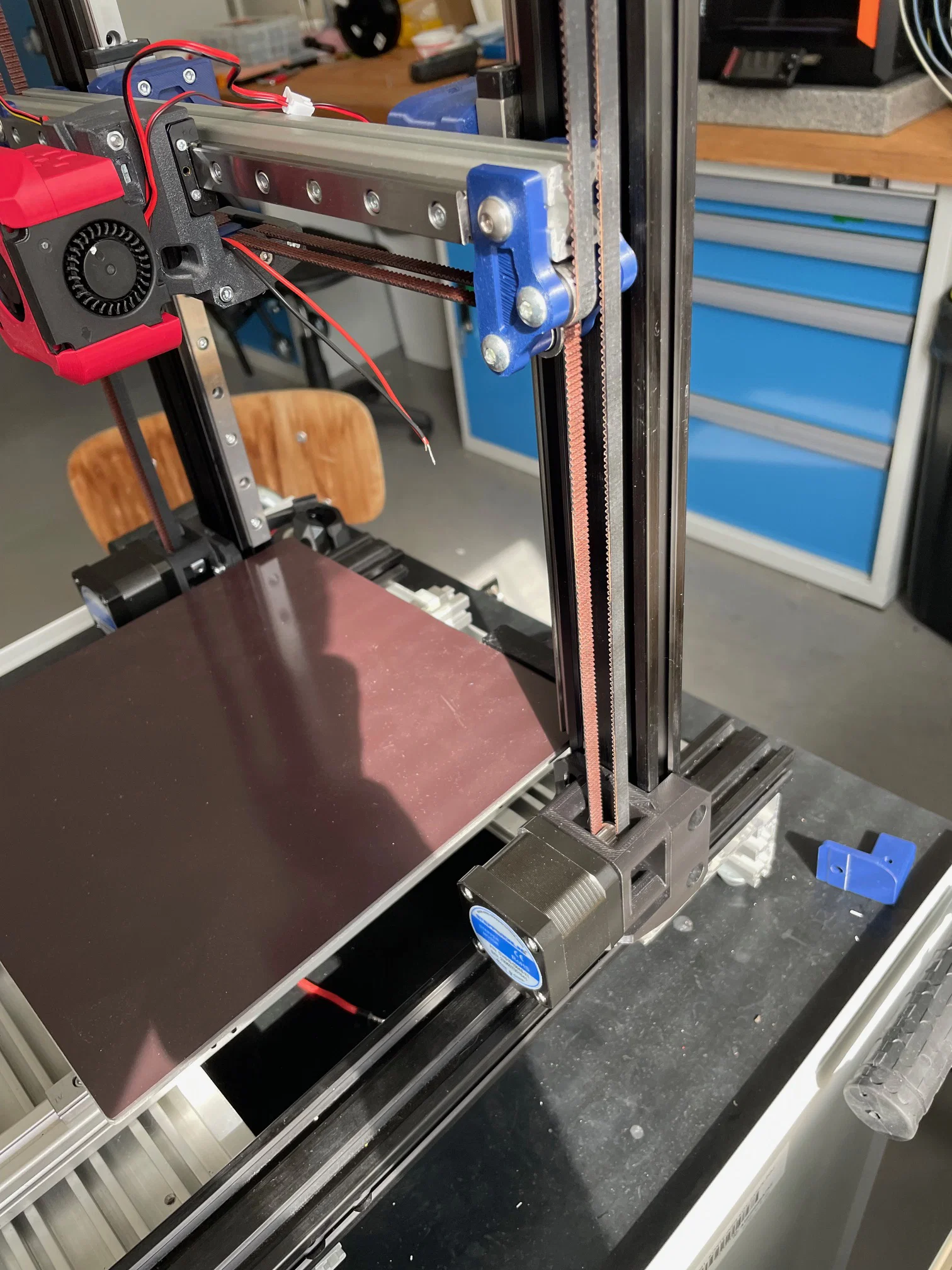

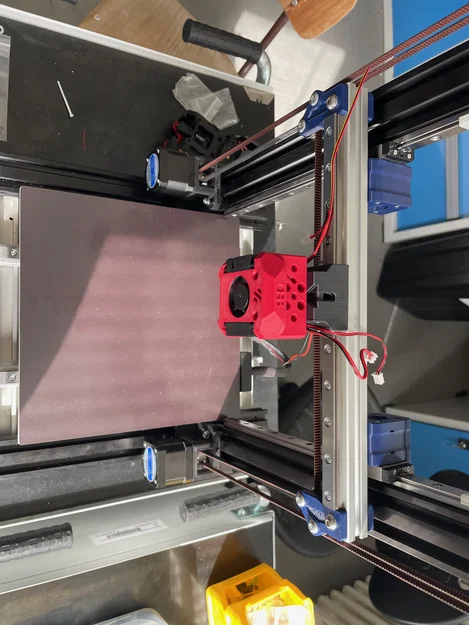

Đây là bộ tăng đai đơn giản và nhỏ gọn được thiết kế cho Voron Switchwire và Enderwire (trục XZ).

Không cần phải nới lỏng ốc motor mỗi khi muốn chỉnh độ căng nữa.

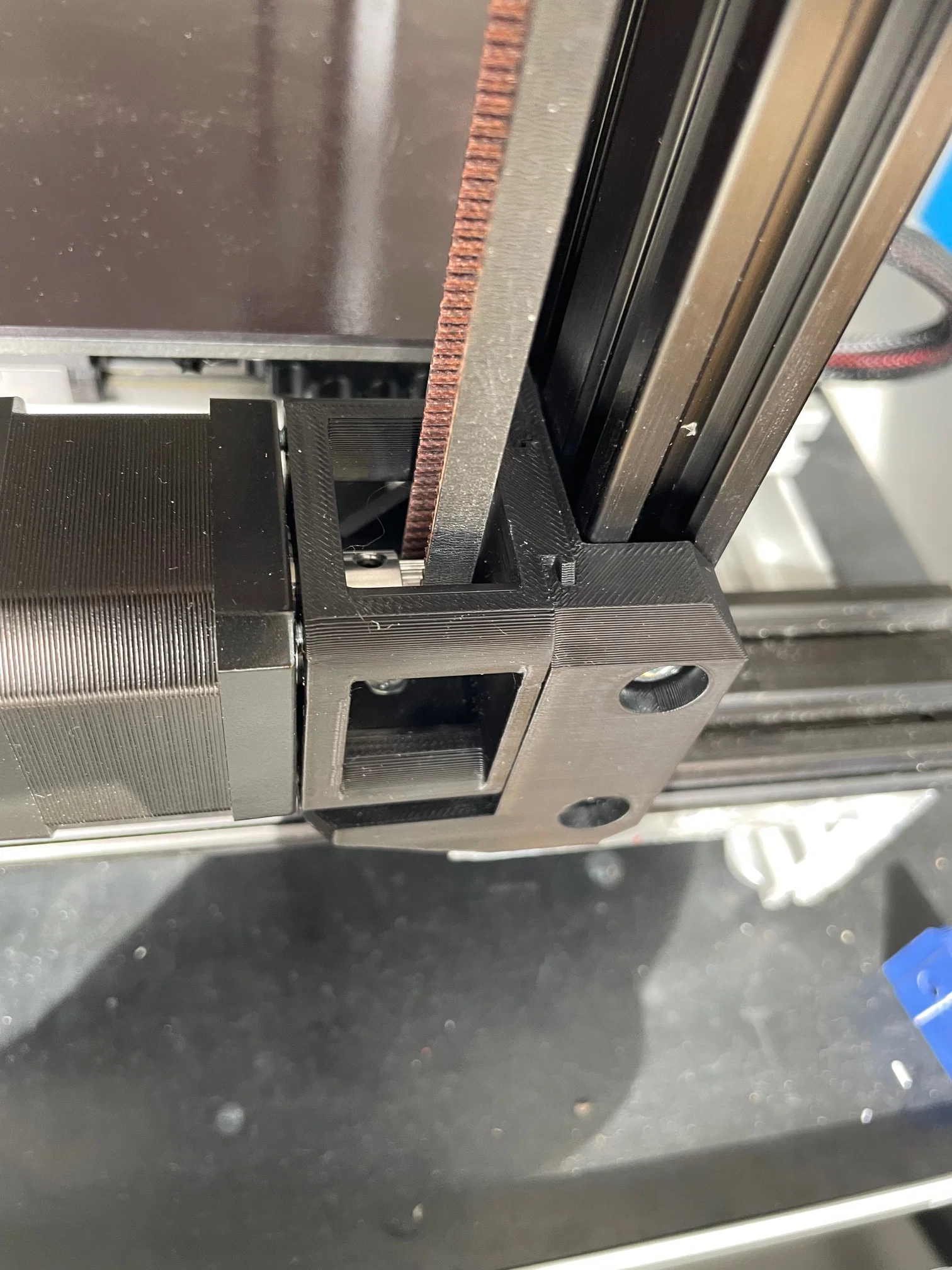

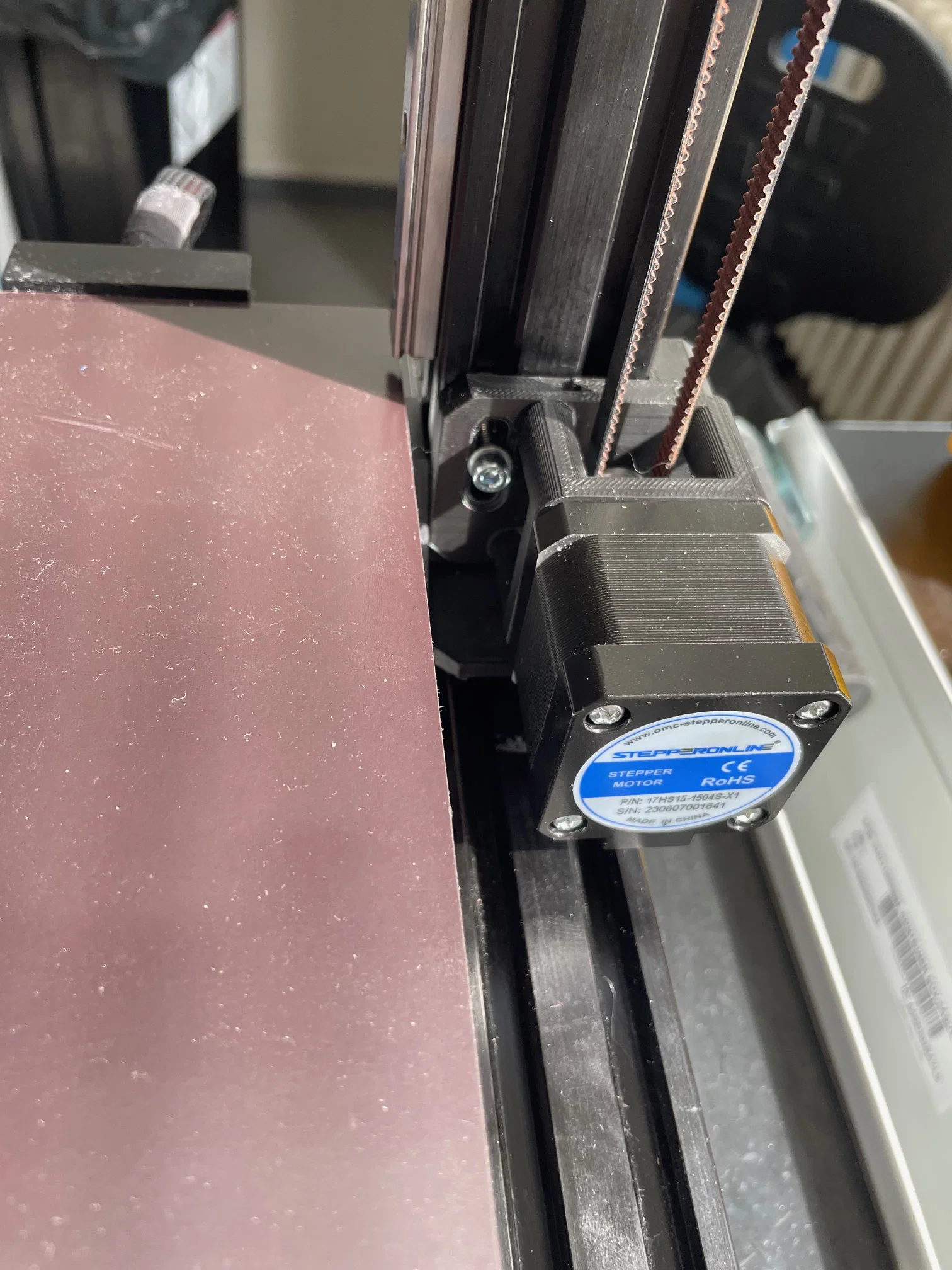

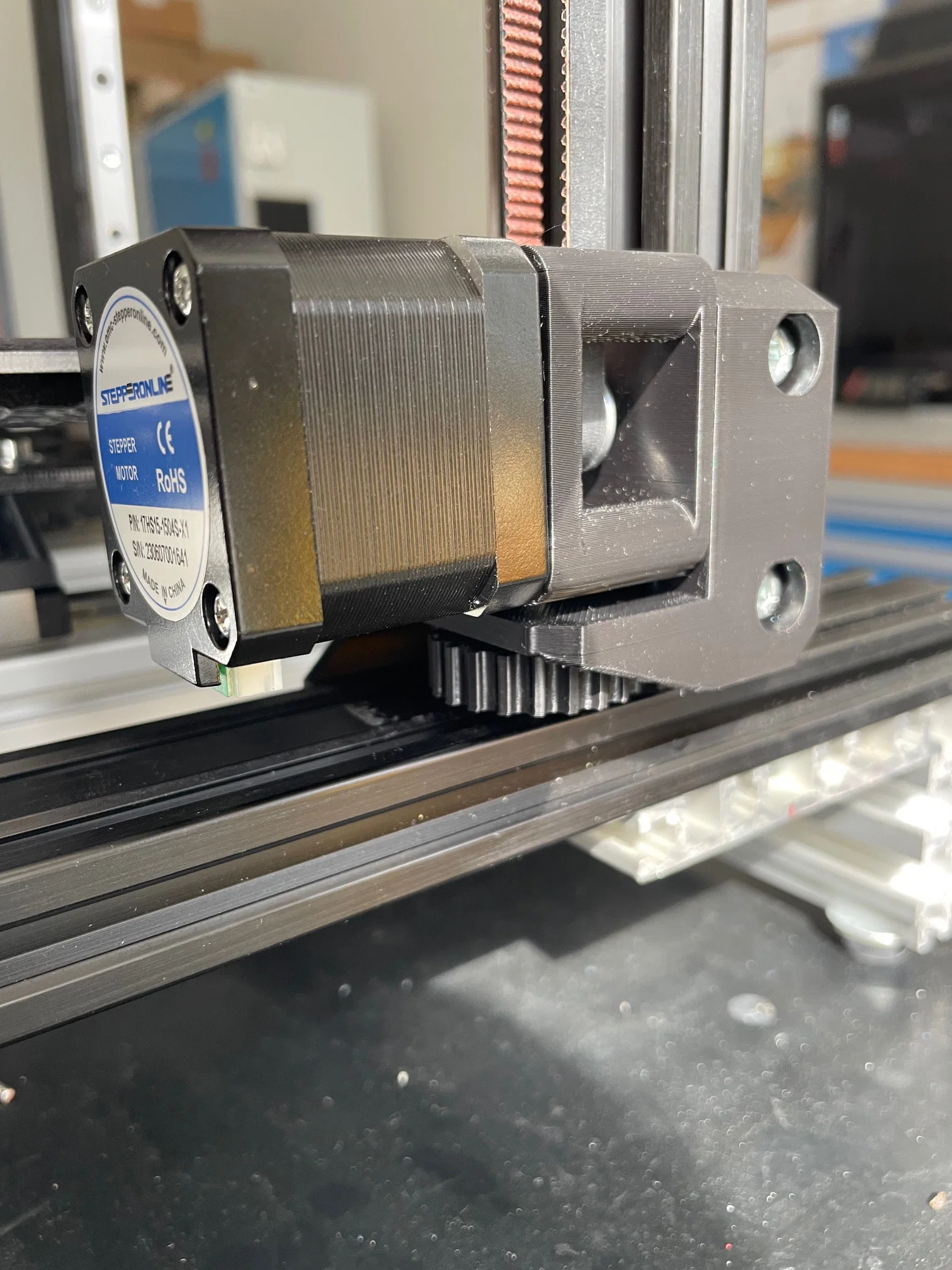

Cơ chế hoạt động dựa trên việc kéo giá đỡ motor thông qua một bánh xe điều chỉnh. Khi bạn siết bánh xe, độ căng của dây đai sẽ tăng lên một cách mượt mà và chính xác.

Tại sao nên dùng mod này?

• Không cần phải vật lộn chỉnh vị trí motor bằng tay

• Dễ dàng tinh chỉnh độ căng dây đai

• Thiết kế gọn gàng, tối giản

• Hoàn hảo cho việc điều chỉnh nhanh chóng

Tính năng

• Thiết kế gồm 3 phần

• Điều khiển độ căng mượt mà bằng bánh xe

• Nhỏ gọn và cứng cáp

• Dễ in ấn

Lắp ráp

1. Nung ốc cấy nhiệt (threaded insert) vào bánh xe điều chỉnh
2. Lắp ốc vào phần thân chính
3. Lắp ráp cả 3 bộ phận lại với nhau
4. Siết bánh xe → giá motor bị kéo → dây đai được căng

In ấn

• Chất liệu: ASA (khuyên dùng)

• Cấu hình: thông số in Voron tiêu chuẩn

• Hướng in: như file cung cấp

• Số lượng: cần 2 cái

• ⚠ Hãy tạo một bản sao đối xứng (mirror) trong phần mềm slicer

Phần cứng

• 1× Ốc cấy nhiệt M4 (cho bánh xe điều chỉnh)

• 1× Ốc M4 đầu lục giác

• Các loại ốc M4/M5 khác

• T-nut cho nhôm định hình 2020

Mẹo nhỏ

• Nếu các bộ phận cảm thấy hơi rít → hãy chà nhám nhẹ các bề mặt tiếp xúc

• Bôi một chút mỡ silicon

• Thực tế thì không cần chà nhám vẫn dùng tốt, chỉ cần bôi mỡ là đủ

Khả năng tương thích

• Voron Switchwire

• Enderwire

• Các bản dựng theo phong cách Switchwire tương tự khác

Miễn trừ trách nhiệm

Sử dụng tùy theo nhu cầu và khả năng của bạn. Bạn có thể cần điều chỉnh nhẹ dung sai tùy thuộc vào máy in của mình.
