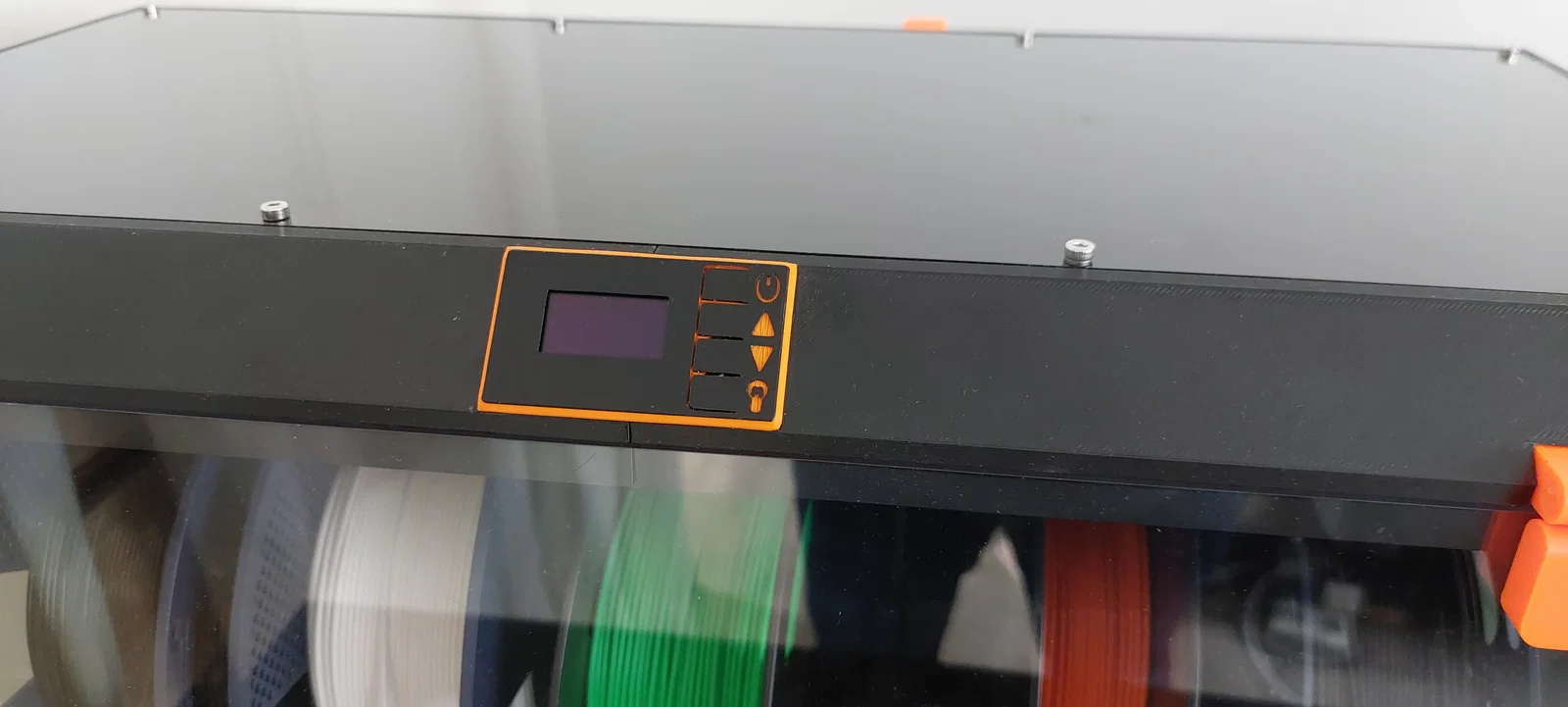

Màn hình điều khiển với 4 nút nhấn (bật/tăng/giảm/đèn)
Mô hình màn hình tích hợp 4 nút nhấn chức năng (bật/tắt, tăng, giảm, đèn), đi kèm mã nguồn Arduino để điều khiển quạt và linh kiện làm nóng. Phù hợp sử dụng với linh kiện X có 3 mosfet và nút nhấn 6x6x7.
Mô tả
Màn hình với 4 nút nhấn
- Bật/Tắt (on/off)
- Tăng (up)
- Giảm (down)
- Bật/Tắt đèn (light on/off)
Được sử dụng kèm với mô hình linh kiện X có 3 mosfet.
Sử dụng nút nhấn loại 6x6x7 cho mô hình này.
Tôi có bổ sung mã nguồn Arduino để thay đổi chế độ hoạt động của quạt. Quạt sẽ luôn chạy khi bộ phận làm nóng được kích hoạt (on).
Dưới đây là cấu hình chân cắm cho Arduino:
Button1 5 // D5 - Nút Bật Button2 7 // D7 - Nút Tăng Button3 8 // D8 - Nút Giảm Button4 6 // D6 - Nút Đèn Heater 10 // D10 Light 9 // D9 Fans 4 // D4
