Ngàm hỗ trợ Direct Drive với chụp gió Satsana (dùng ốc zin)

Chào mọi người! Đây là bản remix quan trọng đầu tiên của mình nên mình quyết định chia sẻ với cộng đồng. Mình cần chuyển đổi chiếc Ender 3 v1 từ hệ thống Bowden sang Direct Drive, nên mình đã tìm được một bộ chuyển đổi rất xịn từ người dùng "Madau3d" với tên gọi là "Drivinator". Theo mình biết thì nó tương thích với Ender 3, Pro, CR-10 và tất cả các máy dùng chung kiểu ngàm trục X này.

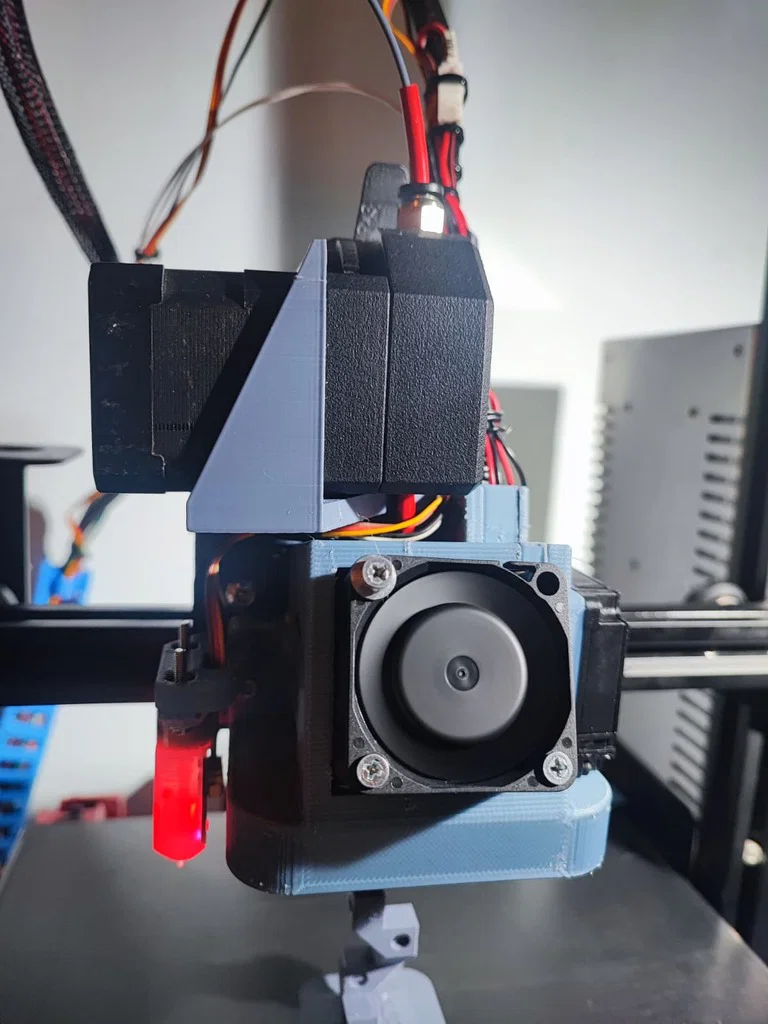

Trong thiết lập của mình, mình đã lắp một bộ đùn tốt hơn so với đồ zin là "Bondtech BMG". Trong ảnh bạn sẽ thấy mình vẫn dùng motor bước (stepmotor) gốc, nhưng mình khuyên bạn nên thay bằng loại nhẹ hơn hoặc loại "pancake" stepmotor giống như mình đã làm.

Lý do chính để mình sửa đổi model này là để tương thích với ống dẫn gió Satsana, vì mình thấy nó vừa đẹp vừa đáp ứng tốt nhu cầu thực tế của mình. Mình đã thay quạt tản nhiệt bằng loại 40x40x20 tốt hơn, dùng một quạt 4010 radial để làm mát vòi phun, và lắp BL Touch ở phía đối diện, nên các thay đổi đã được thực hiện.

CÁC THAY ĐỔI CHÍNH:

• Chỉnh sửa bên ngoài để loại bỏ phần giữ dây cáp vì mình không cần dùng đến.
• Chỉnh sửa mặt dưới phía trước với lỗ bắt vít, vì để vừa với chụp gió (shrowd) thì cần cao hơn vài mm, đồng thời loại bỏ các khe cố định để tì lên ray X.
• Chỉnh sửa phần sau với thêm một lỗ ở chính giữa để gắn giá đỡ phía sau, giúp cố định vít trên của chụp gió.
• Chỉnh sửa phần ngang phía trước bên phải, rút ngắn một chút ở góc vì phần dẫn dây cáp của chụp gió vẫn bị vướng.

Điều duy nhất bạn cần kiểm tra trên máy in của mình là độ dung sai của "lỗ bánh xe trục" (axis wheel hole), trong trường hợp của mình thì mình phải chà nhám nhẹ một chút để lắp vừa 2 miếng đệm kim loại (metal spacer).

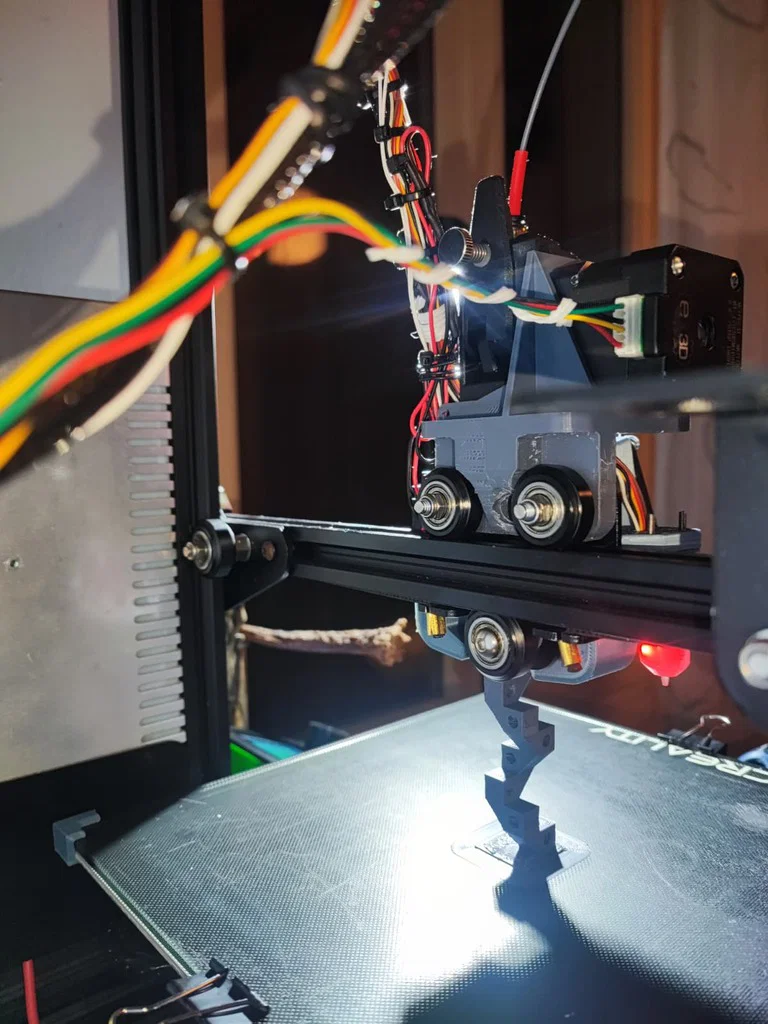

Kết quả là mình chỉ cần tháo vít bánh xe trên của trục, đặt 2 miếng đệm vào và siết chặt vít trên giá đỡ trục. Với ngàm này, đầu in và bộ đùn sẽ được căn chỉnh hoàn hảo. Bạn cần một đoạn ống PTFE ngắn (độ dài thay đổi tùy theo thiết lập của bạn). Với bộ hotend full metal của mình, mình chỉ cần đoạn ống khoảng 4cm.

THIẾT LẬP MÁY IN:

• Hãng máy: Creality
• Máy in: Ender 3 V1
• Độ bám dính bàn in: Brim
• Support: Có, dùng kiểu tree branch (nhánh cây) chạm bàn in
• Độ phân giải: 0.2 (mình dùng 0.16 cho tất cả các bản in của mình)
• Infill: 50% tri-hexagon (mình cũng khuyên dùng cubic hoặc triangles)
• Chất liệu: Nhựa PLA hoặc PLA+ màu xám của "ESUN" (bạn có thể dùng PETG/ABS/ASA để cứng cáp hơn nhưng PLA+ xịn là đủ bền rồi)
• Mình dùng nozzle 0.4, độ dày tường 1.2, 3 đường line, tổng cộng tốn khoảng 55g nhựa. Chỉ cần làm sạch phần support và 2 lỗ bắt vít cho vừa khít miếng đệm là được. Hãy đảm bảo mặt trong phía trước phẳng mịn để áp sát vào giá đỡ trục và 2 bánh xe bearing xoay tự do nhé.
