Giá đỡ điện thoại cho tay cầm chơi game có thể điều chỉnh góc (Over-engineered)

Lưu ý quan trọng

Hãy cẩn thận vì giá đỡ này có thể để lại vết xước nhẹ trên tay cầm của bạn. Ngoài ra, dù thiết kế trông khá chắc chắn, các khớp nối chịu lực tập trung cao có thể bị gãy. Bạn hãy cân nhắc kỹ trước khi sử dụng nhé.

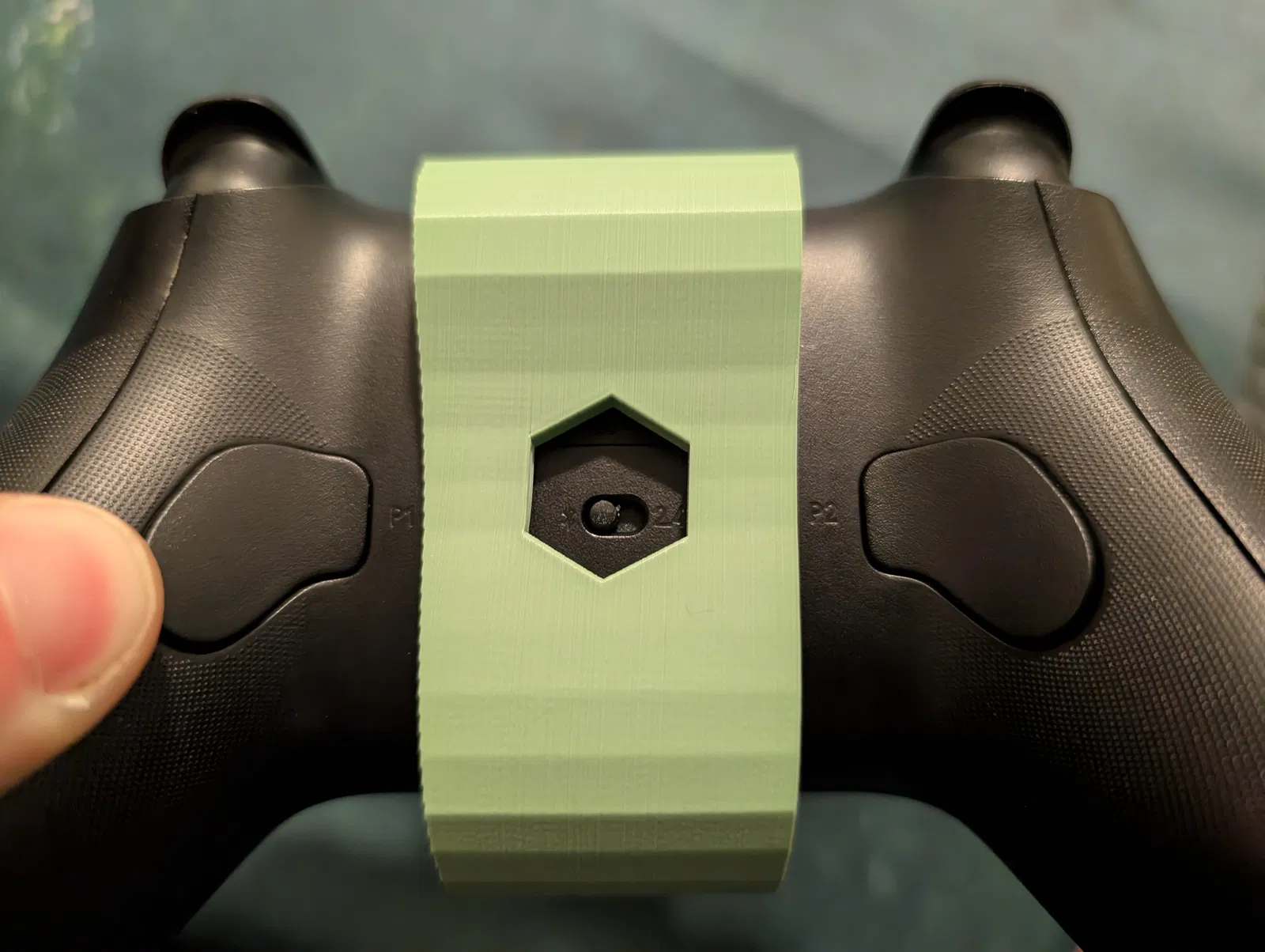

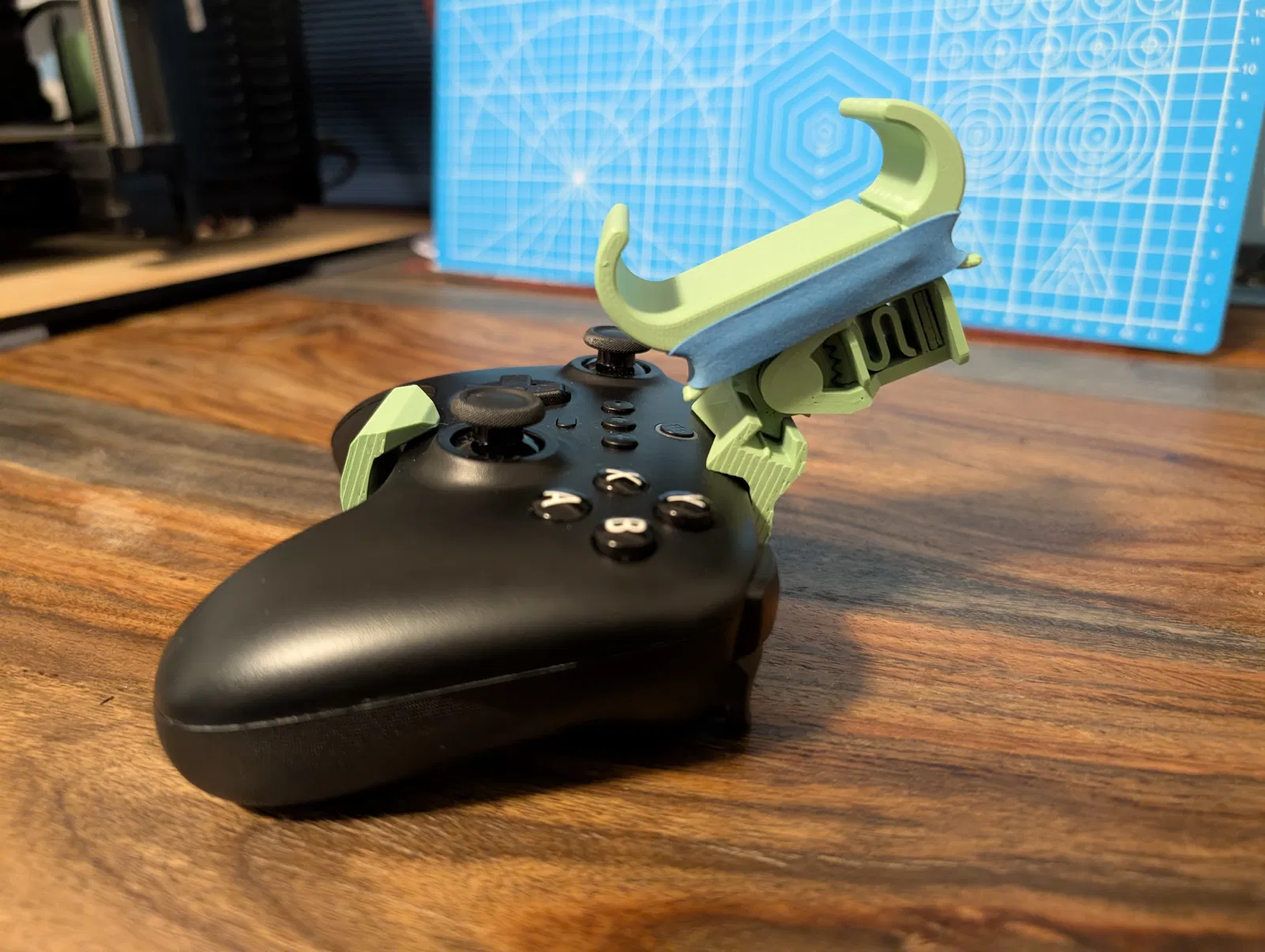

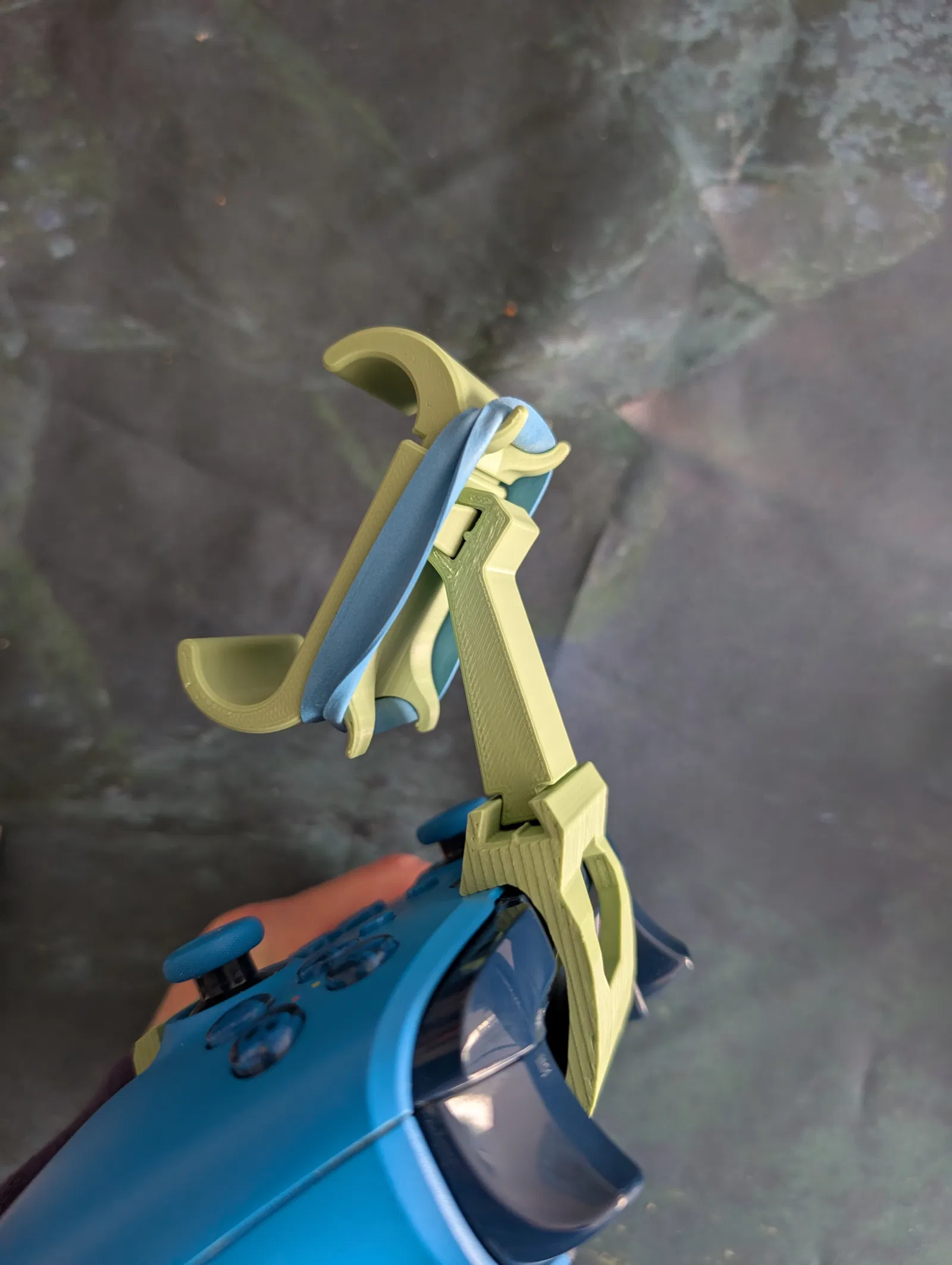

Đây là giá đỡ điện thoại gắn tay cầm (controller), được thiết kế dựa trên cơ chế điều chỉnh góc nghiêng của mình:

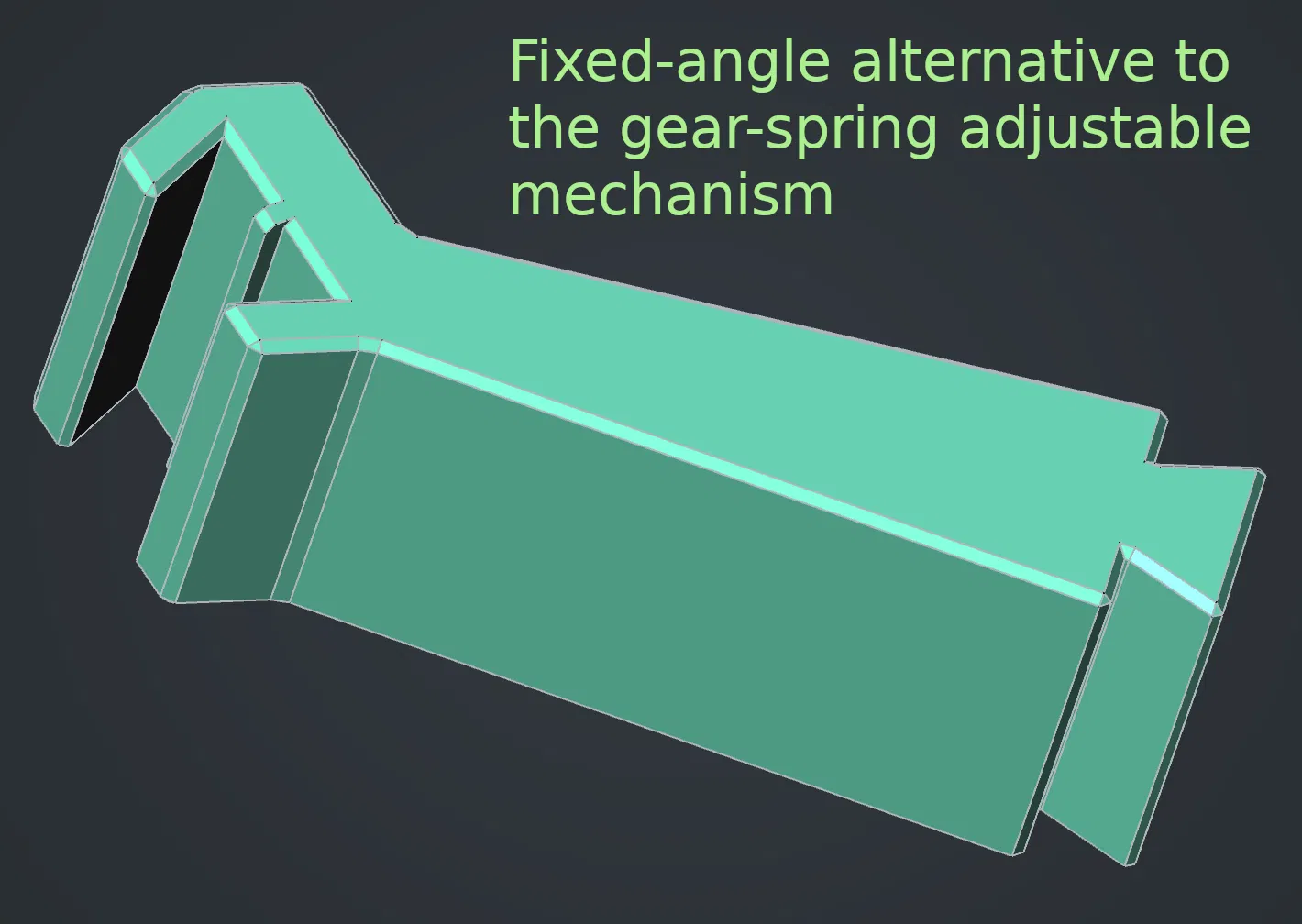

Cập nhật 1: Đã thêm phiên bản góc cố định thay thế cho cơ chế bánh răng-lò xo.

Đã thử nghiệm với:

• Tay cầm Xbox
  • Không phải là Xbox One! Mình nghĩ nó có thể vừa nhưng mình không có để test. Có lẽ sẽ hơi chật một chút.
• 8bitdo Ultimate

Nếu bạn thử với các dòng tay cầm khác, hãy phản hồi cho mình biết nó có vừa vặn không nhé.

In ấn

Bạn có thể dùng file 3MF vì đã có sẵn các thiết lập và các đĩa hỗ trợ brim tối thiểu:

• Chỉ nên in với các loại nhựa cứng, ít co ngót như PLA, nếu không giá đỡ sẽ bị lỏng lẻo.
• Nên để ít nhất 5 lớp vỏ (perimeters) cho cơ chế điều chỉnh góc vì linh kiện này khá nhỏ và chịu lực nhiều.
• Do cấu tạo phức tạp của cơ chế bánh răng/lò xo, bạn nên tránh các chế độ in nhanh hoặc layer height quá lớn.
• Không nên dùng đầu in lớn hơn 0.4mm vì sẽ mất các chi tiết nhỏ ở khớp điều chỉnh.
• Nên tăng số lượng lớp vỏ cho phần kẹp tay cầm để tăng độ bền.

Lắp ráp

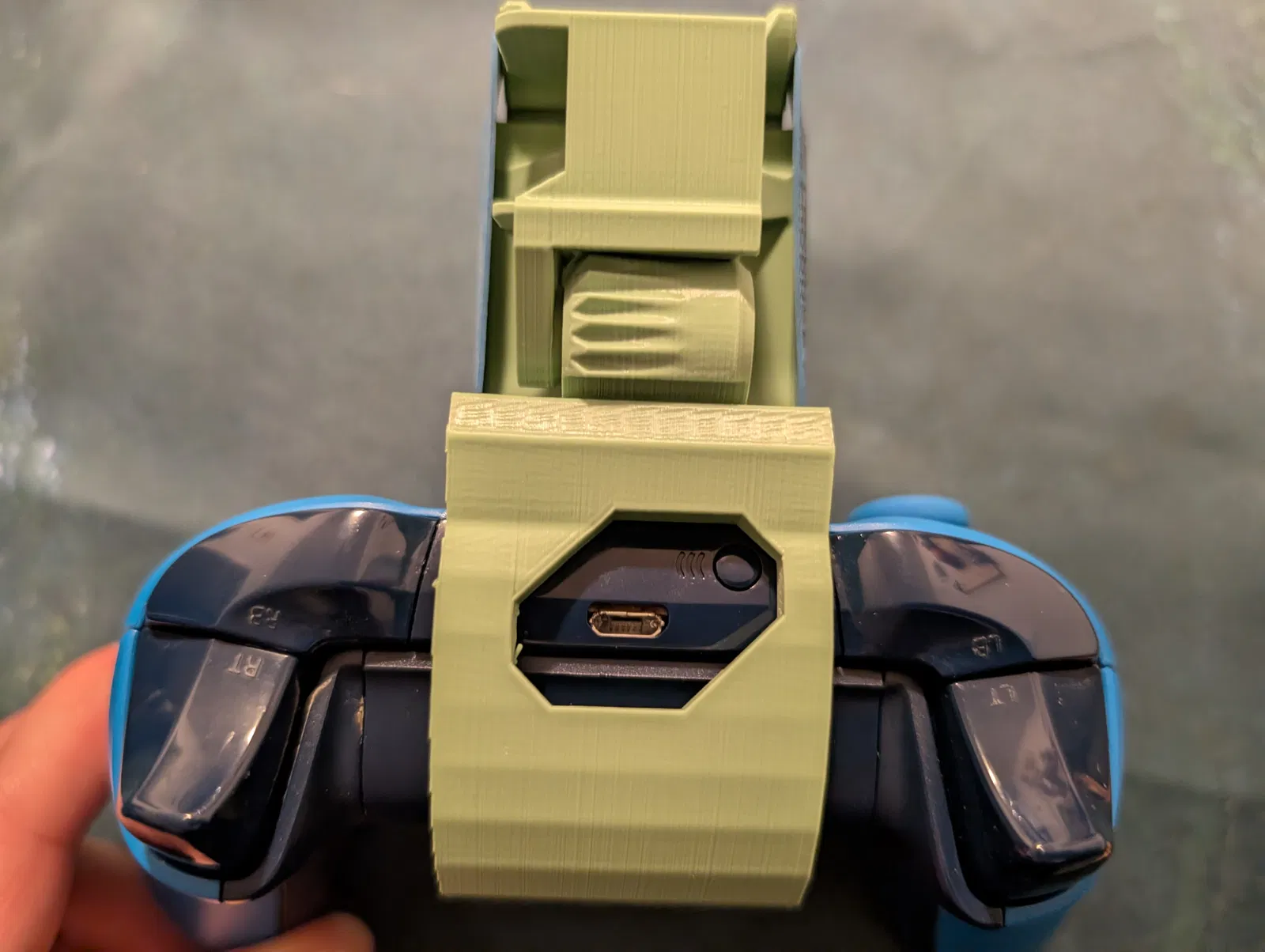

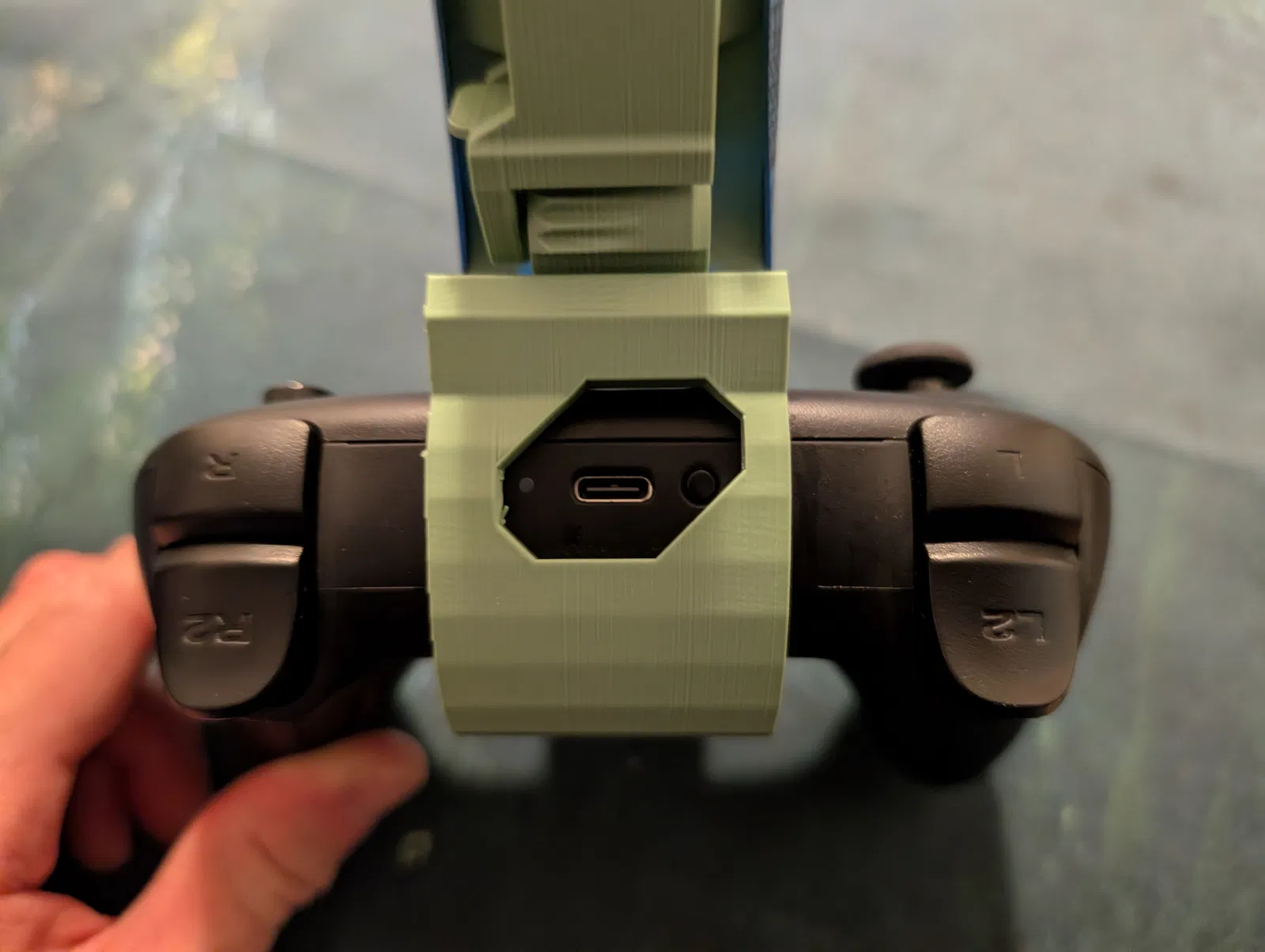

• Bạn nên gắn phần kẹp vào tay cầm trước để tránh làm gãy các bộ phận khác khi lắp ráp (phần kẹp có thể hơi chặt với một số loại tay cầm).

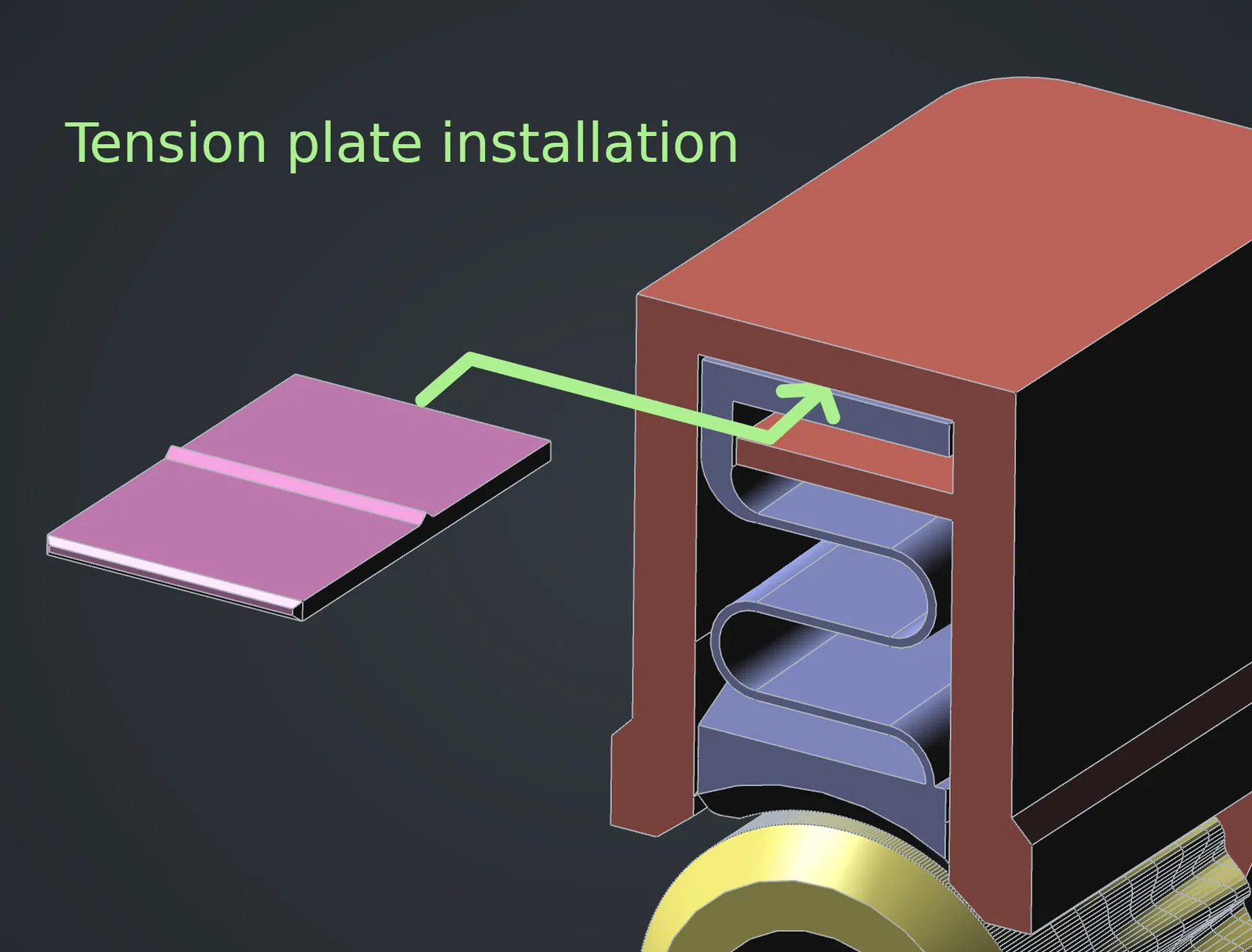

• Lắp tấm tăng áp lò xo vào như hình minh họa.

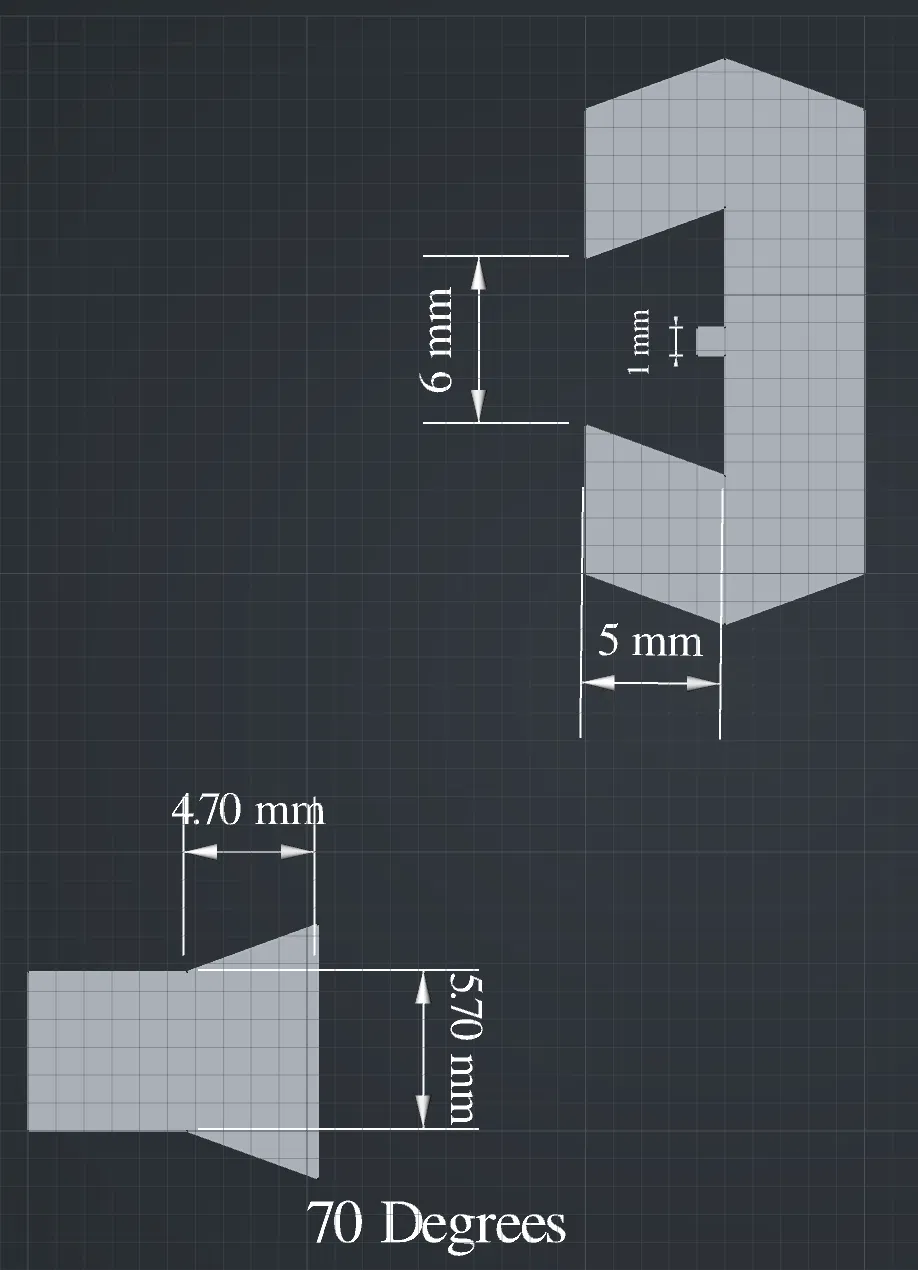

• Trượt các khớp đuôi én (dovetail) vào nhau, sau đó lắp các bộ phận của giá đỡ điện thoại lại.

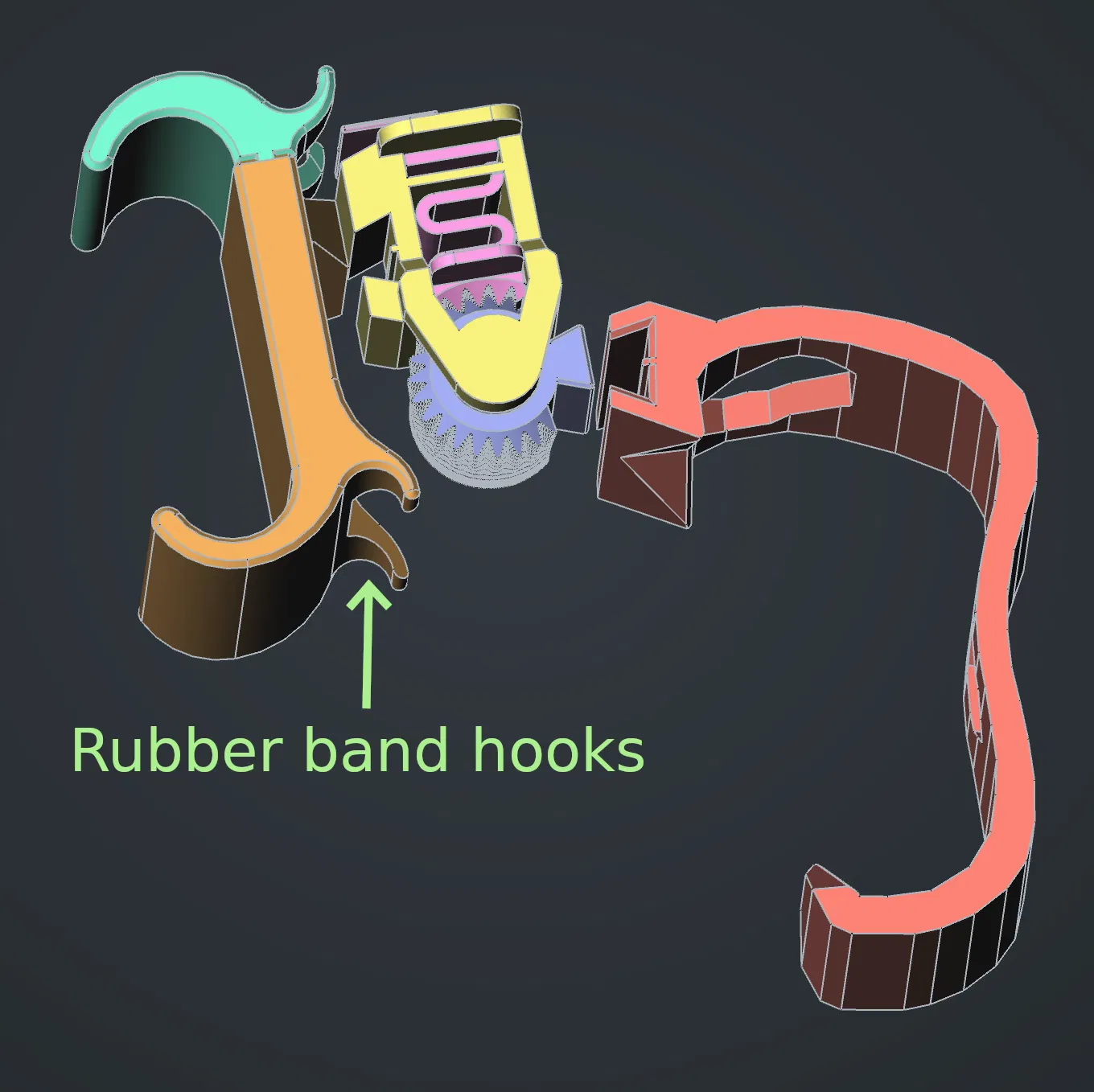

• Dùng 1 hoặc 2 sợi dây thun chắc chắn quấn vào các móc ở mặt sau của giá đỡ điện thoại.

Để thay đổi góc nghiêng, bạn chỉ cần bóp hai tấm bên cạnh để mở khóa, điều chỉnh đến góc ưng ý rồi thả tay ra là được.

Mình có đính kèm file Step và file FreeCAD (hơi lộn xộn một chút) để các bạn tham khảo.
