Khớp nối/Sửa chữa ống nước sân vườn - Garden Hose Coupler
Bộ phụ kiện in 3D giúp bạn nối lại các đoạn ống nước sân vườn bị nứt hoặc hư hỏng. Giải pháp tiết kiệm và hiệu quả để tái sử dụng ống nước cũ bằng nhựa PETG.
Mô tả
Mình không chắc món này dùng lâu dài có ổn không, nhưng nghĩ là cũng đáng để thử. Hôm nay là ngày 26 tháng 3 năm 2026, mình hy vọng sẽ cập nhật lại kết quả sau khoảng một năm (hoặc sớm hơn nếu nó bị hỏng!).

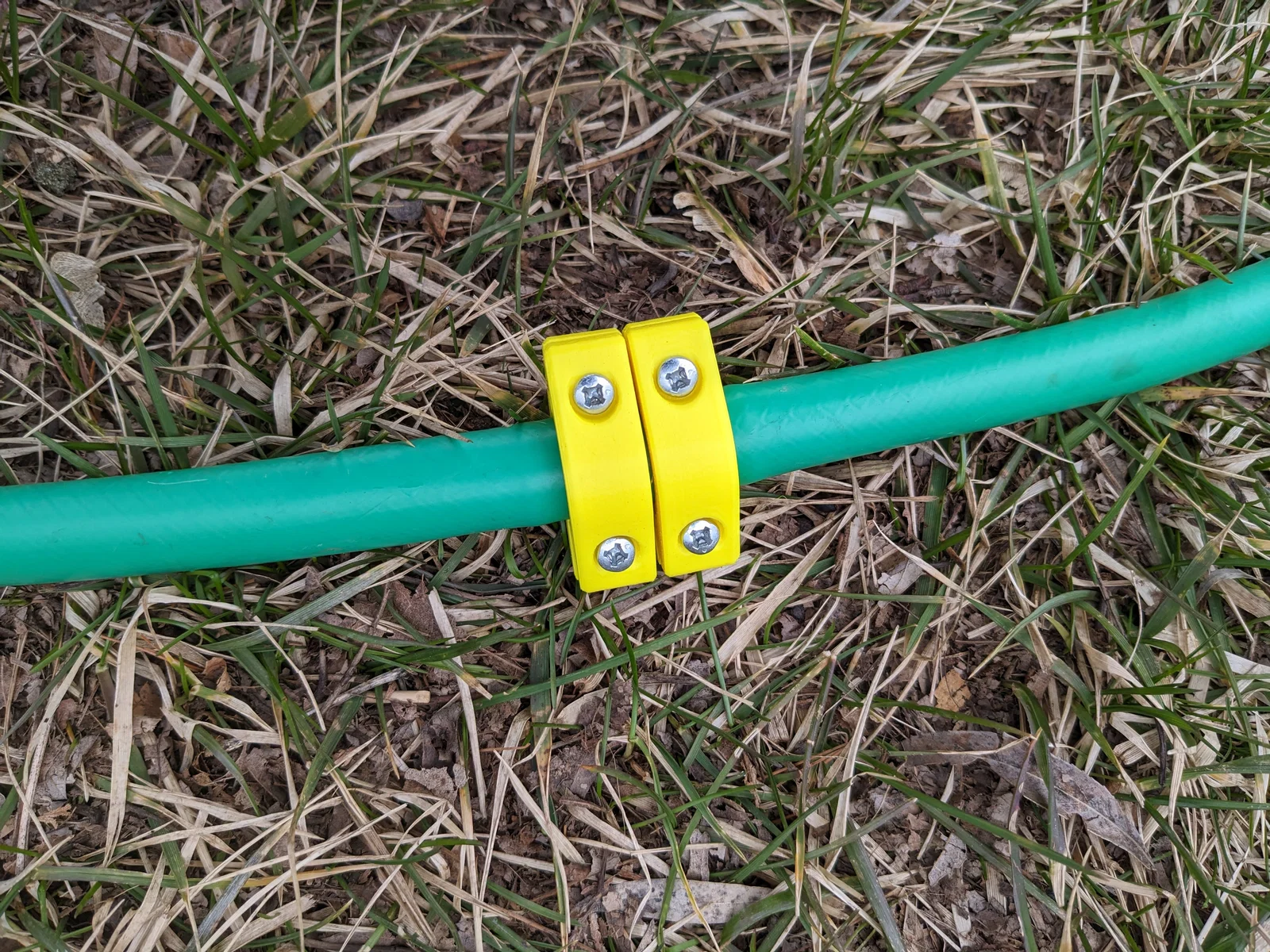

Mình có một đoạn ống nước bị gập và nứt, vừa làm giảm lưu lượng nước vừa bị rò rỉ. Với bộ "khớp nối" này, mình đã cắt bỏ đoạn hư hỏng và nối hai đầu ống lại với nhau.
Thông số ống của mình:
- OD = 3/4" (19mm)
- ID = 14.65mm

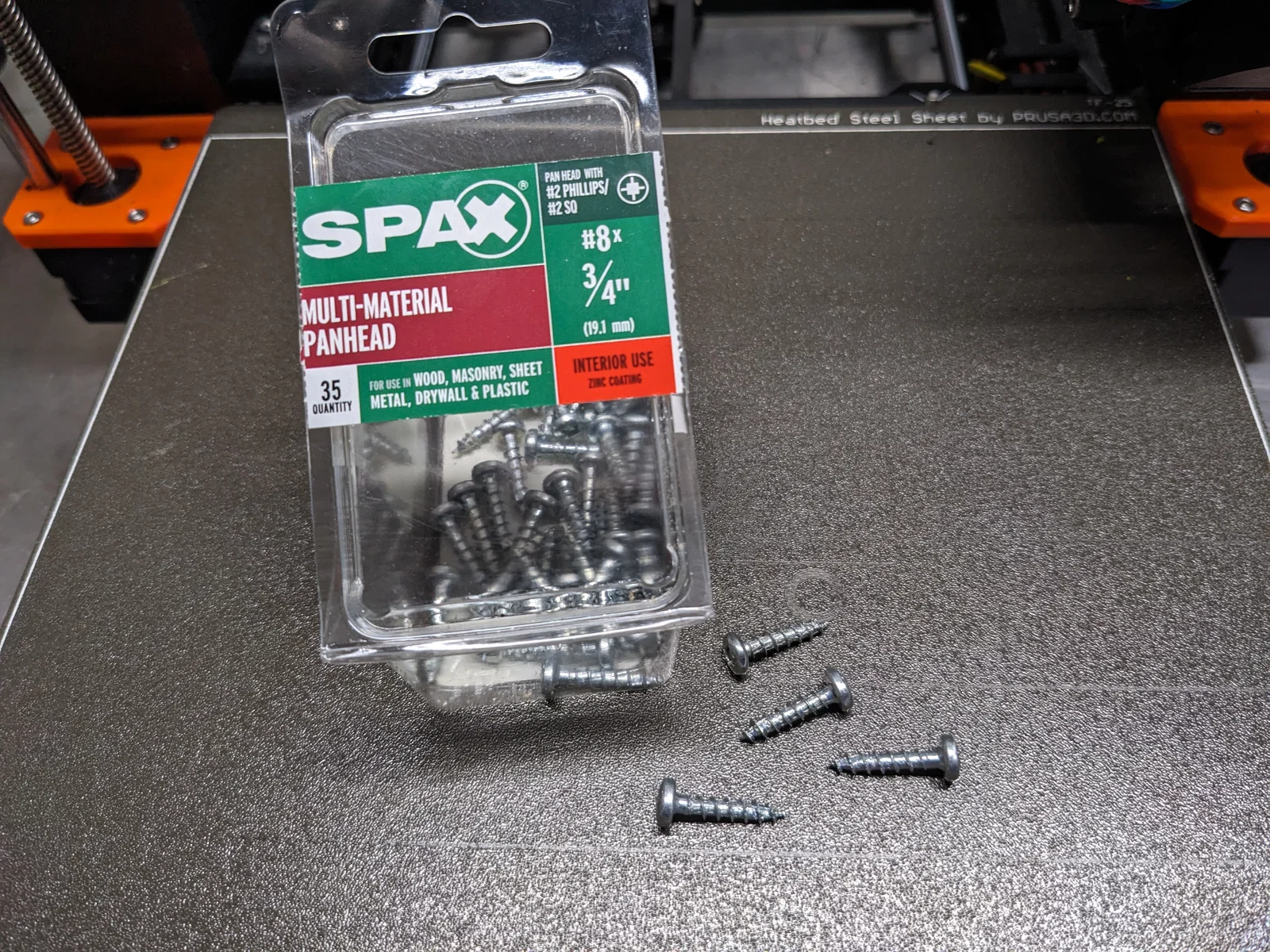

Phụ kiện cần thêm (xem ảnh): 4 con ốc đầu chảo (pan head) kích thước #8 x 3/4".
Bạn có thể tùy chỉnh kích thước (scale) để vừa với các loại ống khác, nhưng mình chưa thử qua.
Hướng dẫn lắp ráp và sử dụng
Gỡ vật liệu hỗ trợ (support) ra khỏi phần Coupler (xem hướng dẫn in bên dưới). Mình khuyên bạn nên đánh dấu "gờ giữa" trên Coupler bằng bút lông để làm mốc canh độ sâu khi nhét vào ống. Hãy nhét Coupler vào một đầu ống đã cắt khoảng 1/2 chiều dài - bạn có thể dùng máy sấy tóc hoặc nước nóng để làm mềm ống, giúp thao tác dễ dàng hơn.

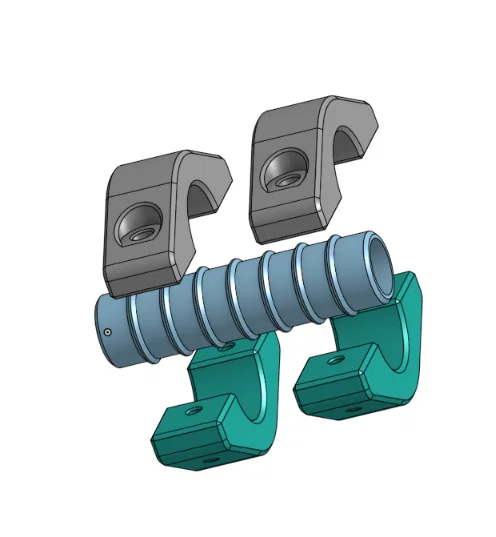

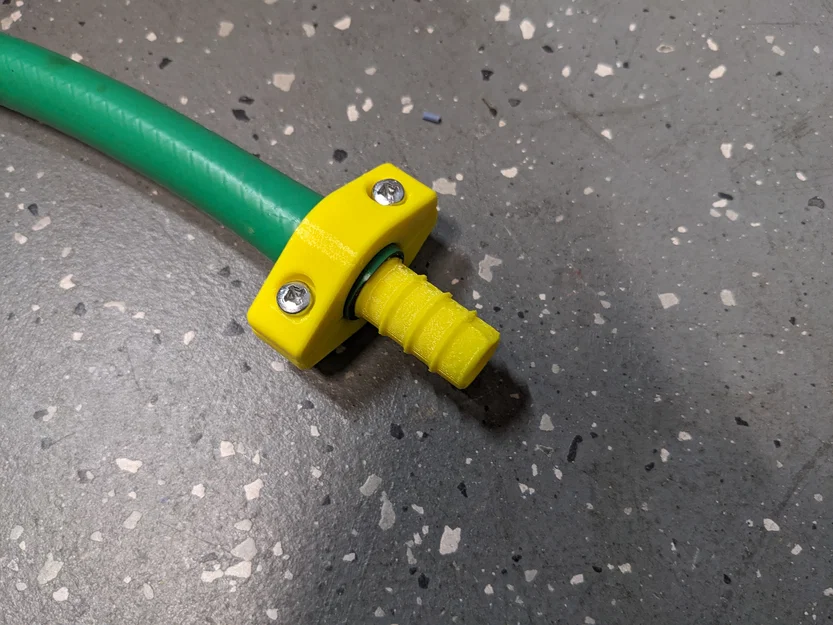

Đặt các mảnh Clamp (kẹp) vào đầu ống (xem ảnh), rồi siết chặt bằng hai con ốc. Nhớ siết luân phiên hai con ốc để lực ép lên Clamp được đều.
Lặp lại các bước tương tự cho đầu ống còn lại.
Hướng dẫn in
Nên in bằng nhựa PETG sử dụng file 3mf đính kèm, hoặc cài đặt như sau:
- Chiều cao lớp in: 0.2mm
- 5 đường viền (perimeters)
- 30% mật độ in (rectilinear infill)
Mình khuyên nên dùng PETG hoặc loại nhựa chịu nhiệt tương đương để chịu được thời tiết ngoài trời và cái nóng mùa hè.

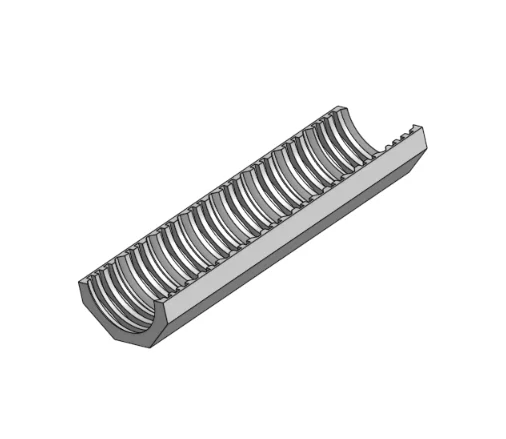

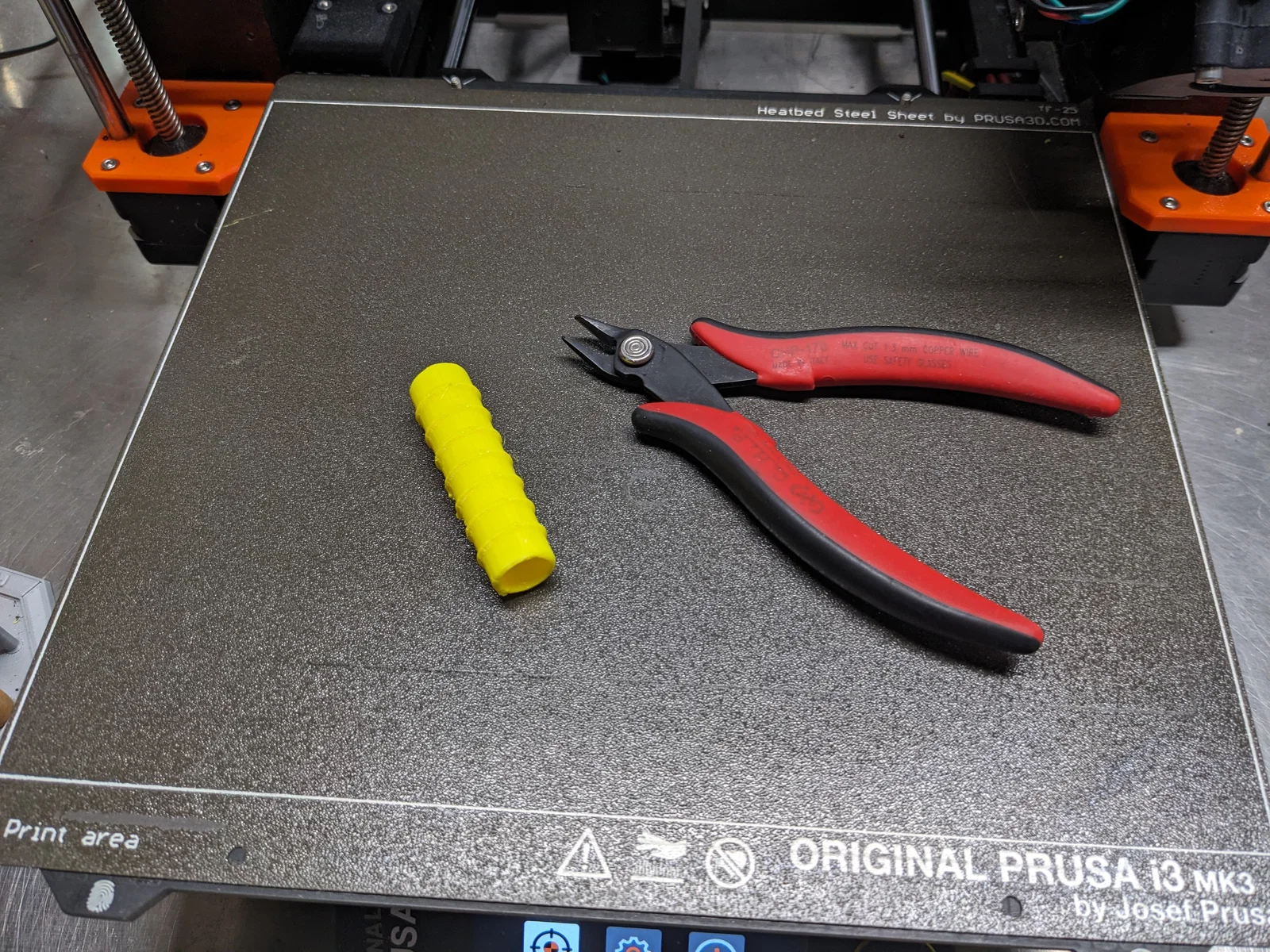

Chi tiết Coupler cần được đặt nằm ngang khi in để đạt độ bền tối ưu, điều này đòi hỏi phải có support và có thể gây khó khăn khi bám bàn in. Ban đầu mình dùng support do phần mềm tự tạo nhưng không thành công, nên cuối cùng mình phải tự thiết kế cấu trúc support riêng trong CAD. Cách này khá hiệu quả, mặc dù việc gỡ support hơi mất thời gian (mình dùng kìm cắt để gỡ - xem ảnh).

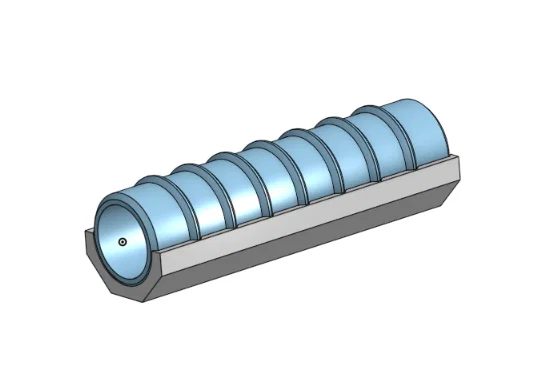

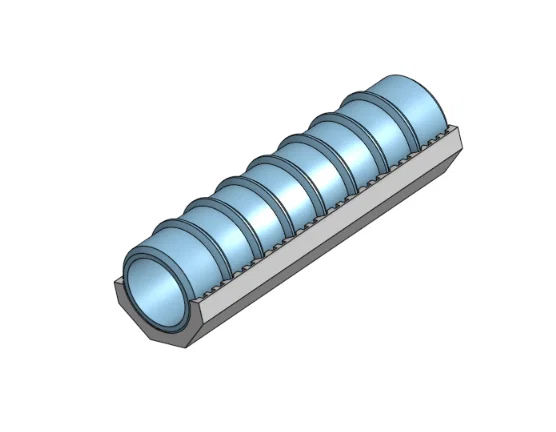

Coupler và cấu trúc support được in chung thành một khối, mình có kèm file STL cho mục đích này. Tuy nhiên, mình cũng để sẵn các file STL riêng lẻ cho cả Coupler và support nếu bạn muốn thử nghiệm thêm.
CAD
File OnShape 3D cho dự án này ở đây:
