Case bảo vệ uSDX-SOTA-ATU thiết kế tùy chỉnh

Đây là mẫu case mình thiết kế cho chiếc đài WB2CBA uSDX SOTA RADIO.

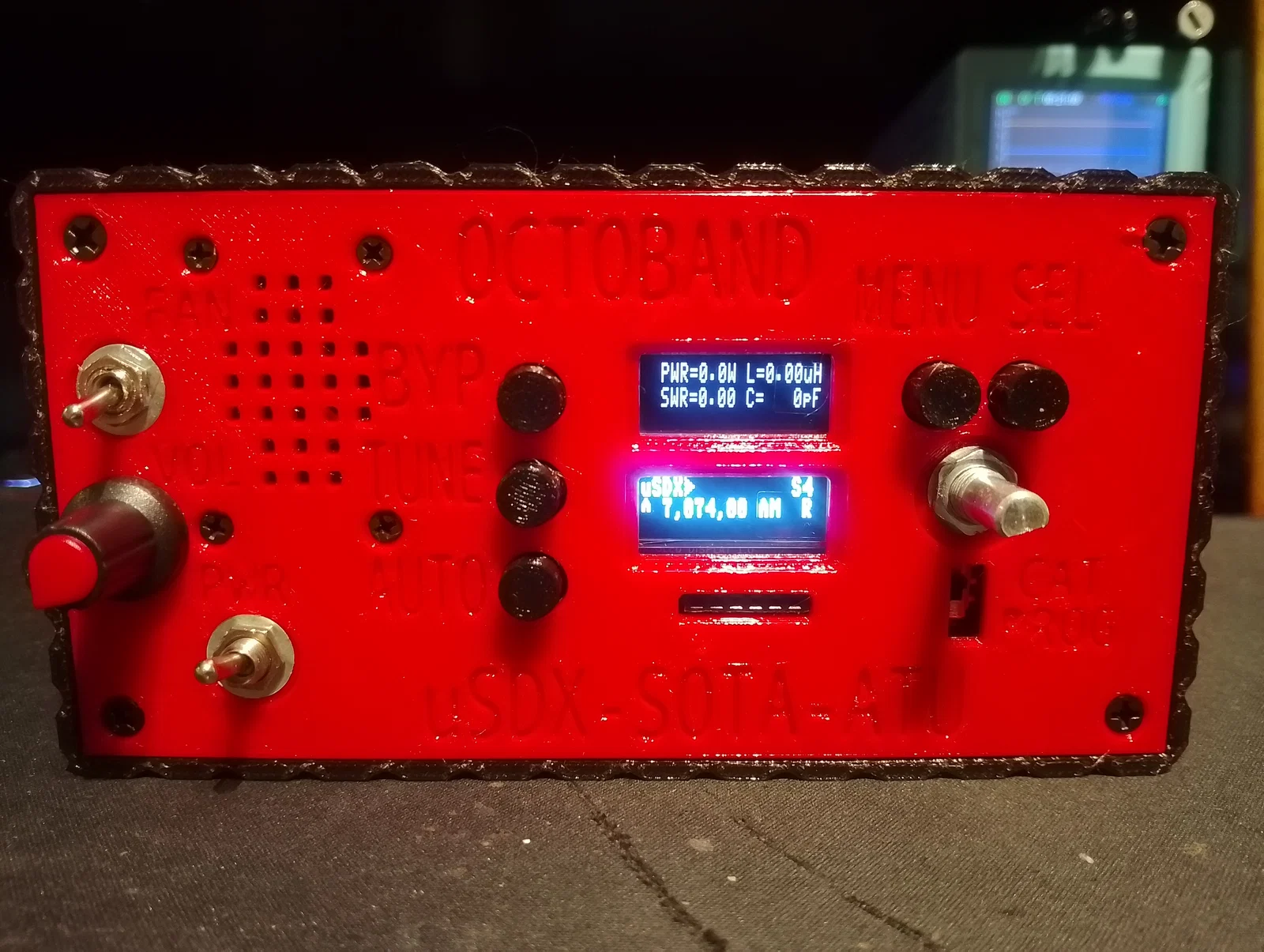

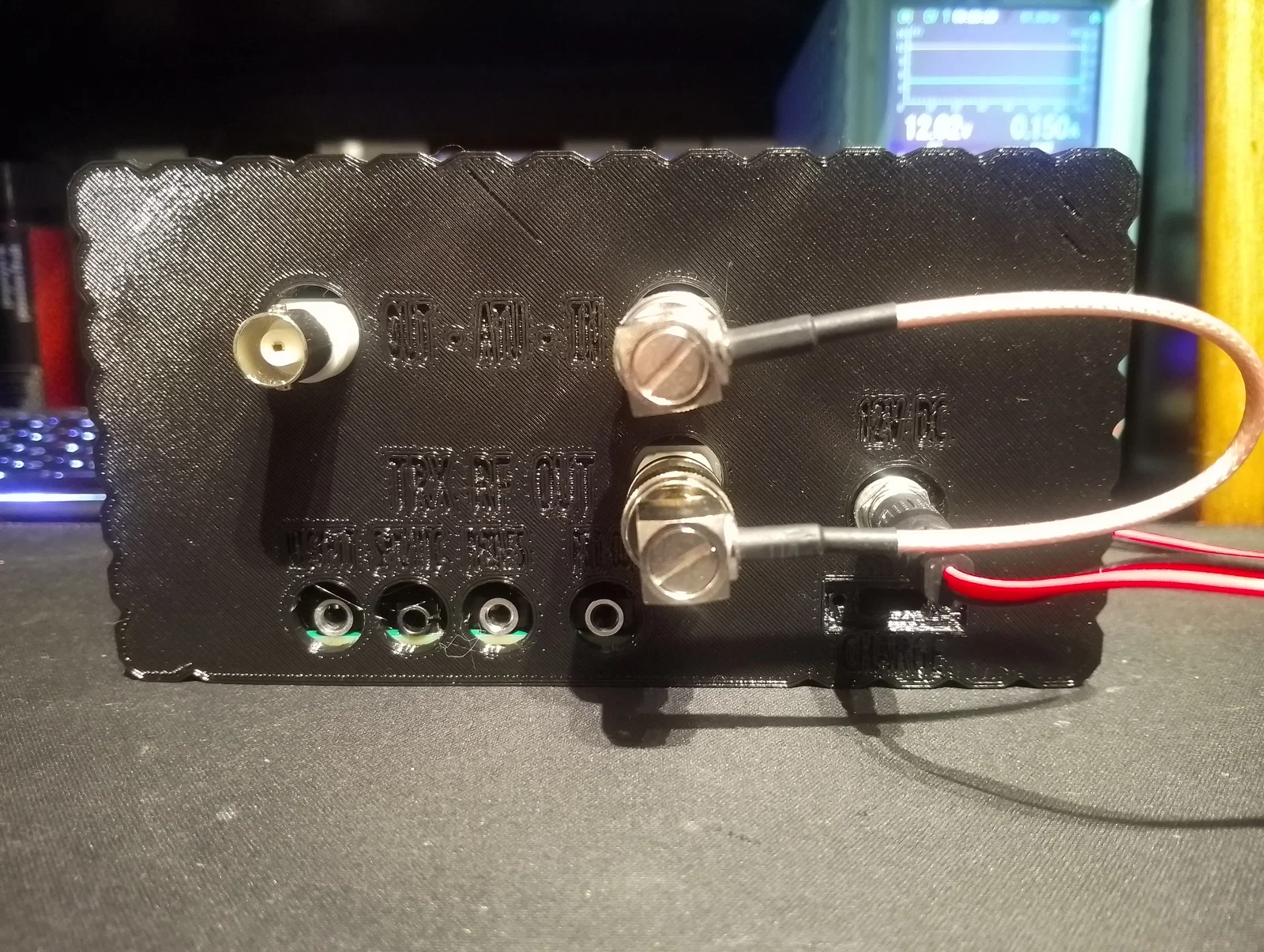

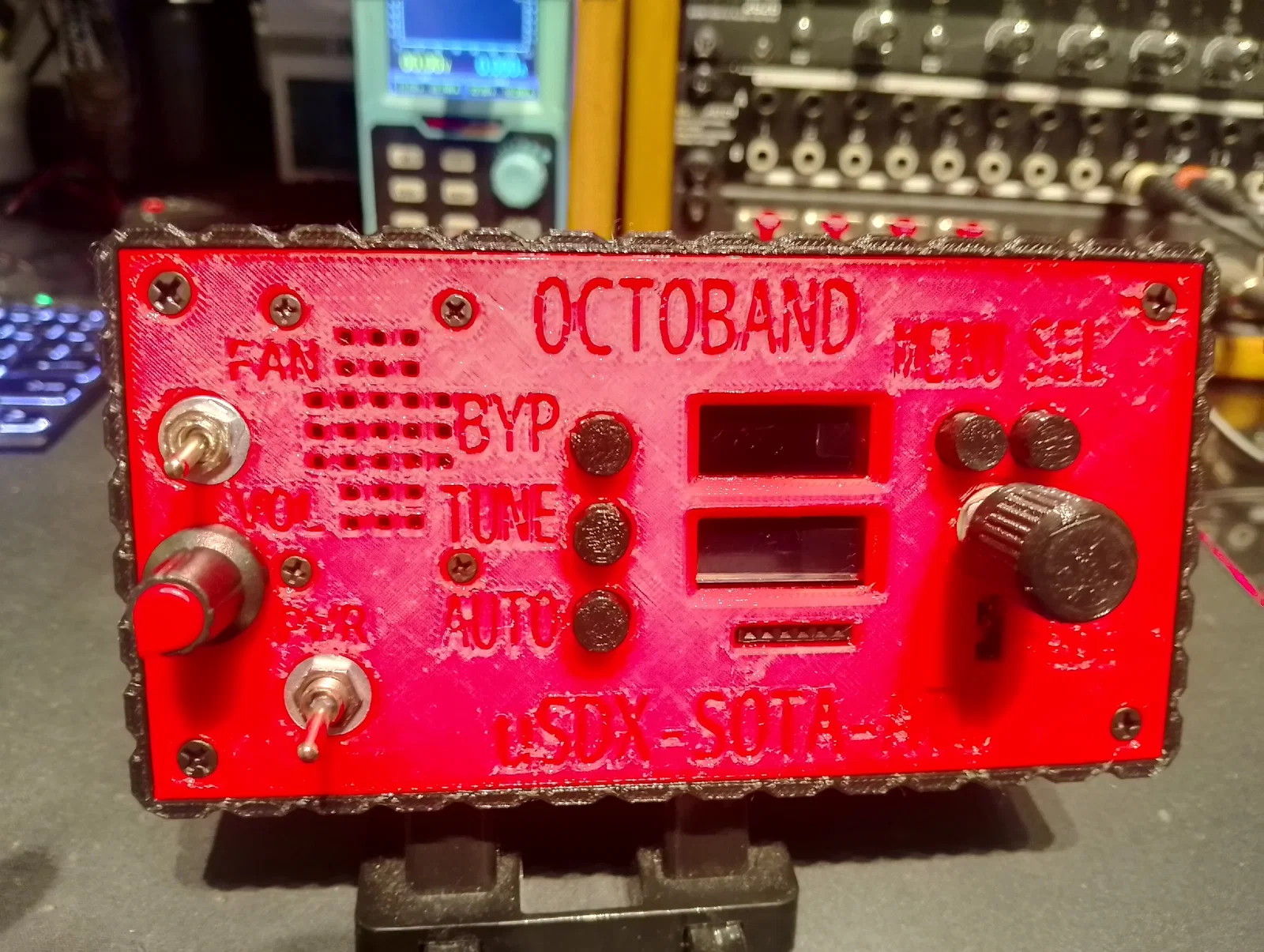

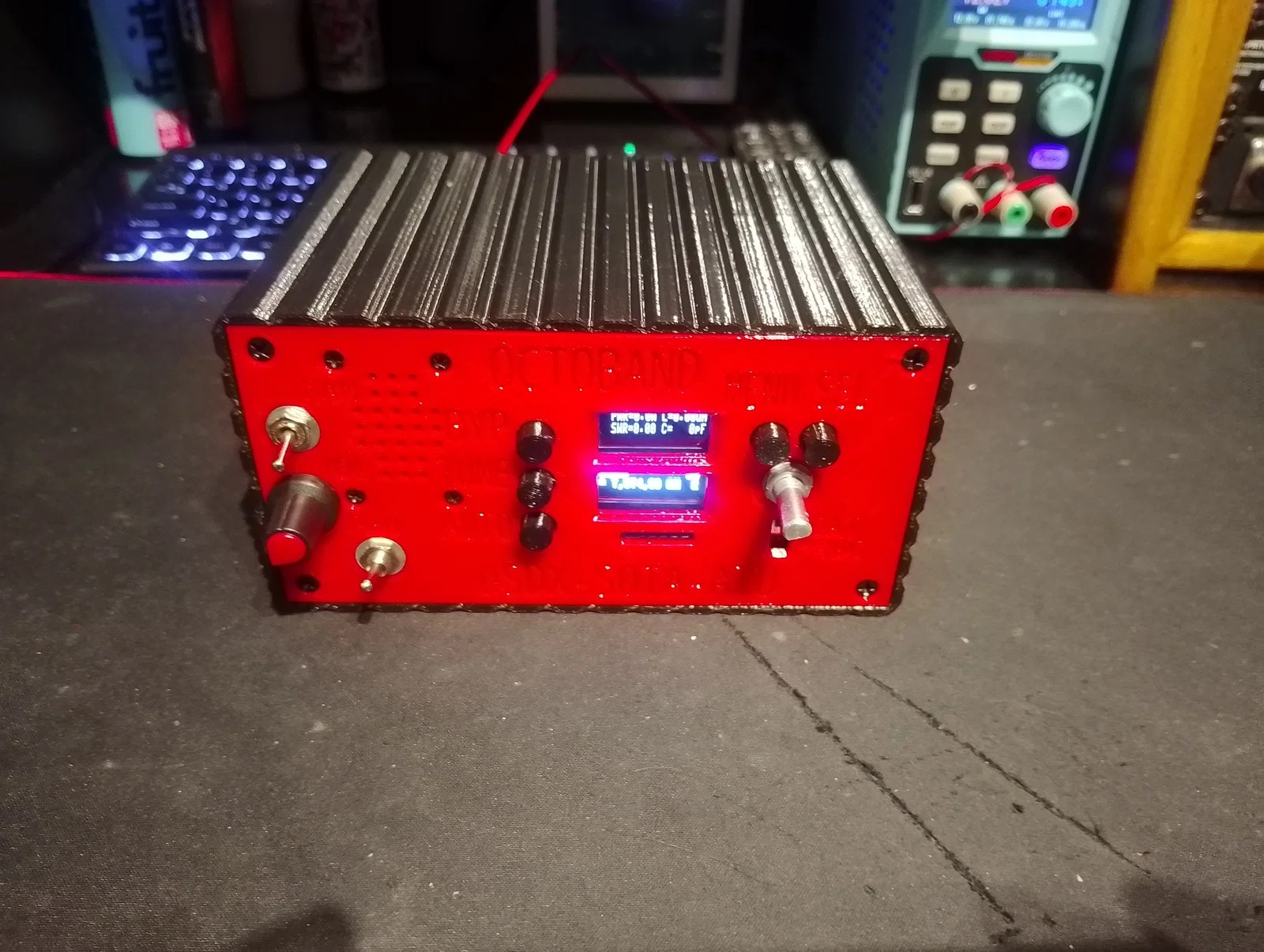

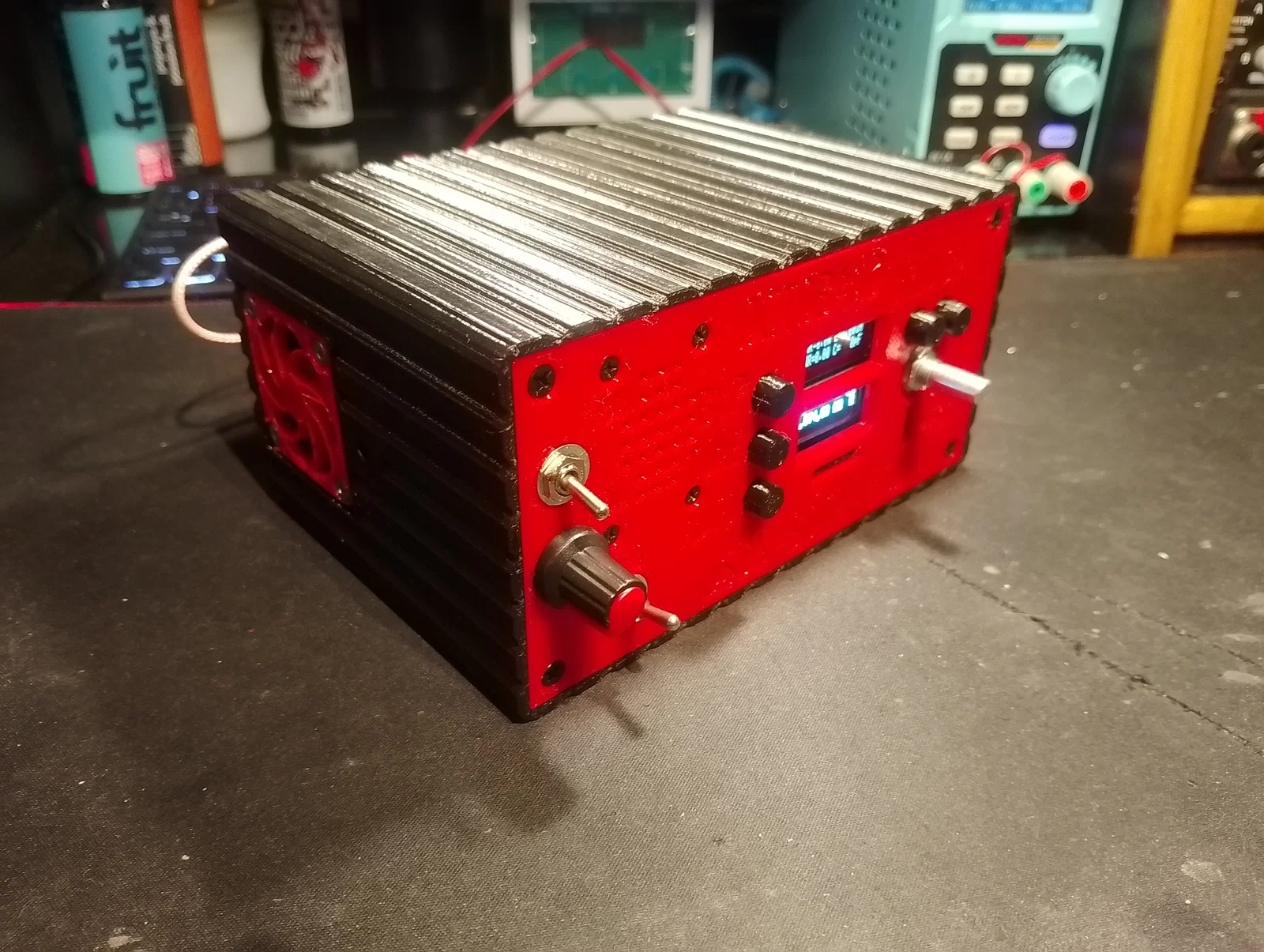

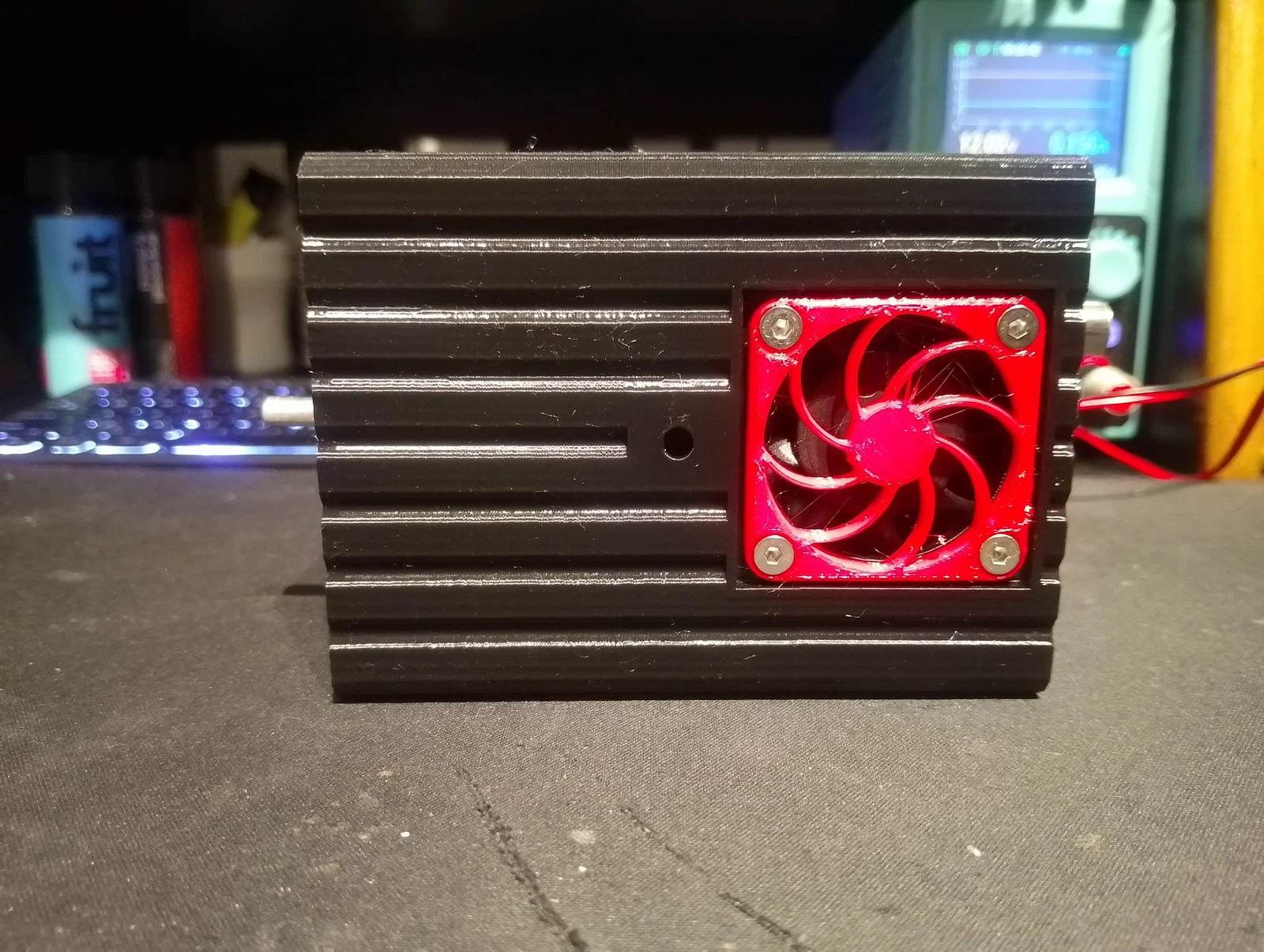

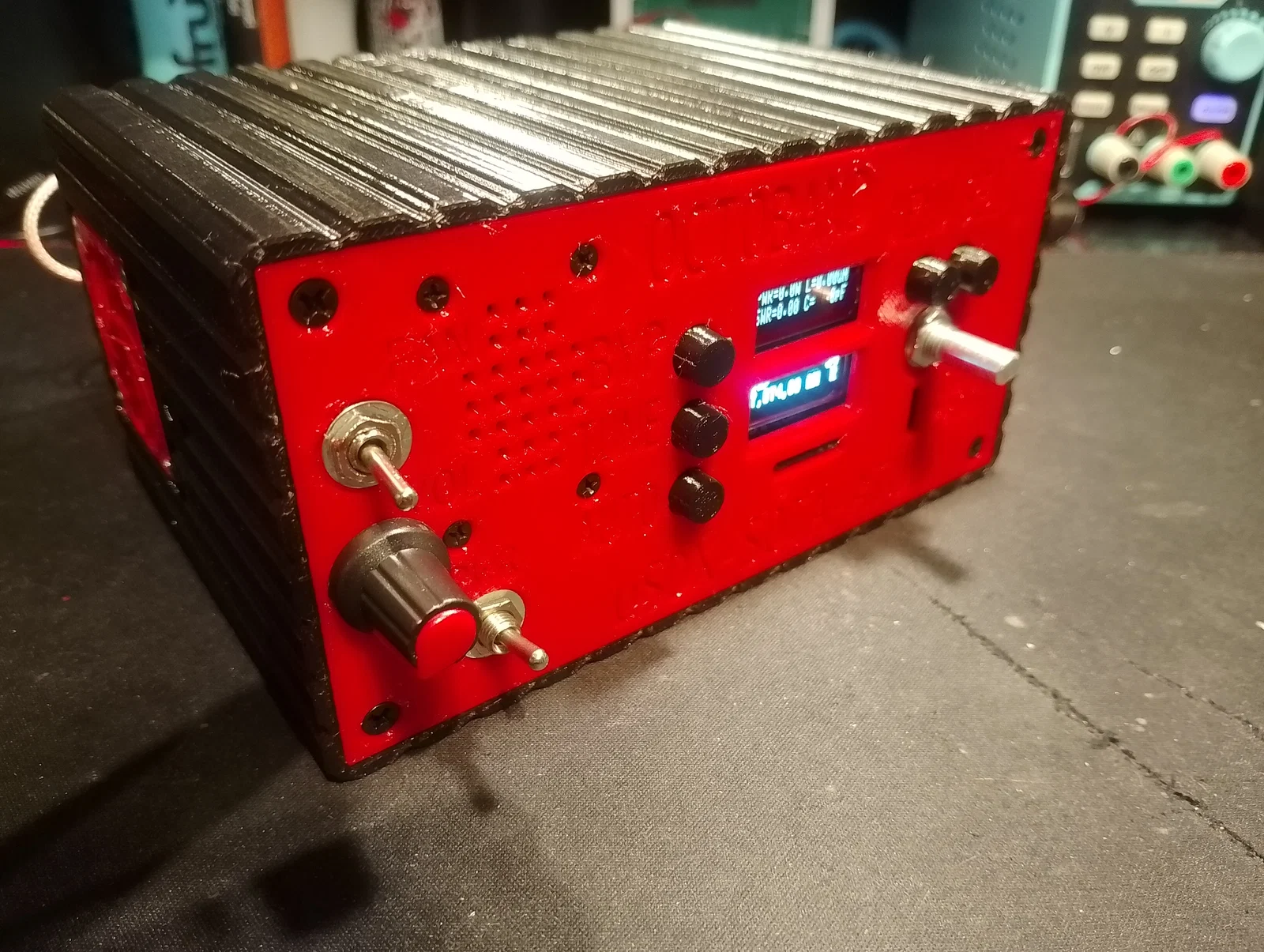

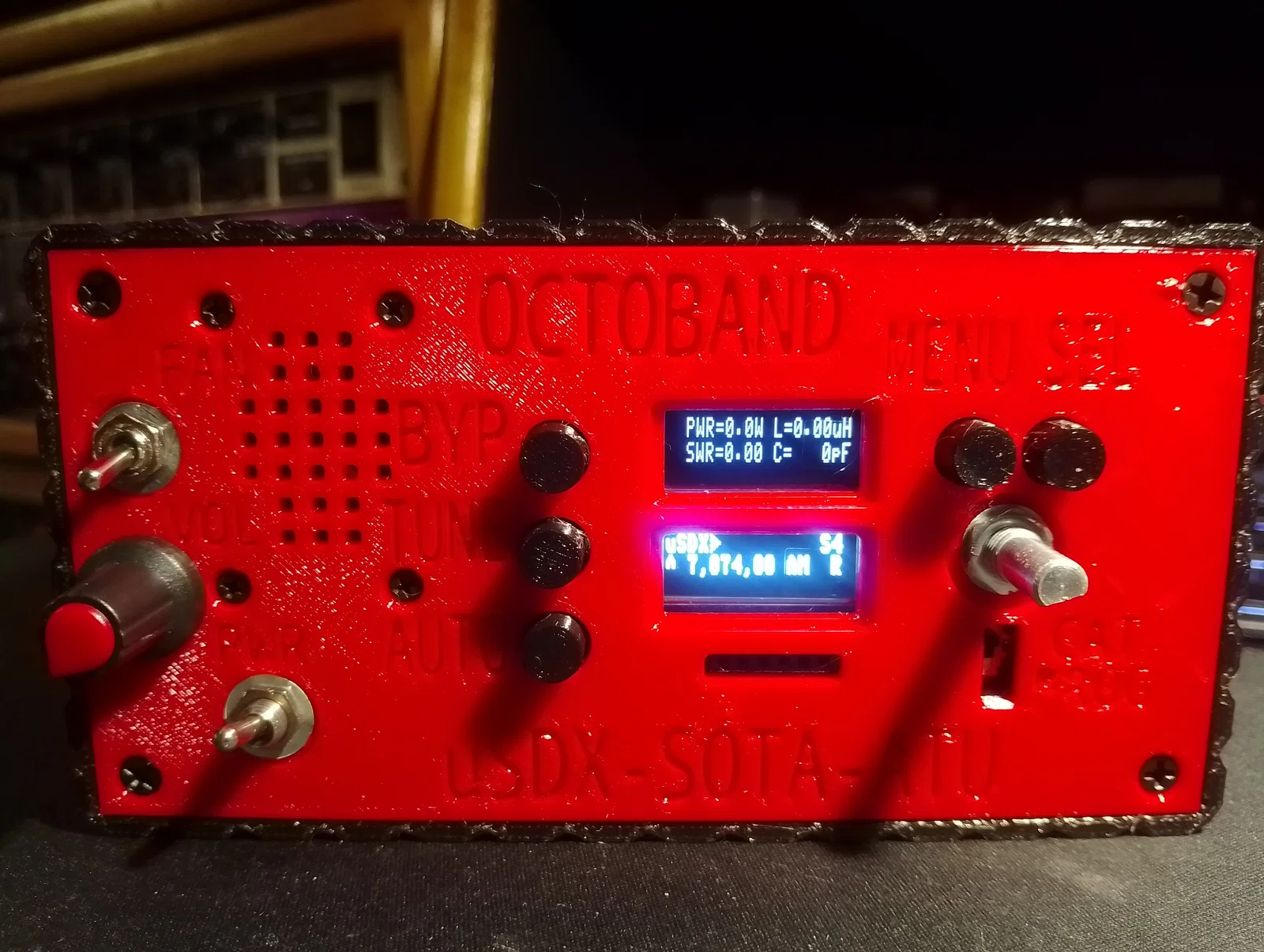

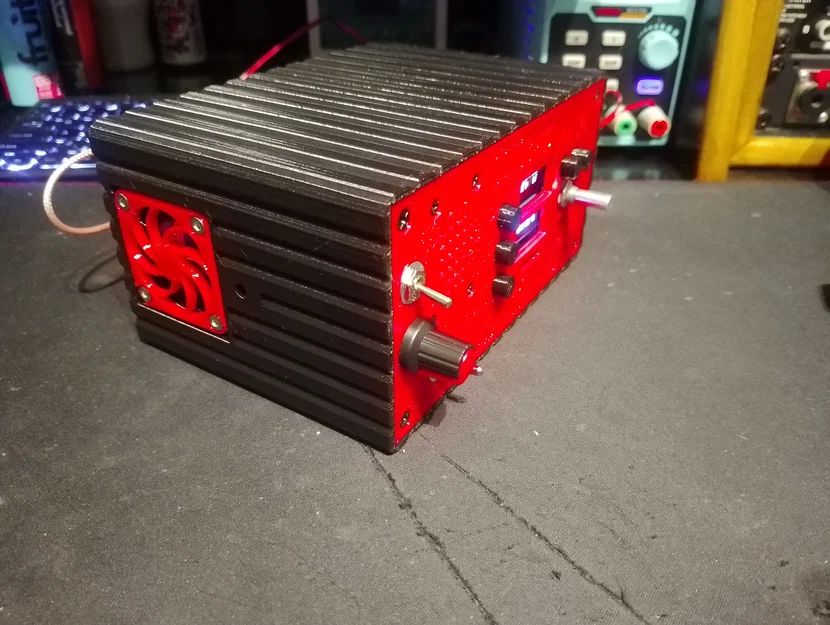

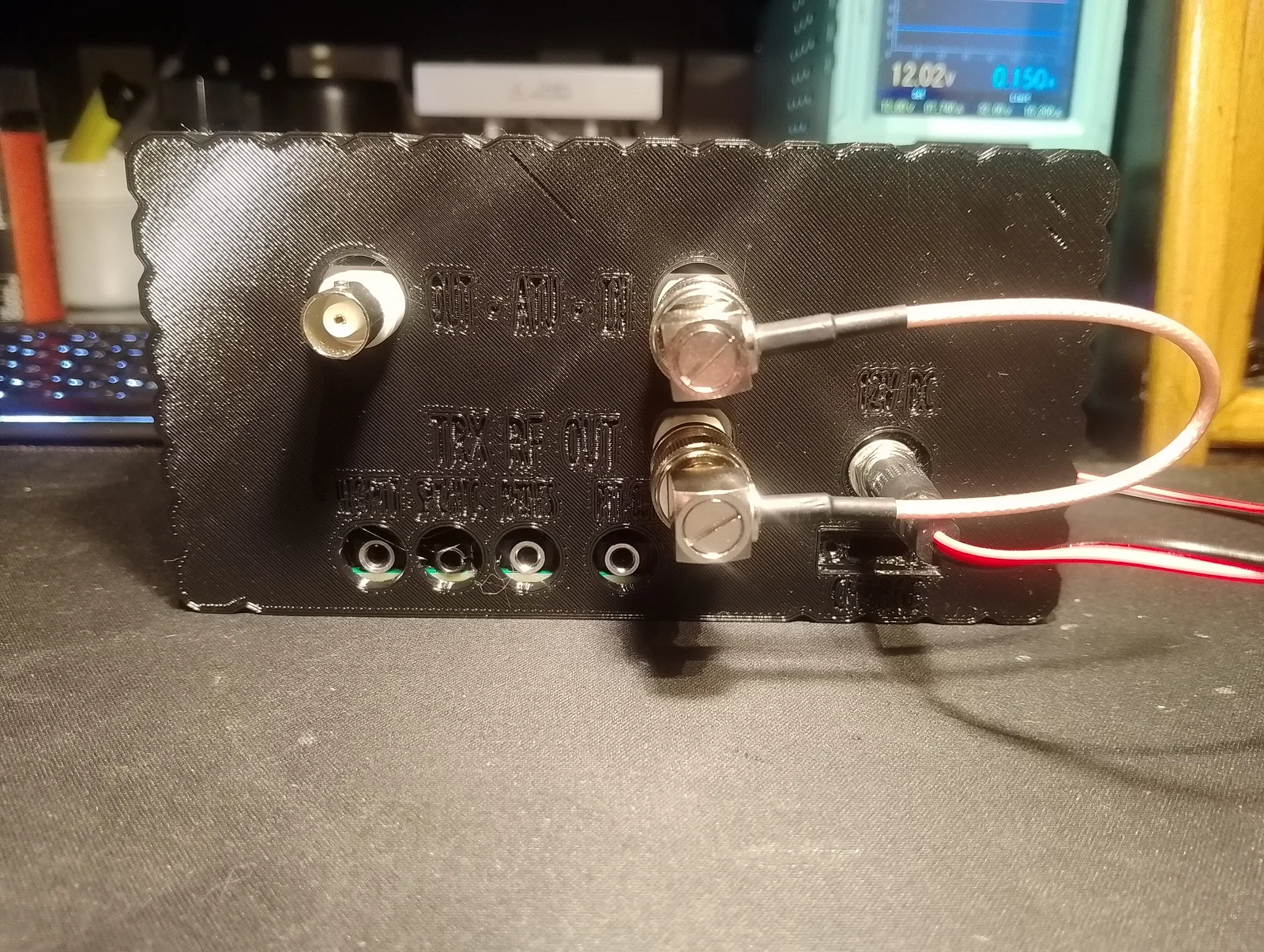

Mình đã bổ sung thêm các vị trí gắn loa ở mặt trước, lắp quạt tản nhiệt trong thân máy để làm mát khi hoạt động trong những ngày hè dài khi mang đài đi dã ngoại hoặc săn DX. Ngoài ra, mình cũng khoét lỗ núm xoay âm lượng cho module khuếch đại 3W, công tắc nguồn và quạt. Mình đã bỏ cổng DC jack gốc trên PCB và thay bằng đầu nối DC 2.1mm riêng để quản lý việc cấp nguồn cho toàn bộ hệ thống. Ở mặt sau máy còn có sẵn một lỗ để lắp cổng USB-C panel mount nếu các bạn muốn tích hợp thêm mạch sạc và pin.

Loa mình dùng là loại lấy từ linh kiện của bộ này: https://www.amazon.co.uk/dp/B0DQ4XS19V?ref=ppx_yo2ov_dt_b_fed_asin_title

Module khuếch đại âm thanh mình sử dụng là loại này: https://www.amazon.co.uk/dp/B09Z29CS85?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1

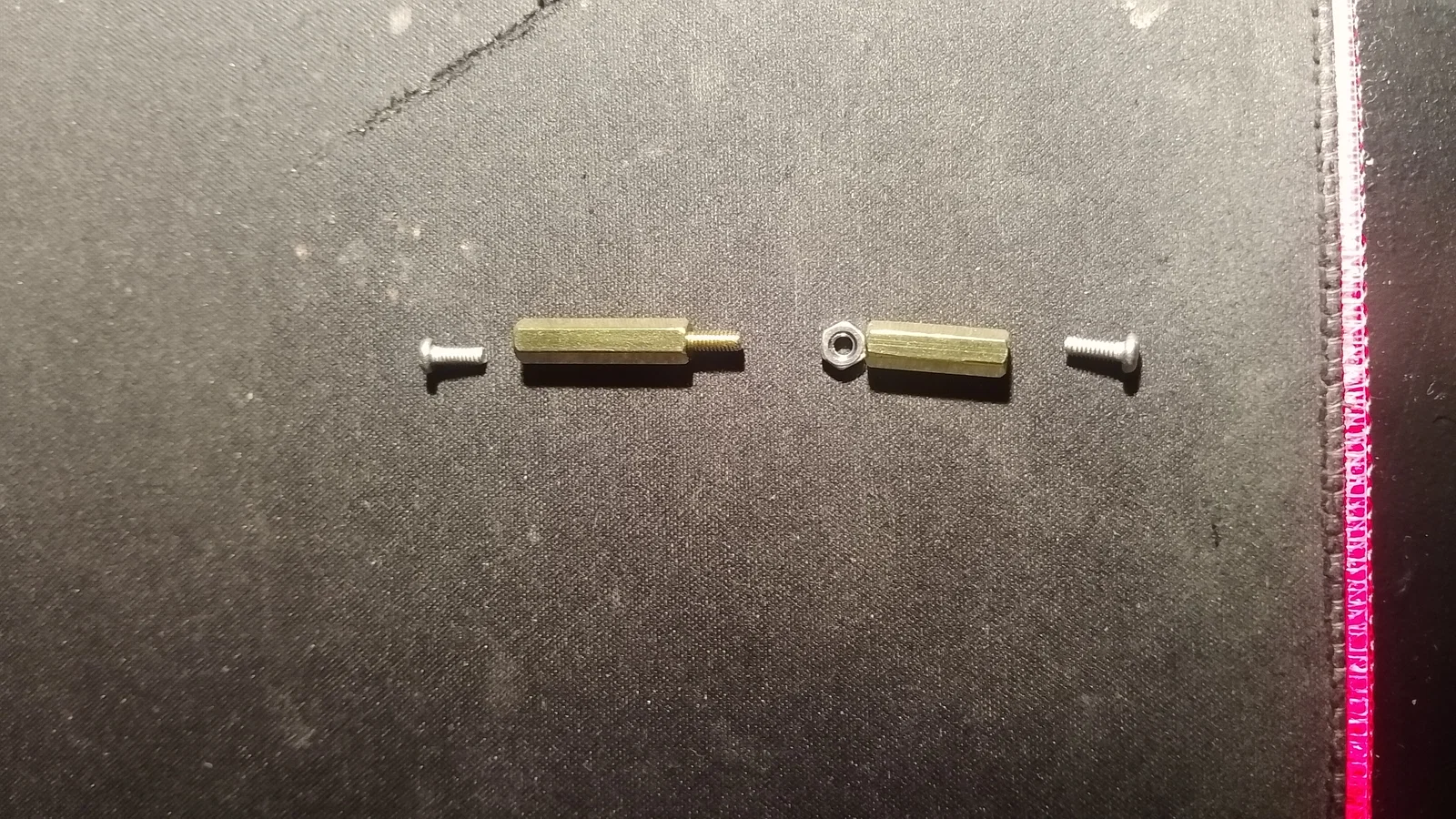

Khi lắp đặt, mình dùng các miếng đệm 2.5mm giữa các bảng mạch (kích thước 2.5 x 14 và 2.5 x 20mm), kèm một đai ốc bên dưới bảng PA (xem ảnh đính kèm). Các bạn cần chú ý phần này để đảm bảo khoảng cách cho giắc cắm anten.

Núm vặn VFO mình dùng không phải do mình thiết kế, mình chỉ chia sẻ lại vì thấy nó hợp với đài. Xin cảm ơn DM4DS vì thiết kế này!

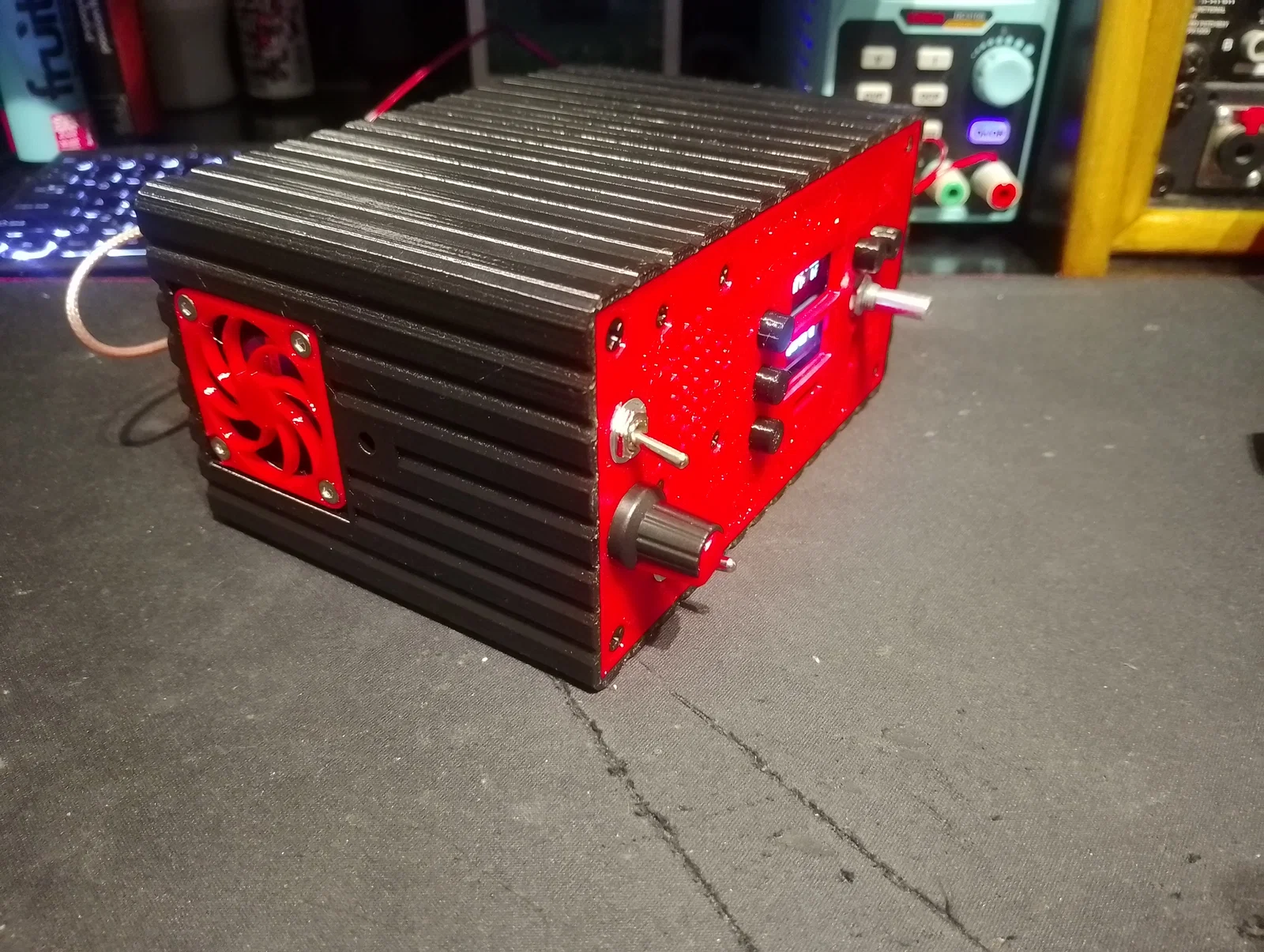

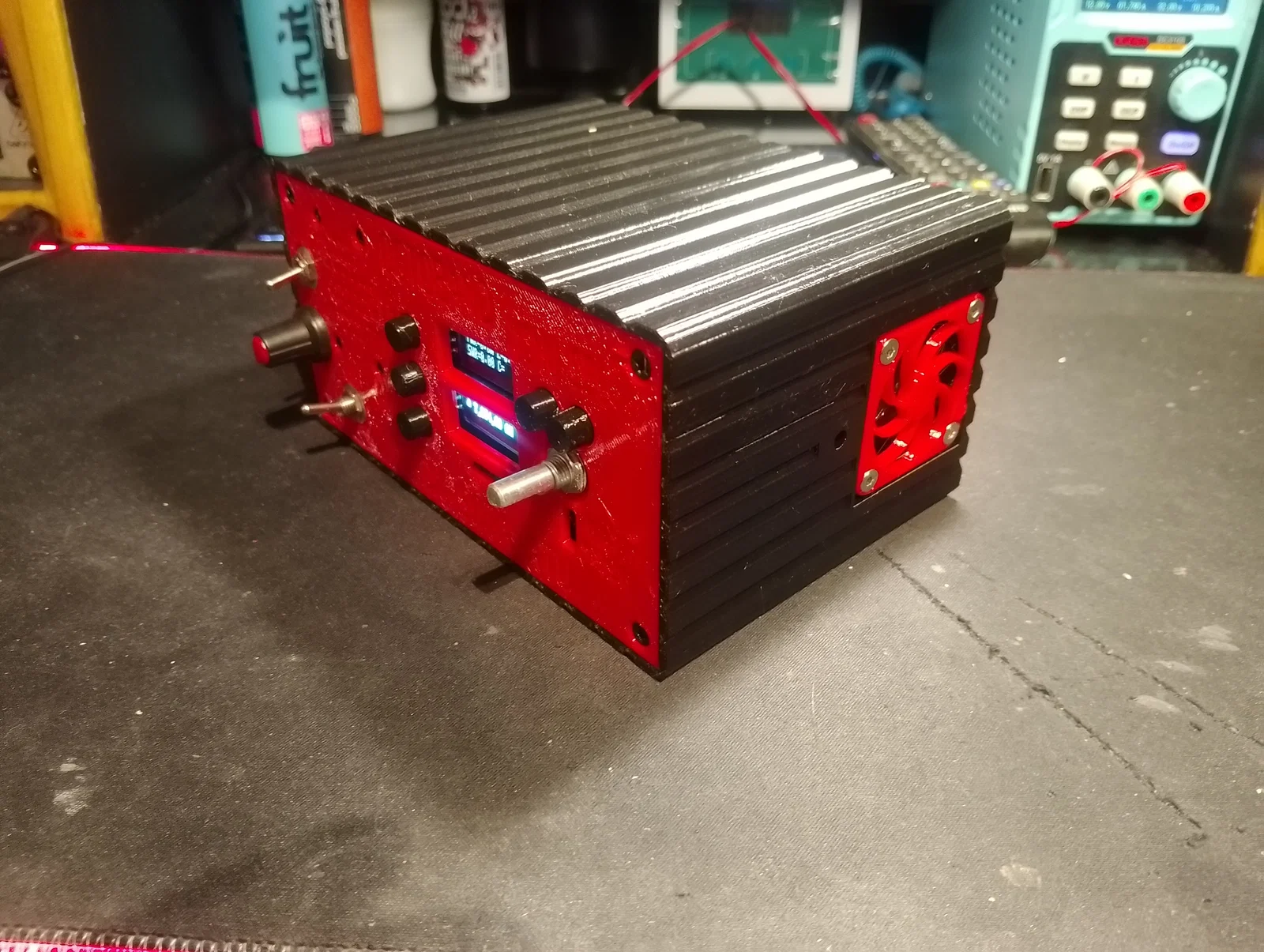

Phần lưới tản nhiệt cho quạt cũng vậy, mình lấy từ mẫu có sẵn nhưng đã chỉnh lại độ dày để vừa với kích thước case, giúp bề mặt phẳng mịn để không gây vướng khi gắn thêm chân đế.

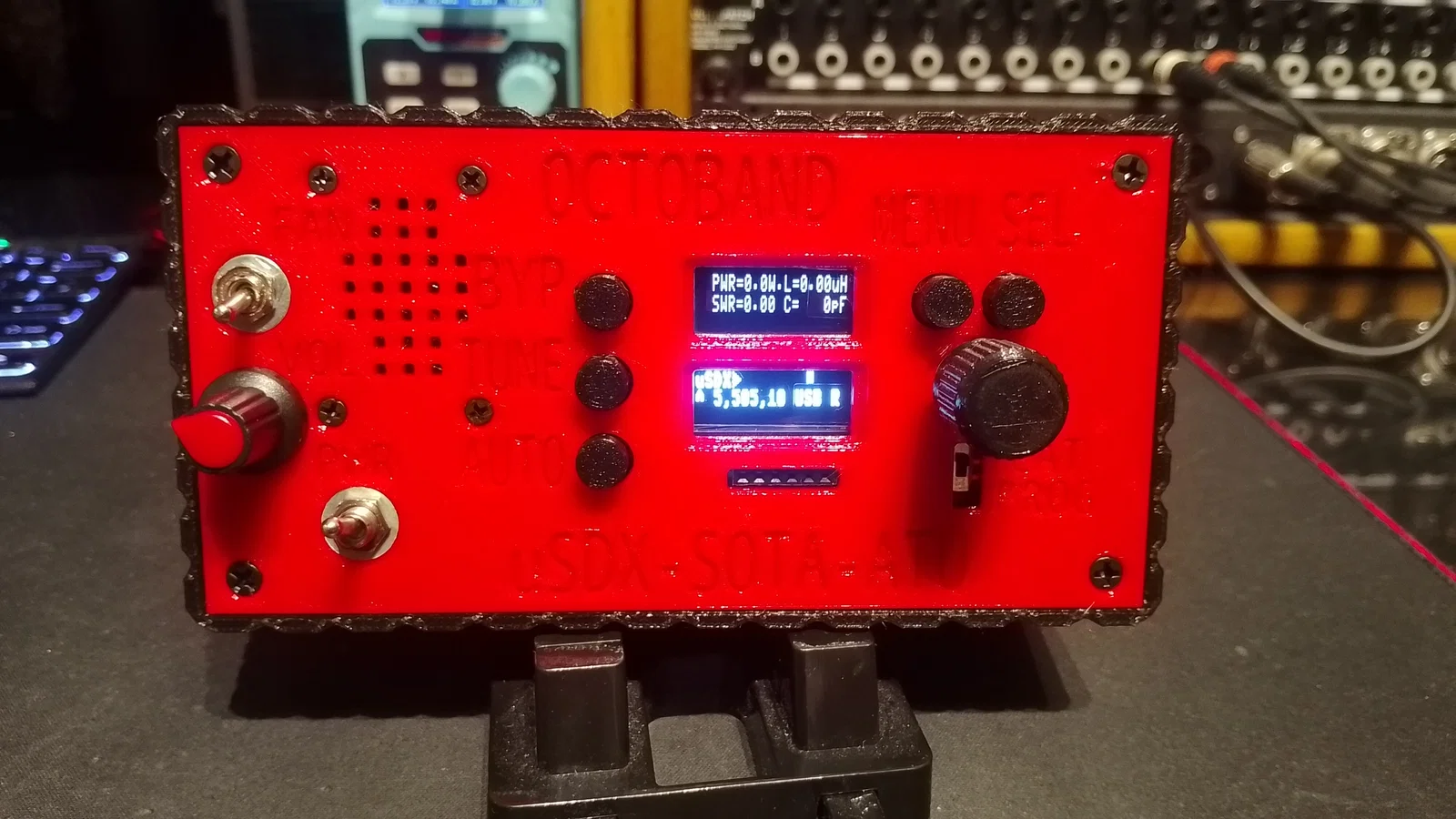

Mình sẽ cập nhật thêm phần chân đế sau.

Hy vọng các bạn thích bản thiết kế này của mình. Mình đã có trải nghiệm rất thú vị khi tự lắp ráp chiếc đài uSDX của Barb WB2CBA. Barb rất nhiệt tình hỗ trợ giải đáp thắc mắc trên diễn đàn trong quá trình mình lắp máy. Thật tuyệt vời khi tác giả trực tiếp hỗ trợ người chơi DIY như vậy. Cảm ơn Barb và các anh em trên diễn đàn groups.io rất nhiều.

Cảm ơn, NancyD M0OAK
