Ba lô Voron ERCP cho máy in 3D Voron 2.4

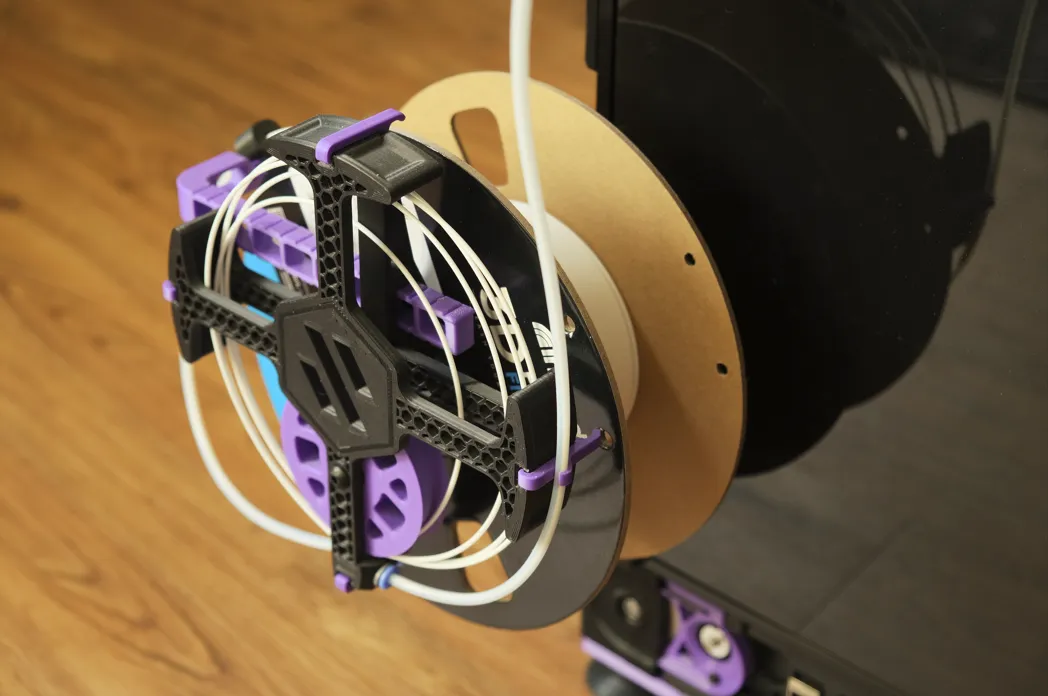

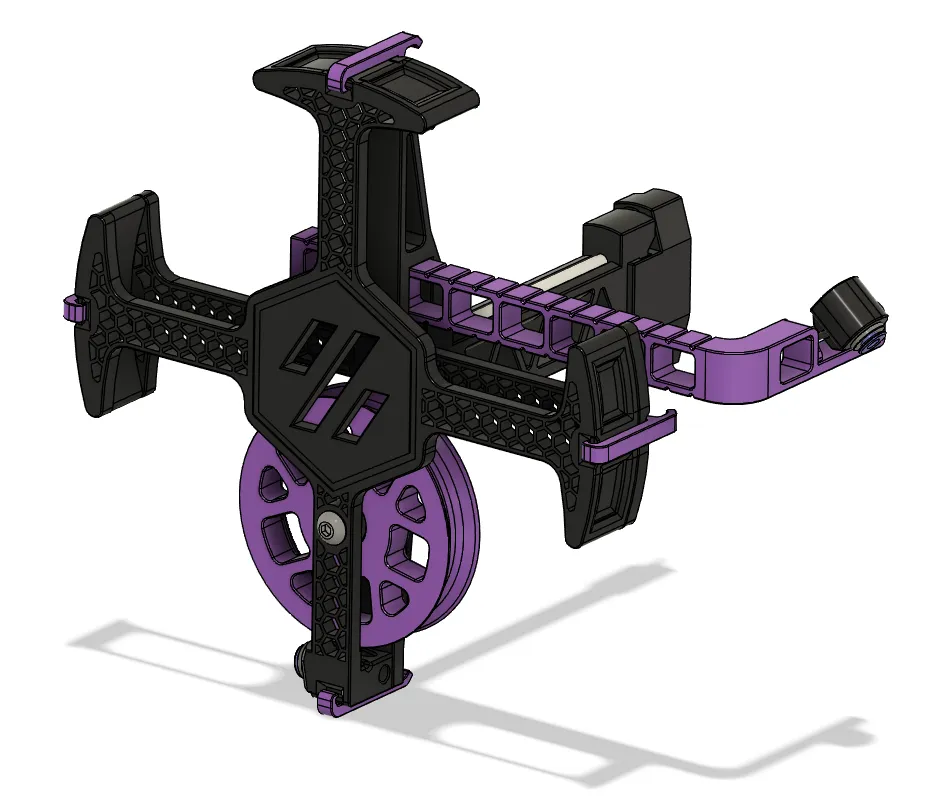

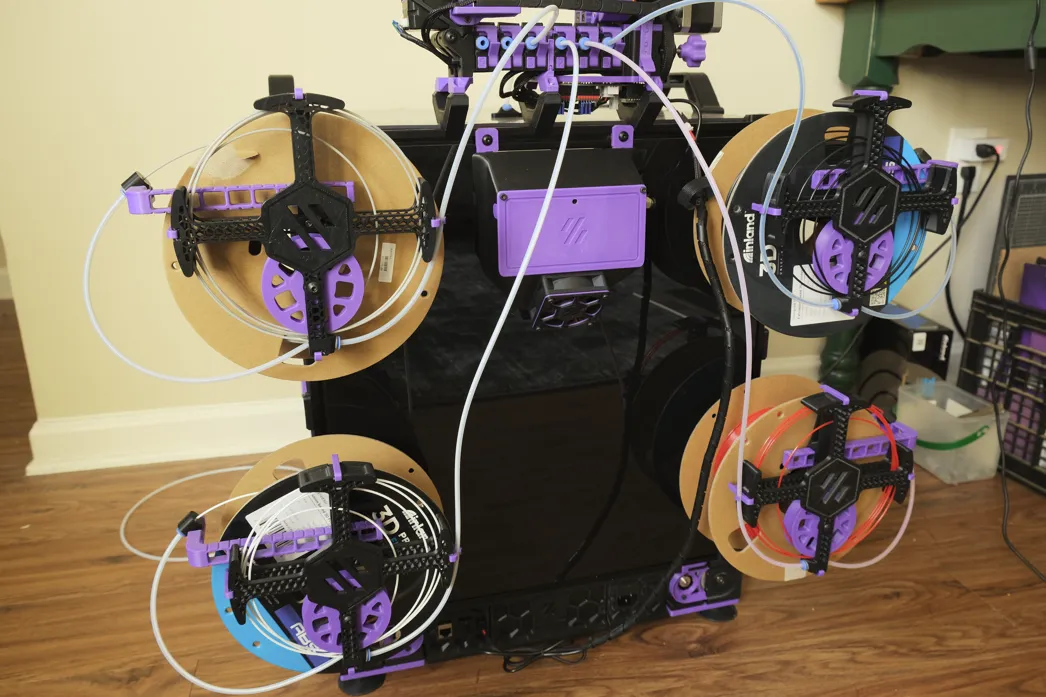

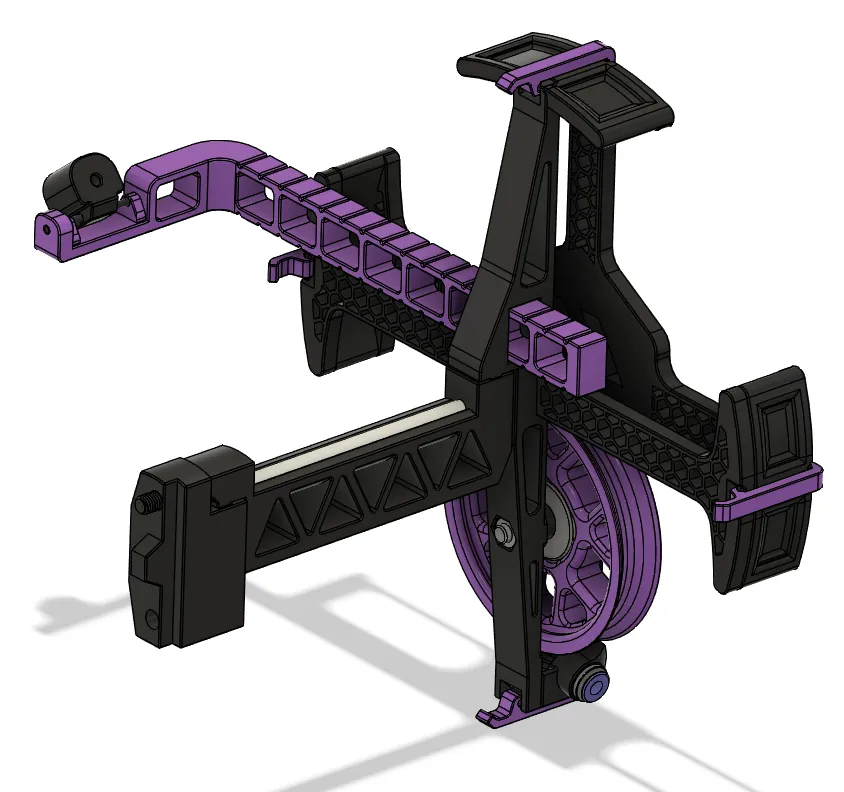

Đây là một cách để gắn nhiều cuộn dây filament và bộ đệm ở phía sau của Voron 2.4 hoặc Trident. Nó giữ lại hầu hết các bộ phận ERCP gốc và chỉ thay đổi thanh ngang, bao gồm một giá đỡ khung mới được thiết kế, giá đỡ cuộn, cột sống và khóa.

Các khóa mới có một kẹp để giúp định hướng ống PTFE. Có ba góc được xác định bằng các chấm mô hình ở bên:

• 0 độ: 1 chấm
• 15 độ: 2 chấm
• 25 độ: 3 chấm

Thanh ngang có một số chỉnh sửa nhẹ để thêm một kẹp ở dưới cùng và tạo thêm khoảng trống cho bánh xe. Bạn có thể sử dụng thanh ngang gốc, nhưng được khuyến nghị sử dụng phiên bản đã chỉnh sửa đi kèm.

Quy ước đặt tên “Trái” và “Phải” giả định rằng bạn đang nhìn vào máy in từ phía trước. Mỗi cuộn nên được tháo ra khỏi trung tâm của máy in và ống đầu ra nên hướng về trung tâm.

Cột sống sẽ cần hỗ trợ để in đúng cách. Tất cả các bộ phận khác có thể được in mà không cần hỗ trợ.

Mảnh gắn khung có lỗ cho hai vít, nhưng chỉ sử dụng lỗ trên cùng dường như hoạt động tốt.

Mảnh gắn khung, giá đỡ cuộn và cột sống sử dụng cùng kích thước khe. Nếu bạn muốn, bạn có thể gỡ bỏ giá đỡ cuộn và gắn bộ đệm trực tiếp vào khung. Tôi không chắc tại sao bạn lại muốn điều này, nhưng bạn có tùy chọn.

Cho mỗi đơn vị ERCP Backpack, bạn sẽ cần:

• 1 M5x30 BHCS
• 1 đai ốc M5
• 1-2 M5x12 BHCS
• 1-2 đai ốc M5 T 20 series
• 1 M3x8 SHCS
• 1 M3x4 Heat insert
• 2 đầu nối ống PTFE
• Ống PTFE
• 1 vòng bi 608 (Skateboard)
