Đệm đỡ cánh gió sau R34 GTR

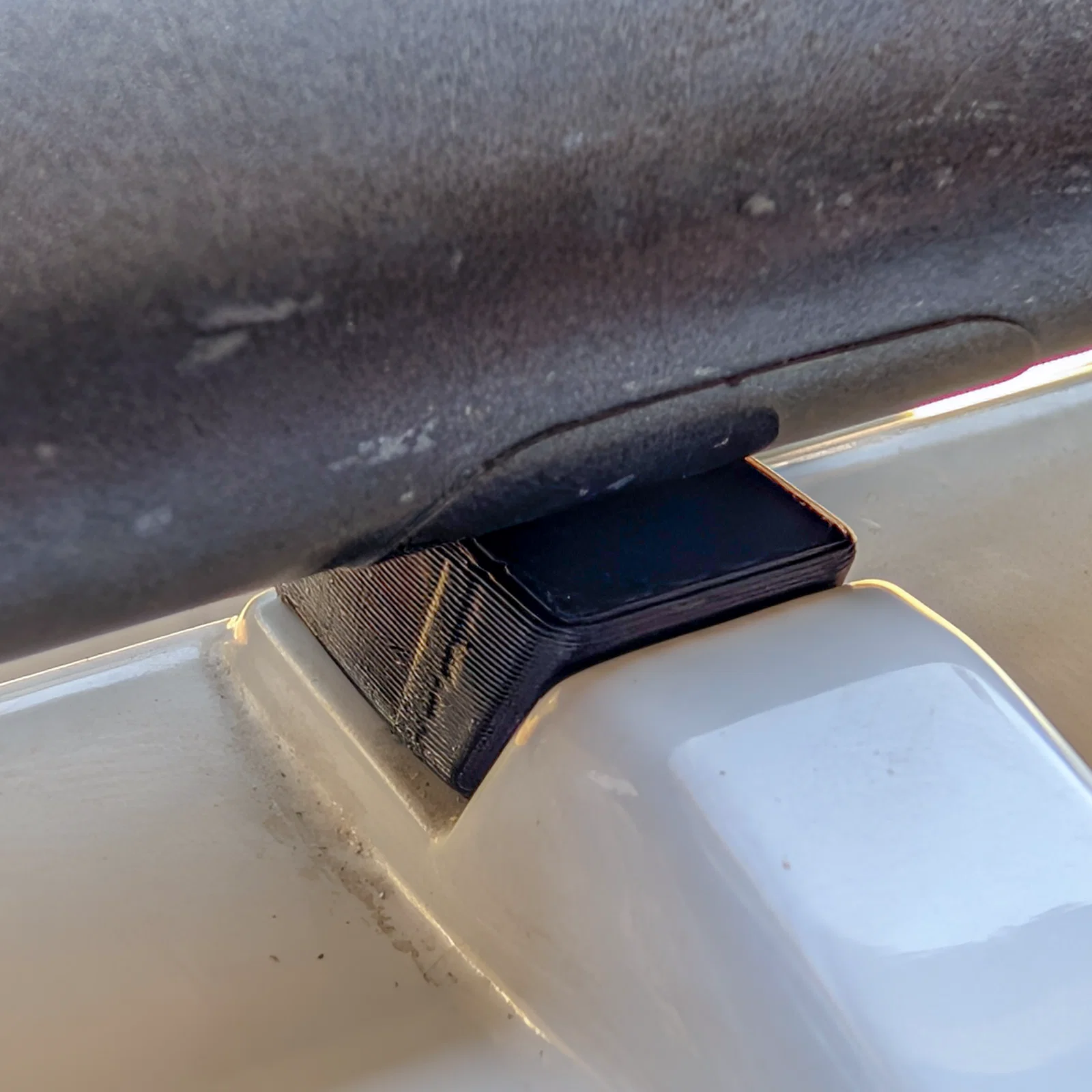

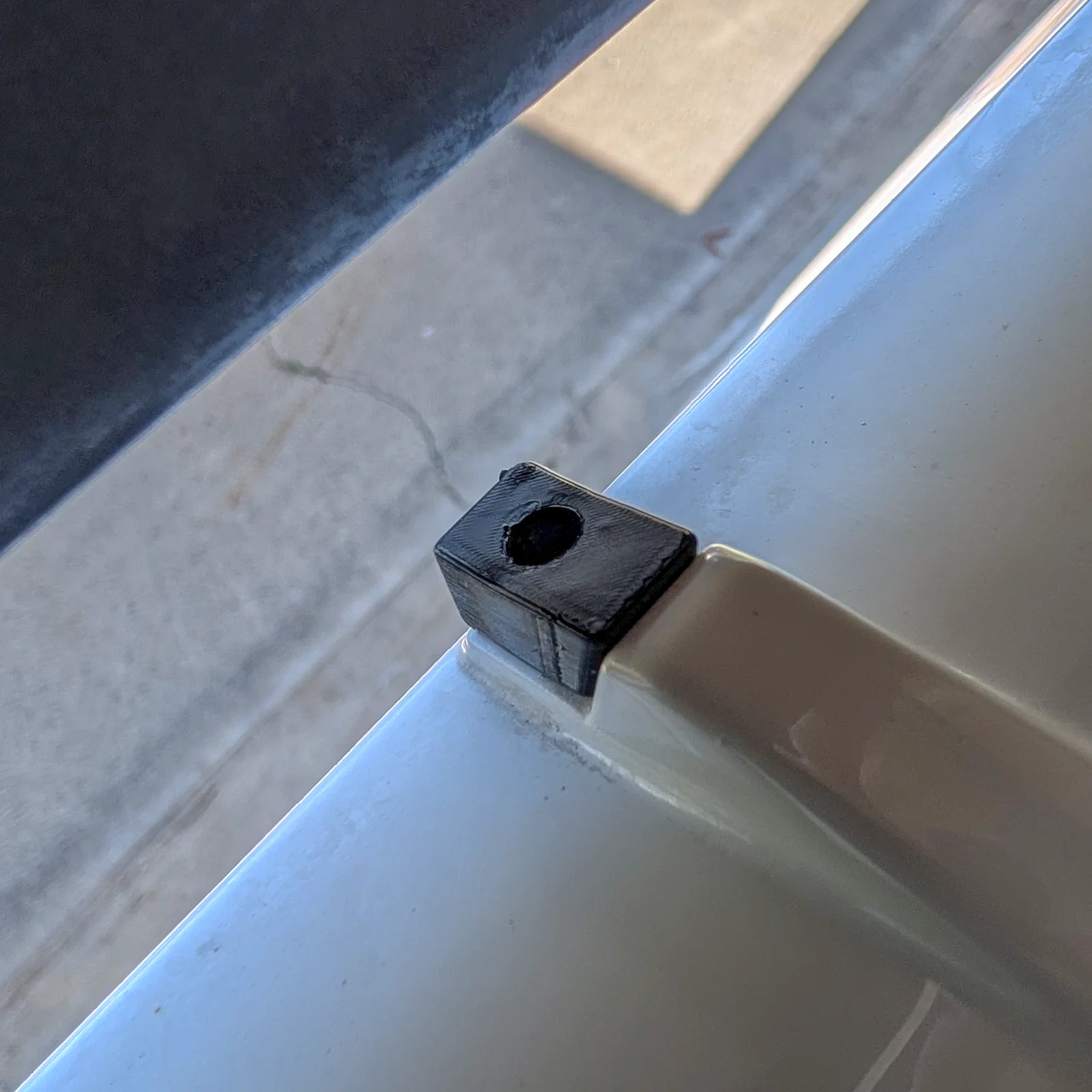

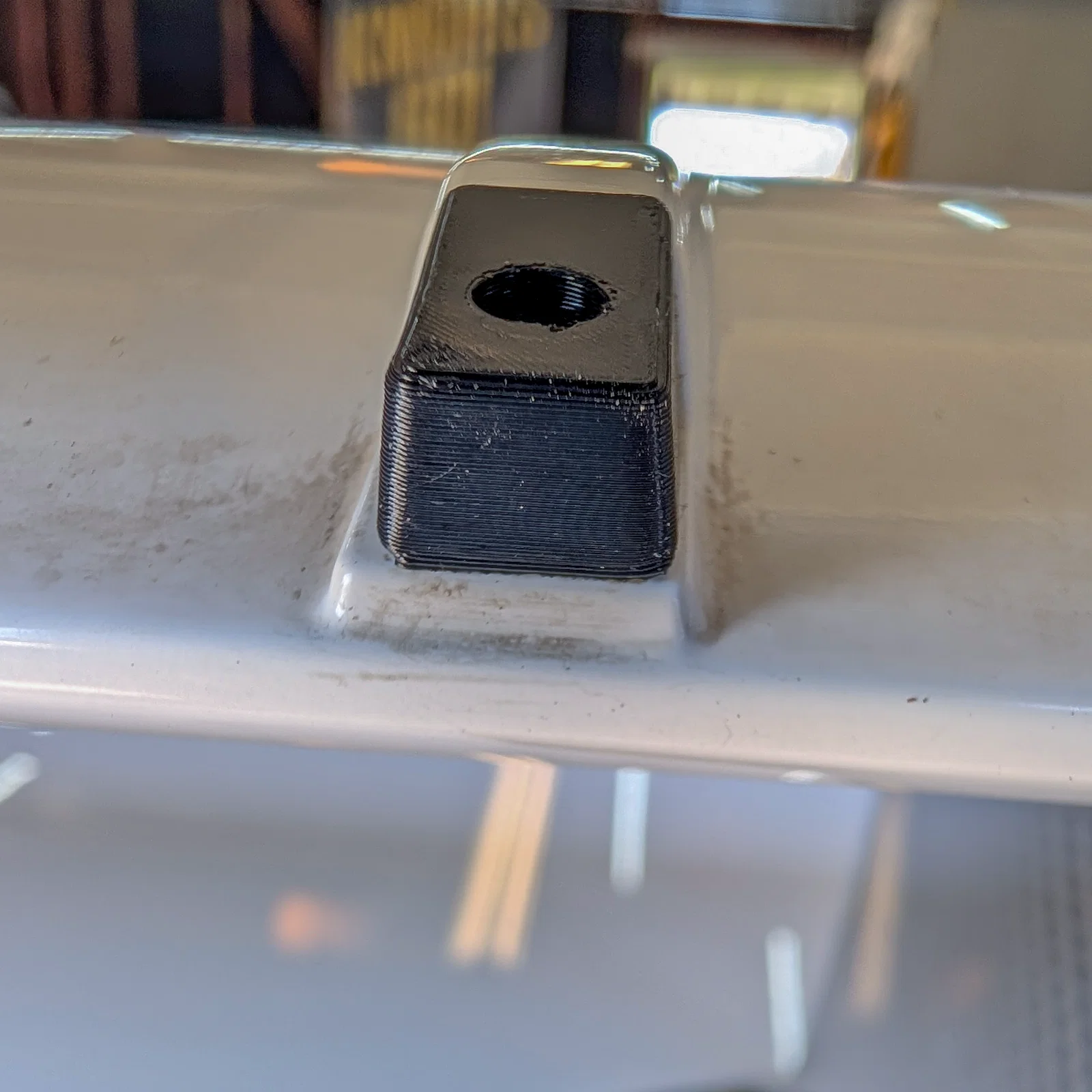

Cánh gió sau trên chiếc BNR34 GTR sử dụng ba đệm cao su nhỏ nằm dọc theo cánh chính để nâng đỡ phần cánh phụ bằng sợi carbon hoặc nhôm bên trên. Hiện nay không có bên nào sản xuất lại các đệm này và hầu hết các loại cánh gió độ cũng không đi kèm phụ kiện này. Nếu xe của anh em bị mất, nứt hoặc hư hỏng, thì trước đây chưa có giải pháp thay thế nào thật sự chuẩn xác. Nhưng giờ thì đã có rồi.

Đây là linh kiện R34 đầu tiên từ Code Red Performance. File 3MF được cung cấp miễn phí như một đóng góp cho cộng đồng chơi xe R34.

Nếu anh em muốn mua bộ kit lắp đặt sẵn bao gồm đệm TPU 95A đã in sẵn và ốc vít inox 18-8 M2.5 chuẩn theo bộ, có thể xem trọn bộ tại coderedperformance.com.

Độ tương thích: Nissan Skyline BNR34 GT-R (R34 GTR)

Chất liệu khuyến nghị: TPU 95A. Phần này cần độ dẻo để hoạt động đúng chức năng. Đừng in bằng PLA, PETG hay bất kỳ chất liệu cứng nào.

Đã được kiểm nghiệm và xác nhận trên chất liệu Polymaker TPU 95A (màu đen).

Thiết lập in khuyến nghị

• Máy in: Bambu Lab P1S
• Đầu phun: 0.6mm thép tôi cứng
• Chiều cao lớp in: 0.2mm
• Số vòng tường (Wall loops): 3
• Lớp vỏ trên (Top shells): 3
• Lớp vỏ dưới (Bottom shells): 3
• Độ đặc (Infill): 15% kiểu gyroid
• Hỗ trợ (Supports): Không cần thiết

Thiết lập Ironing (làm mịn bề mặt)

• Ironing bề mặt trên: Bật
• Kiểu: Rectilinear
• Lưu lượng: 10%
• Khoảng cách đường: 0.15mm
• Inset: 0.31mm
• Góc: -1 độ

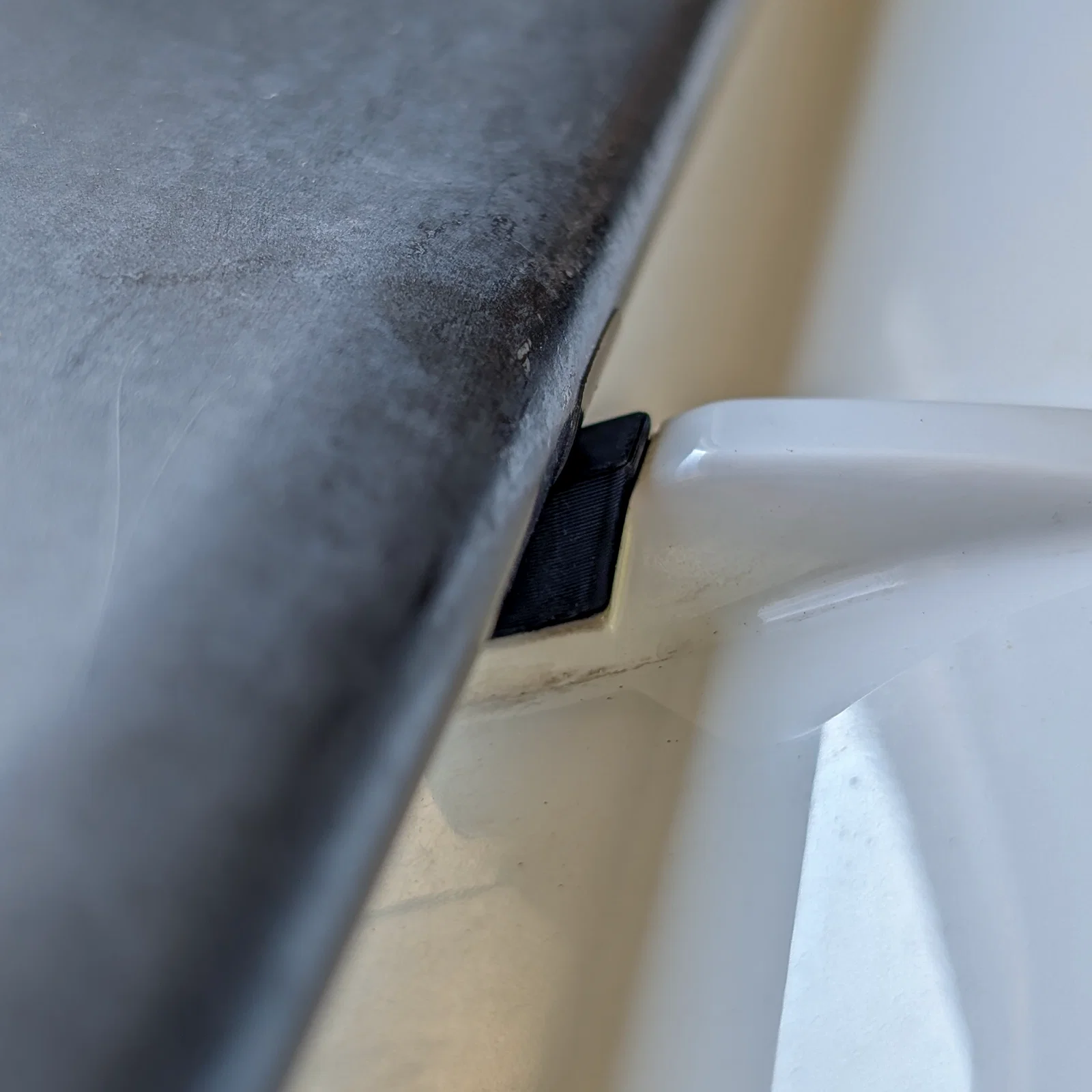

Việc sử dụng chế độ Ironing là rất cần thiết. Bề mặt trên tiếp xúc trực tiếp với cánh gió phụ, vì vậy bề mặt mịn sẽ đảm bảo độ bám tốt và tránh làm trầy xước sơn.

Phần cứng: Ốc vít lắp đặt là loại inox 18-8 M2.5. Nếu anh em tự mua ốc vít, hãy đảm bảo đúng thông số này. Mác thép 18-8 rất quan trọng để chống ăn mòn vì vị trí này nằm lộ thiên trên cánh gió sau.

Các bộ kit của Code Red Performance sử dụng loại ốc cụ thể từ McMaster Carr: https://www.mcmaster.com/99461A931/

Số lượng in: In 3 cái cho mỗi xe. Cánh gió sử dụng một đệm cho mỗi điểm bắt ốc dọc theo cánh chính.

Lưu ý: Mẫu này đã trải qua 4 lần chỉnh sửa để đạt kích thước chuẩn OEM. Lắp đặt hoàn toàn không cần cắt, khoan hay sửa đổi vĩnh viễn bất kỳ chi tiết nào.

Được thiết kế, chế tạo và in 3D trực tiếp bởi Code Red Performance.

Built for the void.
