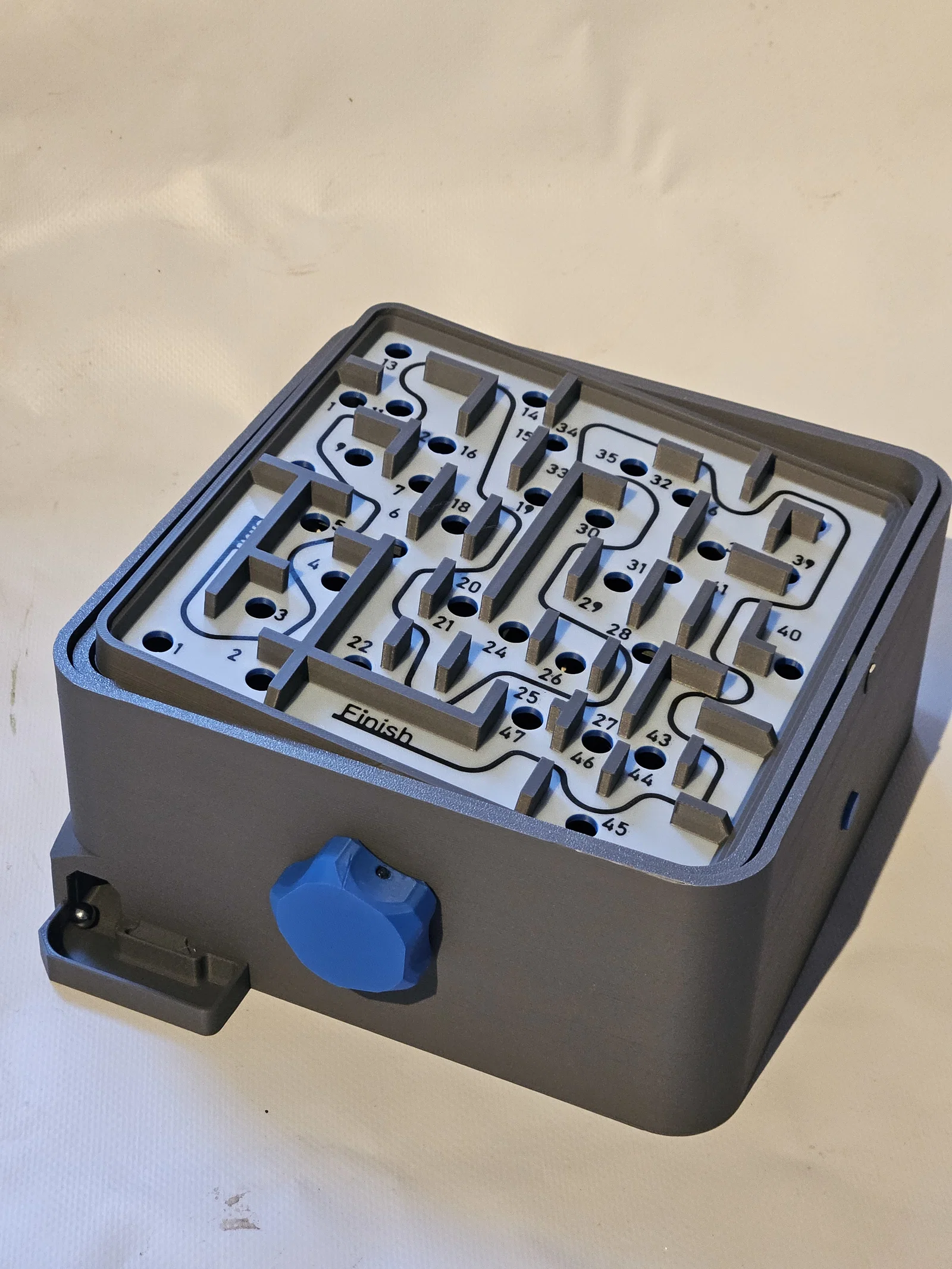

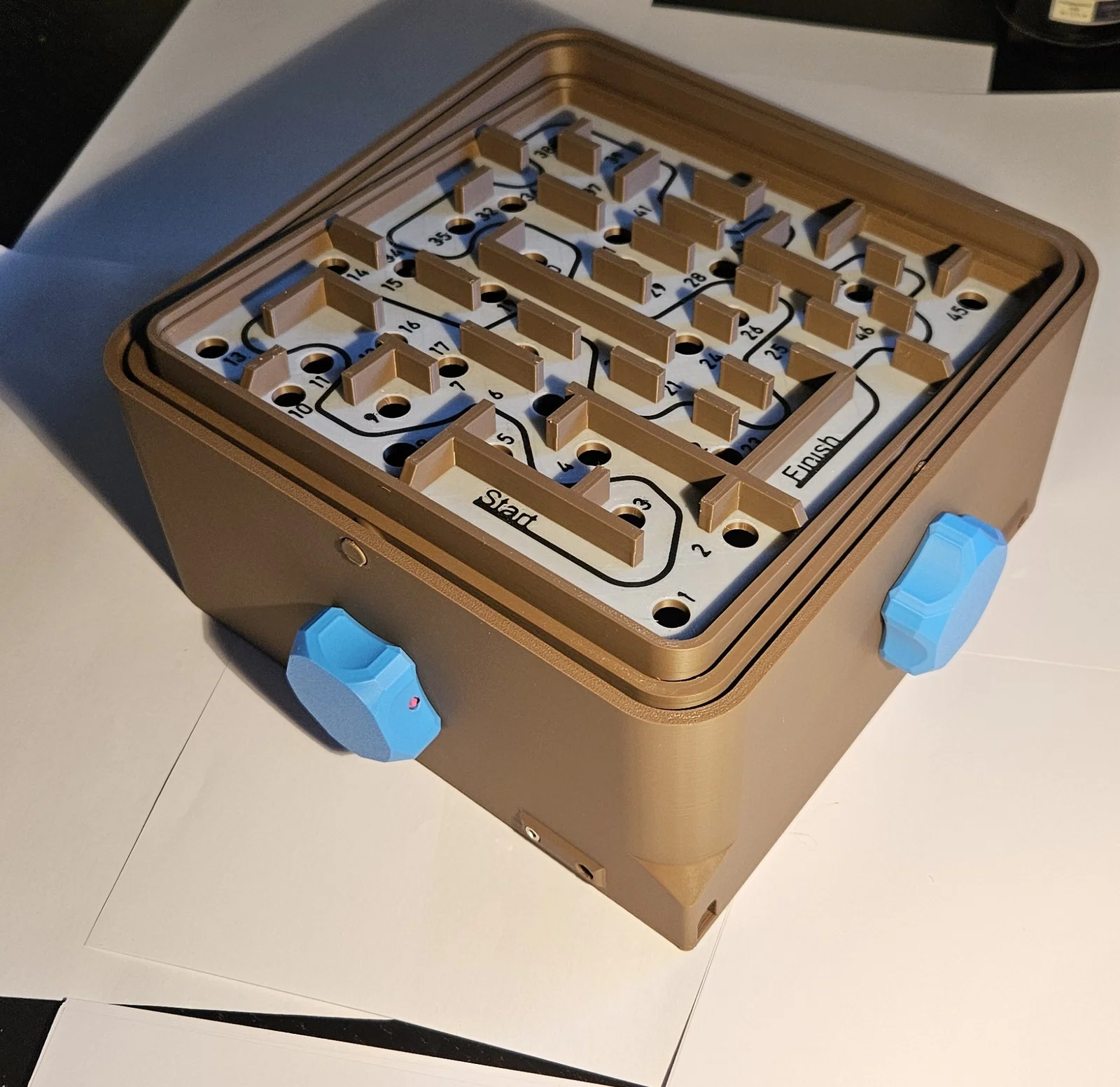

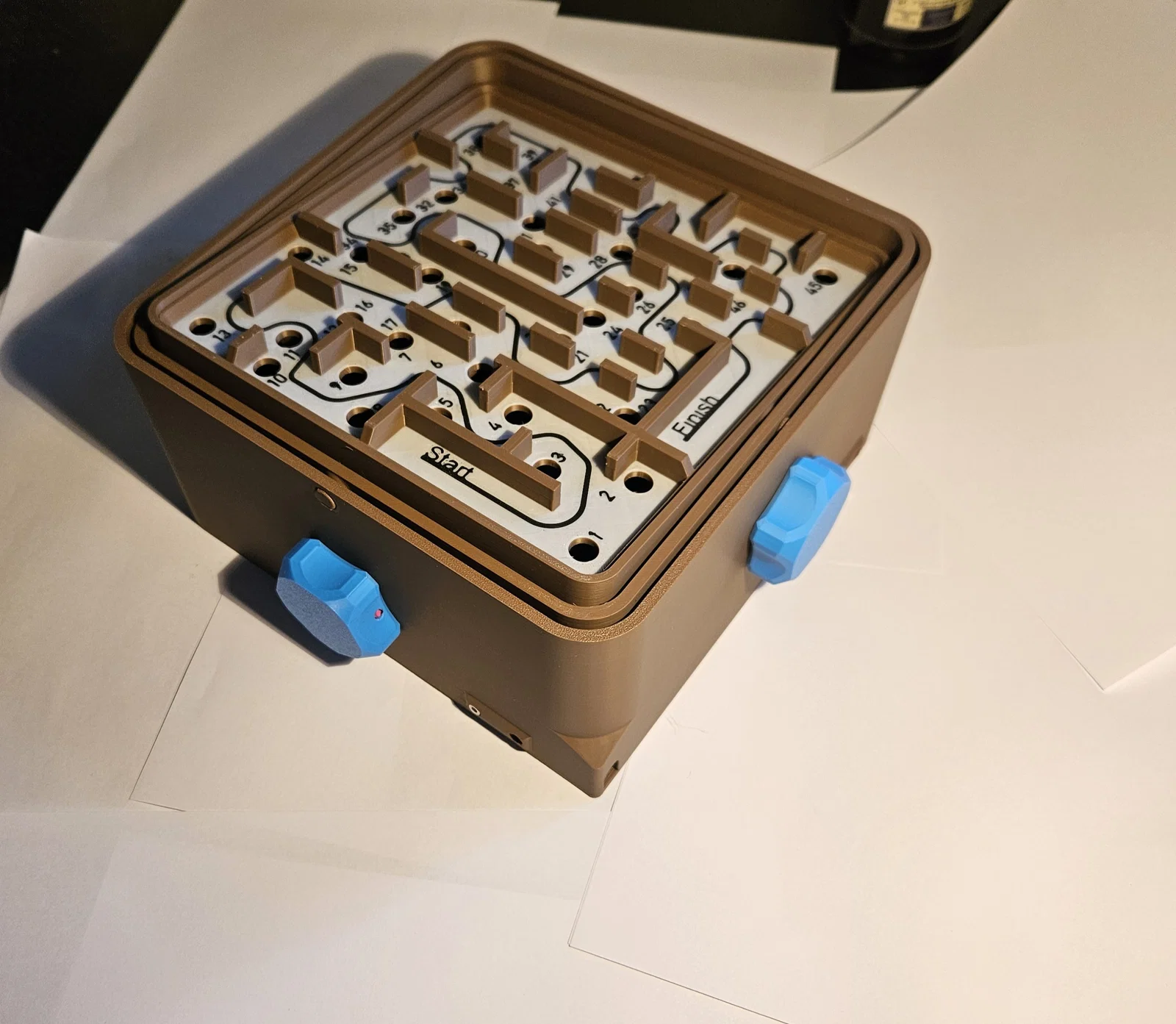

Mê cung bi thăng bằng – Trò chơi mê cung nghiêng tùy chỉnh

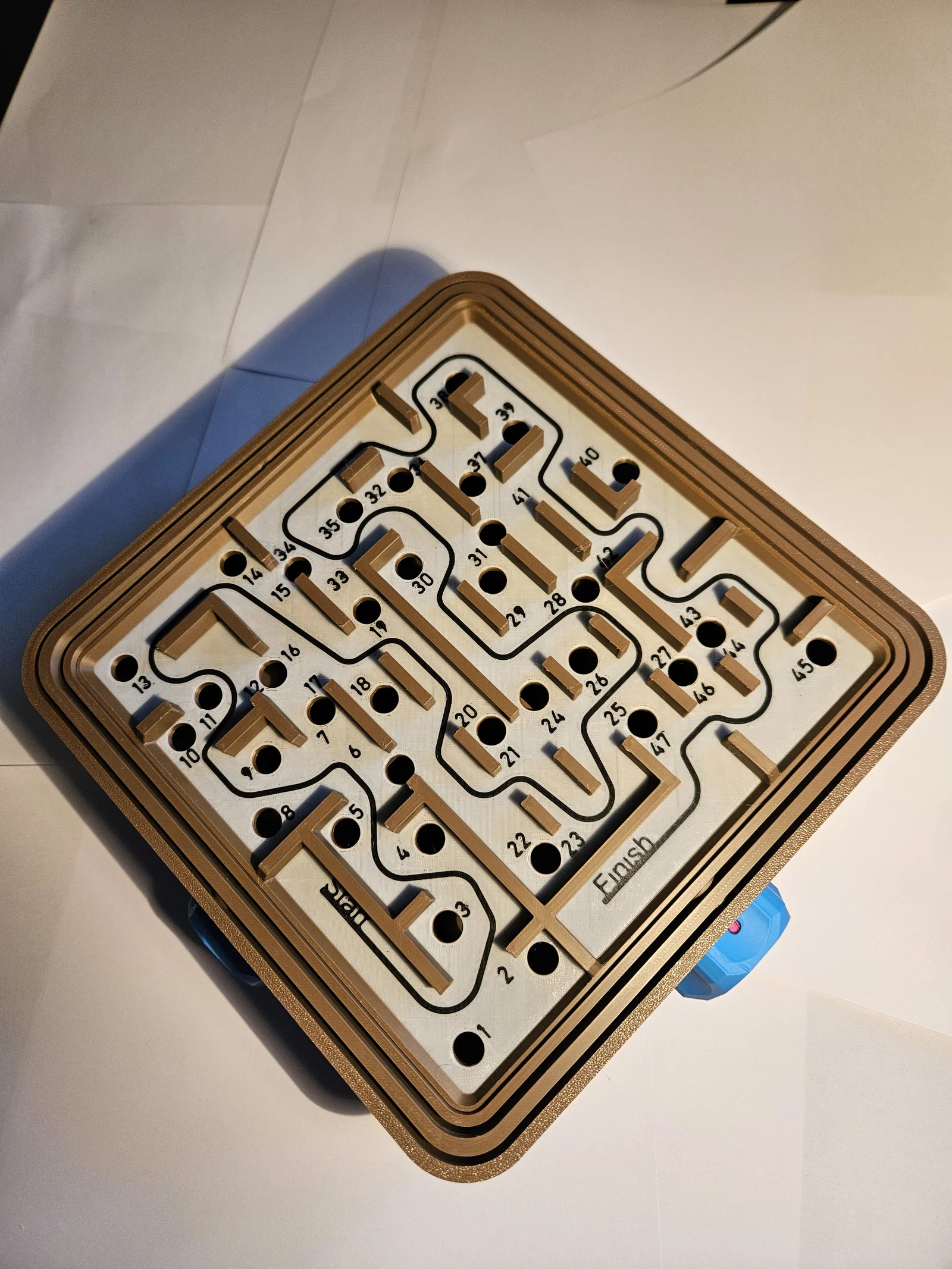

Thử thách kỹ năng thăng bằng của bạn bằng cách điều khiển viên bi vượt qua mê cung. Hãy cố gắng đưa bi về đích mà không bị rơi vào bất kỳ lỗ nào. Điểm số của bạn sẽ được tính dựa trên con số ghi tại lỗ bi rơi vào, nếu về được đích bạn sẽ đạt 100 điểm.

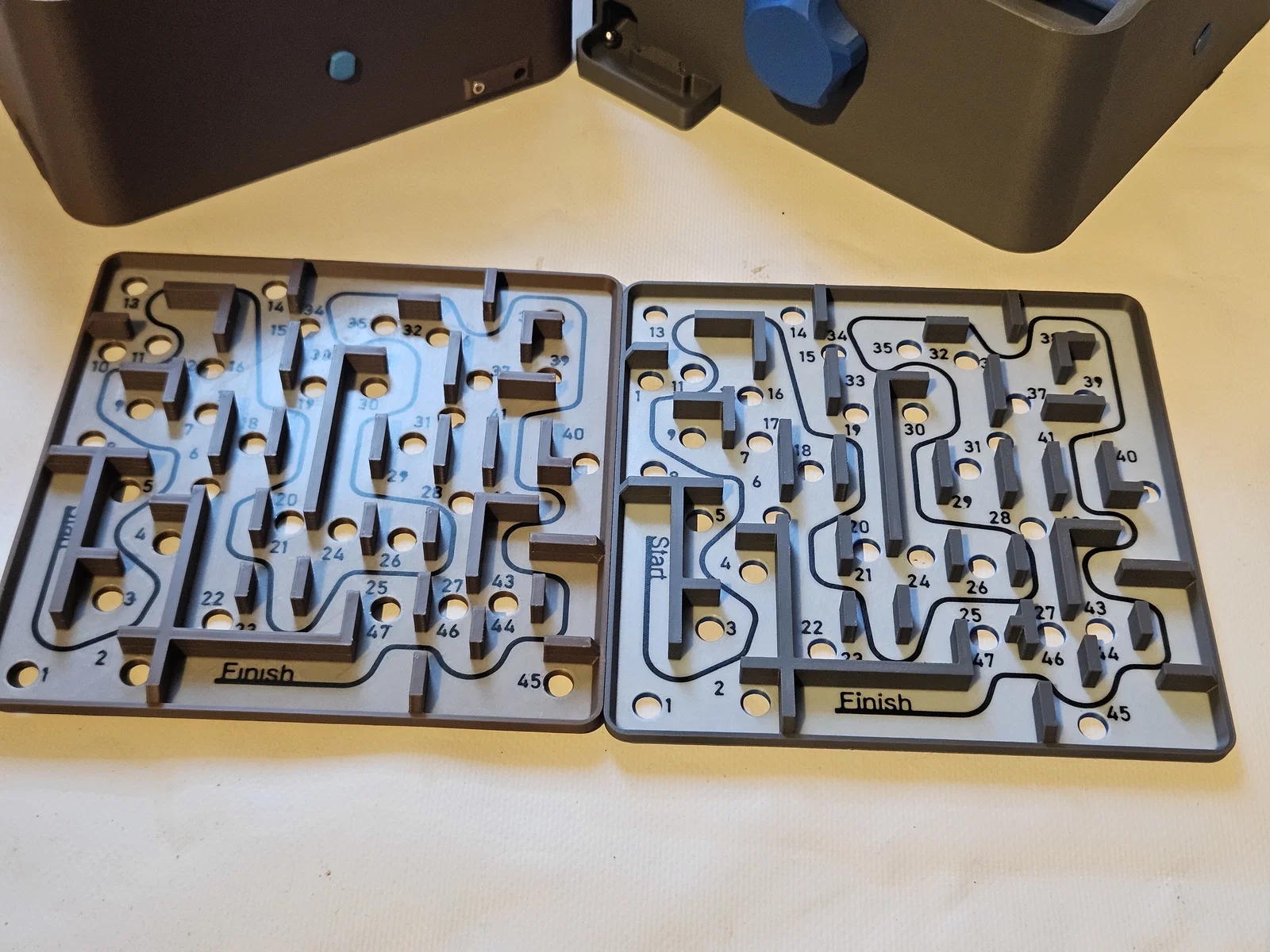

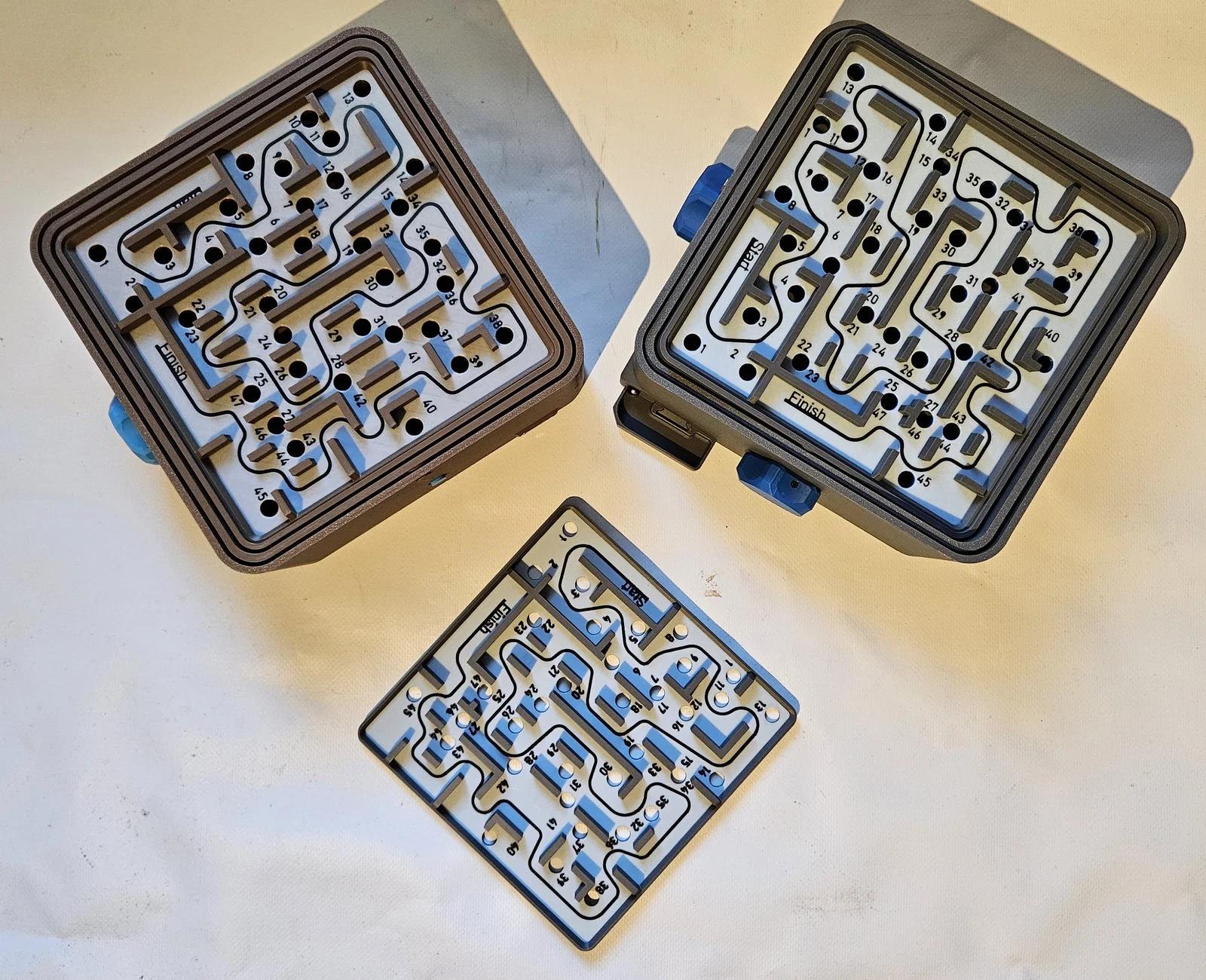

Bàn chơi (plate) yêu cầu sử dụng bi có đường kính tối đa 8mm. Bi càng nặng thì độ ổn định càng cao, mình thì đang dùng bi thép.

Phần khung (housing) có thể chứa được bi có đường kính lên tới 14mm.

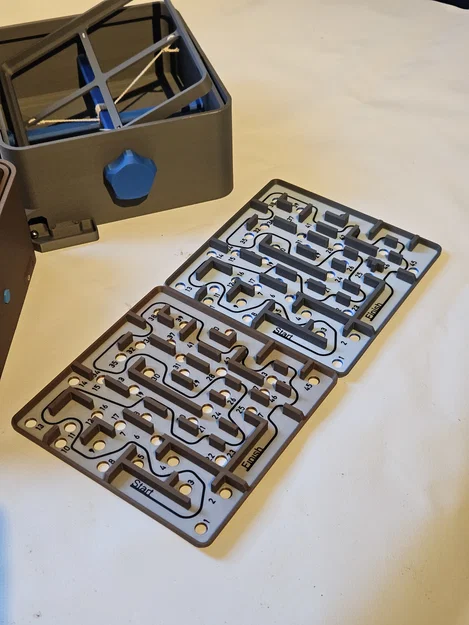

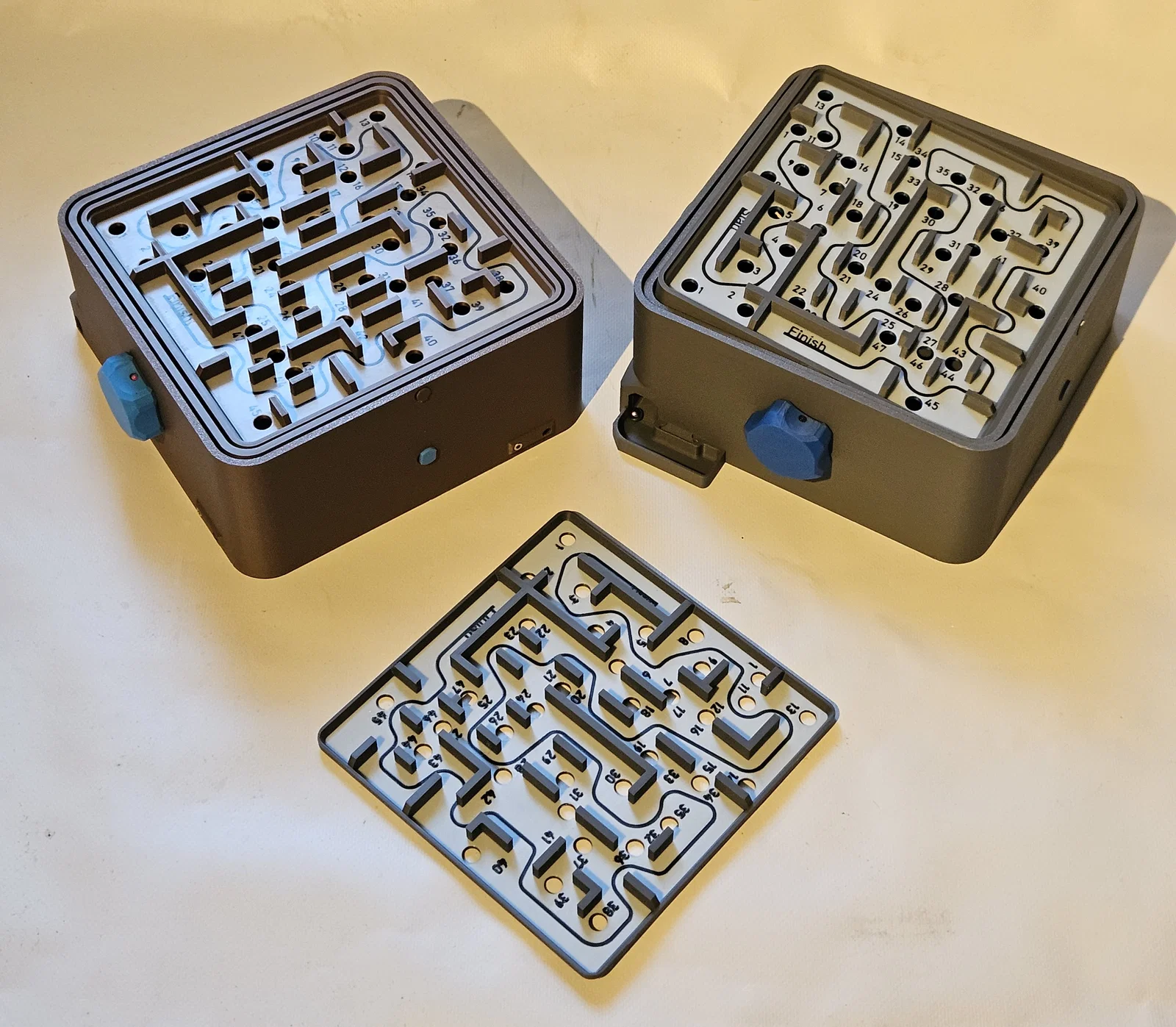

Mẫu thiết kế này được lấy cảm hứng từ trò chơi mê cung thăng bằng mà mình từng gắn bó thời thơ ấu – "BRIO 34000 Labyrinth", một trò chơi trẻ em kinh điển của Thụy Điển. Có lẽ bạn sẽ thắc mắc tại sao mình lại làm lại trò chơi này bằng nhựa? Lý do là mình muốn tự thiết kế thêm nhiều bàn chơi khác nhau và bạn cũng có thể làm điều đó với mẫu template mình đã đính kèm. Chỉ cần lưu ý là không nên đặt lỗ ở vị trí thanh ngang của khung (như hình bên phải), vì thanh này rộng 8mm. Phần khung có thể chứa được bi lên đến 15mm.

Mình đã rất vất vả khi cố gắng làm cơ chế nghiêng bằng bánh răng nên tạm thời mình chọn cơ chế dây kéo, nhưng chắc chắn mình sẽ quay lại giải quyết thử thách đó vào một ngày nào đó.

Phần cứng cần thiết:

• Bi thép
• 2 sợi dây, chỉ hoặc cước

Nếu muốn có lớp hoàn thiện giống như trong hình, bạn cần máy in nhiều màu và nhựa trong suốt. Nếu không, dùng lớp trên cùng màu trắng cũng ổn nhưng sẽ không nhìn xuyên qua được.

Nếu không có máy in nhiều màu, bạn có thể in 2 lớp màu trắng bằng cách thay nhựa thủ công, là phẳng bề mặt và dùng bút marker vẽ đường kẻ lên.

Hướng dẫn lắp ráp:

1. Phần khung (Housing): loại bỏ phần support tùy chỉnh ở các điểm xoay.
2. Lắp trục và cố định bằng các đoạn nhựa filament.
3. Làm tương tự với các núm xoay.
4. Lấy hai sợi dây.

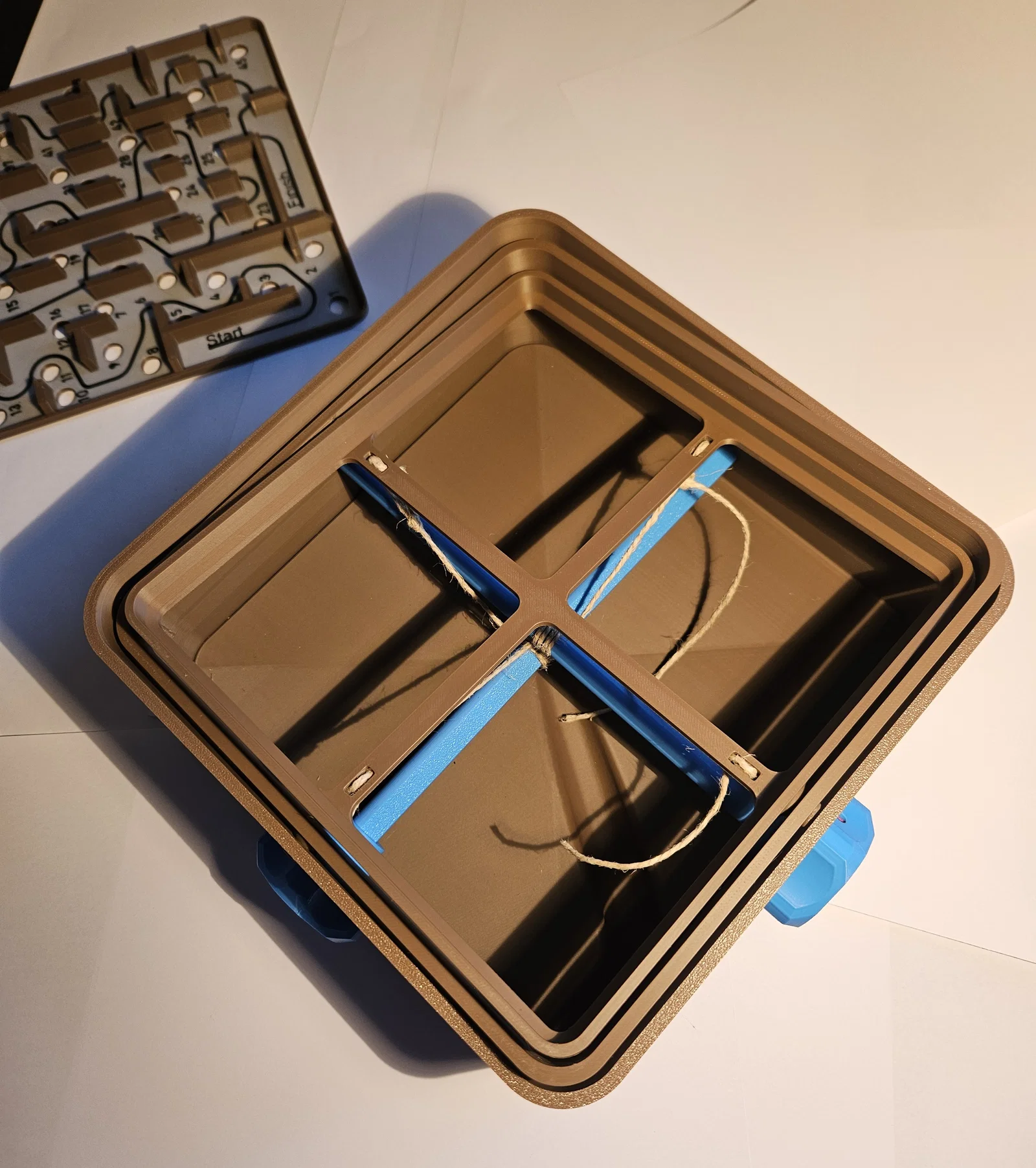

5. Buộc một đầu vào các lỗ đã chuẩn bị sẵn trên giá đỡ bàn chơi.
6. Đảm bảo dây đủ mảnh để nằm phẳng với giá đỡ.

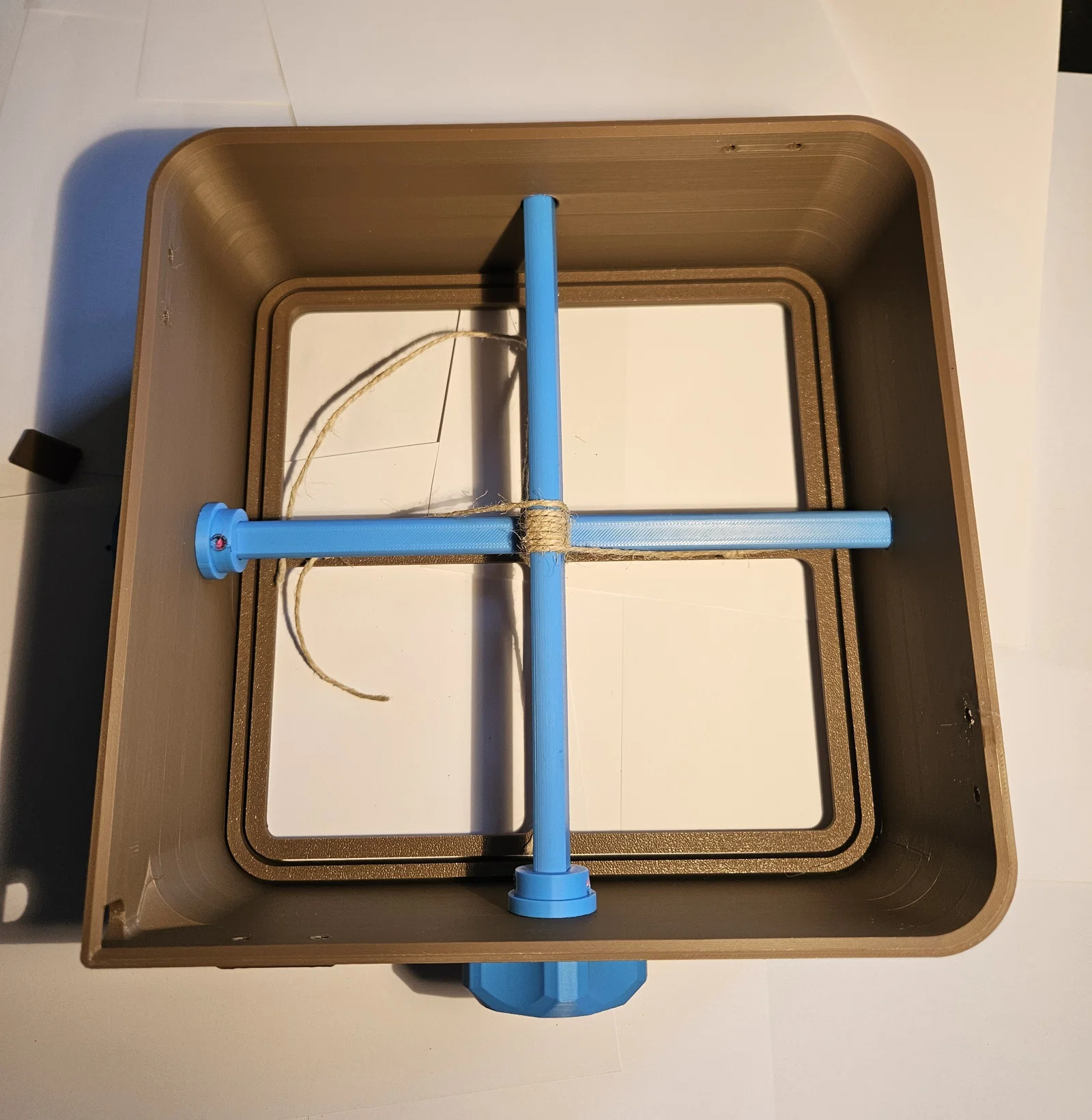

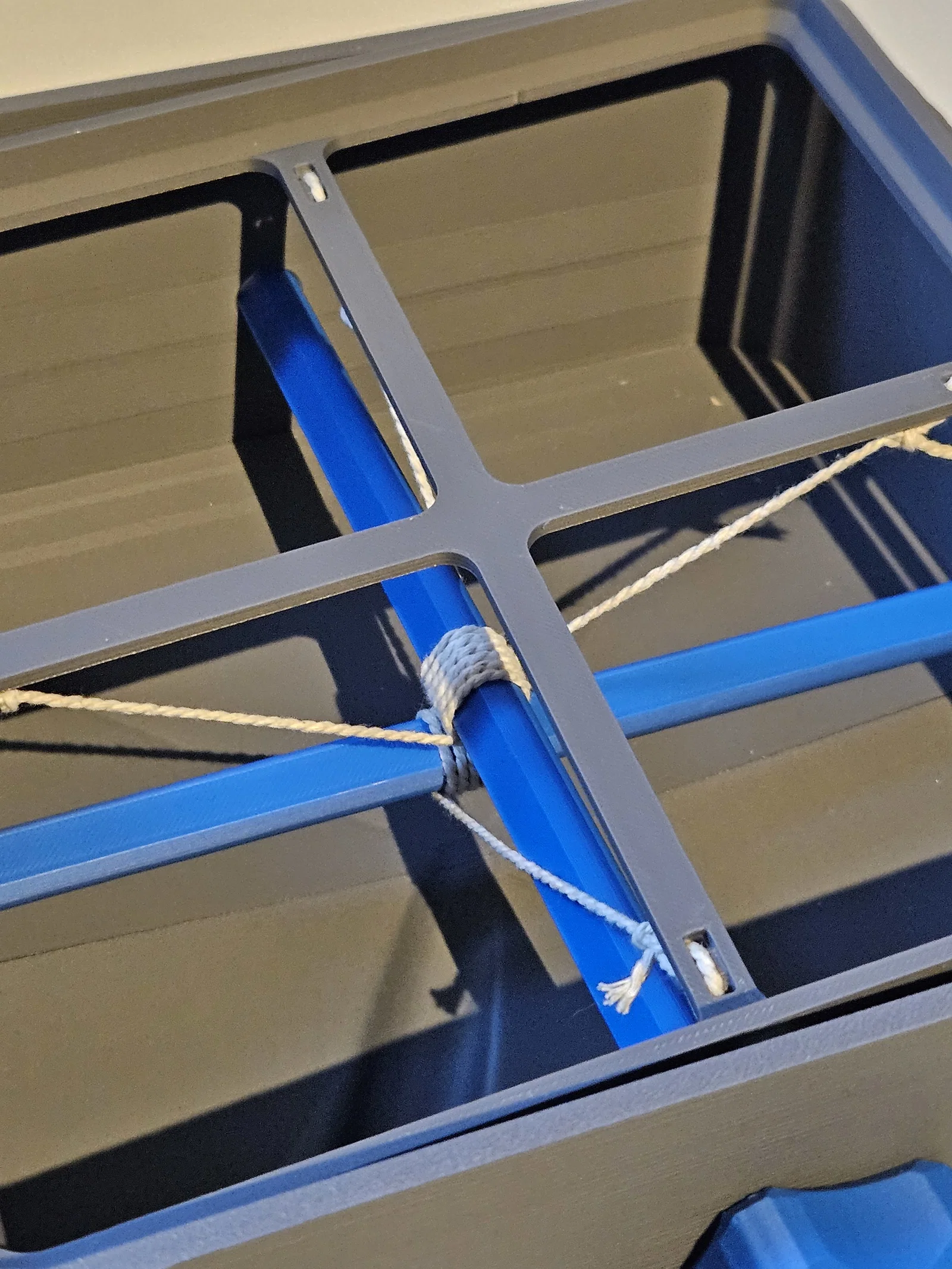

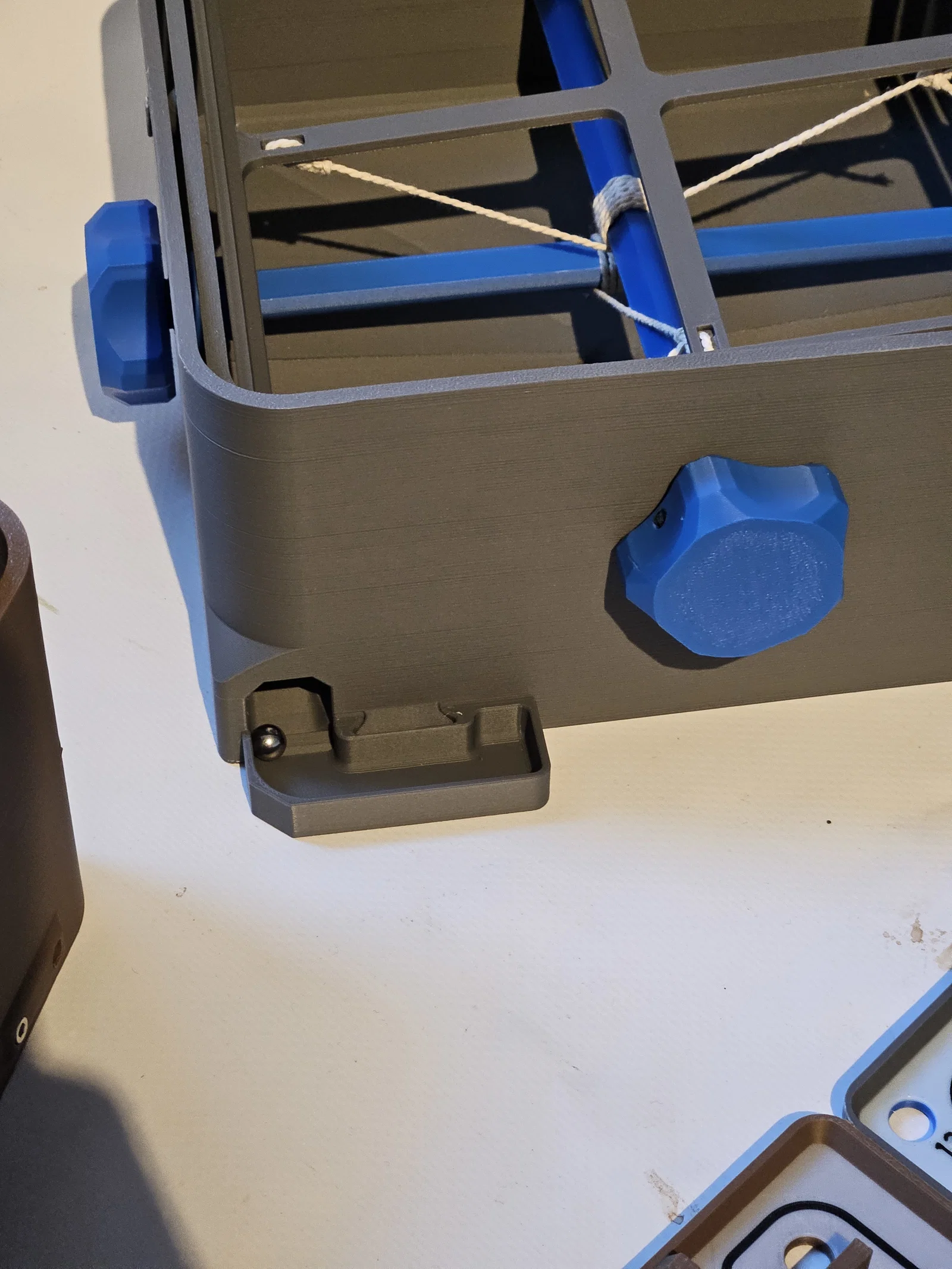

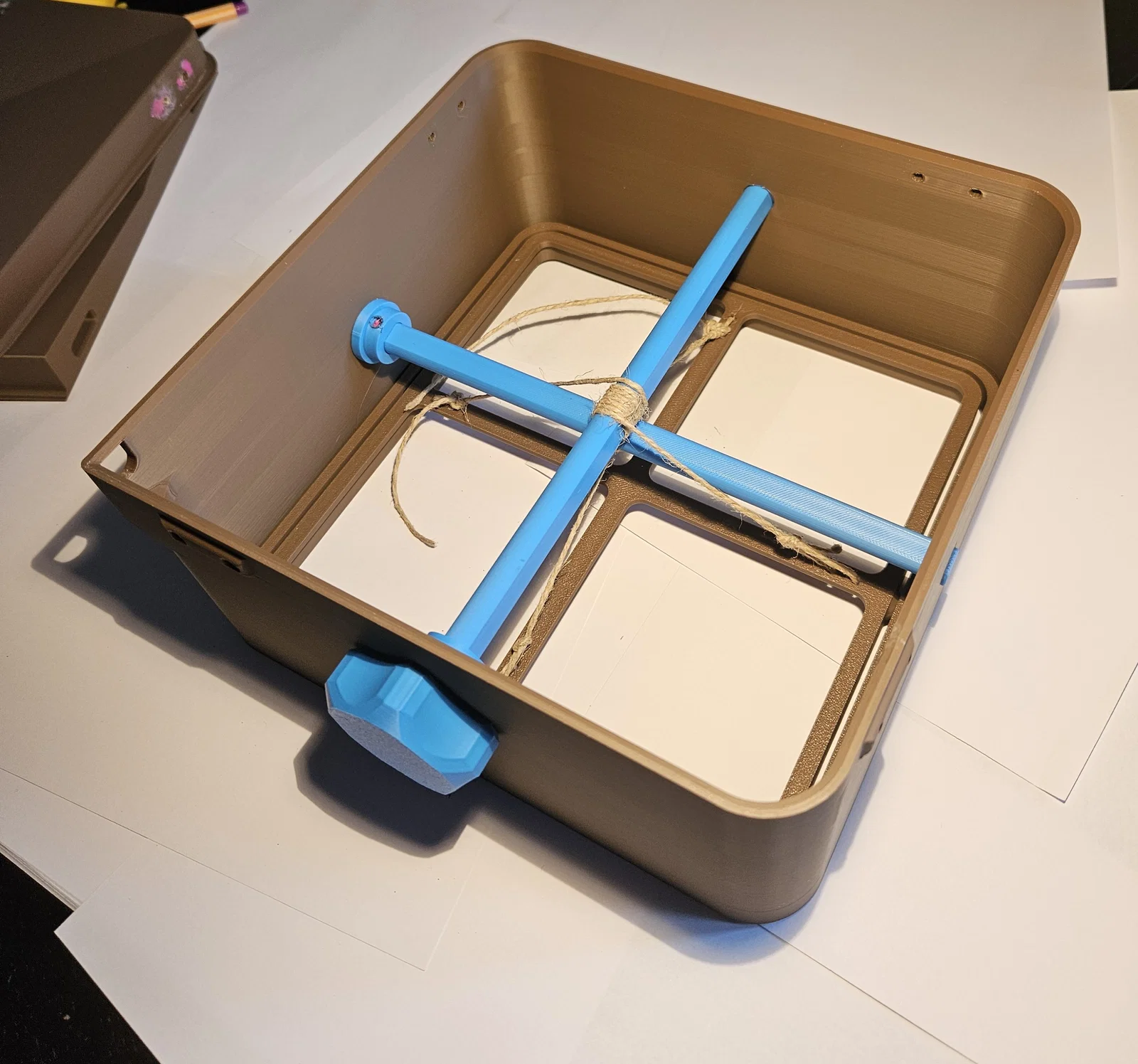

7. Sau khi cố định một bên, quấn dây quanh trục theo góc 90° so với hướng dây, quấn ít nhất 5 vòng.
8. Cố định đầu còn lại vào giá đỡ bàn chơi.
9. Làm tương tự với sợi dây còn lại; sợi dây chạy ở trục thấp hơn cần quấn nhiều vòng hơn để không chạm vào trục phía trên.

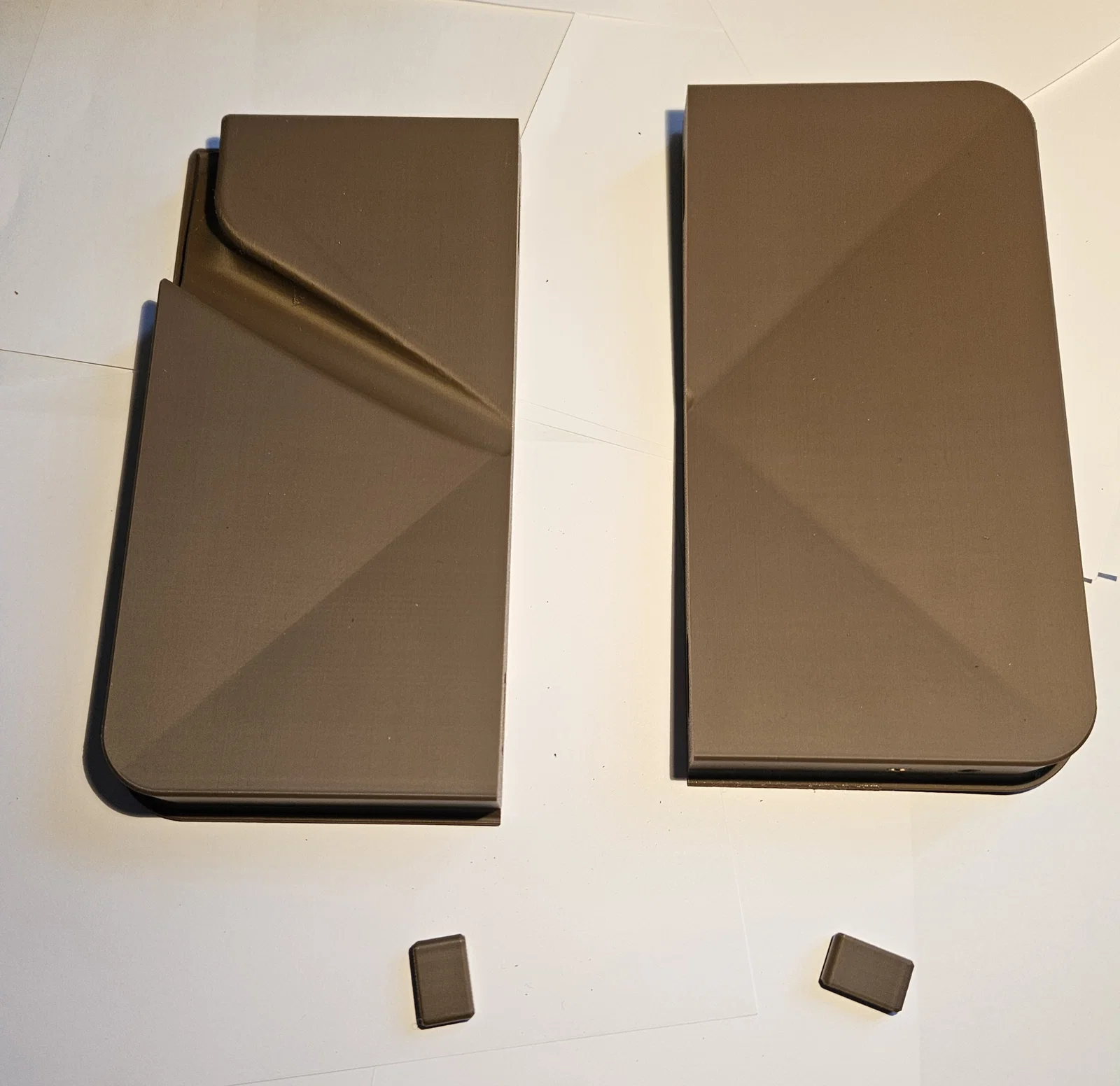

10. Lắp 2 mảnh nối cho tấm đế và gắn tấm đế vào.
11. Bước cuối cùng là trượt phần khay hứng bi vào.

Chúc các bạn vui vẻ!

Mình rất mong chờ được thấy các mẫu bàn chơi do các bạn tạo ra. Nếu bạn có ý tưởng cho bàn chơi mới, hãy gửi bản vẽ và mình sẽ thiết kế giúp bạn.
