Vỏ bảo vệ cho module ESP32-S3 WROOM

Bản dịch:

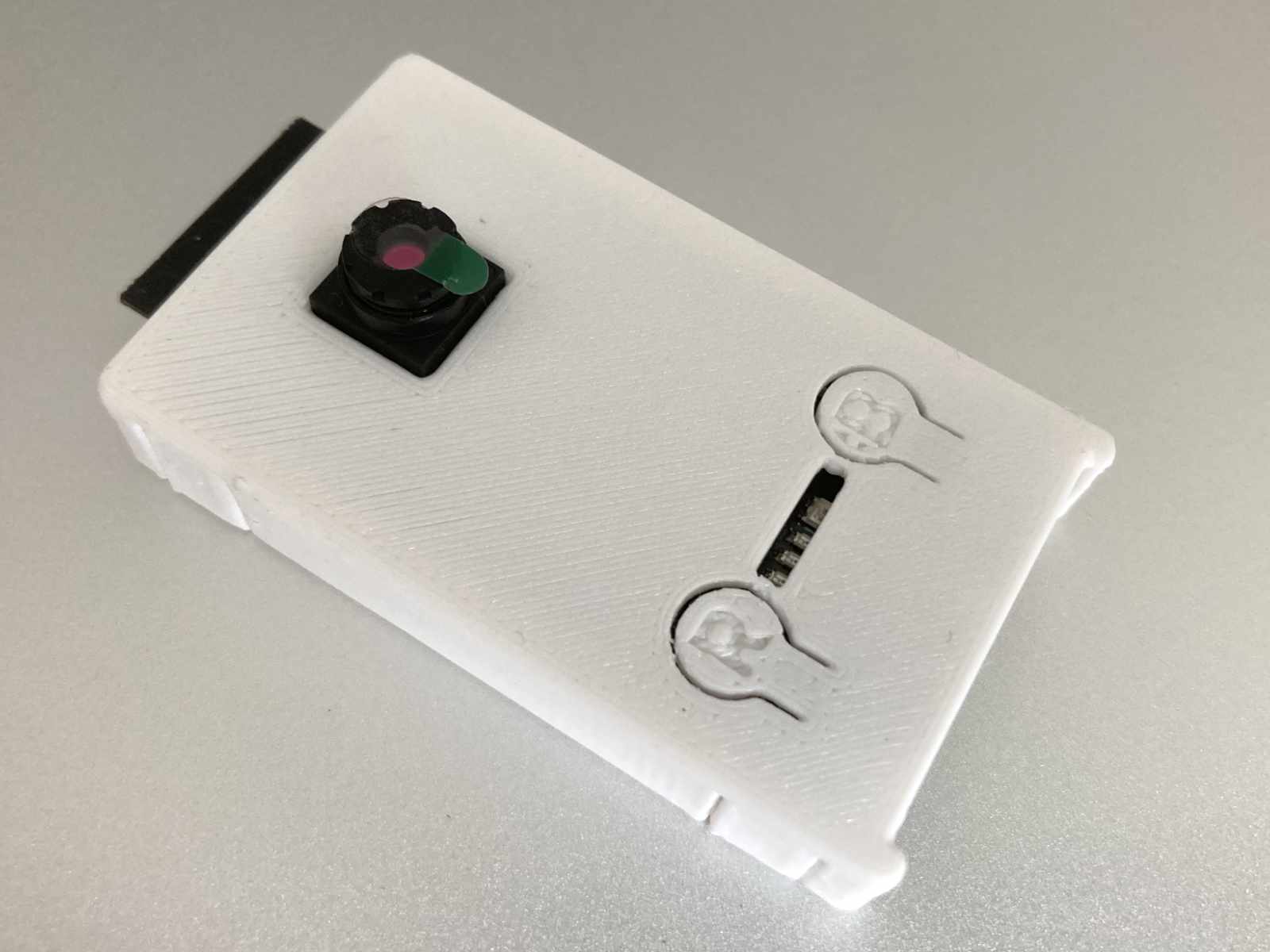

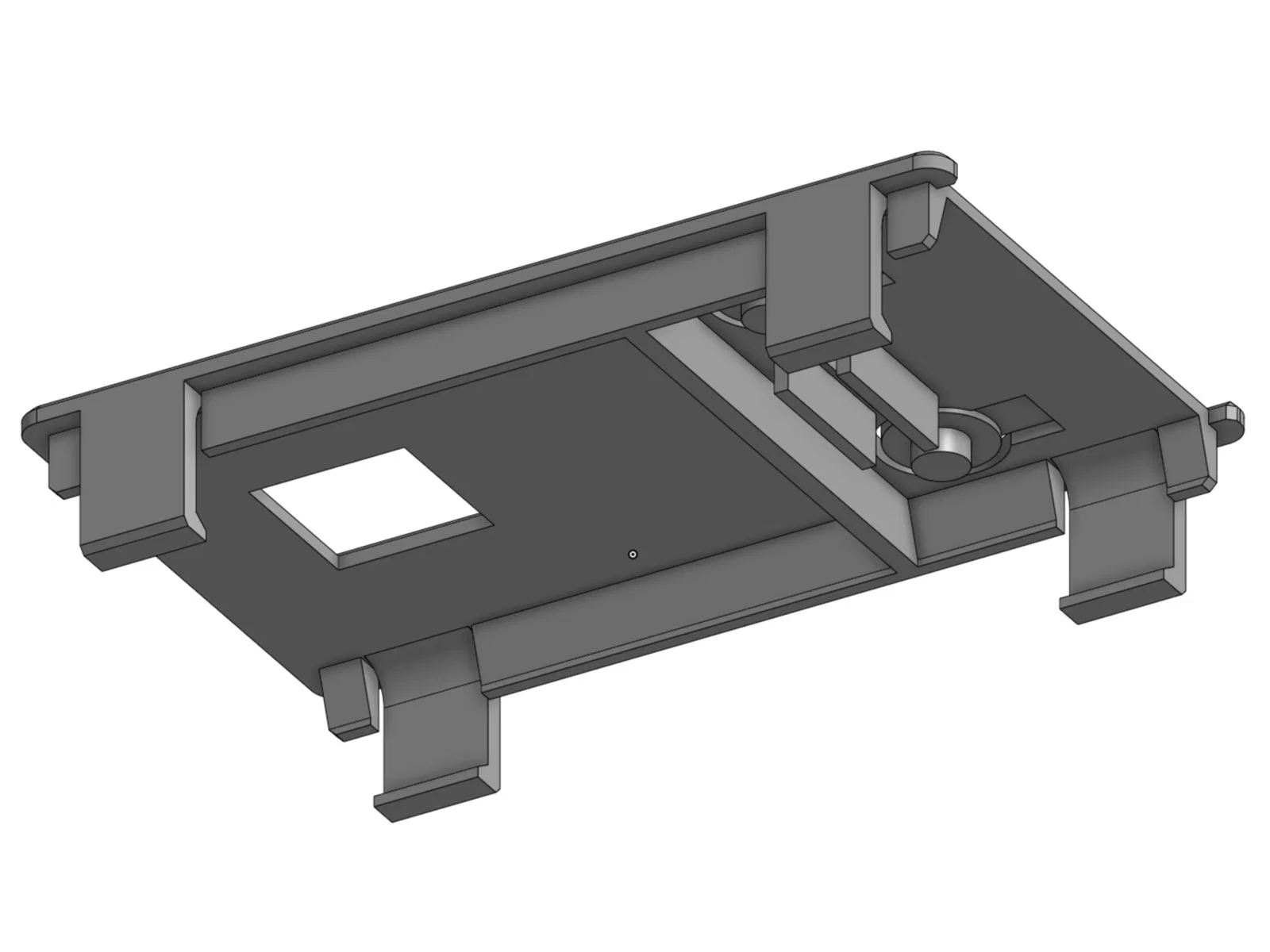

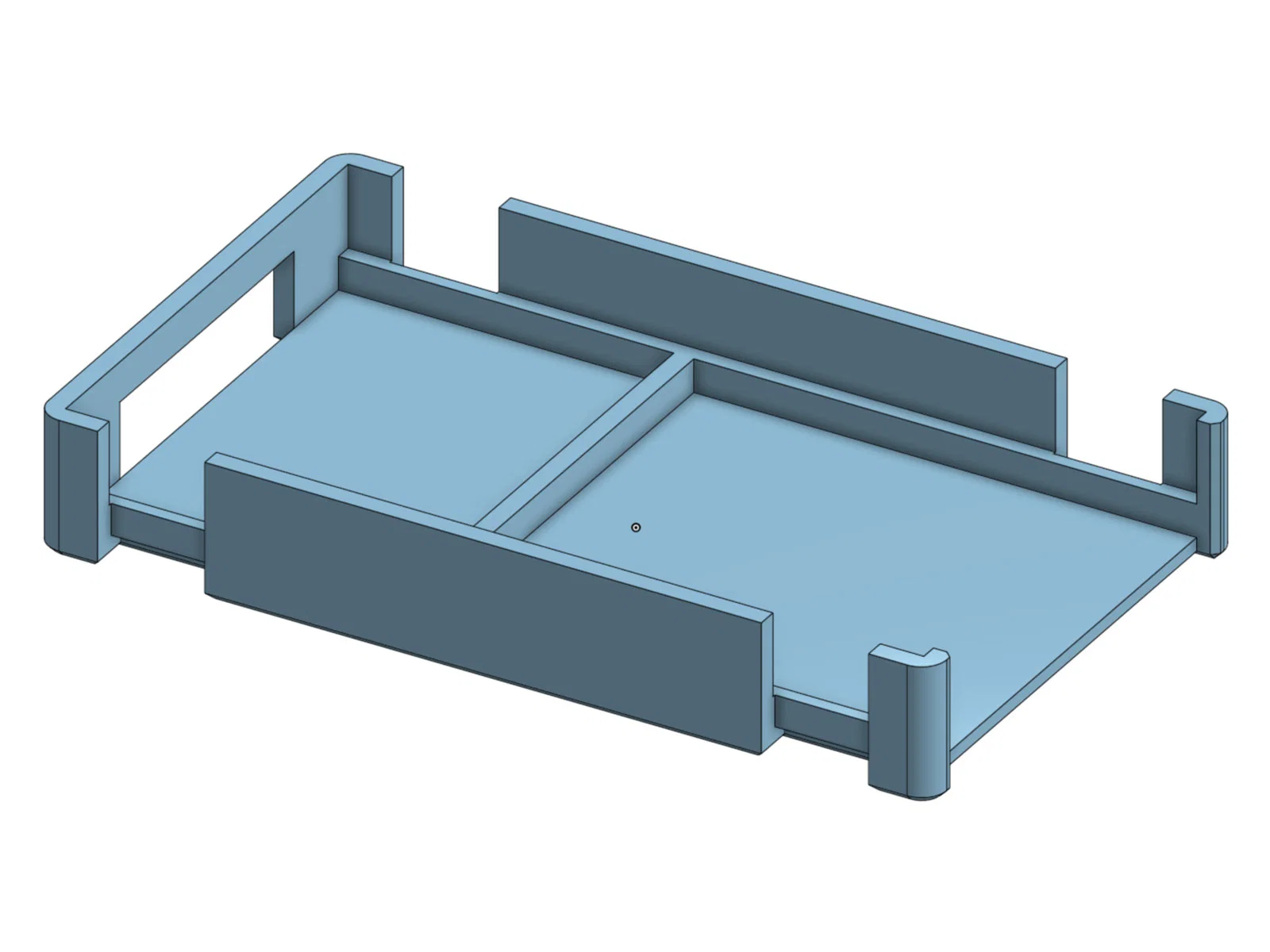

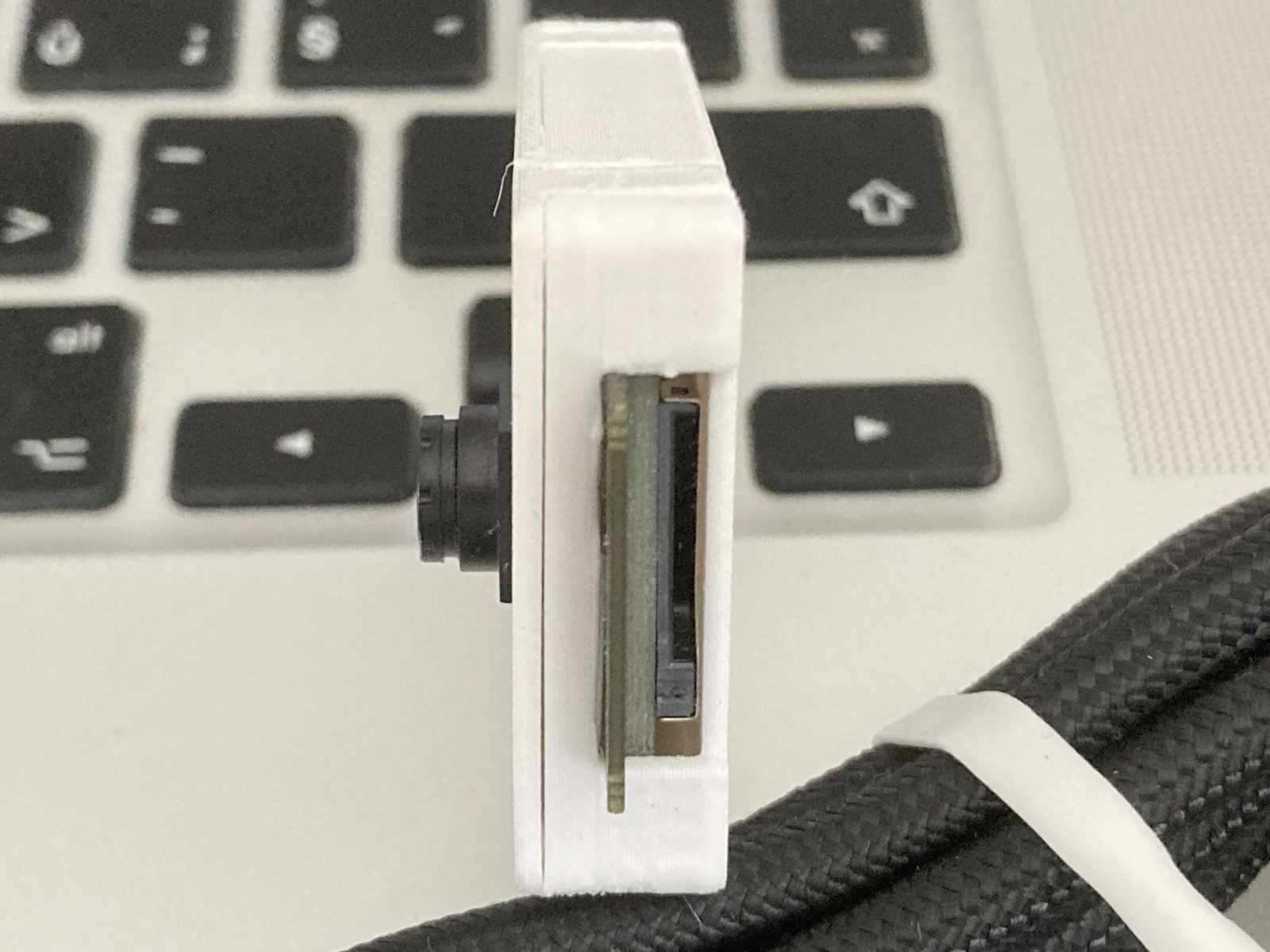

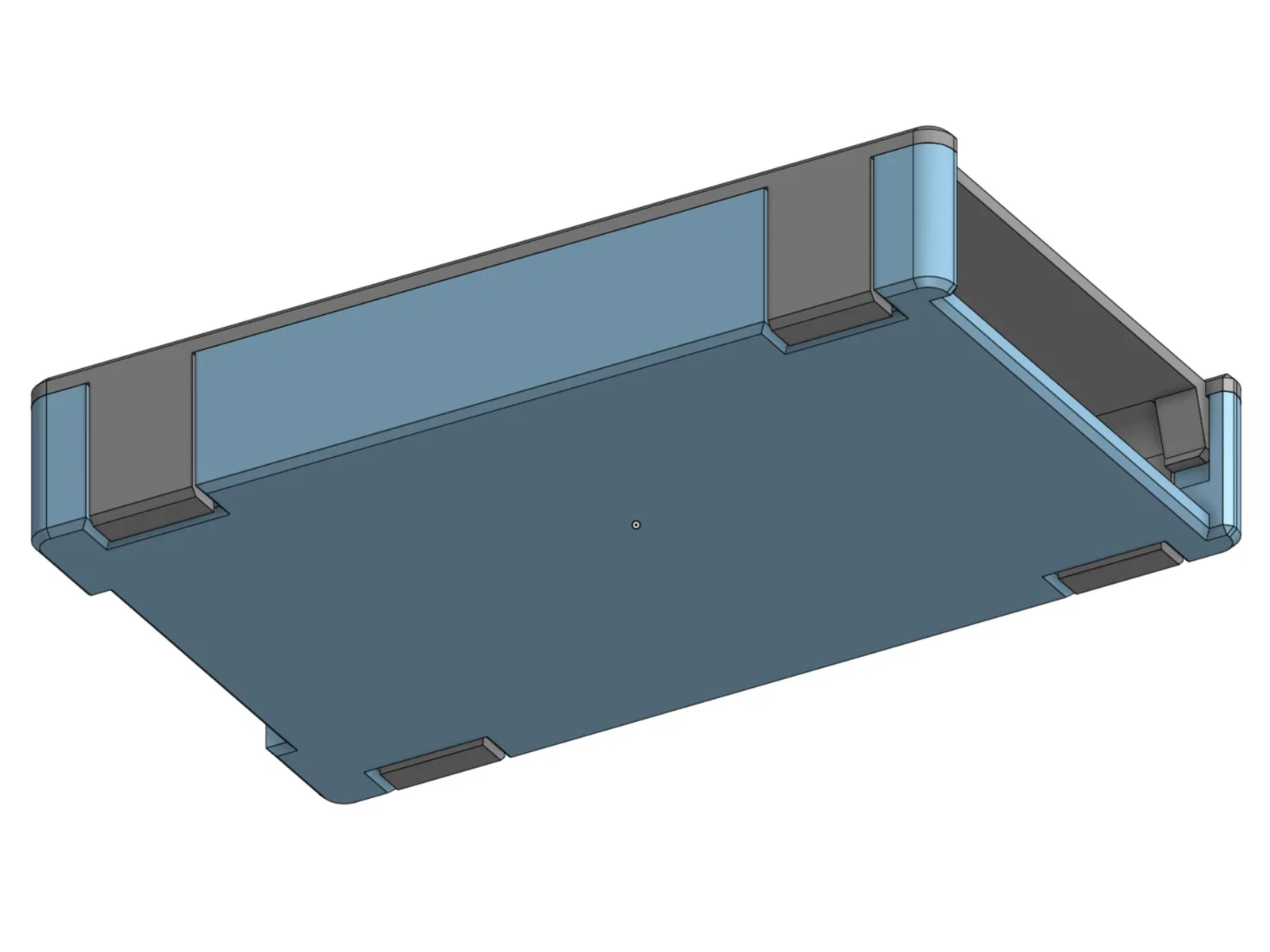

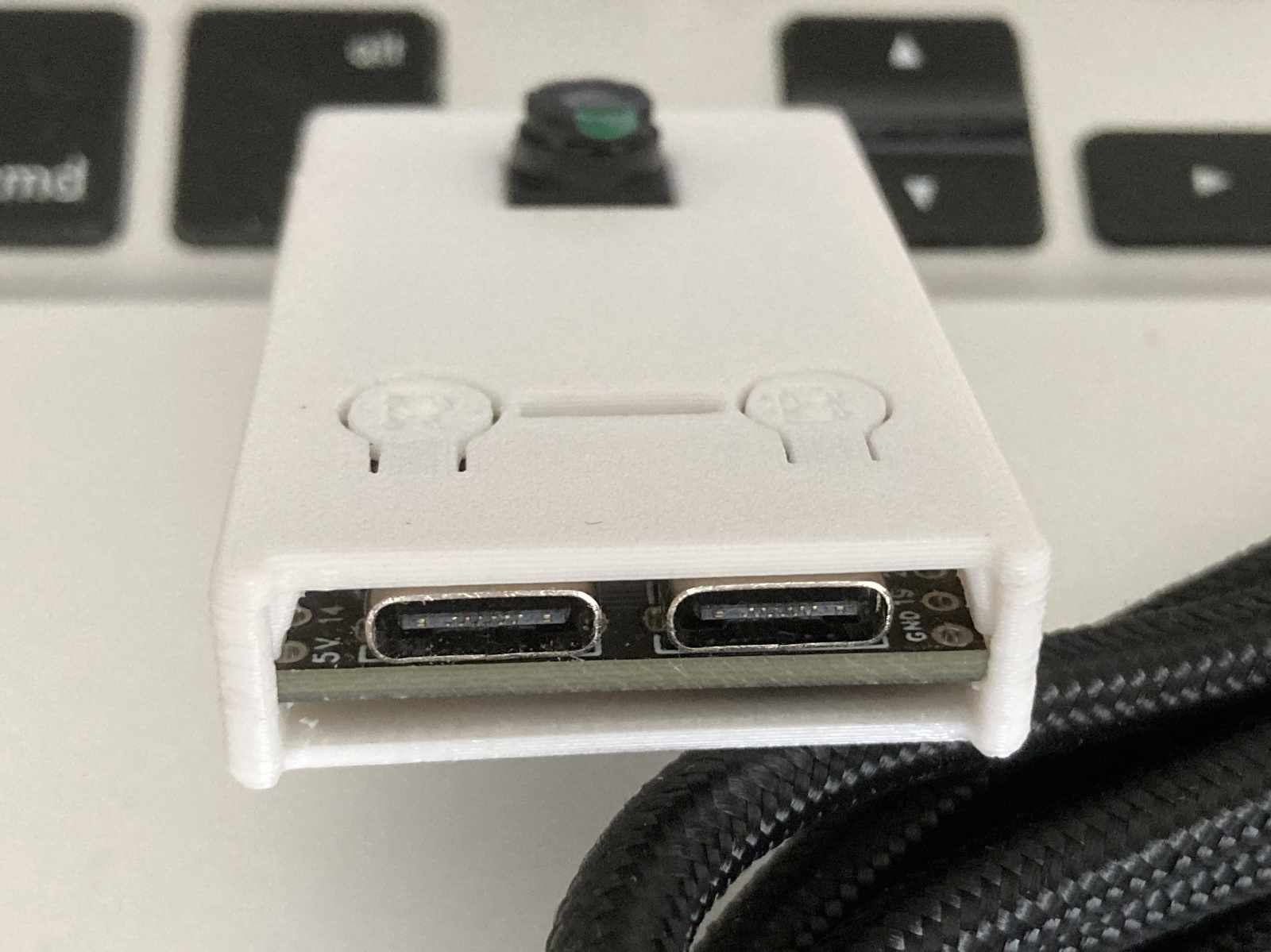

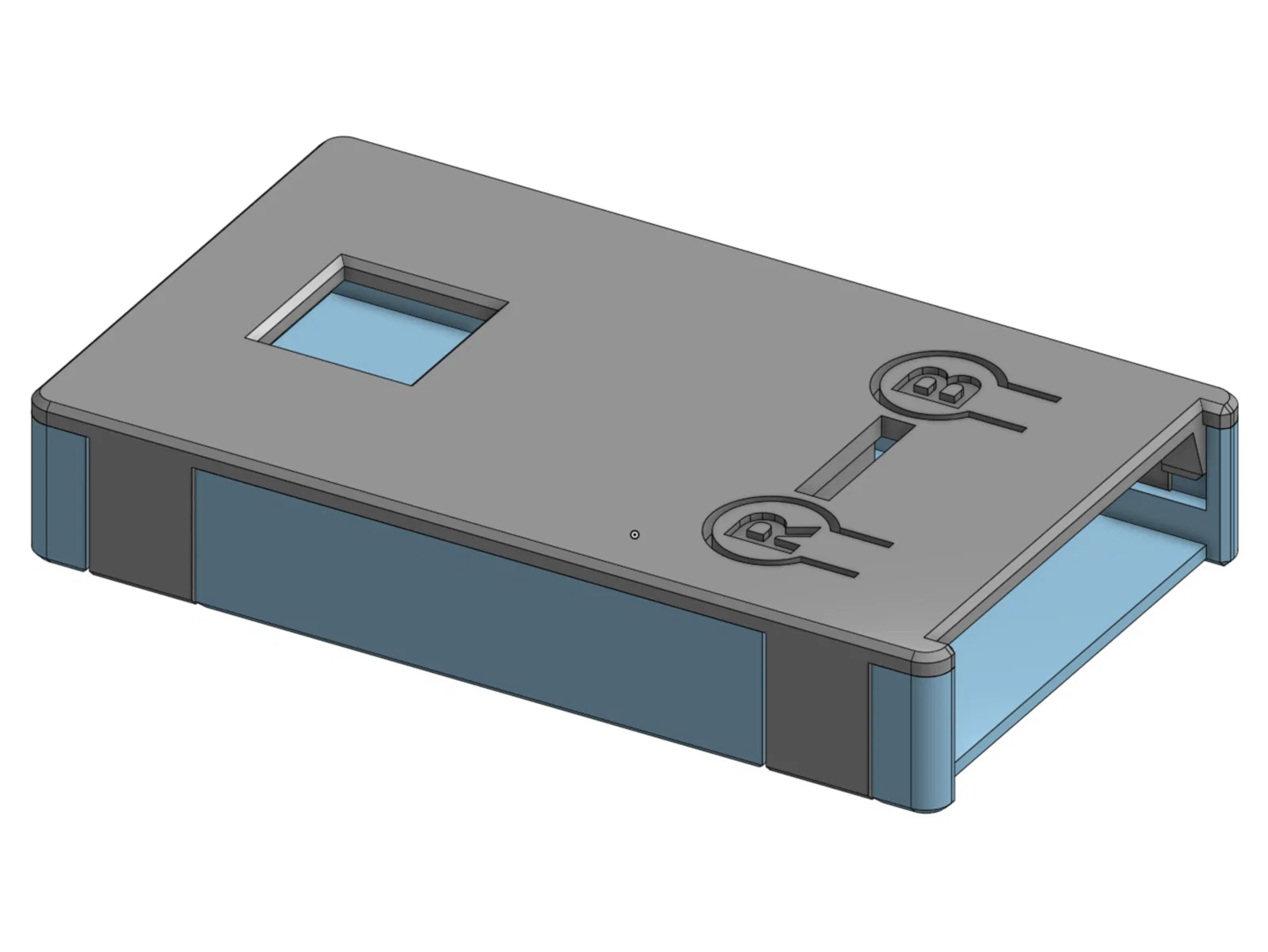

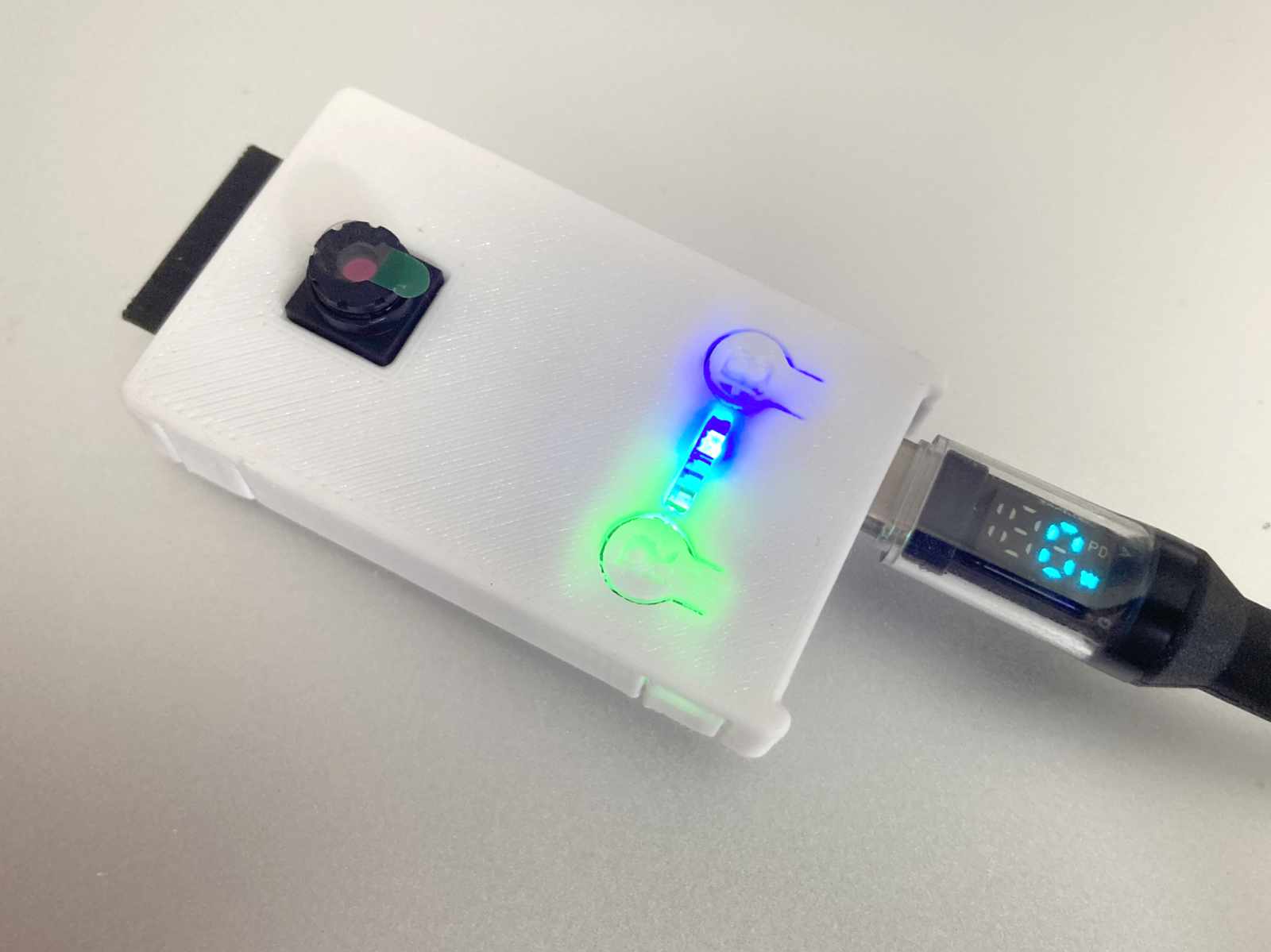

Cái vỏ/hộp đựng gồm hai mảnh này được thiết kế để bảo vệ mạch phát triển khỏi bị chập điện và hư hỏng cơ học. Vỏ có kích thước tối giản – vừa khít với bảng mạch. Sản phẩm dành cho mạch trần (không dùng header pin), dùng trong các trường hợp kết nối qua USB – ví dụ như làm camera, thiết bị Wi-Fi, v.v.

Mình thiết kế cái vỏ này cho bản thân – chủ yếu là để bảo vệ bảng mạch trong quá trình phát triển. Có lần mình đã vô tình làm đứt dây camera khi rút cáp USB-C và phải mua cái mới – mình không muốn lặp lại chuyện đó lần nữa. :-)

Mình in các bộ phận bằng nhựa PETG, nhưng chắc chắn bạn cũng có thể dùng PLA, ABS, v.v. Chiều cao lớp in: 0.2 mm, không cần hỗ trợ (supports).

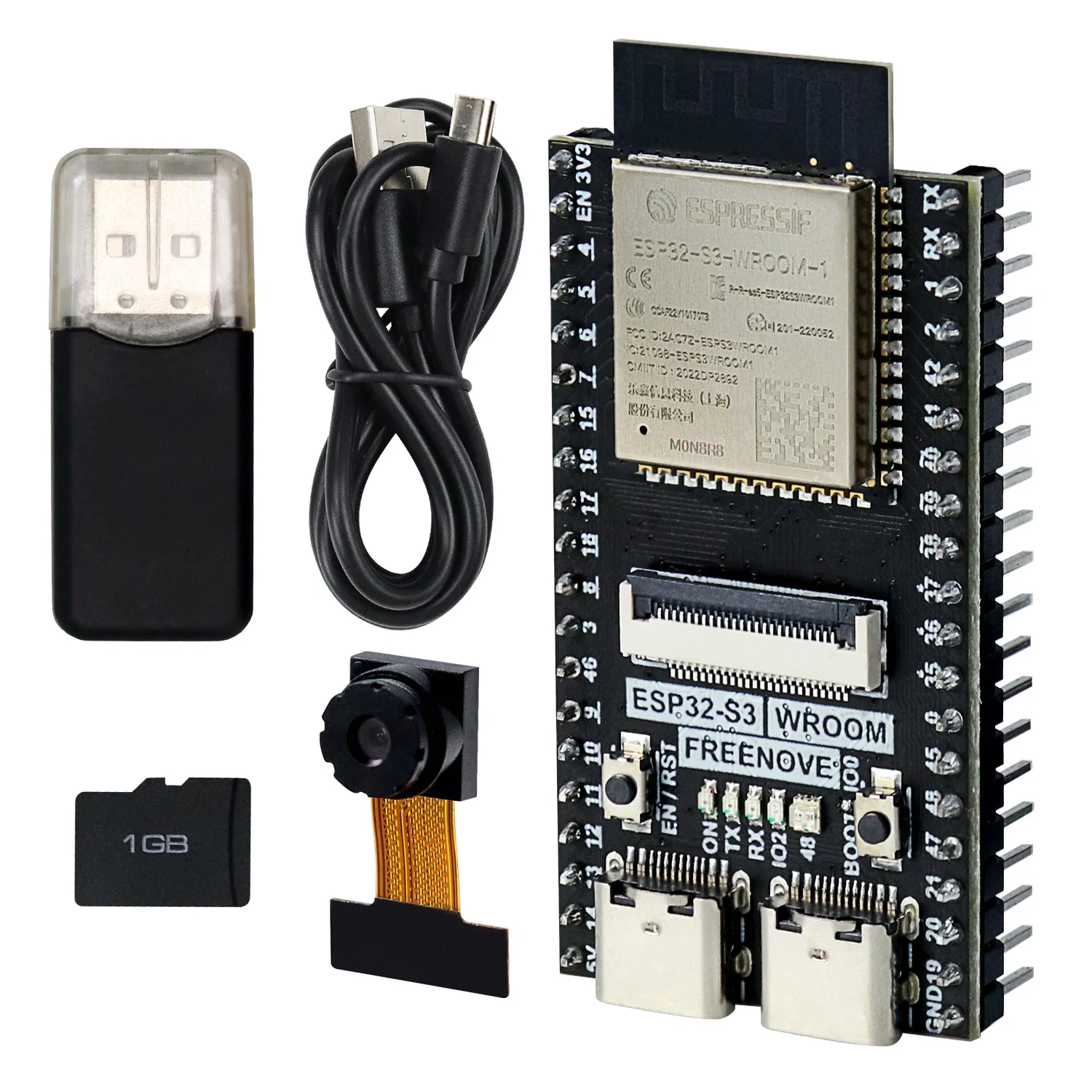

Cập nhật – sau khi đăng mô hình này, mình mới thấy có nhiều mô hình khác cho ESP32-S3 và chúng khác nhau khá nhiều tùy phiên bản. Mô hình này dành cho bảng mạch được mô tả tại đây: https://github.com/Freenove/Freenove_ESP32_S3_WROOM_Board

Cập nhật 2 - Mình đã thêm phiên bản V2 với các ngàm khóa bớt nhô ra (để tránh bị gãy khi tháo lắp) và lỗ camera đã được dịch chuyển nhẹ về phía trung tâm để cáp dẹt của camera không bị căng.
