ECAS Pico MMU Hub tương thích Orbiter và Sherpa Mini

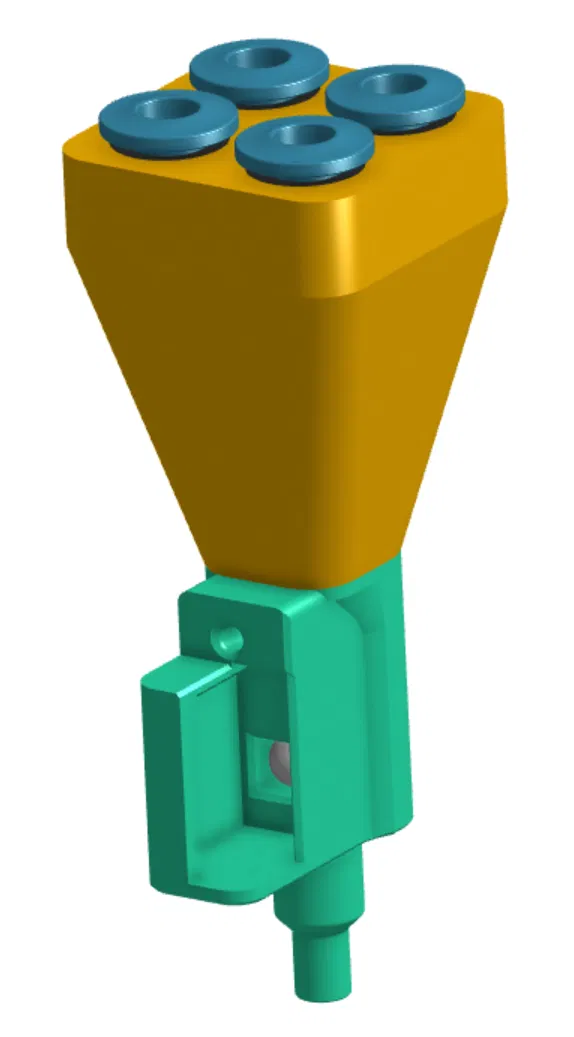

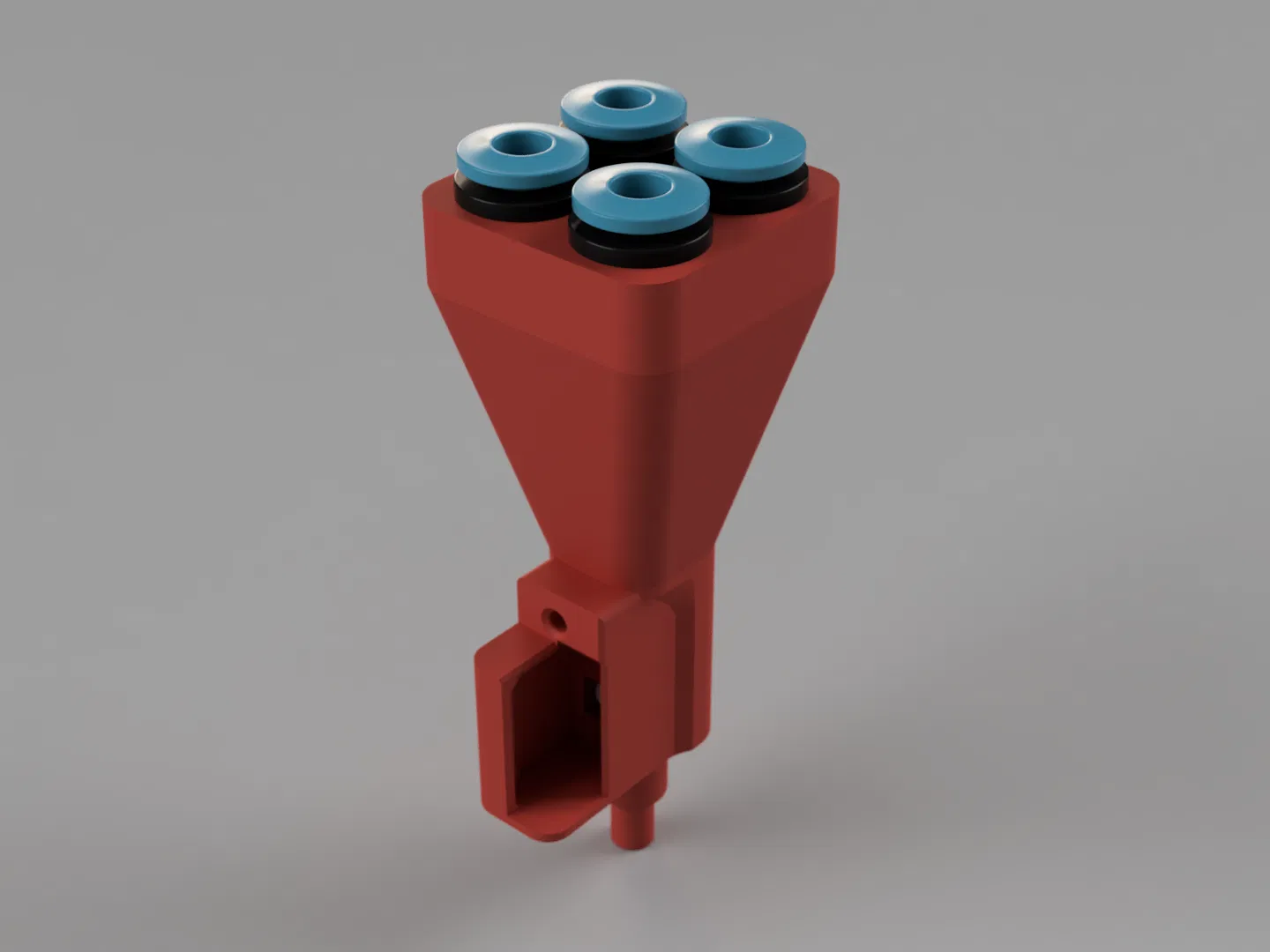

Tôi đã sửa đổi Pico MMU Hub 4 đường để dùng với khớp nối ECAS04.
Tôi muốn có cách tháo ống PTFE dễ dàng hơn vì tôi thường xuyên thay đổi linh kiện trên máy in. Việc này cũng giúp ống PTFE không bị tuột ra ngoài.

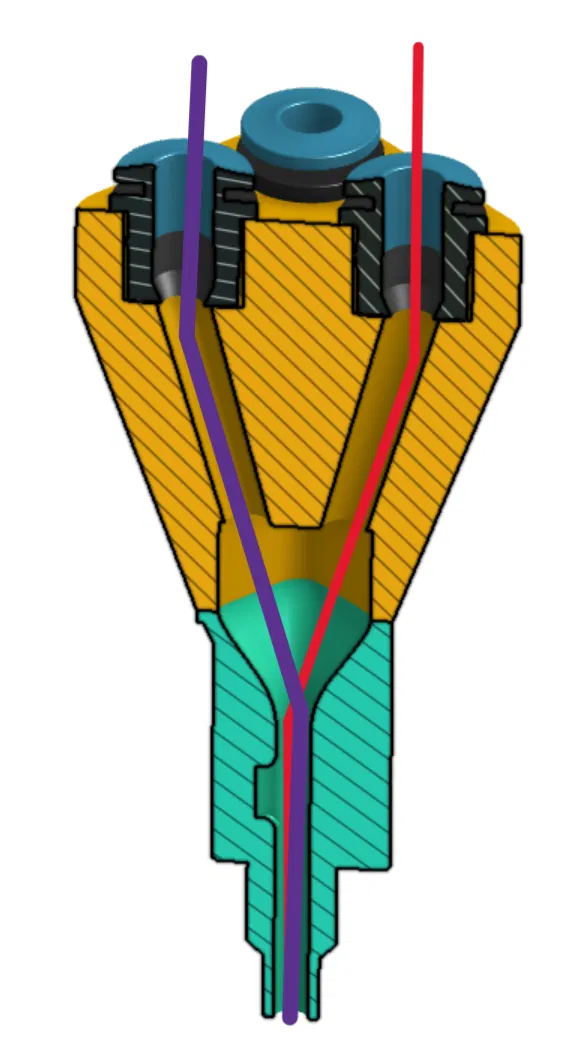

Ngoài ra, tôi đã tối ưu hóa đường dẫn nhựa cho từng đường, giờ đây hầu như không còn lực cản nào nữa.

Lưu ý in ấn:

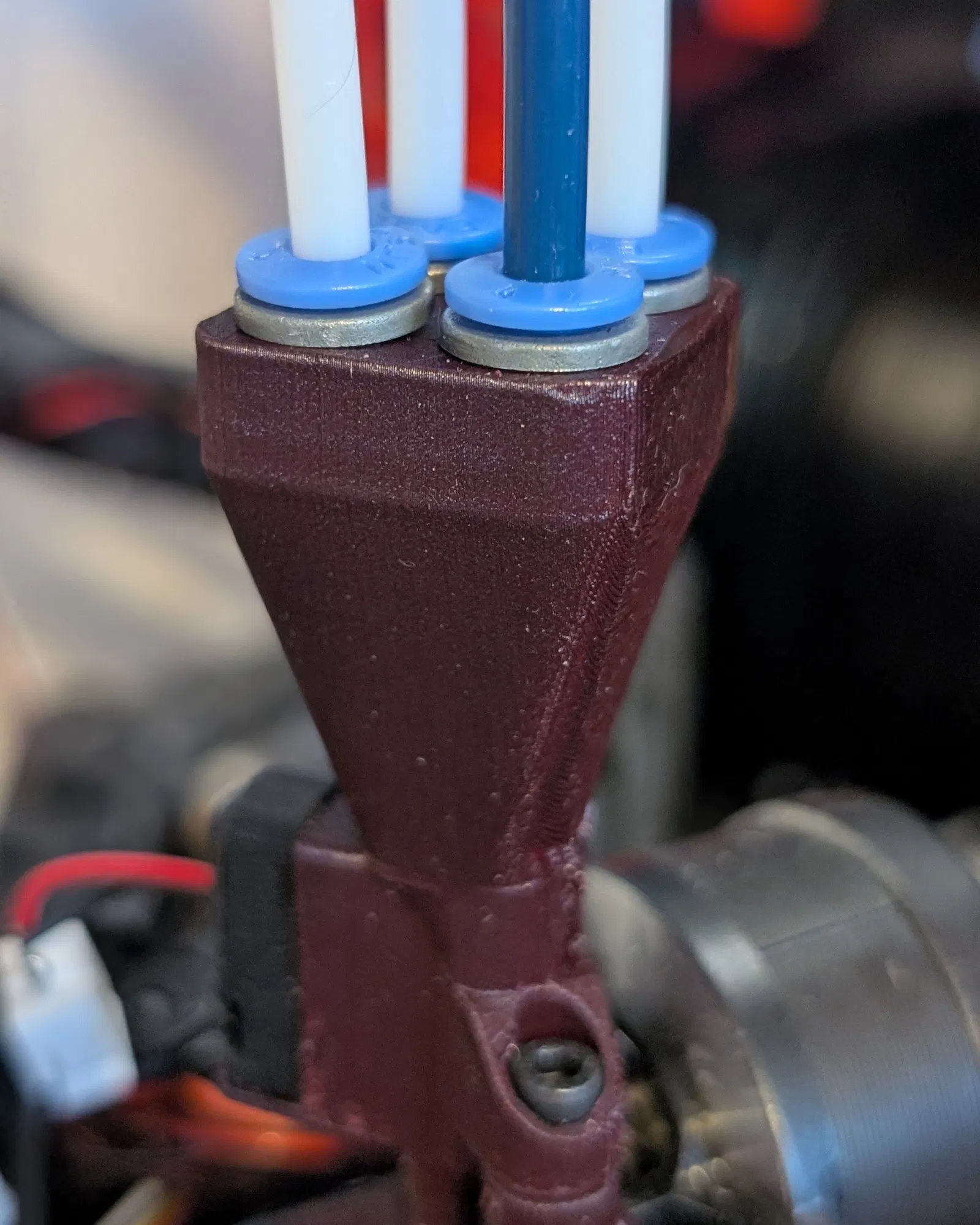

Lưu ý là mình mới chỉ in và dùng cho bản Sherpa Hub, và mình dùng OrcaSlicer nên không chắc các cài đặt có hoạt động ổn trên các phần mềm slicer khác hay không.

• Nhớ xoay file STL 90 độ trên trục X giống như trong file 3mf.
• Dùng góc support (support angle) ≤15 độ để không tạo support cho phần trên của hub.
• Dùng góc support ≥16 độ để tạo support giúp bề mặt hoàn thiện tốt hơn.
• Mình đã cắt hub và chỉnh phần infill của nắp trên thành 15% trong file 3mf để tiết kiệm khối lượng, nhựa và thời gian in.

Mô hình:

OnShape

Mình có thể bổ sung thêm các kiểu gắn khác từ những bản Pico MMU Hub hiện có (nếu bạn cung cấp file STEP), nên cứ nhắn cho mình biết nhé.
