Dự án tự làm sạc dự phòng 100W 130Wh 30,000mAh

Các linh kiện cần chuẩn bị: 12 viên pin 18650, BMS ưu tiên loại trên 20A, mạch sạc dự phòng (link ở phần mô tả), dây điện chịu tải được trên 10A. (BMS là tùy chọn vì mạch sạc dự phòng đã có sẵn, nhưng mình không tin tưởng loại tích hợp đó lắm).

Trước hết, bạn cần in file "18650_support.stl" và "18650_wall_support.stl". Sau khi in xong giá đỡ cho pin, bạn cần hàn các viên pin theo cấu hình sau: 4s 3p; 3s 4p; hoặc 6s 2p (của mình đang dùng 4s 3p). Bạn cũng có thể dùng mỏ hàn để hàn pin nếu không có máy hàn chuyên dụng, nhưng mình không khuyến khích cách này.

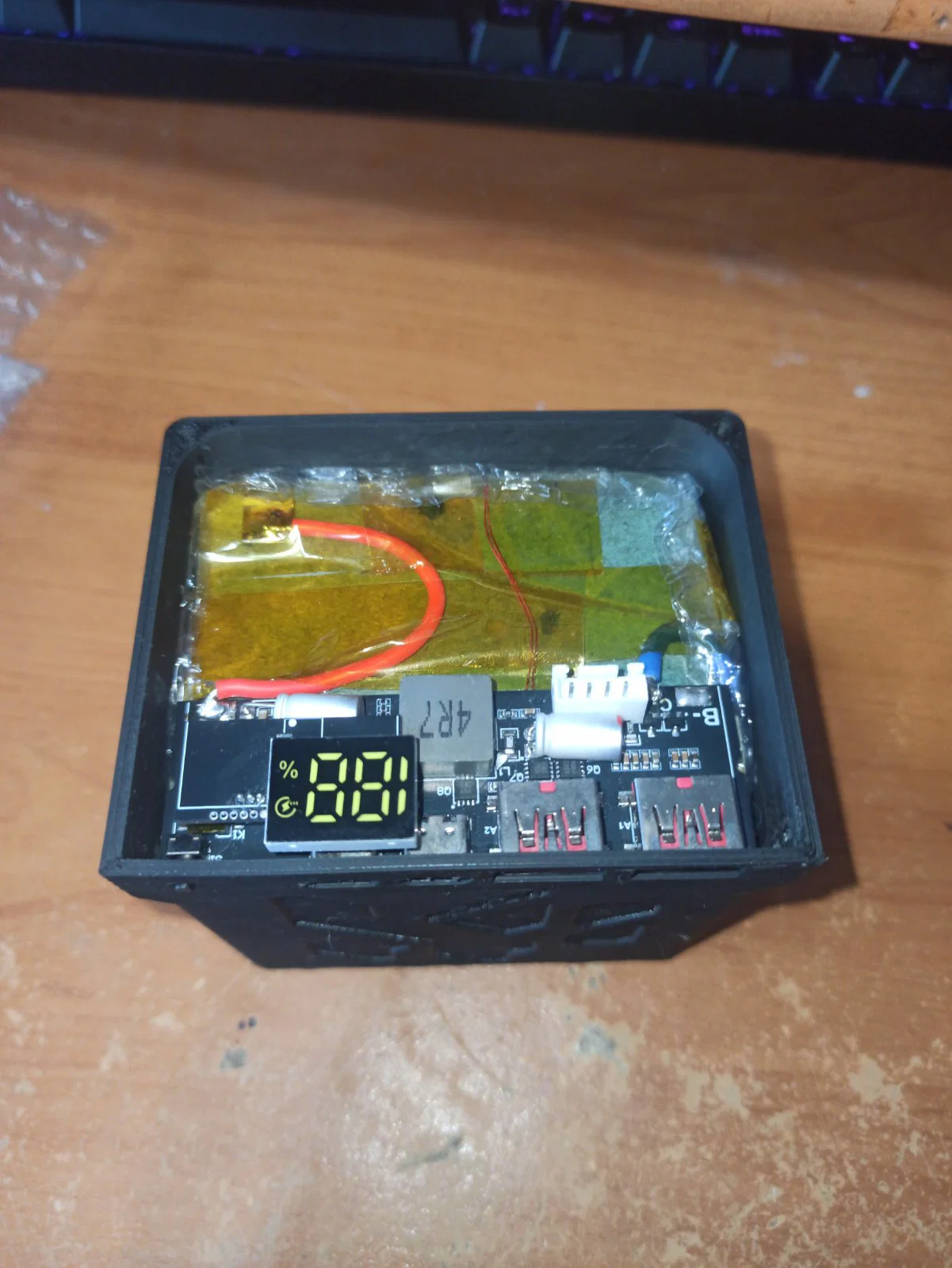

Có một khoảng trống phía trước khối pin để lắp BMS nếu bạn quyết định thêm vào. Mình đã cố định pin bằng băng keo hai mặt gecko (việc này nên làm sau khi đã in xong vỏ để đảm bảo vừa khít).

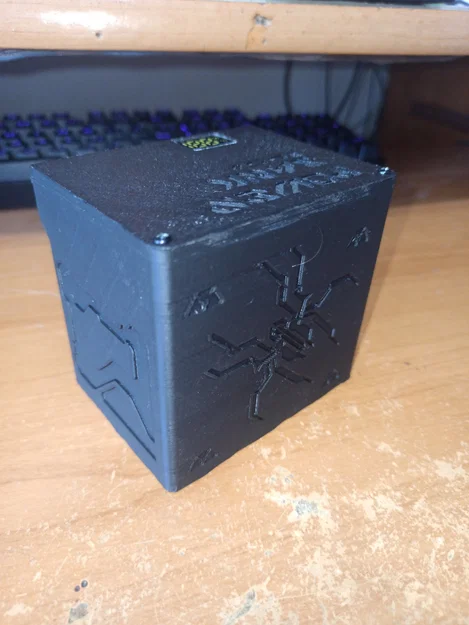

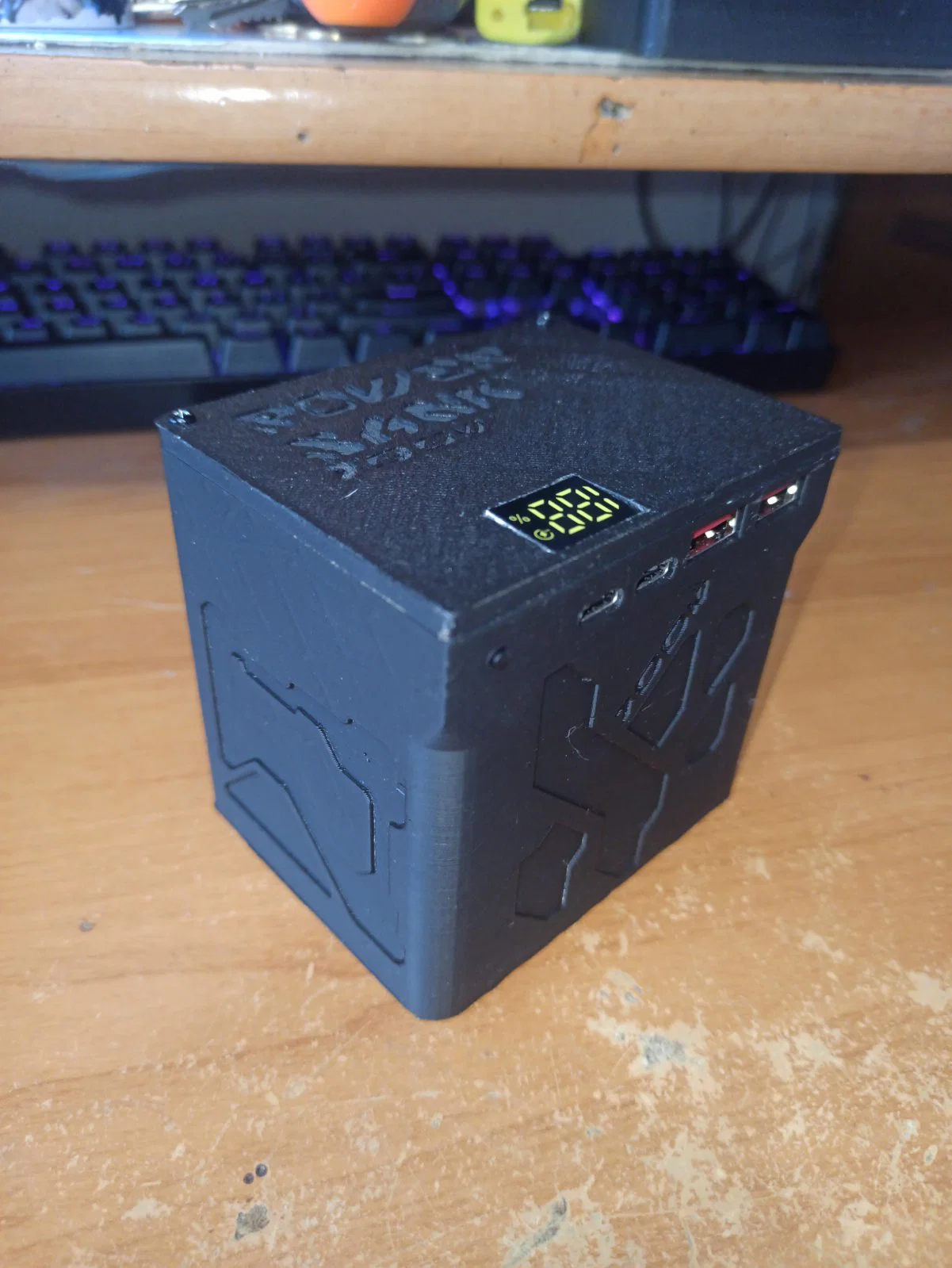

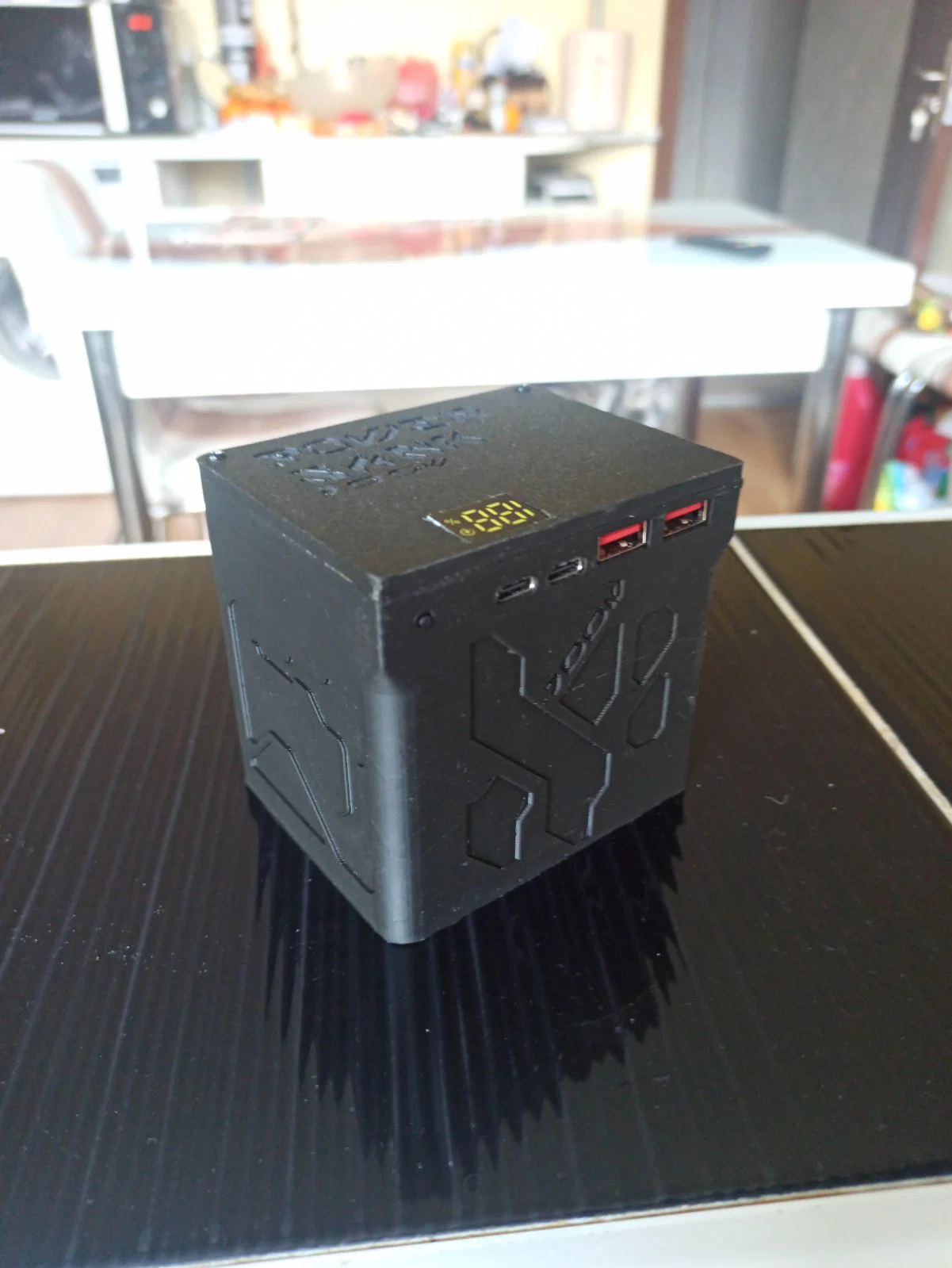

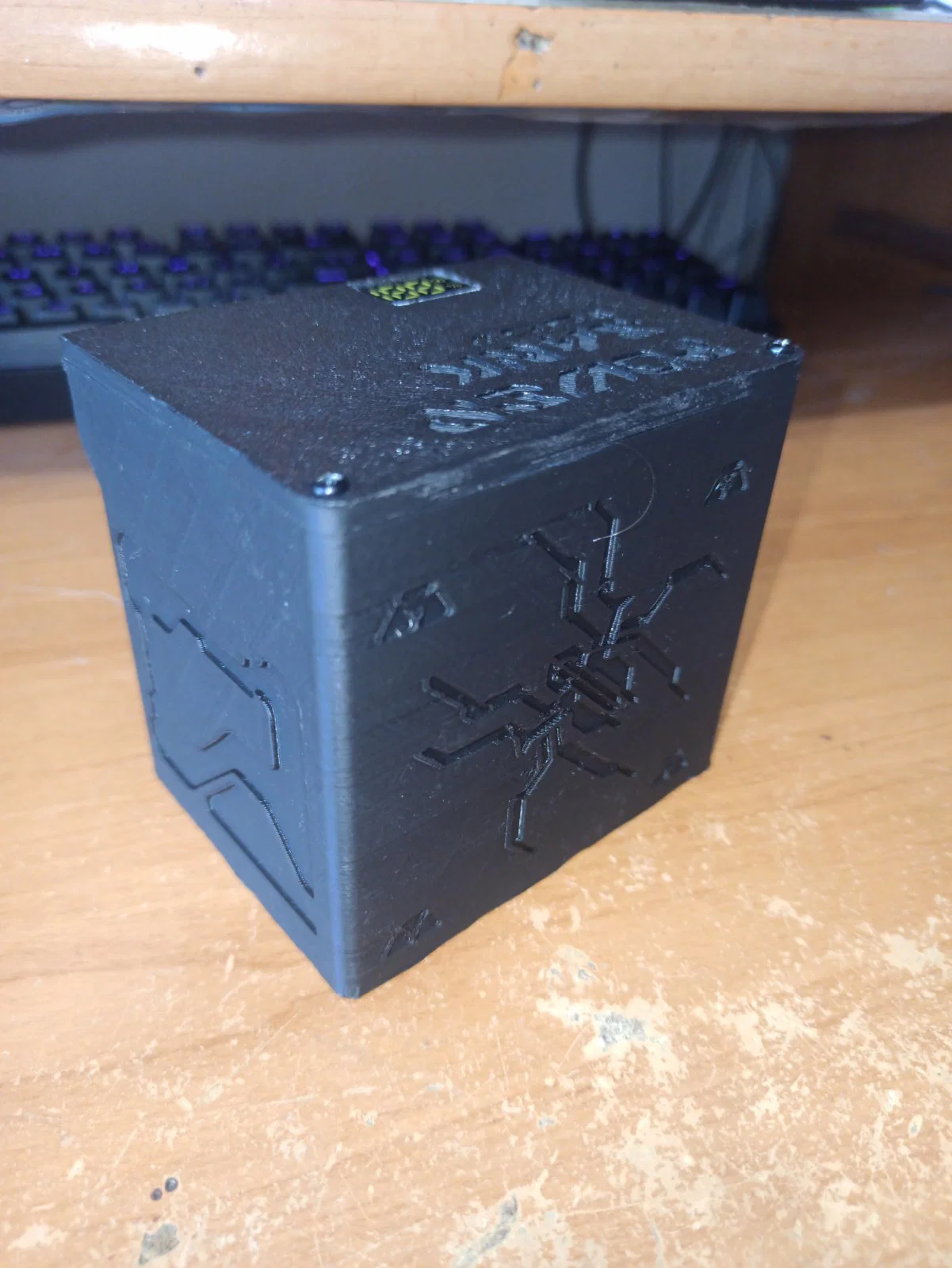

Sau khi làm xong khối pin, bạn cần in "powerbank_base_v2.stl" và "powerbank_cap_v2.stl". Nếu bạn thấy các chi tiết trang trí và chữ trên vỏ không hợp ý, bạn có thể mở file dự án trong Blender và tắt các lệnh booleans tương ứng.

Các linh kiện không nên in bằng raft vì sẽ làm bề mặt trông không đẹp. Ở phần đế vỏ, mình đã tích hợp sẵn support cho các cổng cắm và dòng chữ bên dưới (tùy thuộc vào máy in của bạn).

Link mạch sạc dự phòng mình đã dùng: https://a.aliexpress.com/_ExcY1VW. Hãy cẩn thận khi tìm kiếm các chỗ bán khác vì có loại mạch khác nhìn rất giống nhưng lại có thêm các cổng kết nối phụ.

Nếu có thắc mắc gì về dự án, bạn cứ liên hệ với mình qua email [email protected], mình sẵn sàng hỗ trợ!
