Hệ thống thẻ mẫu v1.0 với hộp đựng cho filament

mô tả

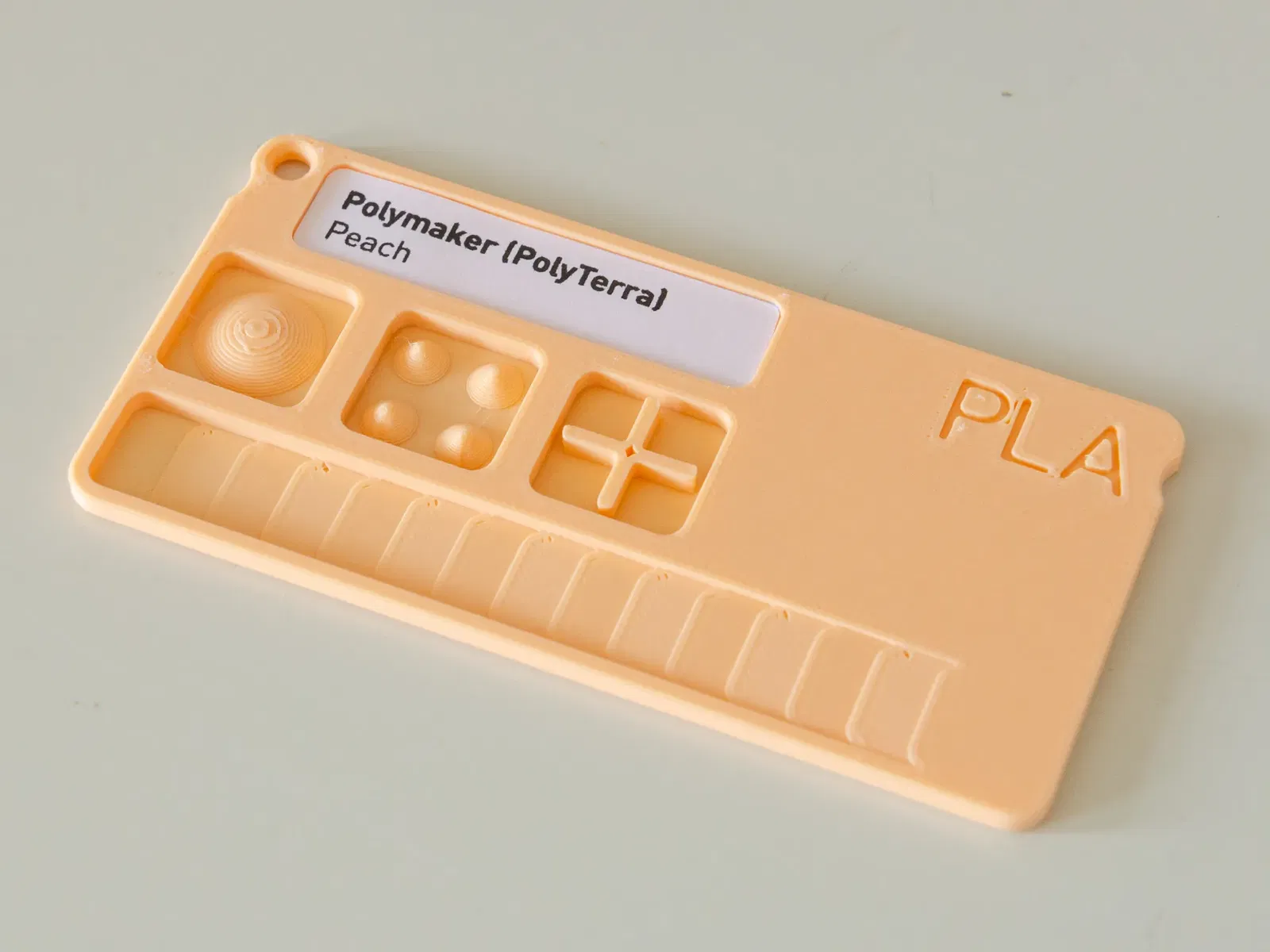

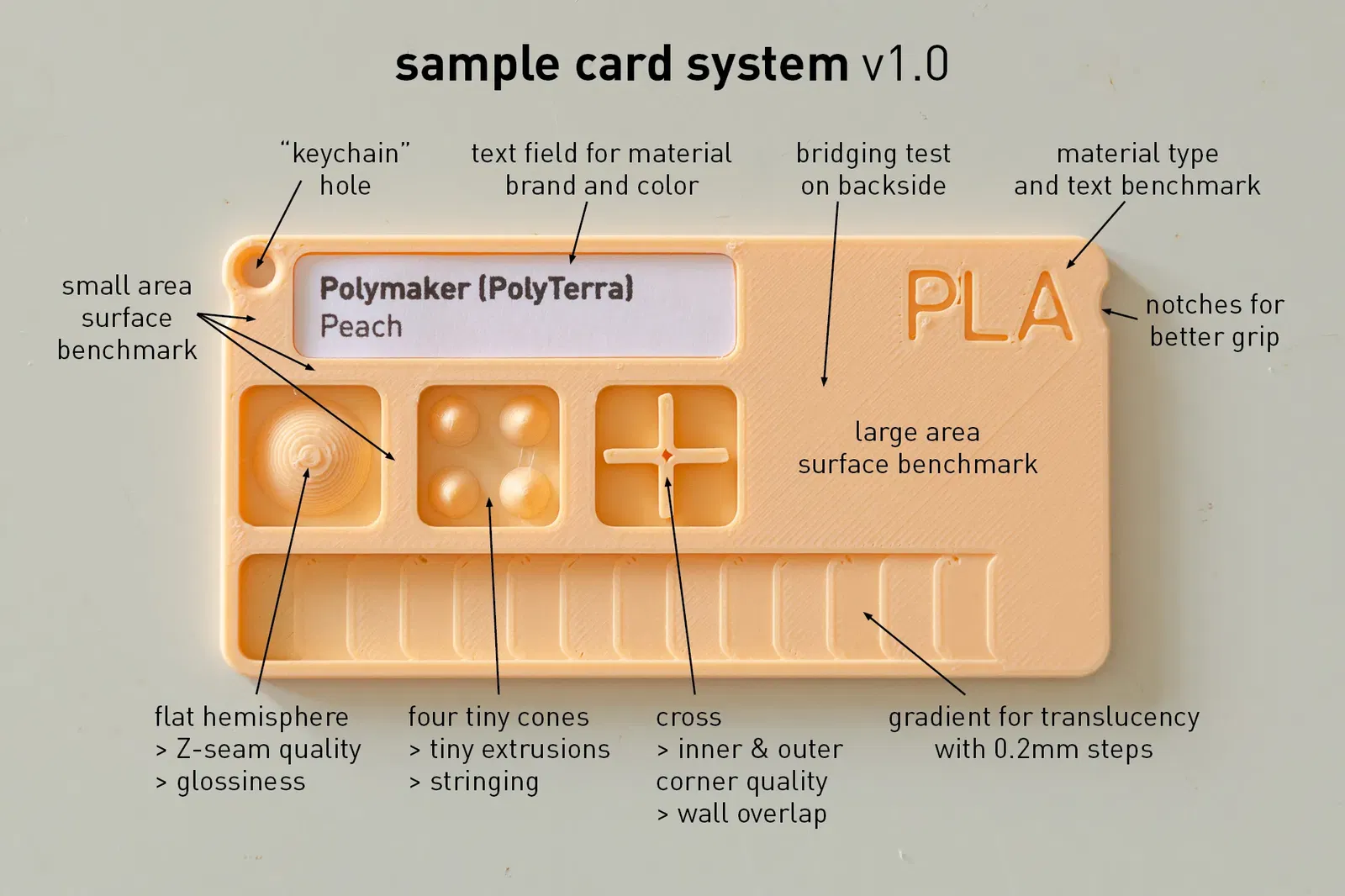

Tôi cần một mẫu thẻ cho các loại filament của mình, nhưng không hài lòng với những cái đã có sẵn, vì vậy tôi đã tự tạo ra cái của riêng mình. Nó bao gồm tất cả thông tin và thử nghiệm mà tôi cho là cần thiết và/hoặc quan trọng. Bạn có thể tìm thấy vị trí và mô tả các tính năng trong một trong những hình ảnh.

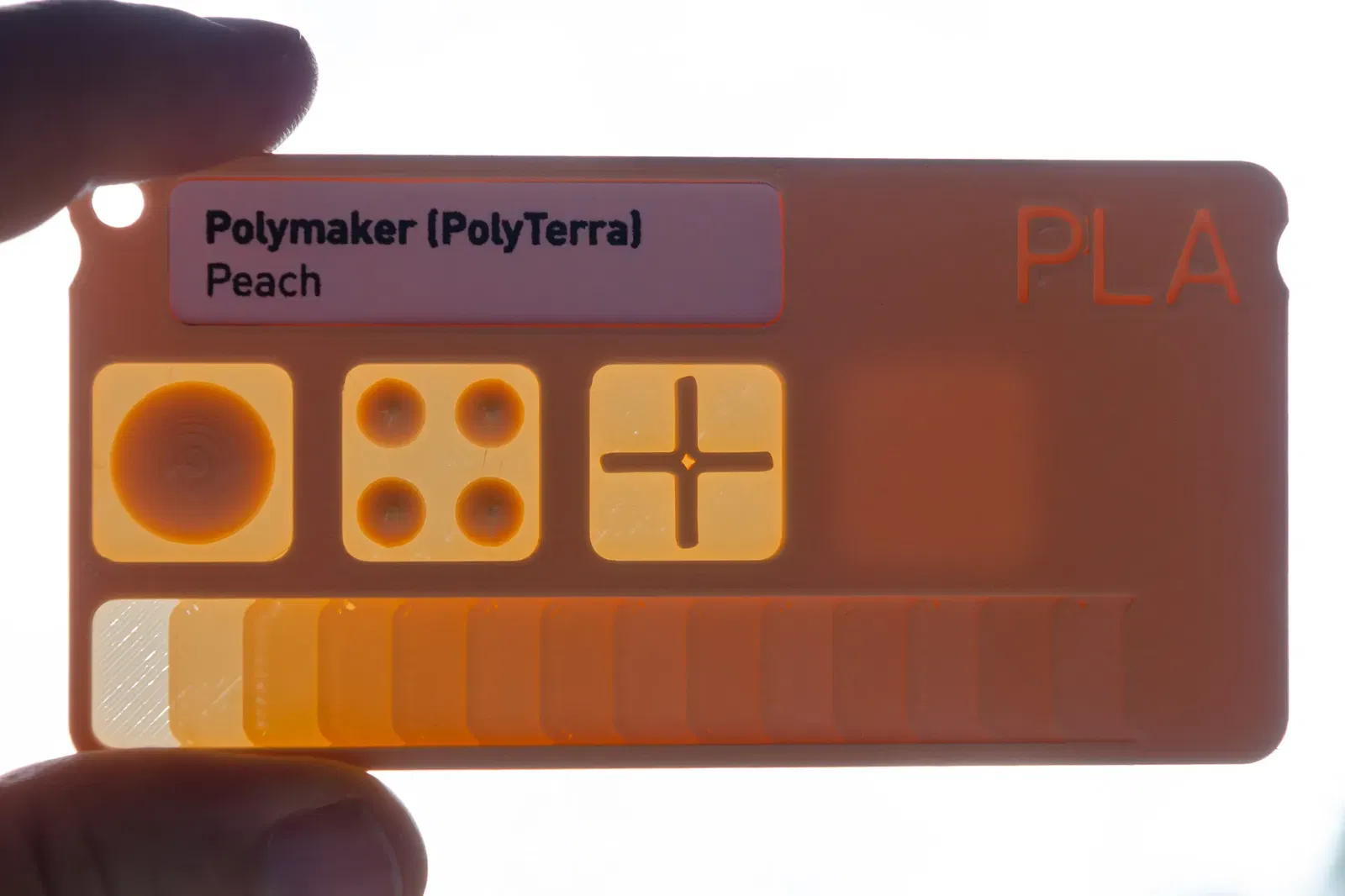

Kích thước của các thẻ là 100x50x3mm và tôi khuyên bạn nên in chúng với chiều cao lớp 0.2mm, vì thử nghiệm độ trong suốt có các bước phù hợp.

tệp

Cho đến nay, tôi đã tạo ra các thẻ cho những vật liệu này. Nếu bạn cần cái gì khác, hãy để lại một bình luận.

• trống (không khắc vật liệu)
• ABS
• ASA
• Flex
• HIPS
• PA
• PC
• PETG
• PETG+
• PLA
• PLA+
• PVB
• Gỗ (đổ)
• Kim loại (đổ)
• Đá (đổ)
• TPU (Tôi khuyên bạn nên sử dụng thẻ "Flex", nhưng nếu bạn muốn cụ thể, hãy sử dụng cái này)

Cũng có các tệp STEP cho thẻ trống và cả hai phần container có sẵn, vì vậy chúng dễ dàng để chỉnh sửa hơn. Trong trường hợp bạn muốn có cùng một phông chữ, đó là DINPro (thông thường).

nhãn

Khu vực nhãn có kích thước 50x12mm với bán kính góc 2mm. Có một tệp PDF với các nhãn trống được bao gồm trong phần tải xuống. Tôi đã sử dụng giấy nhãn in phun (tự dính) và cắt chúng ra bằng kéo.

container

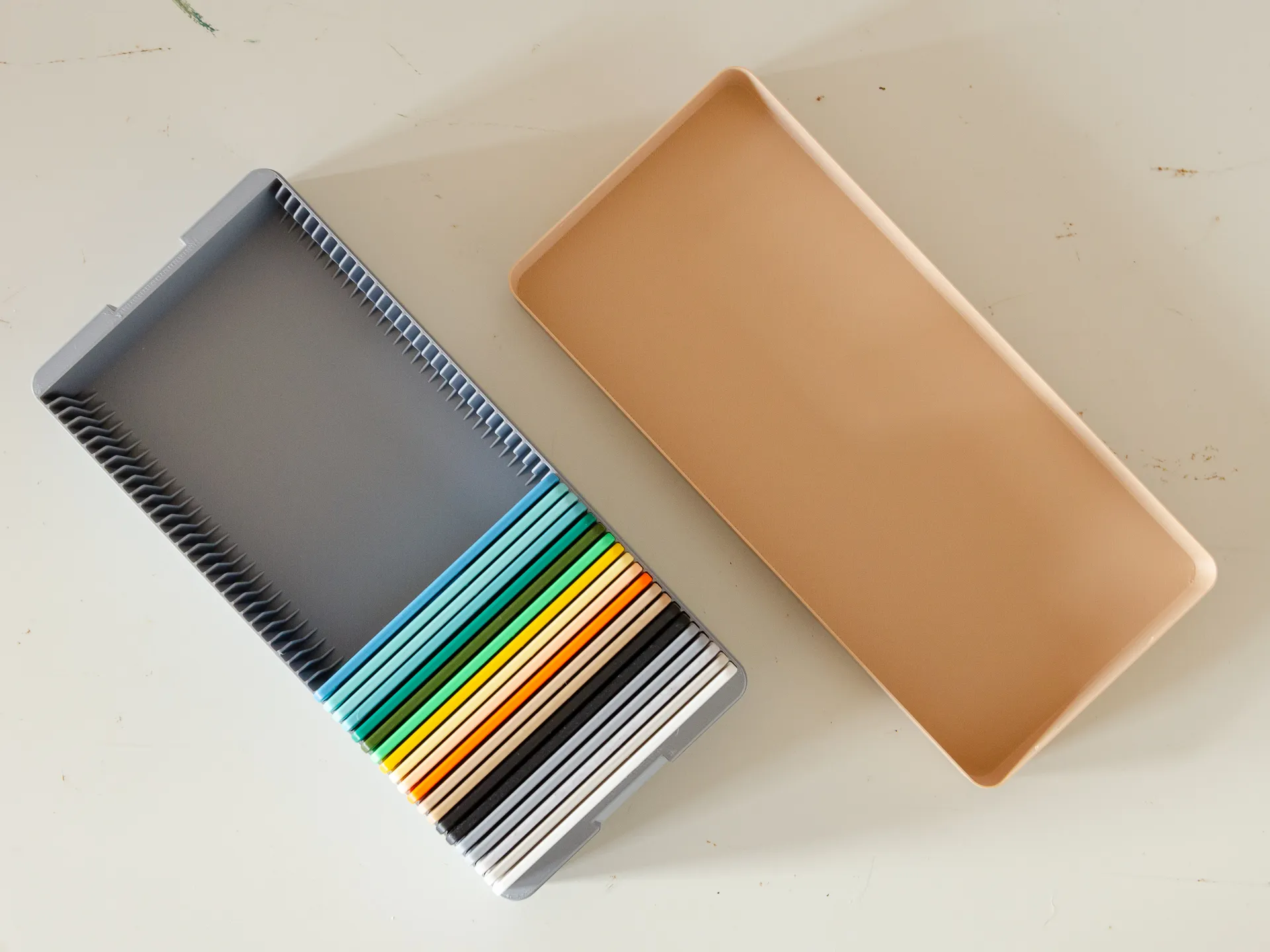

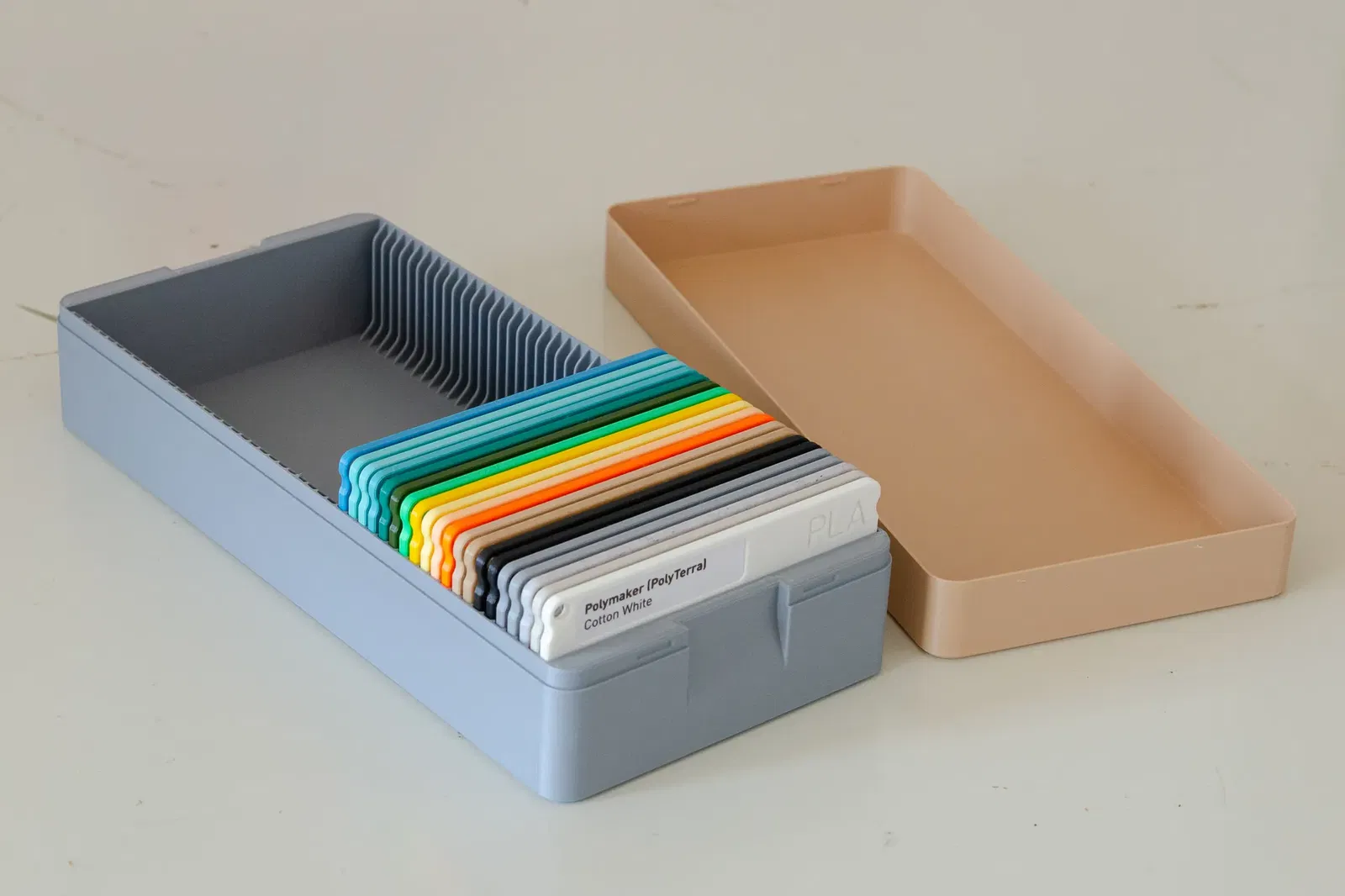

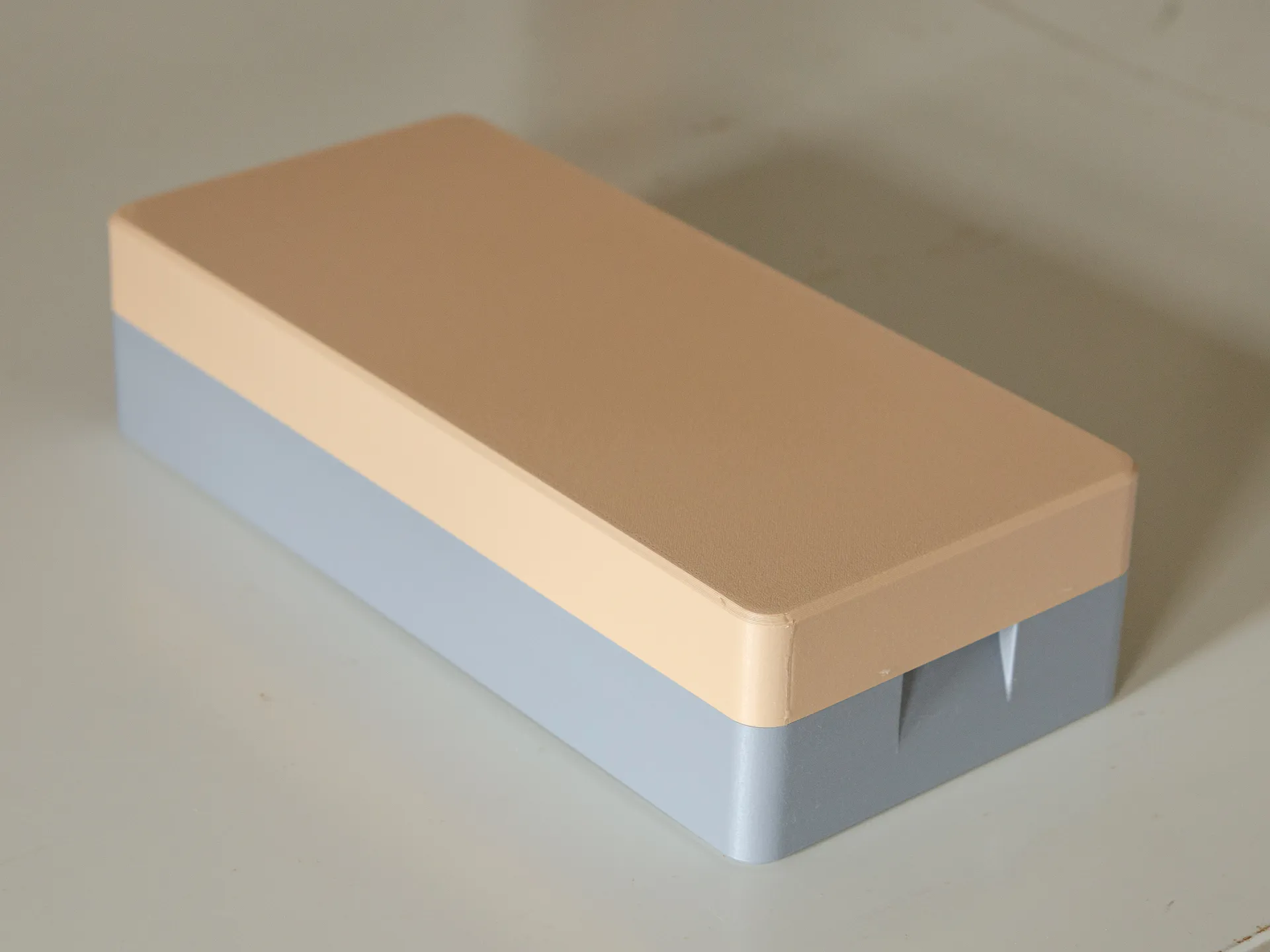

Cũng có một container phù hợp được bao gồm, có thể chứa tối đa 50 thẻ!

Nó được thiết kế để in với vòi phun 0.4mm và độ rộng đường 0.44, nhưng với động cơ Arachne mới, tất cả các slicer phổ biến nên điều chỉnh độ rộng đùn phù hợp ; )

Cài đặt In

Thương hiệu máy in: Prusa
Máy in: i3 MK3
Bệ: Không
Hỗ trợ: Không
Độ phân giải: 0.2mm
Đổ đầy: 100% cho thẻ, 15% cho container
Filament: tất cả chúng

Sau khi in

Có thể cần phải làm sạch một chút các vết nhỏ trên bề mặt và các đùn thừa trên các thẻ, để chúng phù hợp tốt hơn vào container.
