Ngàm gắn jack cắm Deutsch (DT) kèm kẹp cố định

Mình cực kỳ thích việc các jack cắm Deutsch có thể lắp cố định, nhưng đôi khi chúng dễ bị tuột khỏi giá đỡ nếu gặp rung lắc mạnh ở một số vị trí lắp đặt nhất định. Mà đôi khi mình lại chỉ có thể lắp đúng những vị trí đó thôi. Cái ngàm gắn này sẽ giữ chặt đầu đực của jack, nơi có sẵn các rãnh cố định.

Một đoạn video 20 giây với nhạc nền nghe hơi sến...

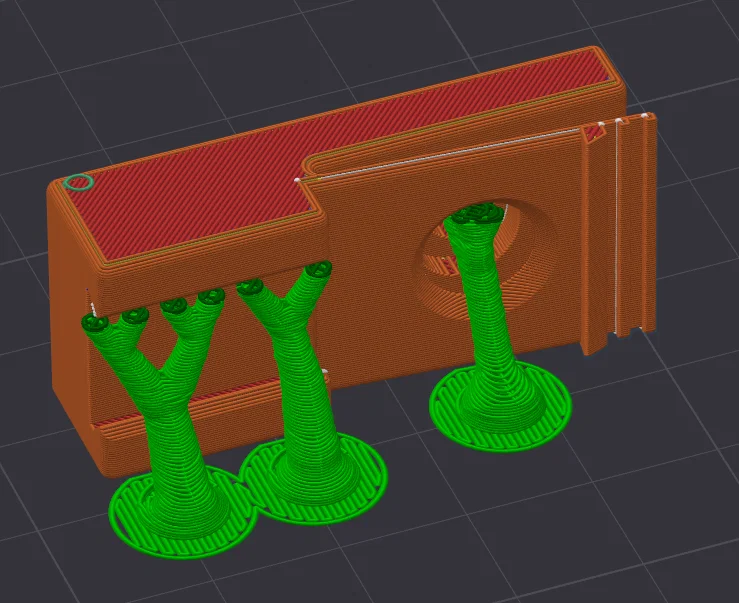

File này đã được xoay sẵn ở hướng in tối ưu. Bạn sẽ cần bật chế độ hỗ trợ (supports), nhưng mỗi cái ngàm in ra tốn rất ít support. Mình khuyên dùng tree supports vì nó rất dễ gỡ. Với mình thì dùng infill gyroid 15% là đã đủ chắc chắn rồi.

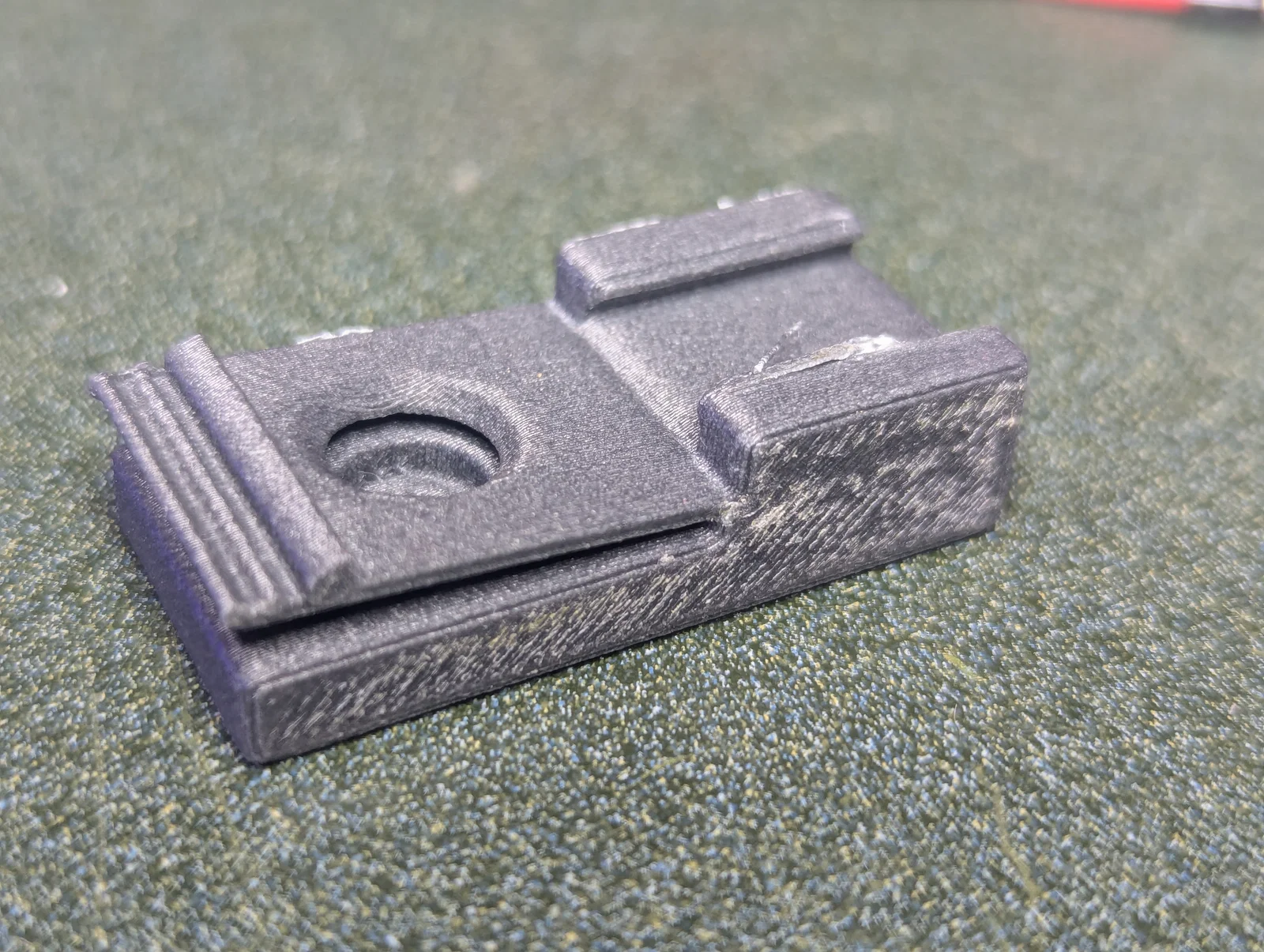

Cái mình in trong ảnh là dùng nhựa carbon fiber ABS, nhưng bạn cứ dùng loại nhựa nào chịu được điều kiện môi trường nơi bạn lắp là được.

Lưu ý là không nên để các ngàm này chịu toàn bộ trọng lượng của bó dây điện; việc gắn jack lên ngàm chủ yếu để chống rung và giúp đi dây gọn gàng thôi. Mình không tin là thiết kế này hay bất kỳ thiết kế tương tự nào có thể chịu được tải trọng lớn. Với lại, tốt nhất là đừng để dây điện kéo căng các mối bấm cos, vì các đầu cos không được thiết kế để chịu lực đâu.
