Hộp đựng dự án cho các bo mạch tương tự Arduino UNO R4 Minima
Hộp đựng dự án in 3D dành cho các bo mạch tương tự Arduino UNO R4 Minima. Thiết kế nắp khớp, bắt vít trực tiếp không cần đai ốc đồng, kèm lỗ thông gió giúp tản nhiệt và quan sát đèn LED thuận tiện.
Mô tả

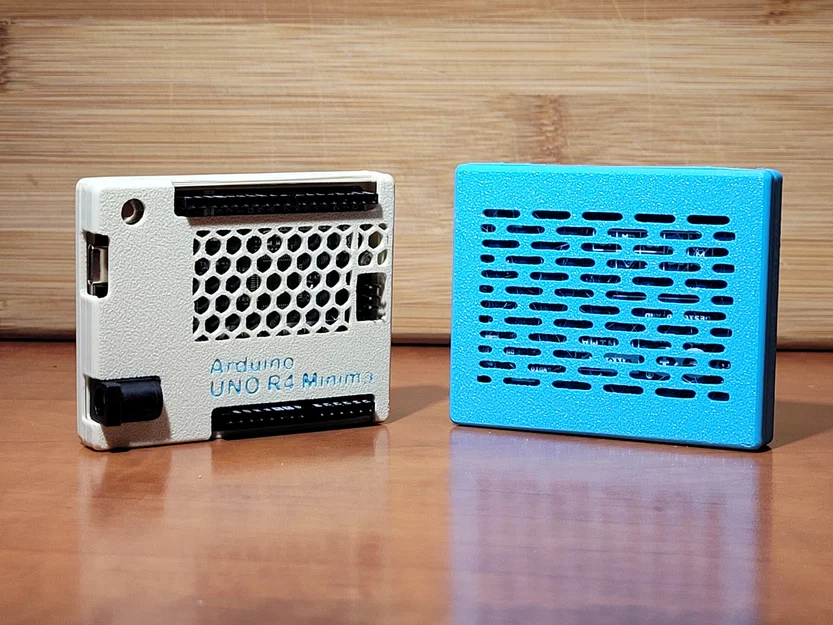

Hộp đựng dự án được in 3D, thiết kế để vừa vặn với các bo mạch tương tự như Arduino UNO R4 Minima.
Phần nắp được thiết kế theo dạng khớp nối (snap-fit) chắc chắn.
Có một khoảng cách 1mm giữa bo mạch PCB và thành bên trong của hộp.

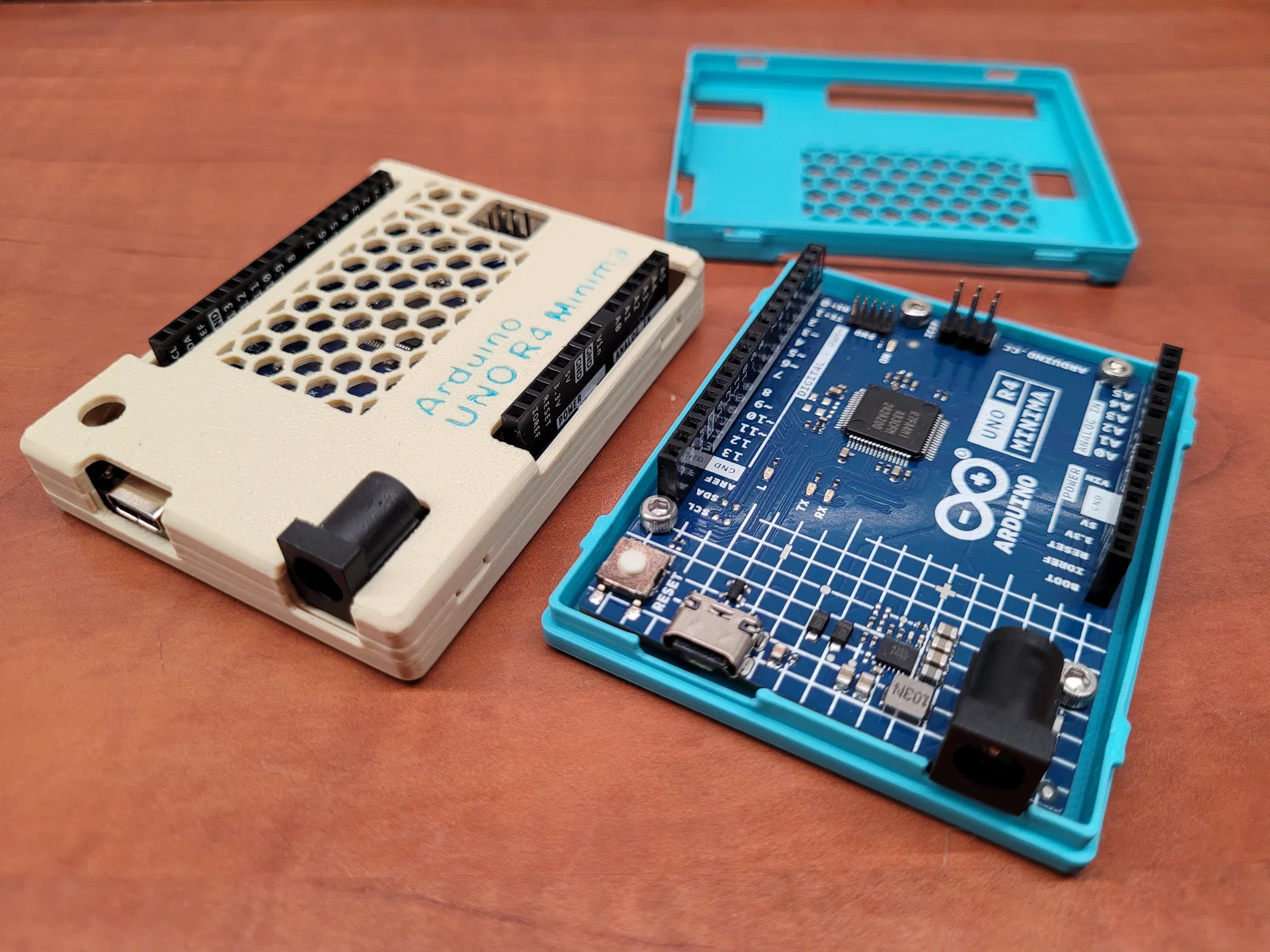

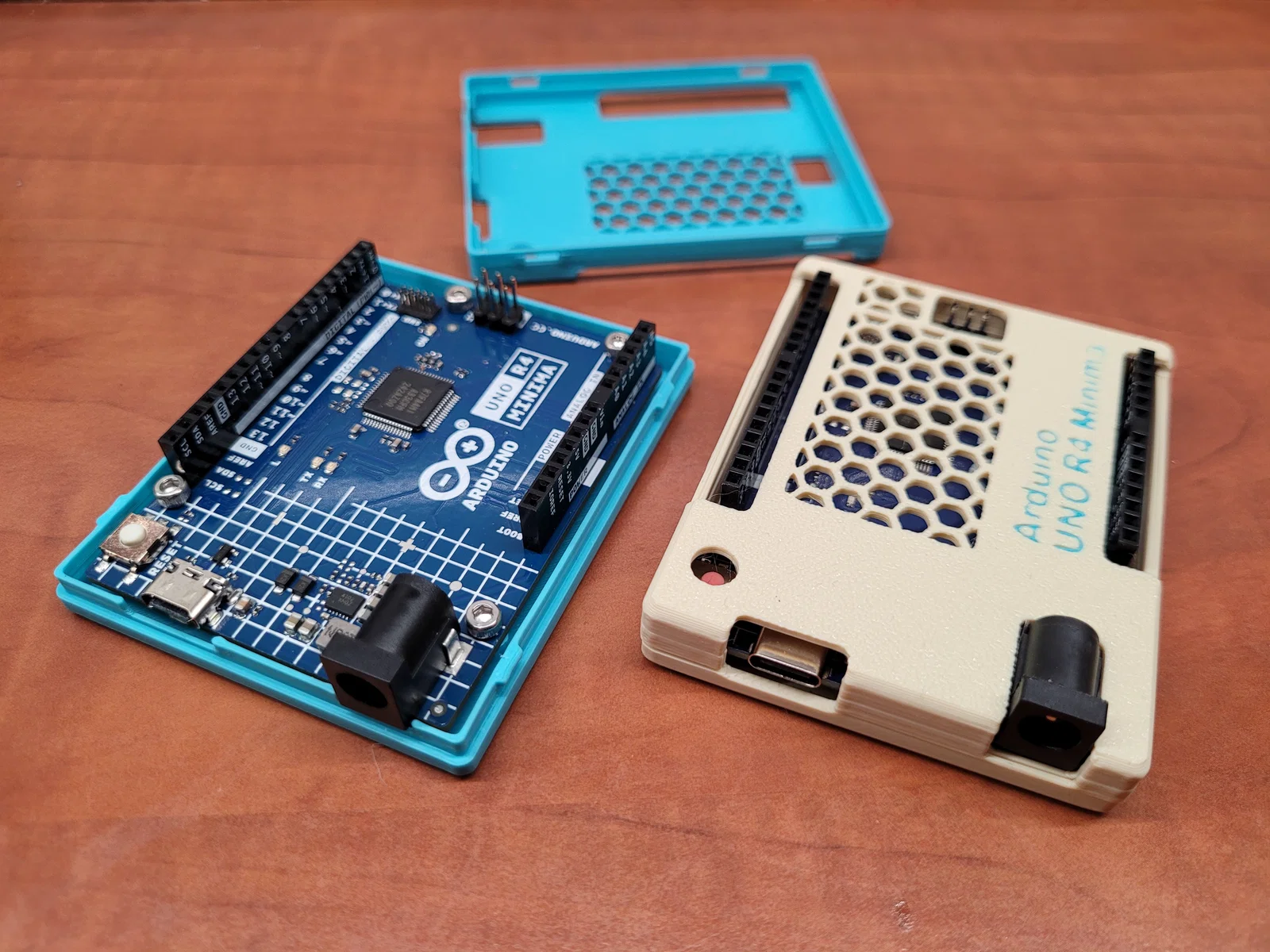

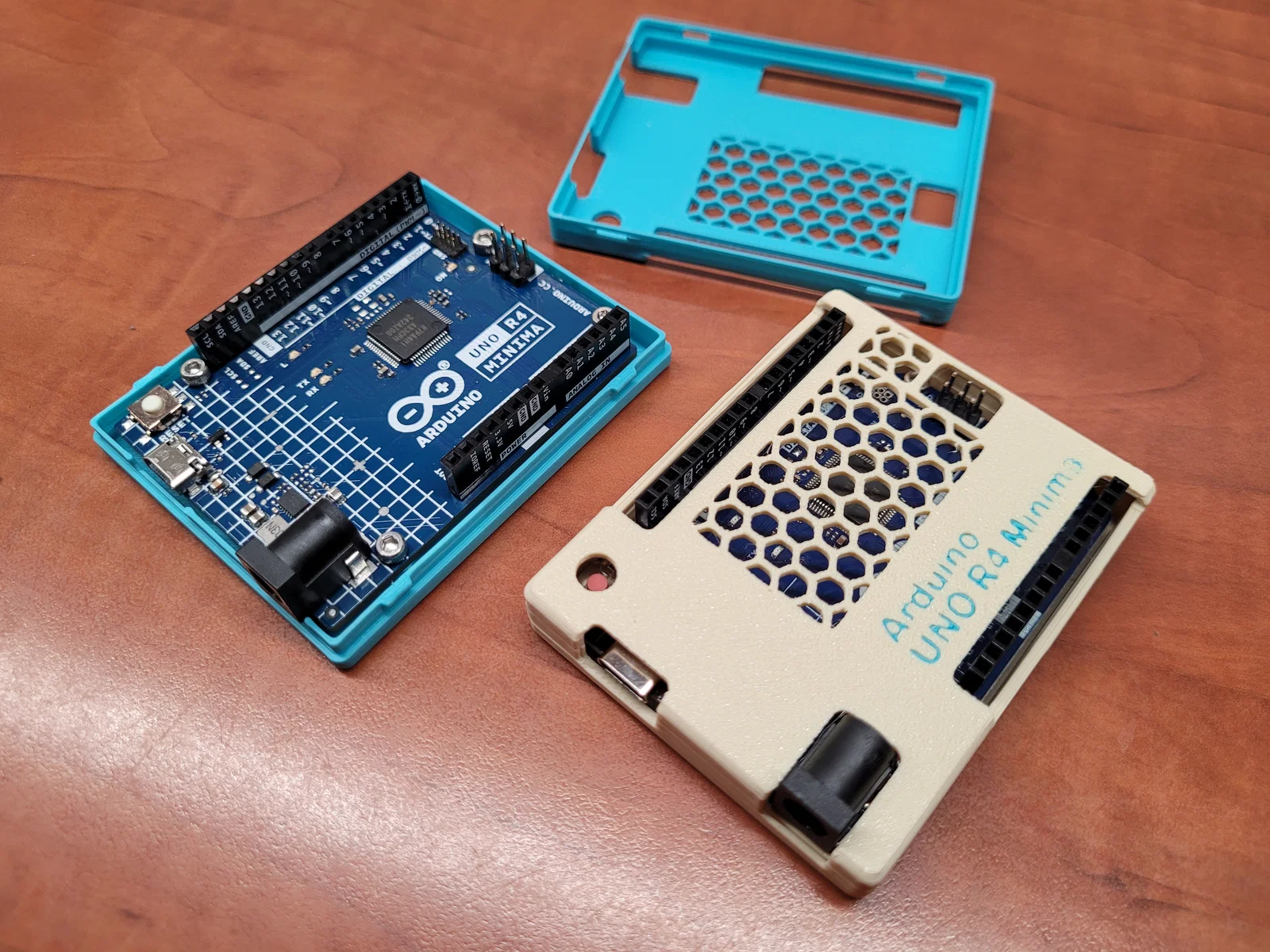

Sử dụng vít để cố định bo mạch Arduino vào đế – vít sẽ bắt trực tiếp vào nhựa, không cần dùng thêm đai ốc đồng (brass inserts). Thông số kỹ thuật của vít: 4x DIN912 304 A2 M2.5 4mm.

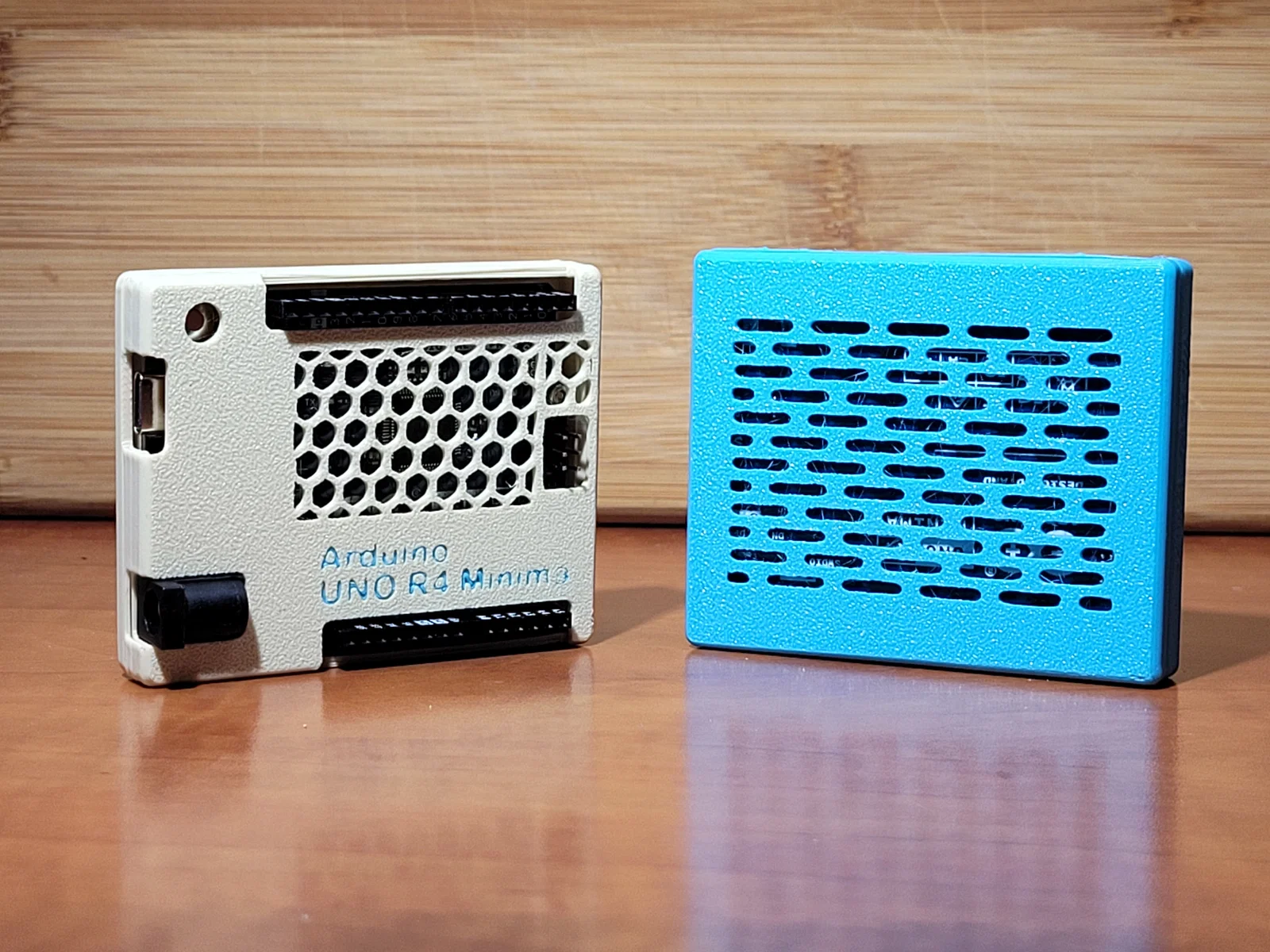

Cả nắp và đế đều có các lỗ thông gió. Các lỗ thông gió trên nắp giúp bạn dễ dàng quan sát đèn LED trên bo mạch.
