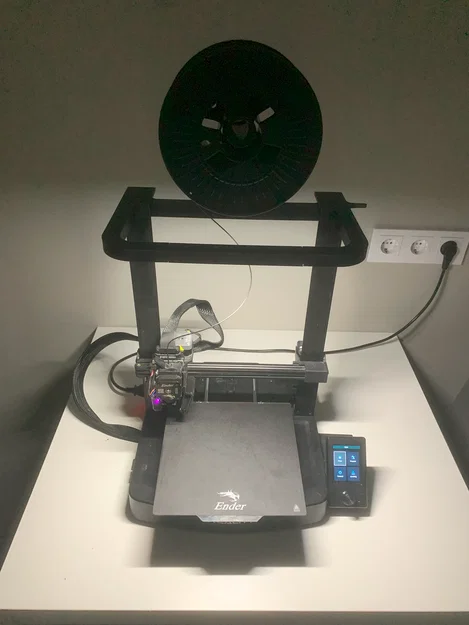

Thanh đèn LED cho Ender-3 V3 KE/SE

Remix từ Thanh đèn LED cho Ender 3 V3 KE Tác giả HiartPrintsh_1666432

Tác giả ravdinve_2802119

Lượt tải
187
Lượt thích
39
Lượt coi
1.577

File 20 64 MB

  • Center_section_1775209983.stlSTL · 36 KB
  • Left_bottom_section_1775209984.stlSTL · 110,4 KB
  • Left_top_1_section_1775209985.stlSTL · 5,4 KB
  • Left_top_2_section_1775209986.stlSTL · 23,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Các phụ kiện và nâng cấp khác cho Ender-3 V3 KE/SE của mình:

Giới thiệu:

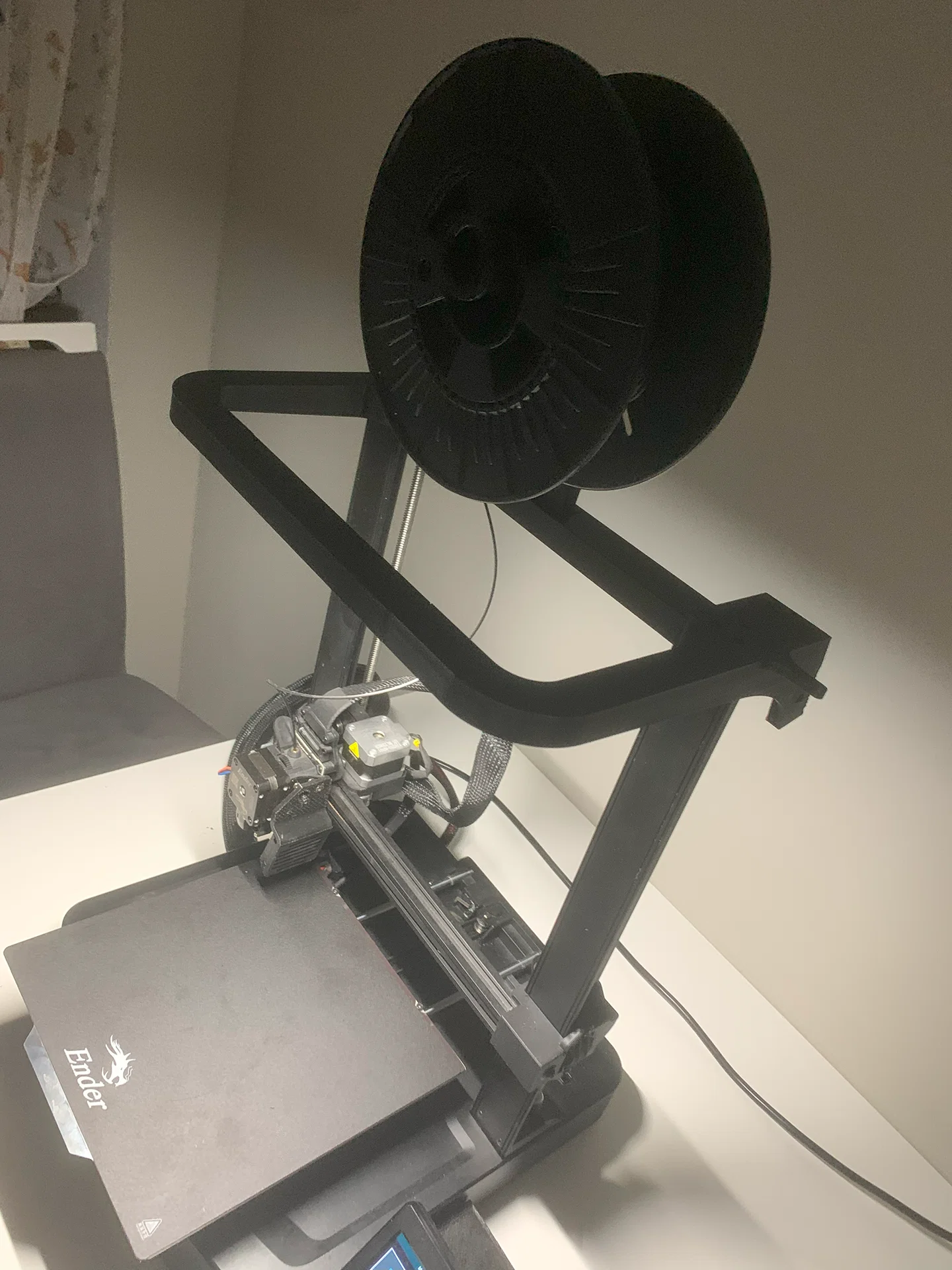

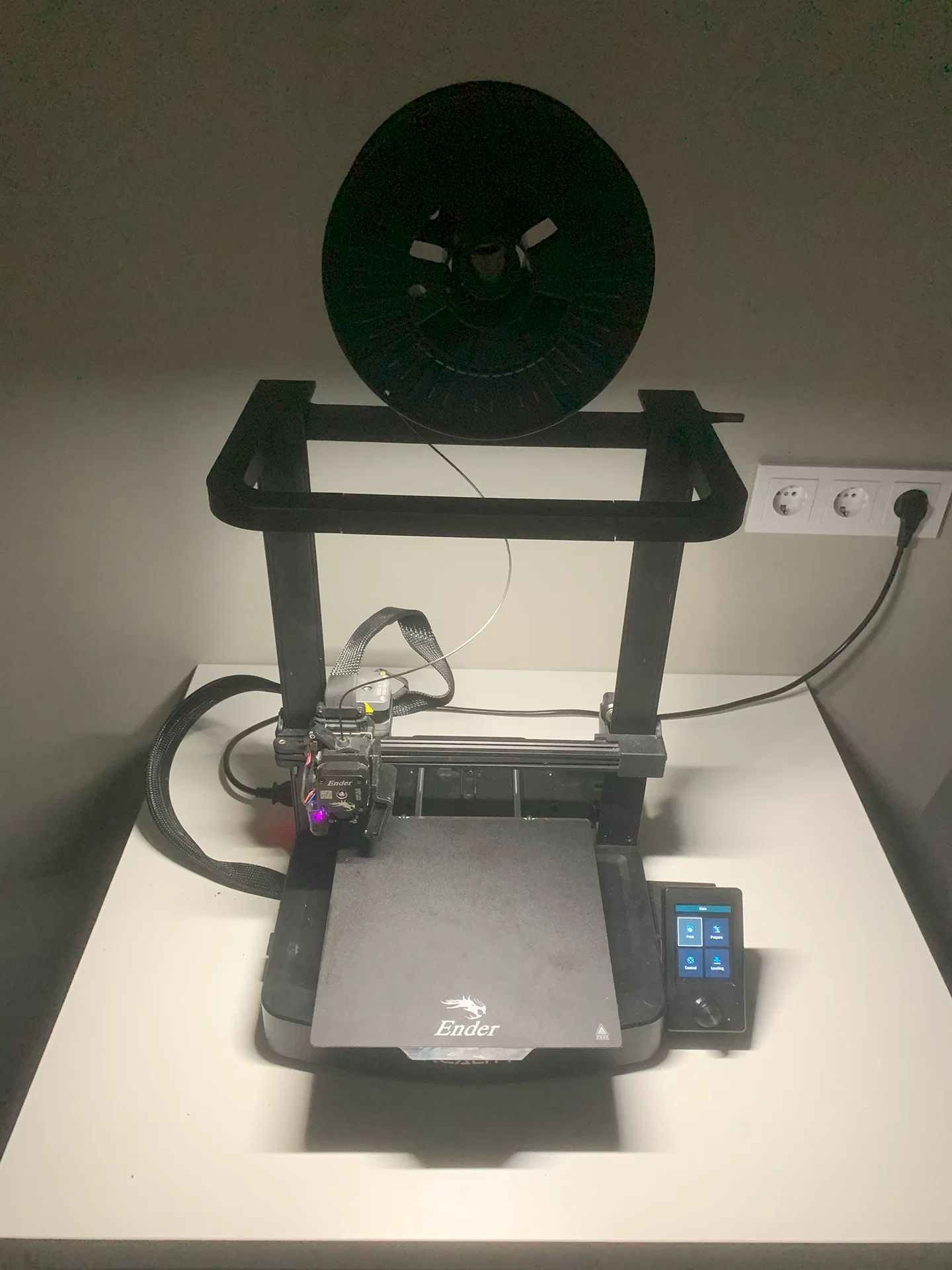

Thanh đèn LED với thiết kế đi dây ẩn, sử dụng nhôm định hình giúp tản sáng tốt hơn, tản nhiệt hiệu quả và có giá đỡ cực kỳ chắc chắn.

Trước khi bắt đầu:

  • Mẫu này được thiết kế để lắp vừa thanh nhôm LED Lumines D.
  • Vì loại công tắc có thể thay đổi tùy sở thích của bạn, nên mình không để sẵn lỗ khoét công tắc trên mô hình.

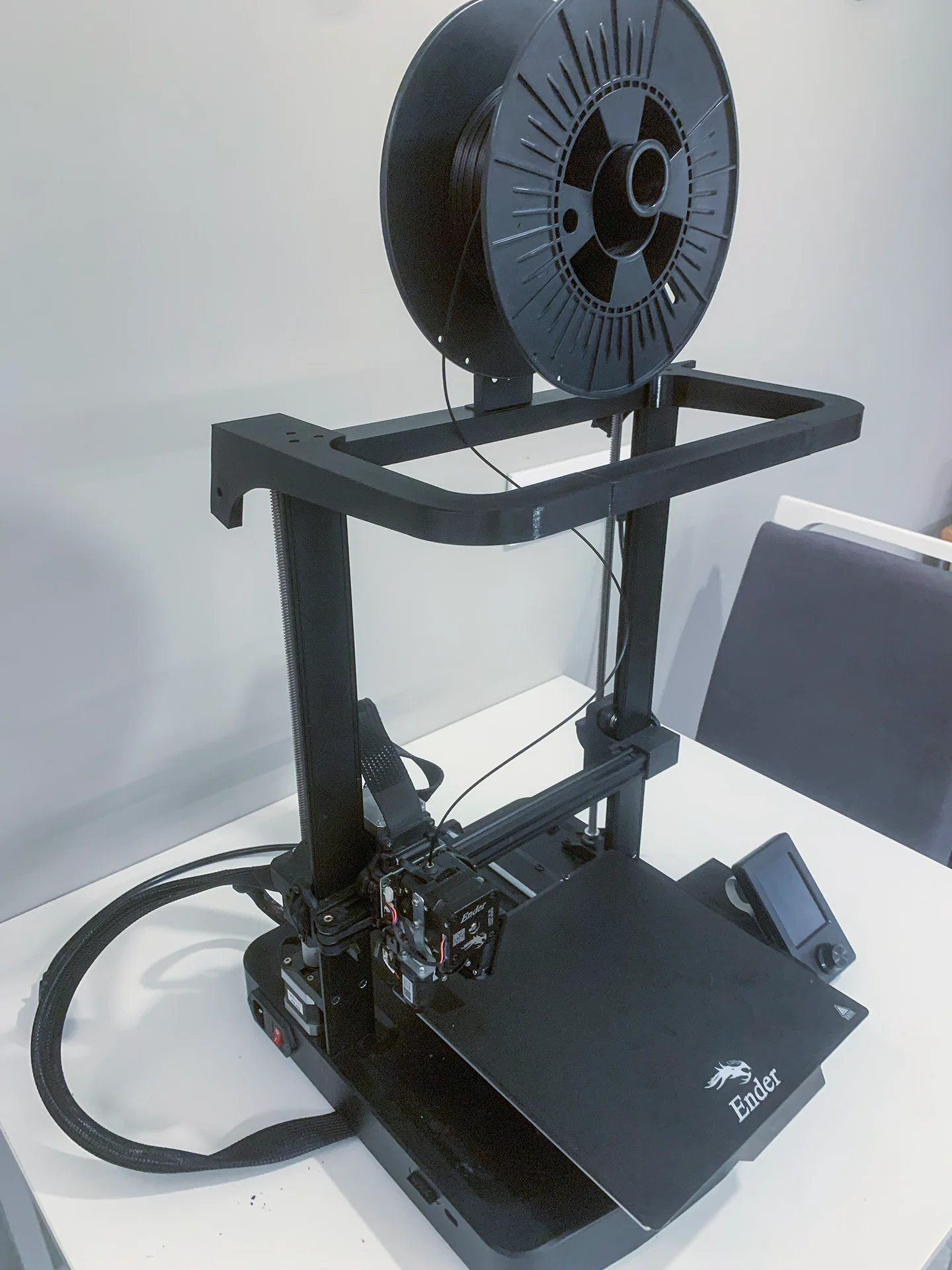

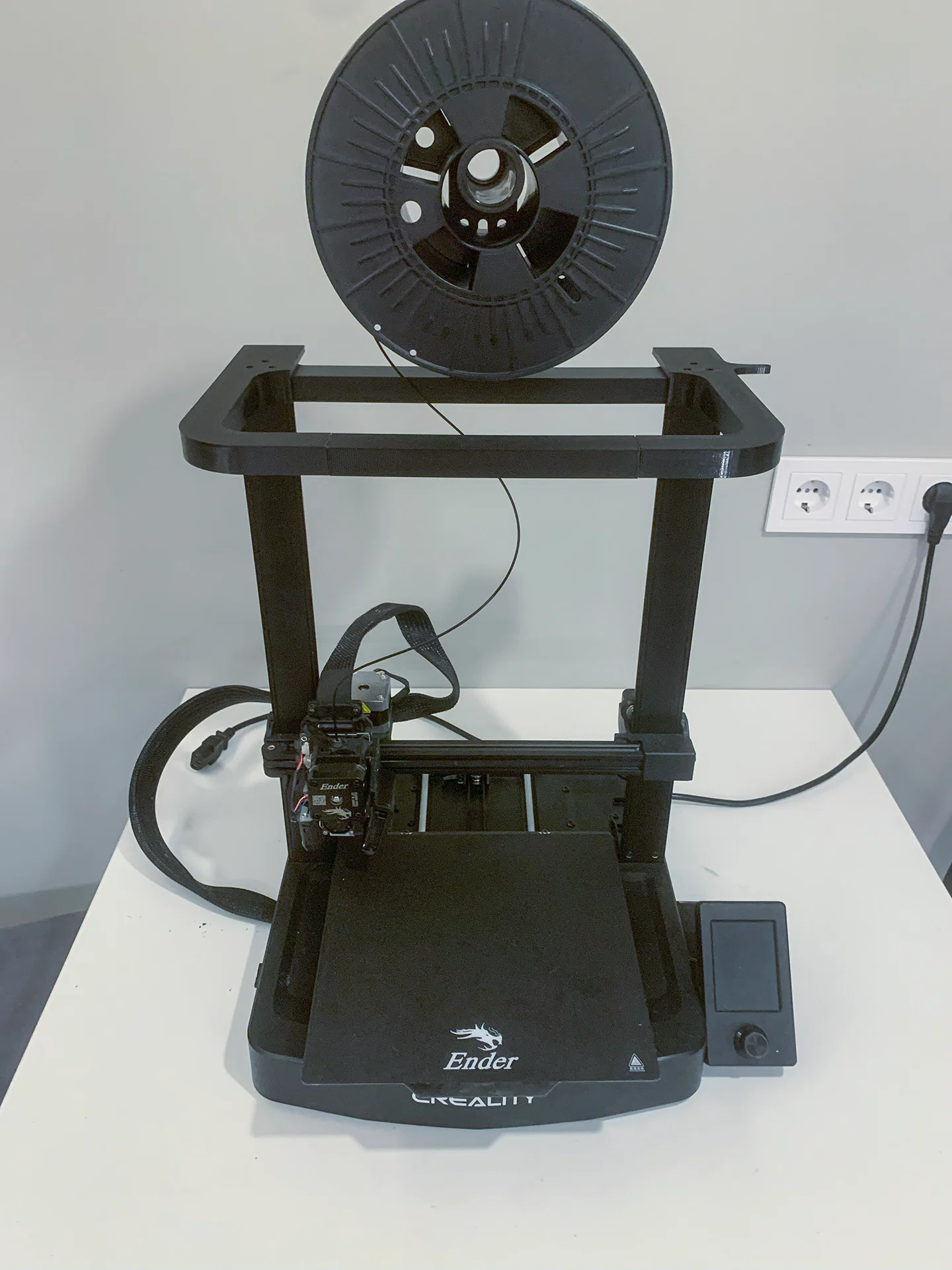

  • Có hai phiên bản cho Phần bên phải: một loại có Bộ dẫn sợi nhựa (Filament guide) và một loại không có. Hãy chọn loại phù hợp với nhu cầu của bạn nhé.

File STEP đã được đính kèm, cho phép bạn tùy chỉnh (remix) lại mô hình để vừa với thanh LED và công tắc của bạn.

Hướng dẫn lắp đặt:

  • Sau khi in xong, nếu bạn có lắp thêm công tắc thì hãy gắn vào trước, sau đó tiến hành lắp ráp các Phần bên trái và Phần bên phải. Chèn Top 1 vào Phần đáy trước, sau đó mới đến Top 2. Do độ khít cao nên bạn có thể cần dùng một chút lực để lắp vào.

  • Tháo 3 con ốc ở phần trên bên trái của thanh ngang ra.

  • Bắt vít Thước định vị (Drilling template) vào phần trên bên trái thanh ngang rồi khoan một lỗ 6 mm.

  • Tháo Thước định vị ra và bỏ đi vì không cần dùng tới nữa.

  • Cắt thanh nhôm LED với chiều dài từ 24.5-25.5 cm.

  • Cắt dải đèn LED vừa với chiều dài thanh nhôm, hàn dây, bọc co nhiệt, lắp nắp chụp hai đầu và gắn tấm tán sáng vào.

  • Tháo 3 con ốc ở phía bên phải thanh ngang và nhấc thanh ngang ra. Cẩn thận đừng để làm mất hai vòng đệm nhé! Luồn dây điện qua Phần bên trái, sau đó qua lỗ trên thanh ngang và chạy dọc theo cột trục Z.

  • Lật máy in nghiêng sang một bên và tháo phần đáy ra. Tìm đầu dây và kéo nó ra ngoài.

  • Bấm đầu cos hình chữ Y vào dây điện rồi kết nối vào các cổng tương ứng trên bộ nguồn, nhớ chú ý đúng cực âm dương.

  • Lắp lại phần đáy và dựng máy in lại vị trí ban đầu.
  • Lắp lại thanh ngang, đặt Phần bên trái lên trên và cố định bằng 3 con ốc.

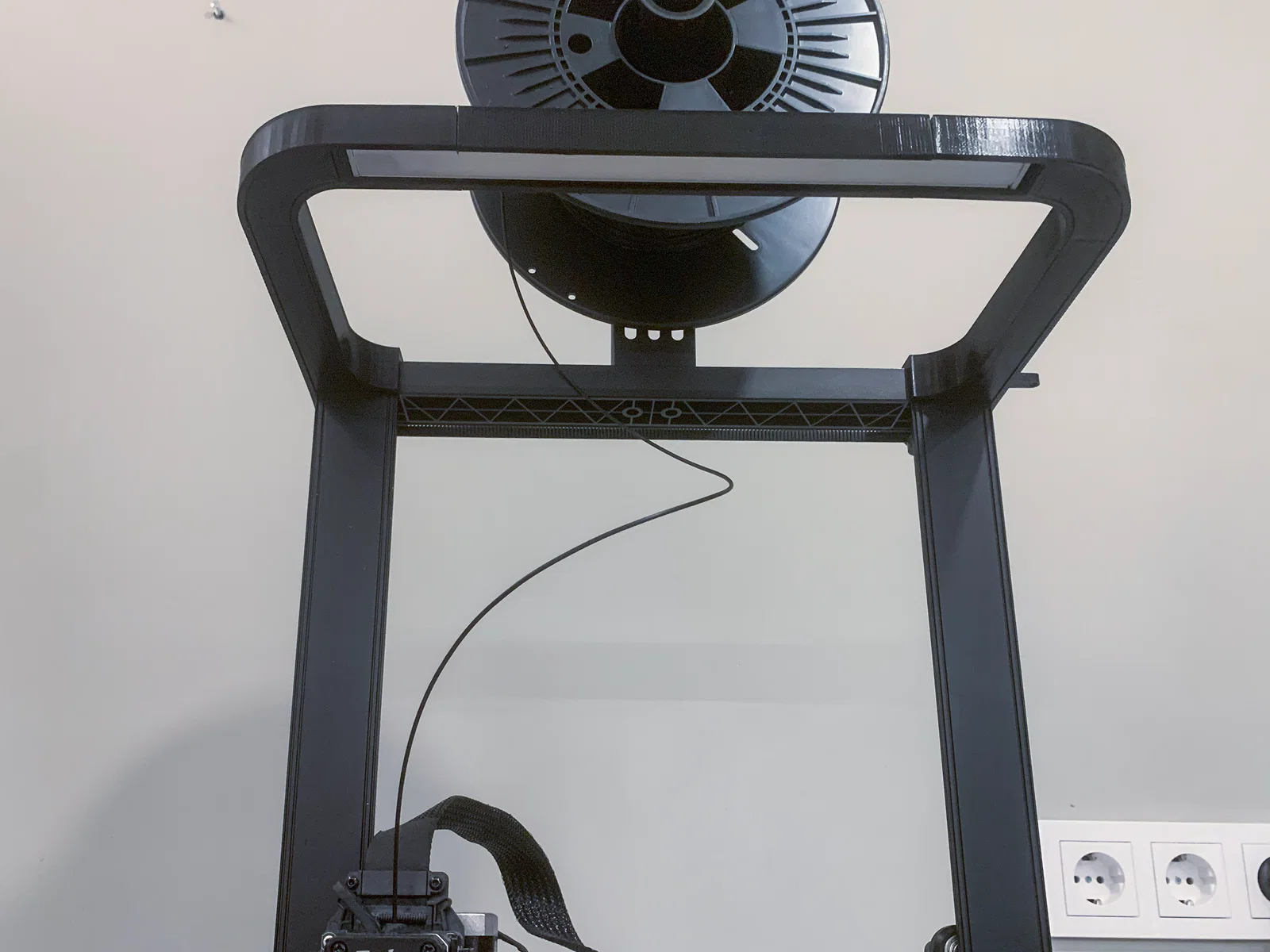

  • Chèn thanh nhôm LED vào khe trên Phần bên trái, sau đó trượt Phần trung tâm vào thanh nhôm.

  • Trượt Phần bên phải vào thanh nhôm LED và cố định bằng ba con ốc vào thanh ngang.

  • Xong rồi, bạn làm tốt lắm!

Nếu bạn đã làm đến bước này, nghĩa là bạn đã hoàn thành việc lắp đặt rồi đó. Đừng ngần ngại chia sẻ thành quả với mình và để lại bình luận nhé!
