Creality K1 Hopper - Hệ thống phễu xả nhựa cho Creality K1

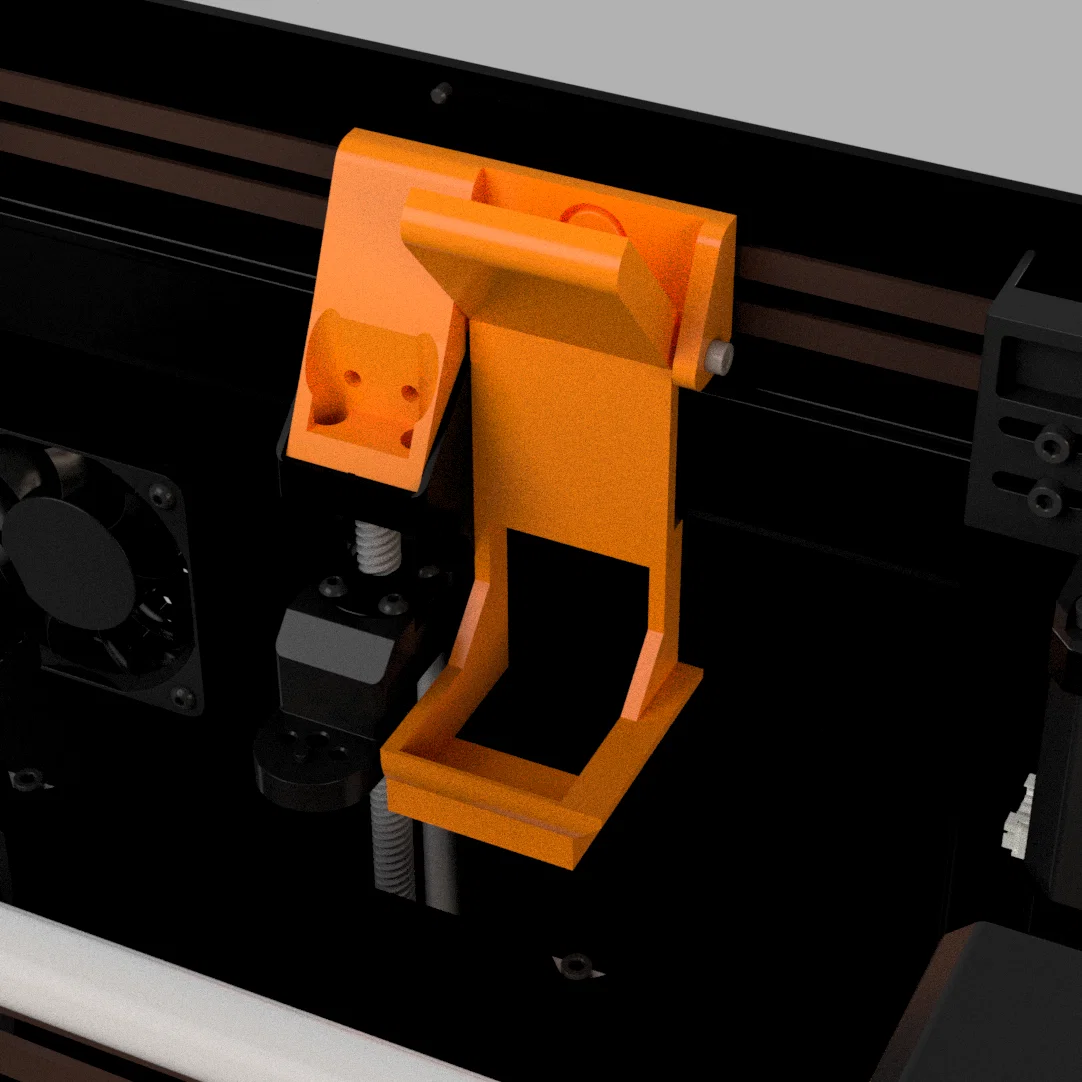

Đây là bản thiết kế nguyên mẫu đầu tiên của hệ thống phễu xả nhựa (filament hopper) dành cho máy in 3D Creality K1.

Hướng dẫn lắp đặt:

• Yêu cầu khoan vào phần khung giữa của máy in.
• Cố định bằng hai (2) ốc M3x12.
• Sử dụng một ốc M3x45 làm trục xoay.
• Cần có đai ốc nhiệt (heat-set inserts) ở cả hai đầu trục để đảm bảo độ chắc chắn.

Chi tiết linh kiện & Yêu cầu:

• Miếng đệm kim loại: Cần một miếng đệm kim loại được cắt theo kích thước tùy chỉnh để vận hành (bản nguyên mẫu dùng tấm nhôm 1mm).
• Lưỡi gạt silicone: Bên phải được thiết kế theo kích thước lưỡi gạt silicone của Bambu Lab, cần chỉnh sửa nhẹ một chút để lắp vừa.
• Cơ chế: Phiên bản này chưa có cơ chế lò xo; tính năng này dự kiến sẽ có trong bản V0.2.

Lưu ý về độ tương thích:

• Được phát triển riêng cho Creality K1. Khả năng tương thích với K1 Max hoặc K1C hiện vẫn chưa được kiểm chứng.

Mã G-Code đi kèm:

• Cảnh báo: Các mã G-Code kèm theo dựa trên thông số hiệu chỉnh máy cụ thể của tác giả (bao gồm cả độ lệch trục Y). Người dùng bắt buộc phải xem xét và điều chỉnh các thông số này cho phù hợp với máy in của riêng mình trước khi sử dụng. Việc không thực hiện đúng có thể dẫn đến lỗi vận hành hoặc hư hỏng thiết bị.

  [gcode_macro PURGE_POSITION] gcode: {% if printer.toolhead.position.z < 42 %} G0 Z45 F3000 ; Đảm bảo trục Z tối thiểu ở mức 45 {% endif %} G0 X140.1 F6000 ; Di chuyển trục X G0 Y218 F6000 ; Di chuyển trục Y M106 P0 S255

  [gcode_macro CLEAR_PURGE] gcode: {% if printer.toolhead.position.z < 42 %} G0 Z45 F3000 ; Đảm bảo trục Z tối thiểu ở mức 45 {% endif %} G0 X140.1 Y218 F6000 ; Xác định vị trí an toàn G0 Y218 F6000 ; Đẩy về phía trước để tránh bị vướng G4 P5000 G92 E5 F750 G0 X167 F600 ; Di chuyển chậm sang phải để gạt nhựa G0 Y200 F600 ; Di chuyển từ phễu ra phía trước G0 Y200 F6000 ; Di chuyển ngược lại G0 X140.1 F6000
  G0 Y218 F3000 G0 Y200 F10000 G0 Y218 F3000 G0 Y200 F10000 G0 Y218 F3000 G0 Y200 F10000
