Brossel 551 - Tỷ lệ 1:87 cho mô hình H0

Brossel 551

Mô hình bán tỷ lệ (semi-scale) của toa xe lửa diesel NMBS, được đưa vào vận hành năm 1939 và ngừng hoạt động vào giữa thập niên 60.

Loại toa xe này (autorail) được sản xuất bởi công ty Brossel tại Bỉ, trang bị động cơ diesel đặt ở giữa toa. Mục đích chính là phục vụ các tuyến đường sắt địa phương nhỏ.

Tôi thiết kế mô hình này dựa trên cuốn sách của TSP, các hình ảnh trên mạng và quan sát thực tế tại Trainworld (nơi có một chiếc đã được phục chế hoàn chỉnh).

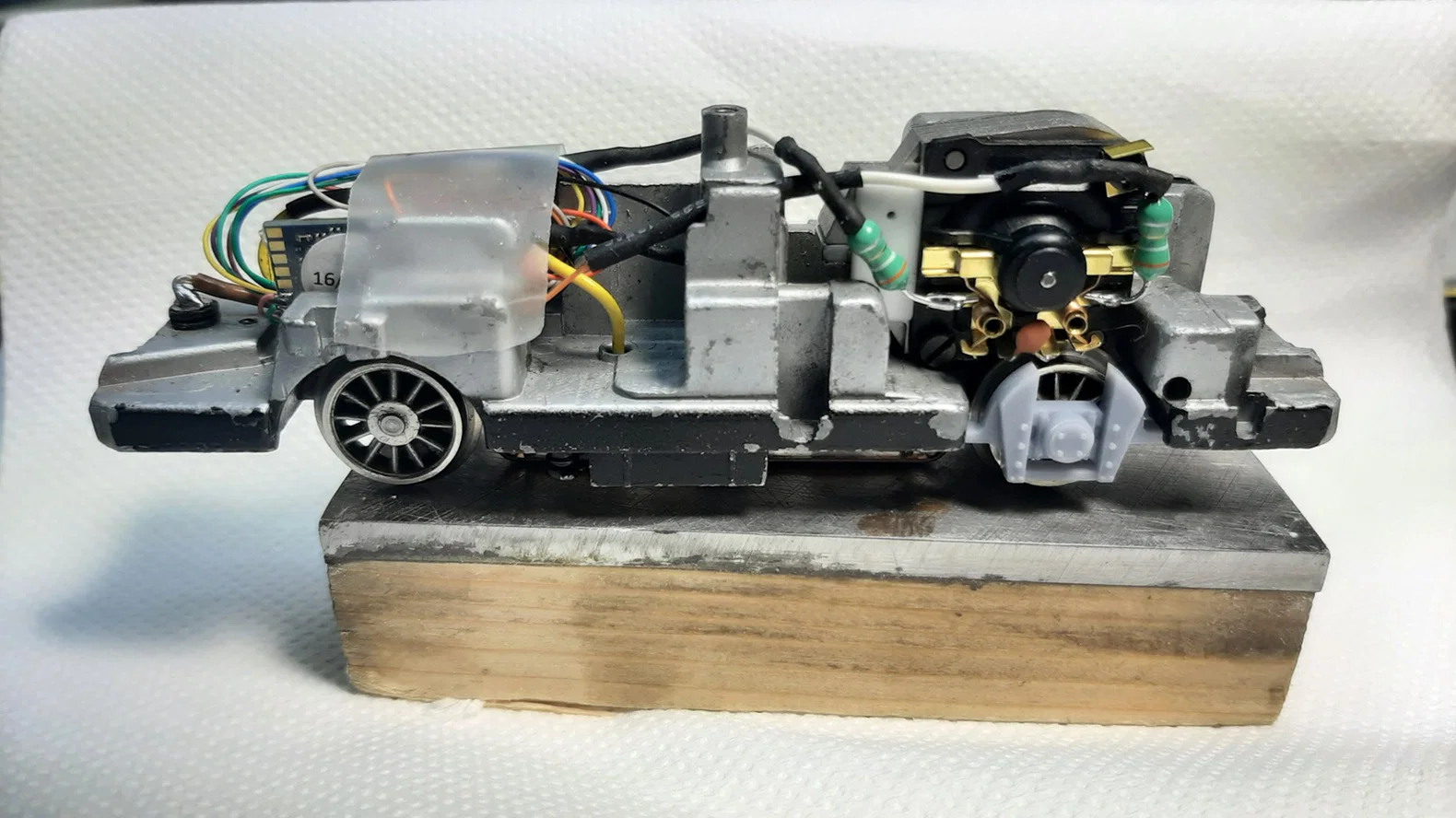

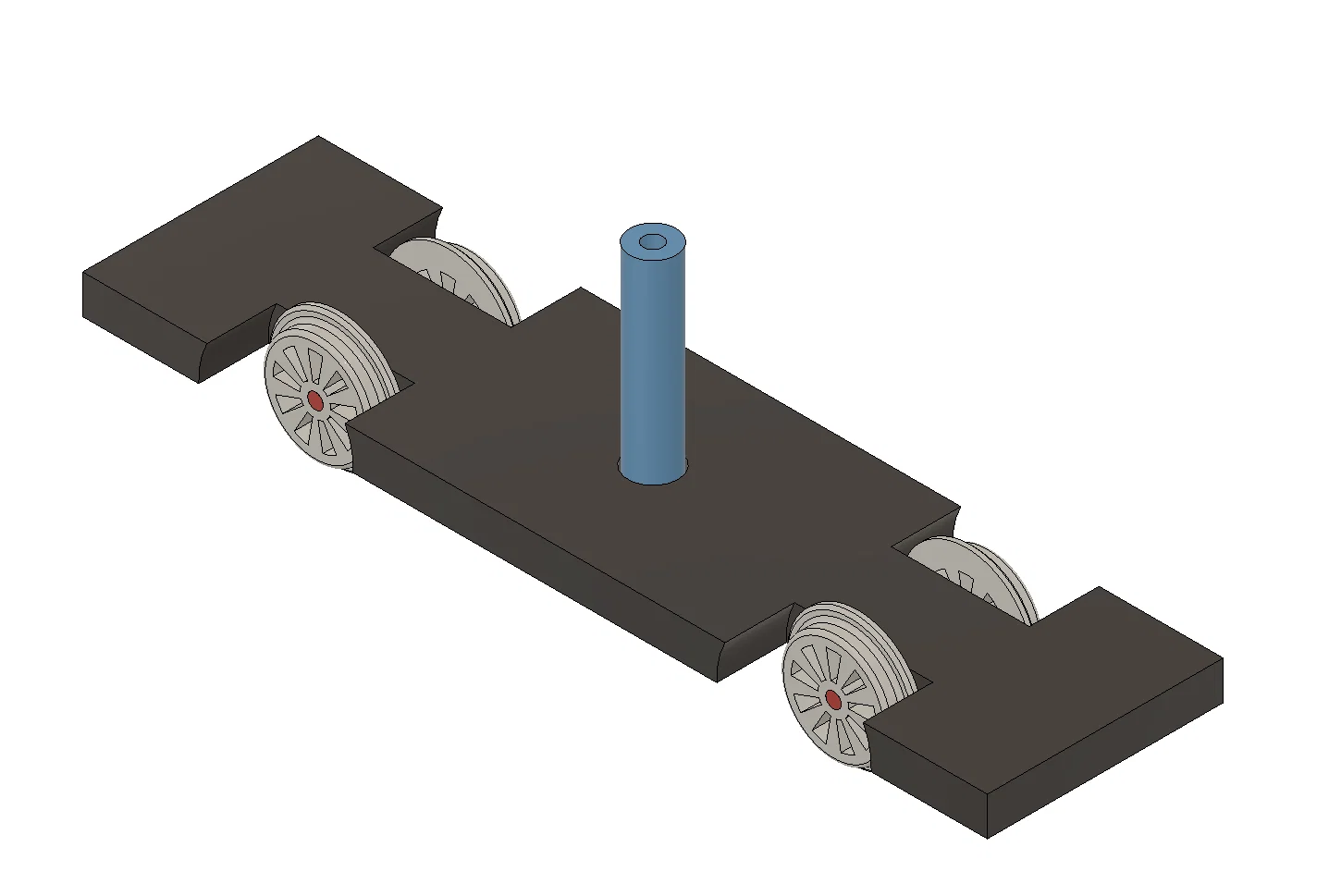

Phần khung gầm (chassis) chưa được in hay thử nghiệm (bạn nên dùng dây kẽm 2mm làm trục bánh xe), vì mục tiêu của tôi là lấy một chiếc railbus Marklin 3016 cũ, cắt ngắn nó đi, số hóa rồi dùng làm khung gầm cho dự án này. Chiếc 3016 nguyên bản là mô hình analog với rơ-le, nên không chạy được trên đường sắt kỹ thuật số của tôi.

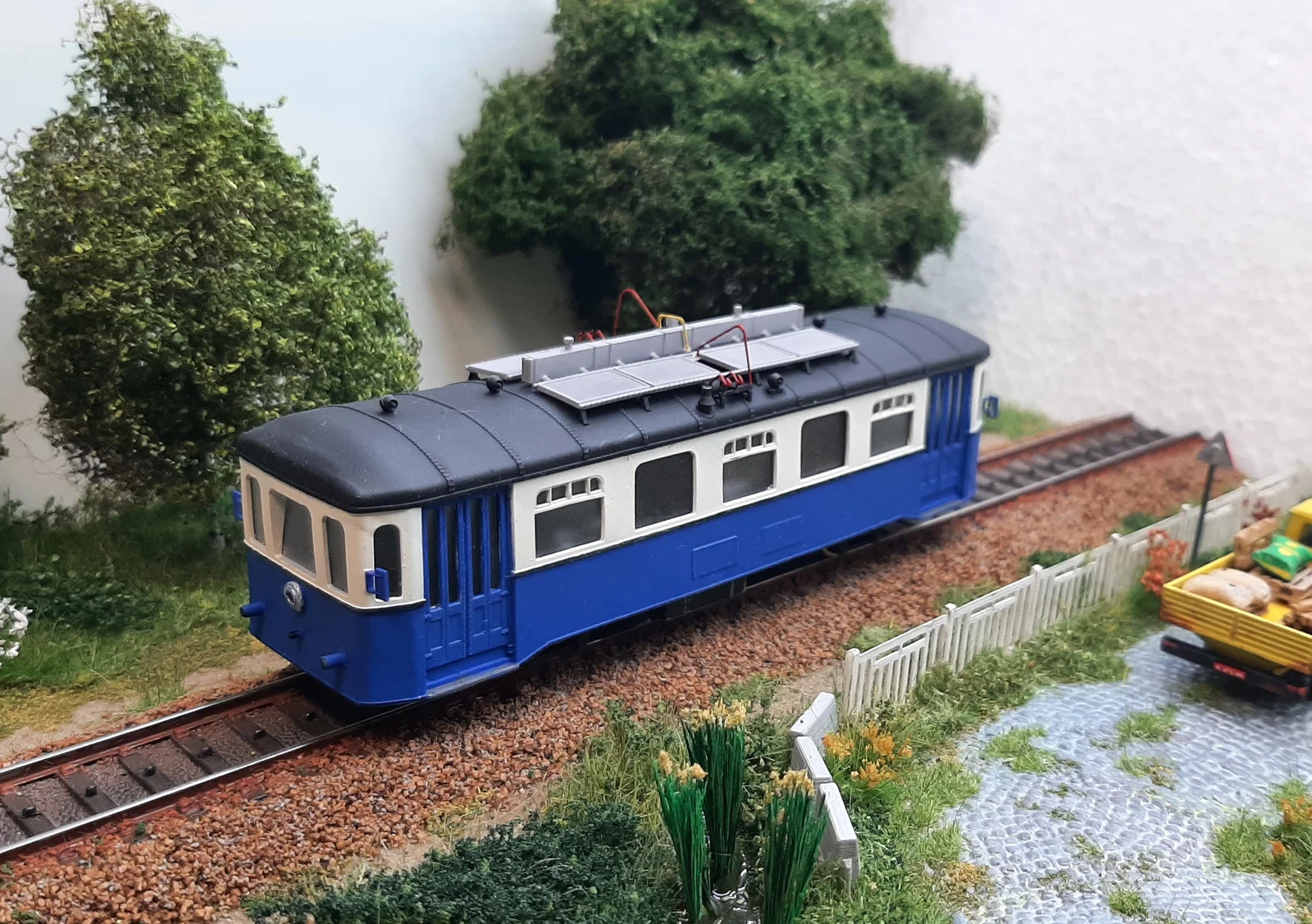

Cho đến giờ, cách làm này hoạt động tốt nhưng tôi vẫn chưa sơn mô hình.

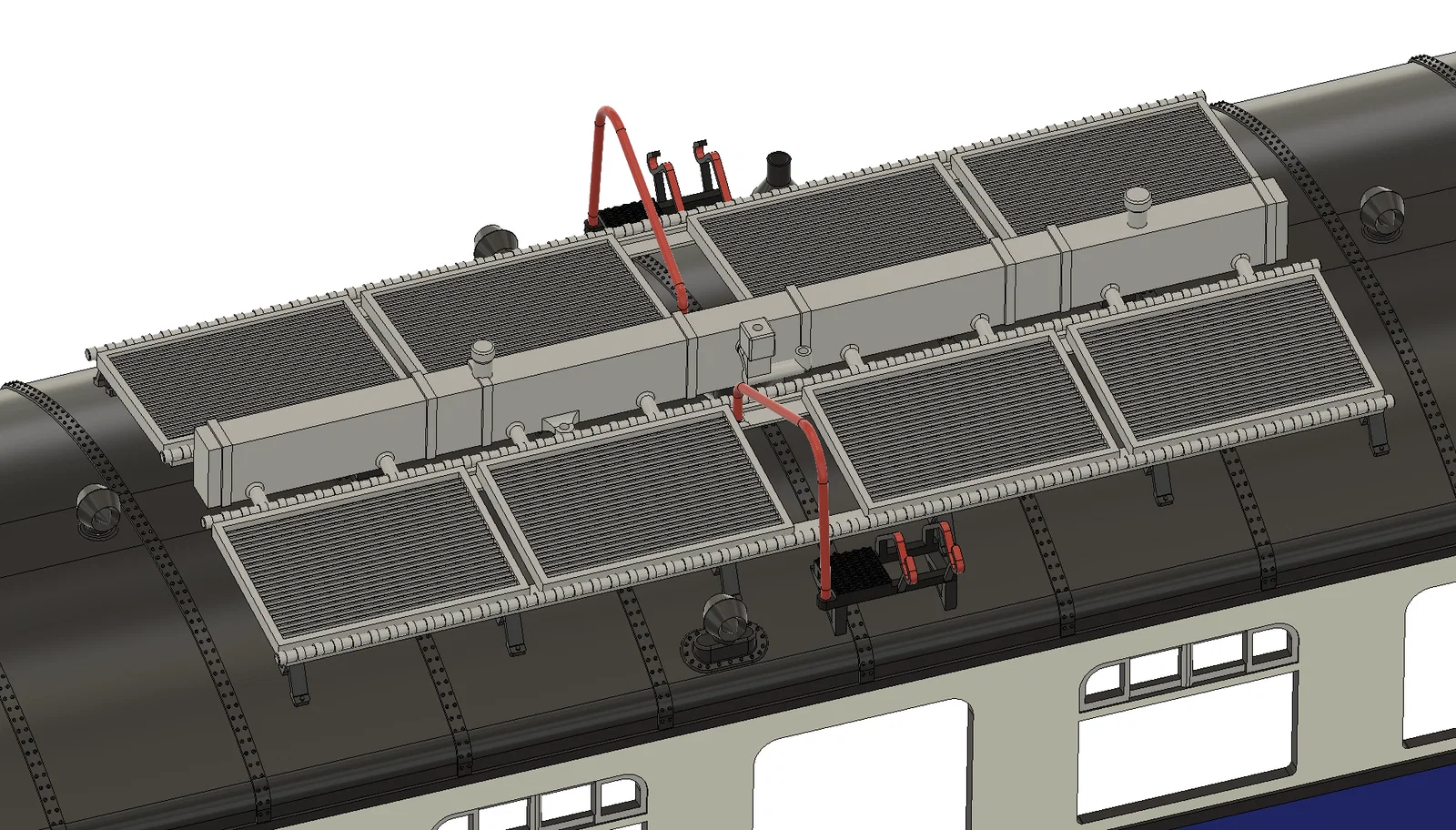

File STL ‘mal’ là dụng cụ hỗ trợ uốn ống trên mái, tôi đã dùng dây kẽm 0.5mm nhưng nó rất dễ gãy (gương cũng vậy).

Hãy chú ý kỹ hướng lắp, một vài chi tiết là ảnh phản chiếu nhưng cần được sử dụng đúng chiều.

Thanh ‘middenbalk’ ở giữa trên mái có thể cố định bằng 2 đoạn dây kẽm 1mm ngắn. Tôi khuyên không nên dán keo vì bạn sẽ cần tháo ra để tiếp cận ốc vít ở giữa của khung gầm 3016.

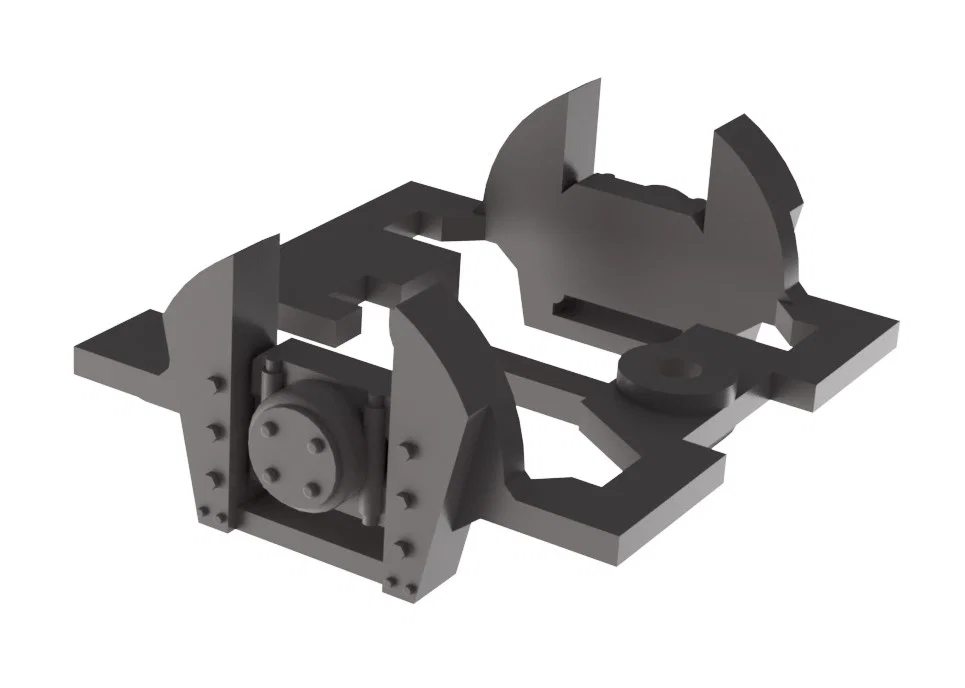

Tôi đã tạo một bộ phận thay thế cho phần treo giả của Marklin 3016 dựa trên hình ảnh thực tế.

Đây là thử nghiệm của phiên bản nhựa resin thứ hai, một vài điểm chỉnh sửa đã được thực hiện sau đó.

Tôi đã thêm các khuôn mẫu để bạn cắt cửa sổ từng cái một. Tôi in những thứ này bằng nhựa PLA.

Tỷ lệ 1:87 cho H0.

Được in bằng và thiết kế cho Anycubic Photon Mono 2. Tuy nhiên, tôi sẽ dùng máy Prusa MK3s+ của mình để in phần khung gầm.

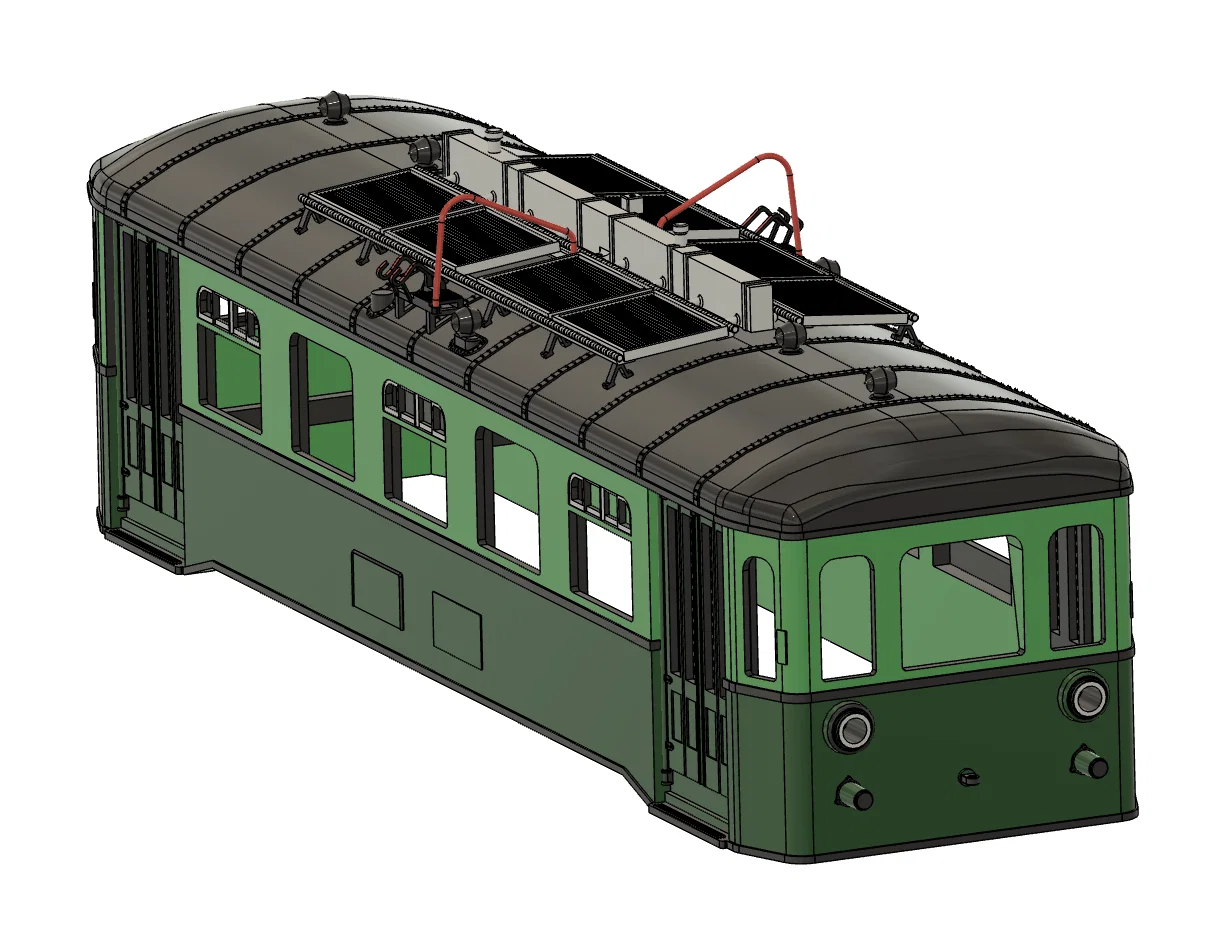

CẬP NHẬT 4 tháng 1 năm 2025: Tôi đã tạo thêm phiên bản đèn pha kép. Tôi chưa in thử phiên bản này, nhưng thay đổi khá nhỏ nên tôi tin là nó sẽ ổn. Để xem hình ảnh, bạn hãy xem bản render màu xanh lá cây.
