K2 Plus Cartographer Mount và Shroud (Bản Remix)

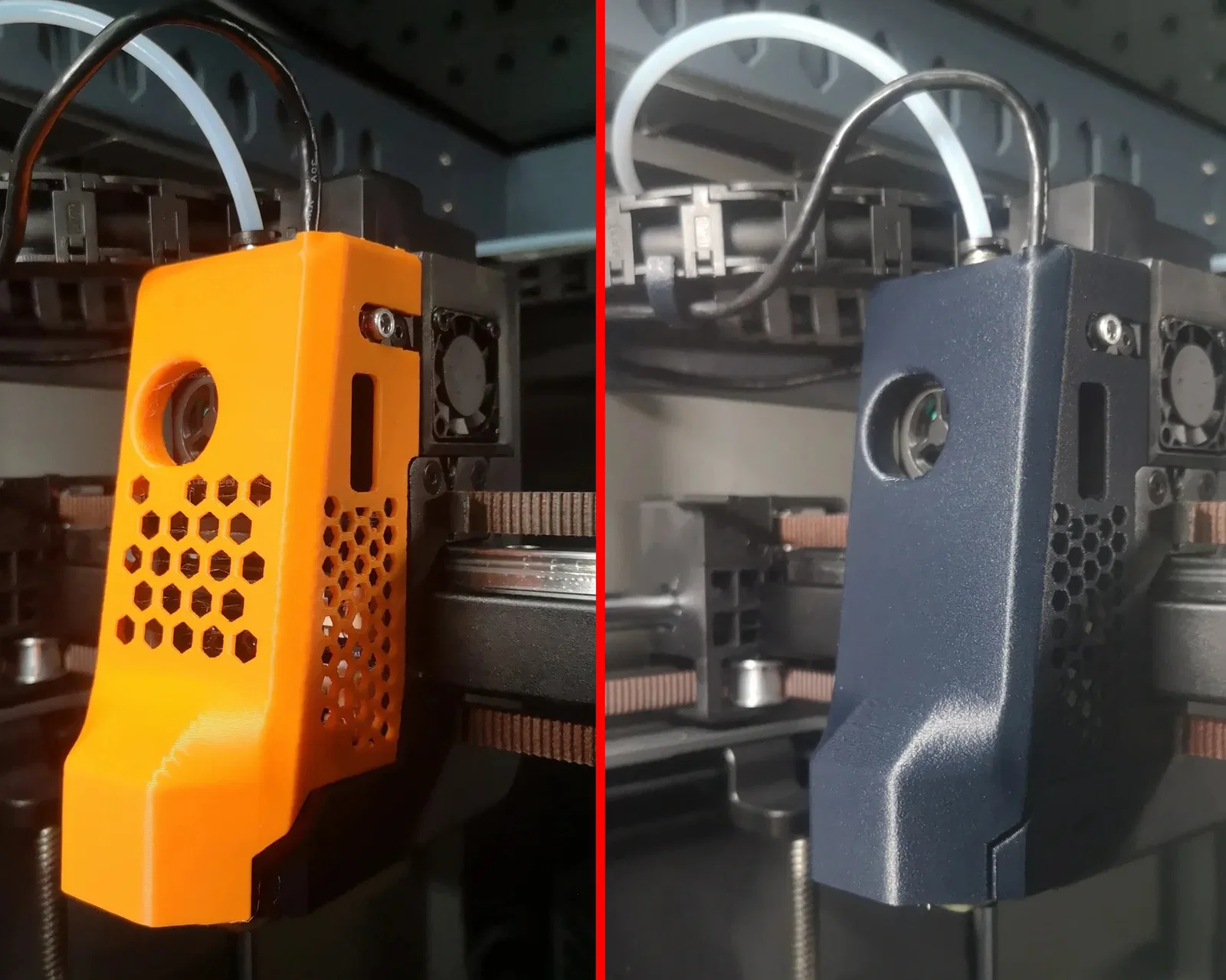

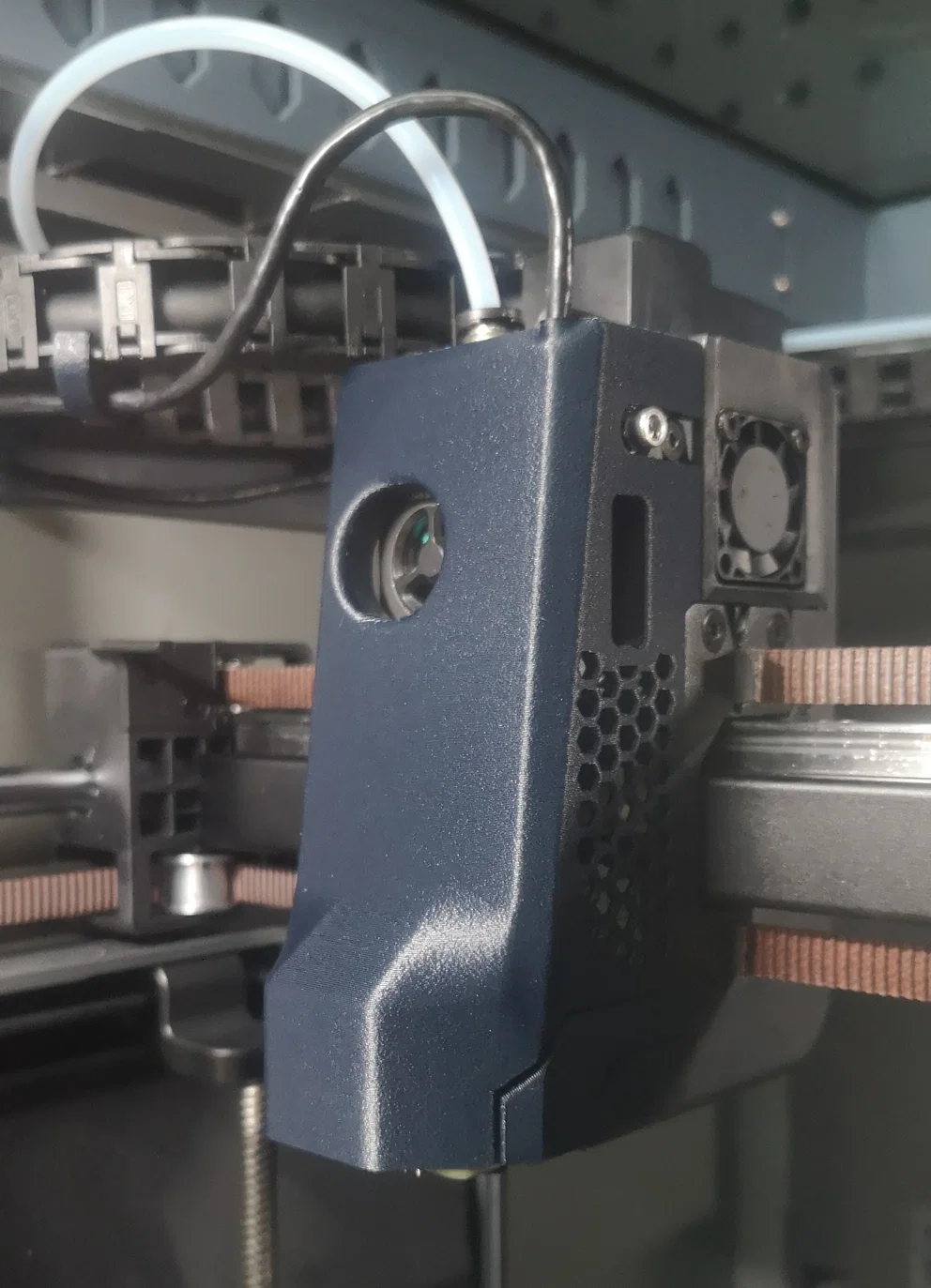

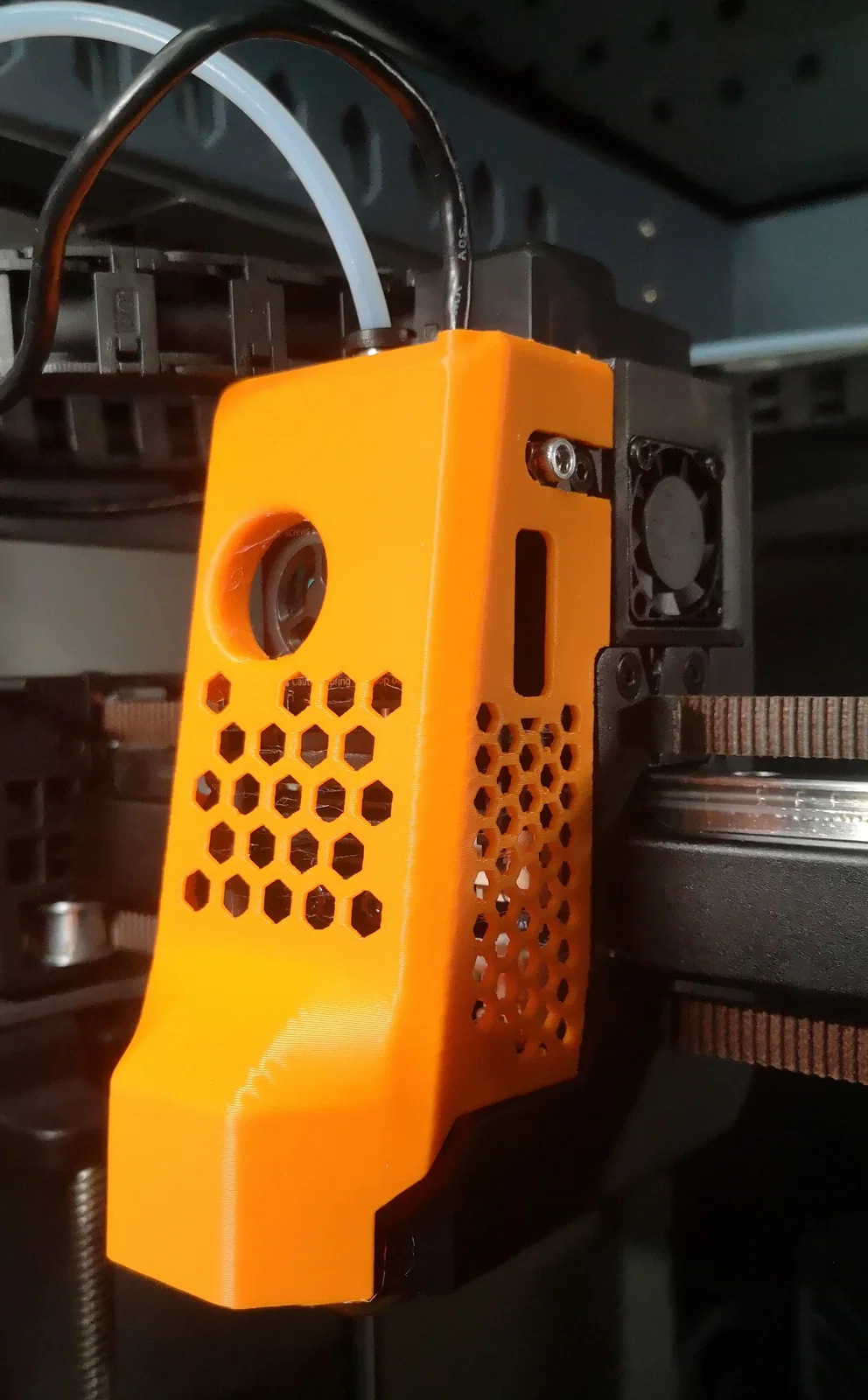

Mình đã remix lại phần shroud để che chắn cho Cartographer và bổ sung thêm một cái rãnh dẫn cáp đơn giản cho dây USB đường kính khoảng 3.2 mm.

Để sử dụng shroud này, bạn bắt buộc phải dùng kèm mount Cartographer đã remix!

• Mình giữ nguyên vị trí lắp đặt của Cartographer từ mẫu gốc mà không thay đổi gì cả.
• Phần vát ở phía trước đã được chỉnh sửa lại để khớp với nắp đậy và nam châm.
• Các lỗ bắt vít được làm to hơn một chút để anh em có thể dùng vít đầu lục giác (socket head screws).

Thông số in:

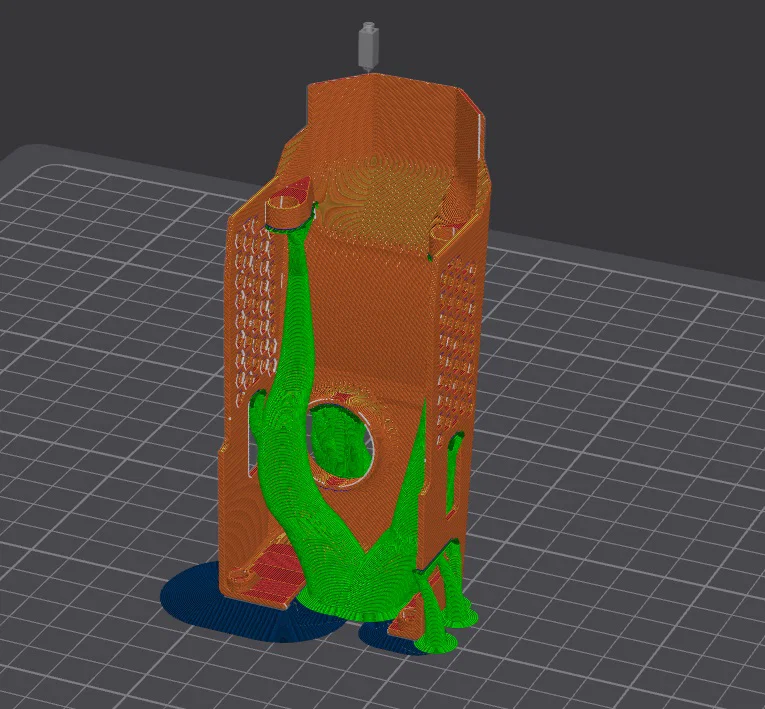

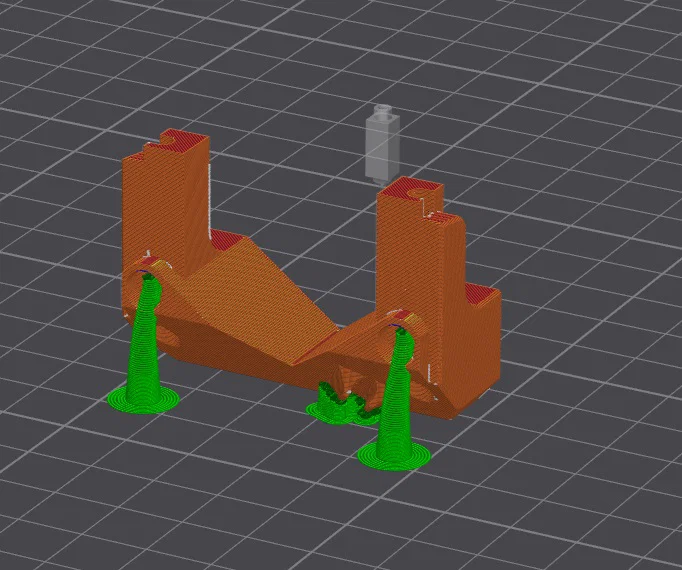

• In ngược và dùng custom tree support, giống như trong hình minh họa.
• Layer height: 0.2 mm.
• Mình in với 2 lớp tường và tính năng alternate extra wall.
• Infill: 15% dạng rectilinear.

!! Bắt buộc phải dùng SPACERS từ mẫu gốc !! (có sẵn trong file tải xuống) (Lồng vào thanh ray ở bên trái và bên phải để đảm bảo Carto không bị va chạm vào cửa khi vận hành).

BOM (Danh sách linh kiện): như ở mẫu gốc.

Bạn có thể tìm thấy thiết kế gốc của @Stranula tại ĐÂY.
