Vỏ màn hình cho iPad 4
Tận dụng màn hình LCD từ chiếc iPad 4 cũ để làm một chiếc màn hình rời xịn xò. Dự án này bao gồm file in 3D cho phần vỏ, dễ dàng lắp ráp với bo mạch điều khiển từ Aliexpress, hỗ trợ cả hai hướng xoay ngang và dọc.
Mô tả

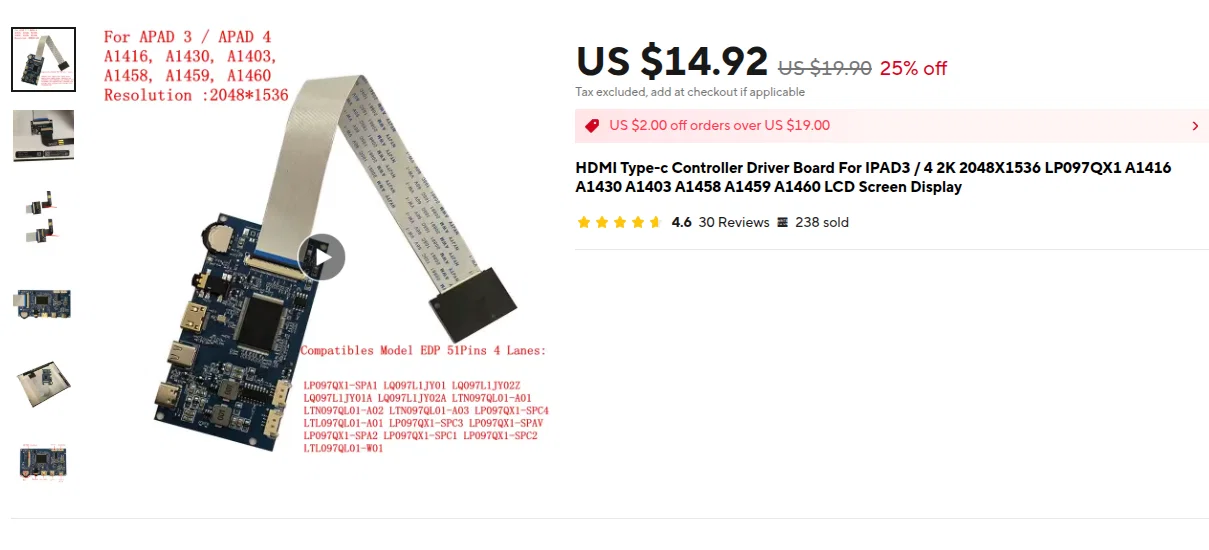

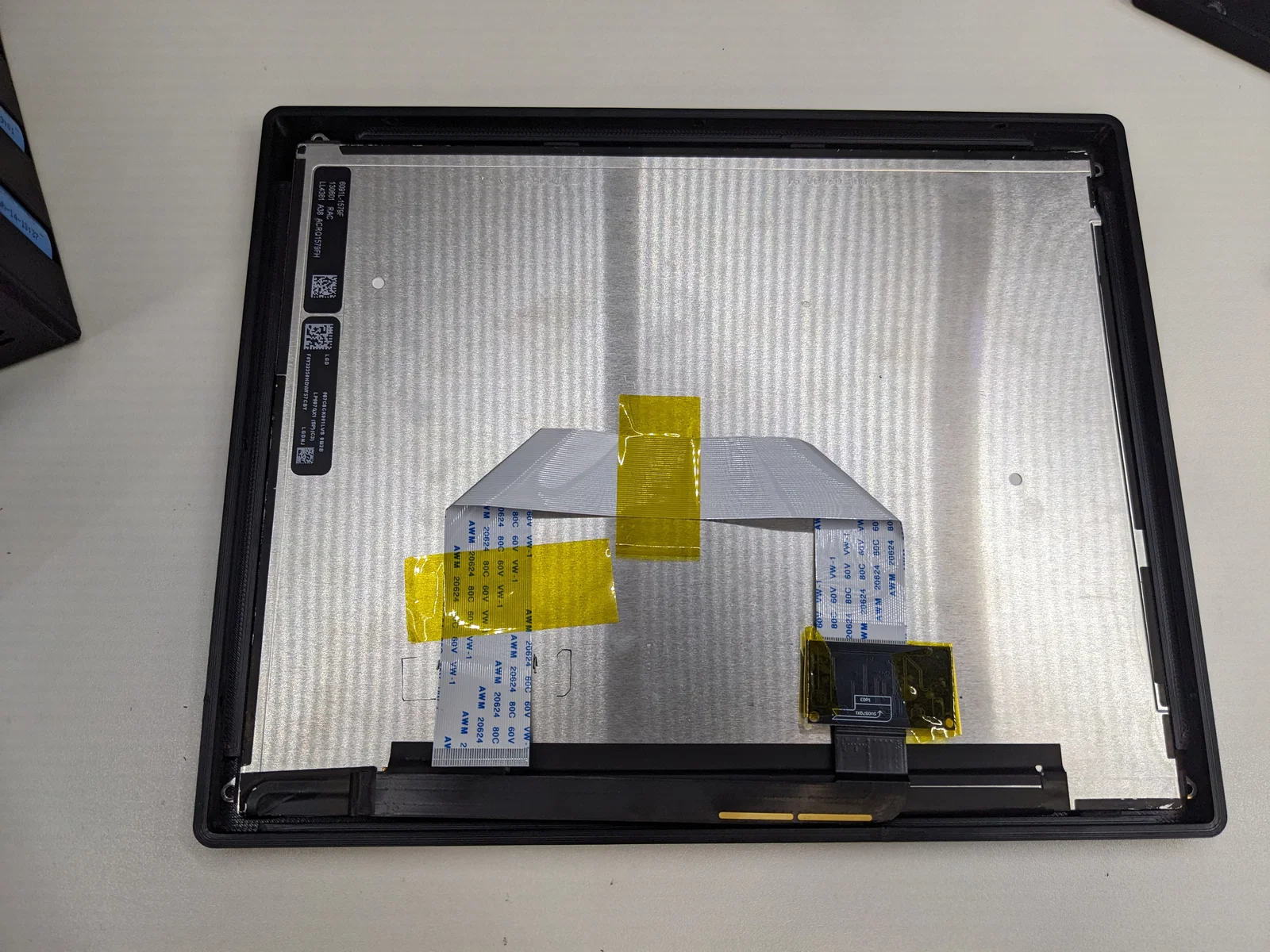

Một người bạn tặng mình chiếc iPad 4 bị hỏng nhưng màn hình LCD vẫn còn tốt. Mình đã tìm mua được bo mạch điều khiển (driver board) cho nó trên Aliexpress và quyết định tự làm một chiếc màn hình nhỏ.

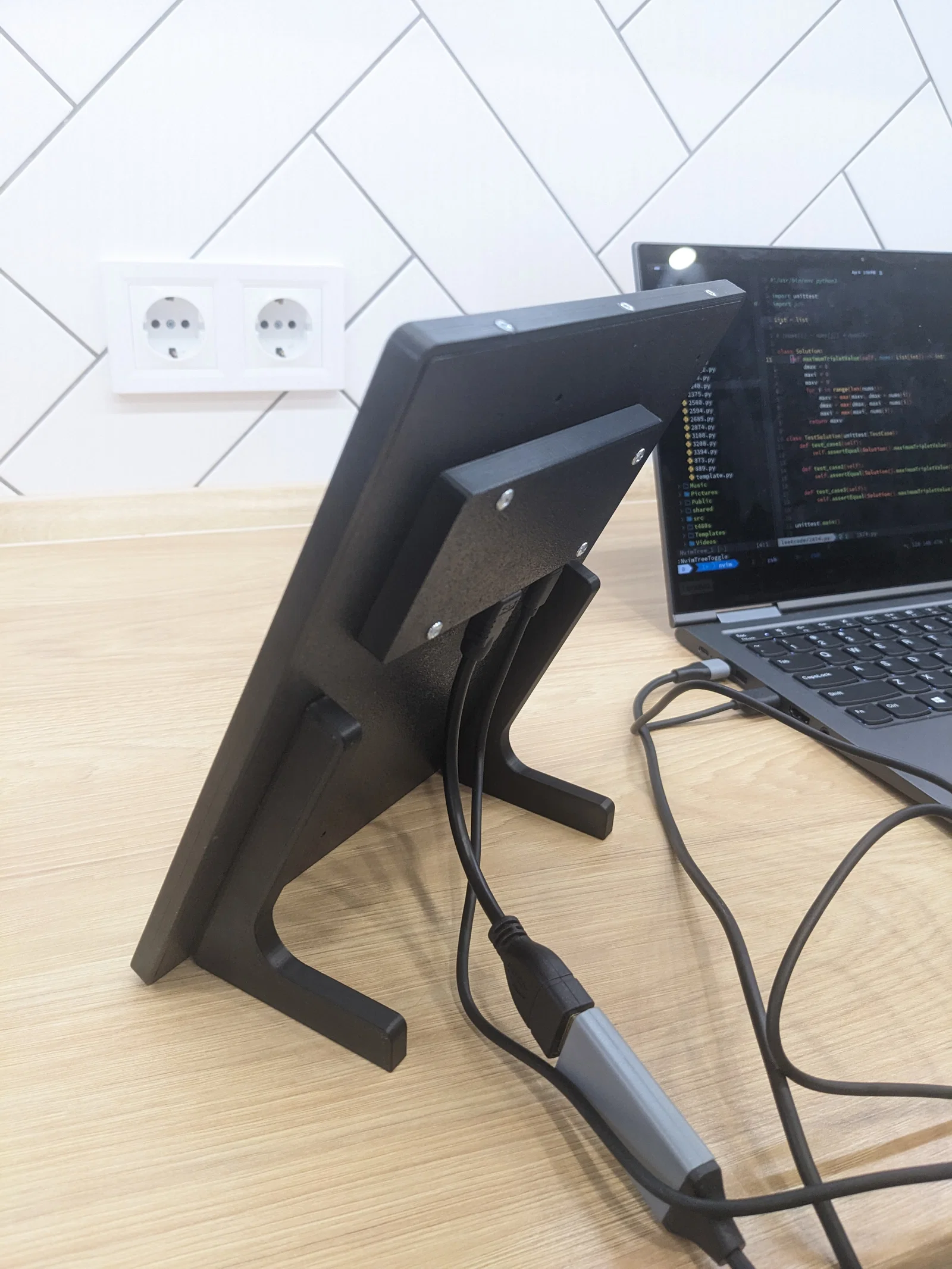

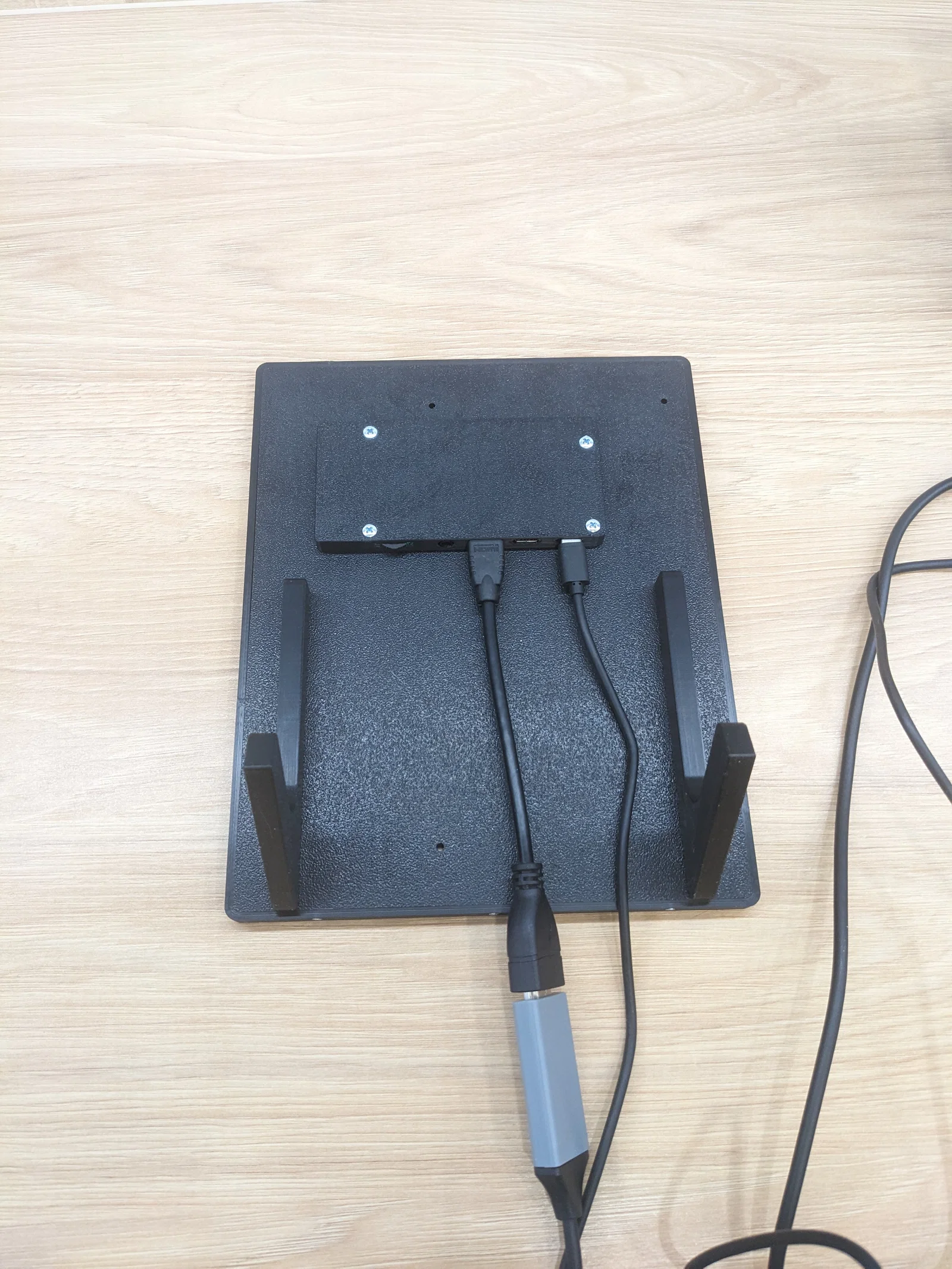

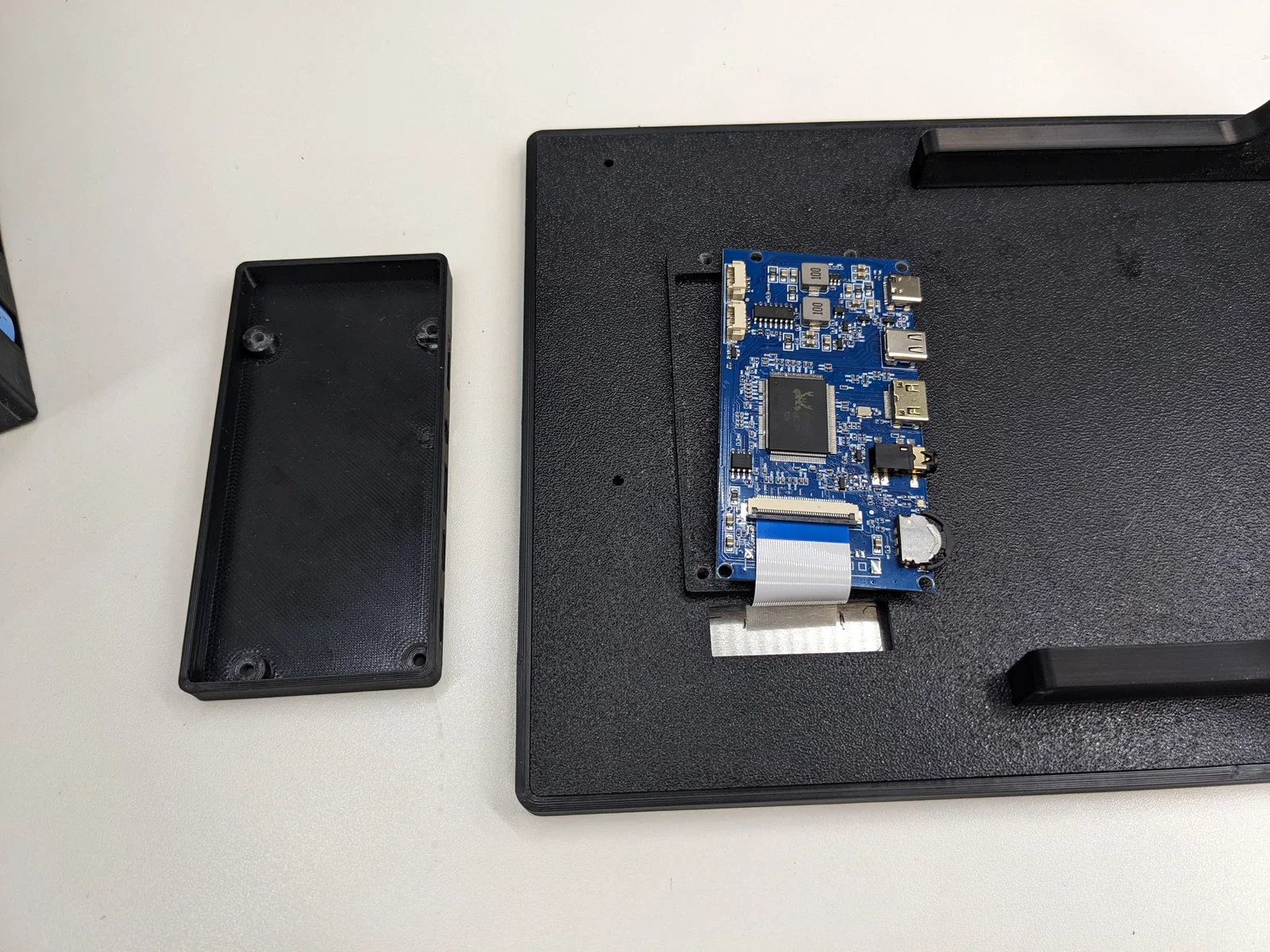

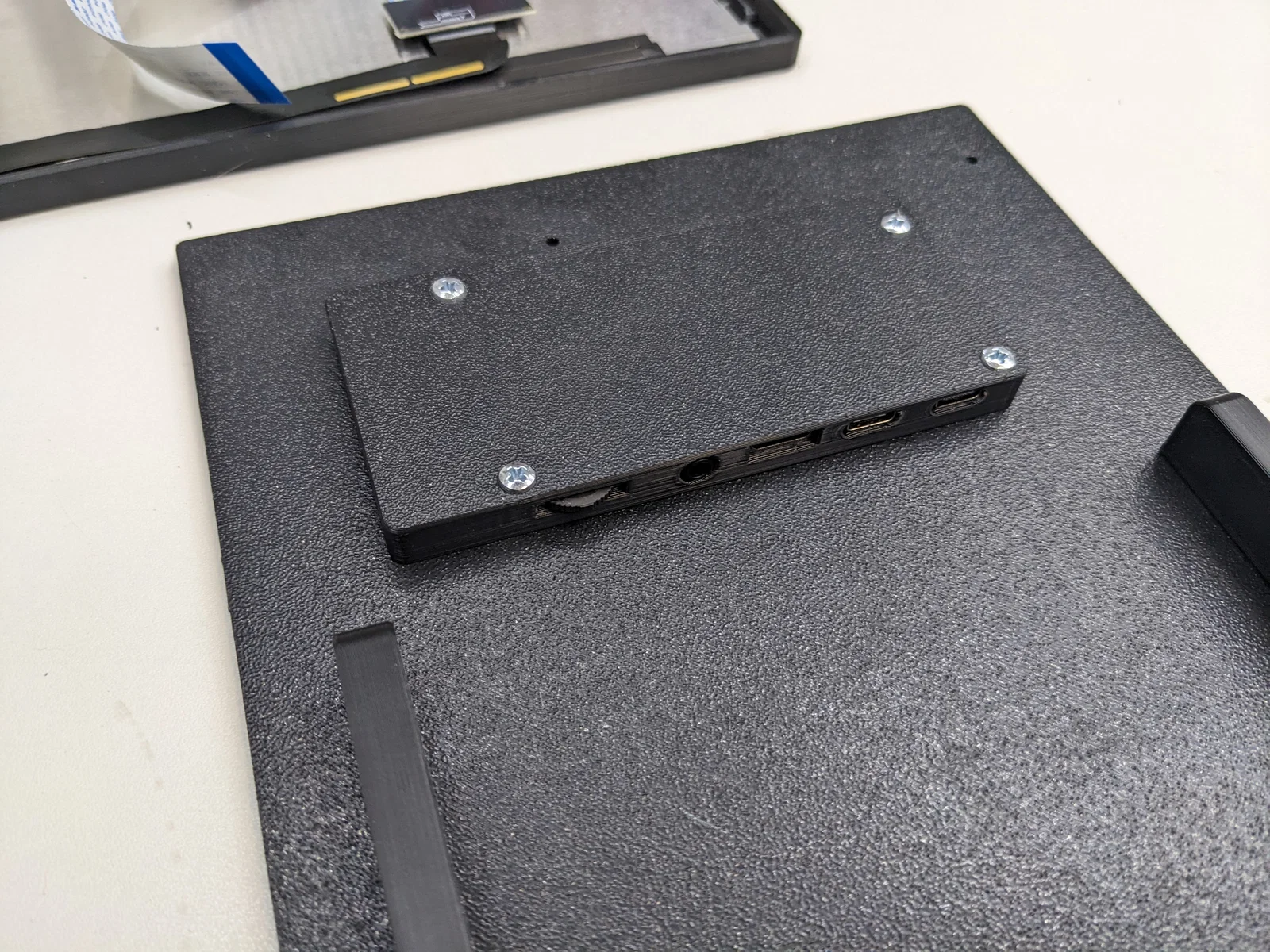

Đây là kết quả nè. Để lắp ráp, bạn cần chuẩn bị 4 con ốc M3x10 để giữ nắp đậy bo mạch, 9 con ốc M2x8 để cố định phần vỏ chính và 4 con ốc M3x10 đầu bằng cho phần chân đế. Bạn nên dán miếng đệm bo mạch vào nắp sau bằng cách dùng chính các con ốc để căn chỉnh vị trí. Tất cả ốc đều bắt trực tiếp vào nhựa nên có thể bạn sẽ cần phải taro ren trước một chút.
Tất cả các chi tiết đều được thiết kế để in không cần support với chiều cao lớp in 0.2mm.

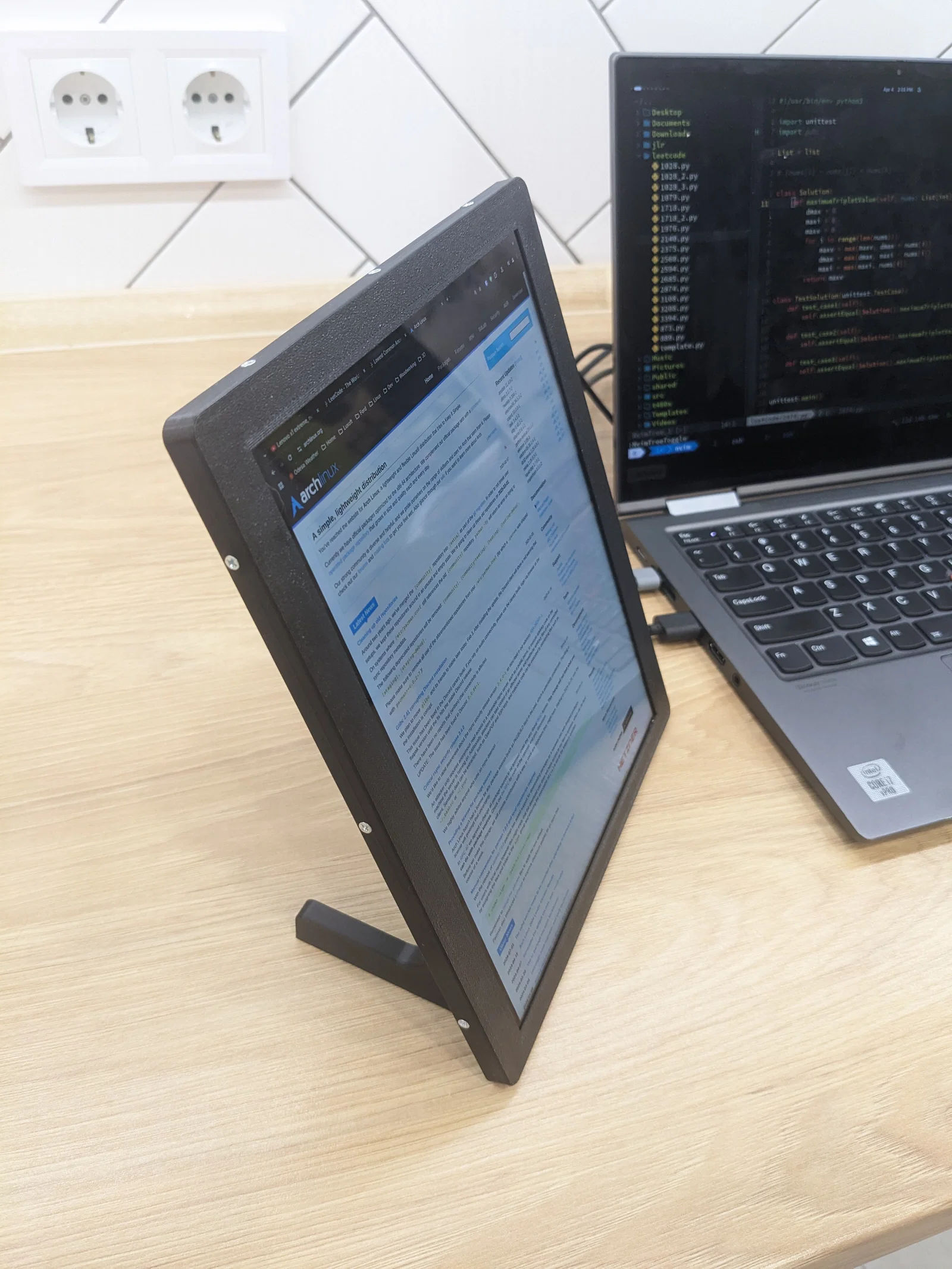

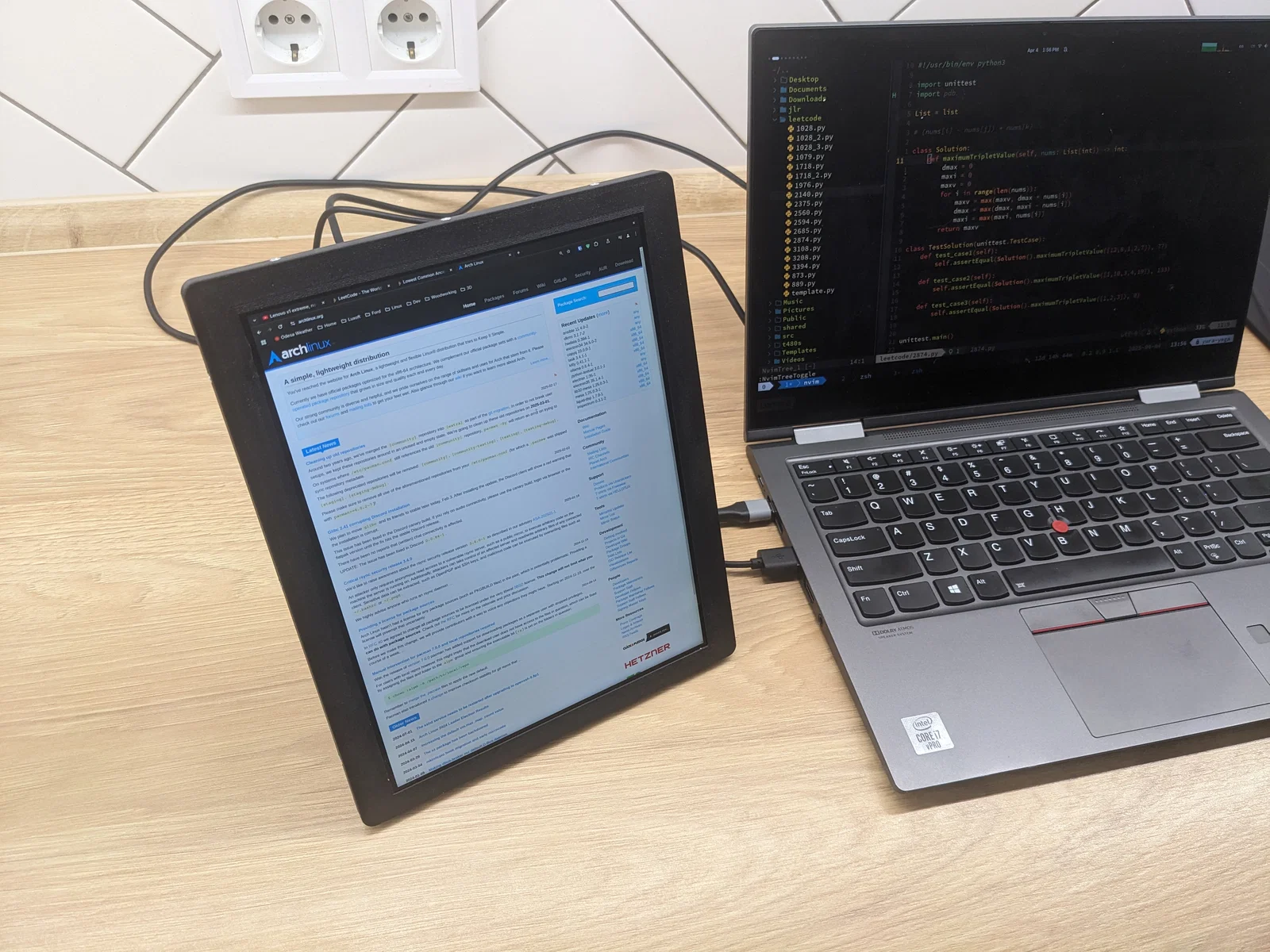

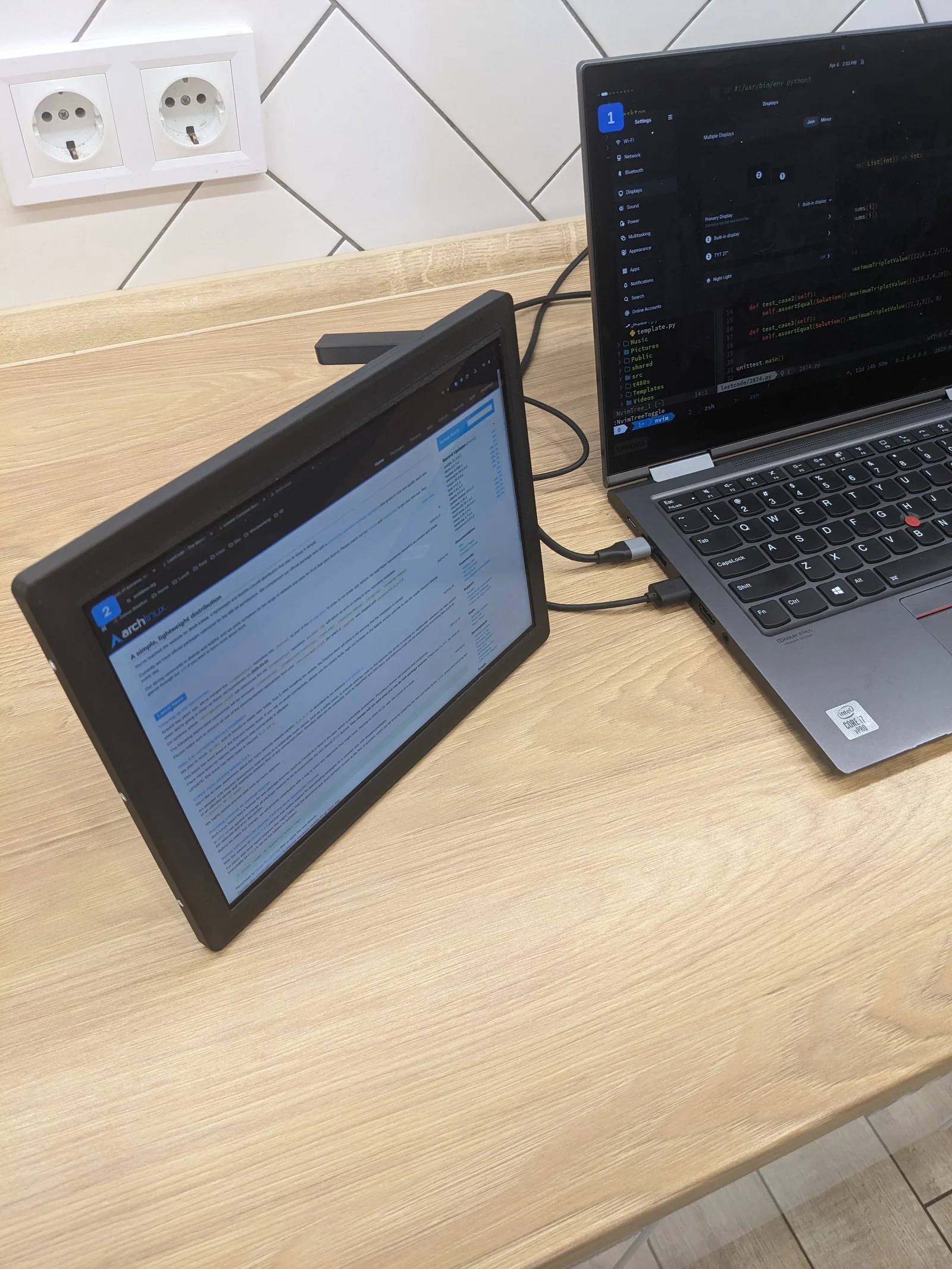

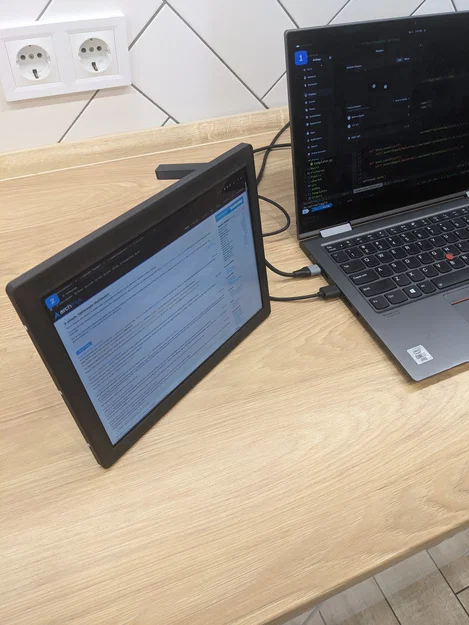

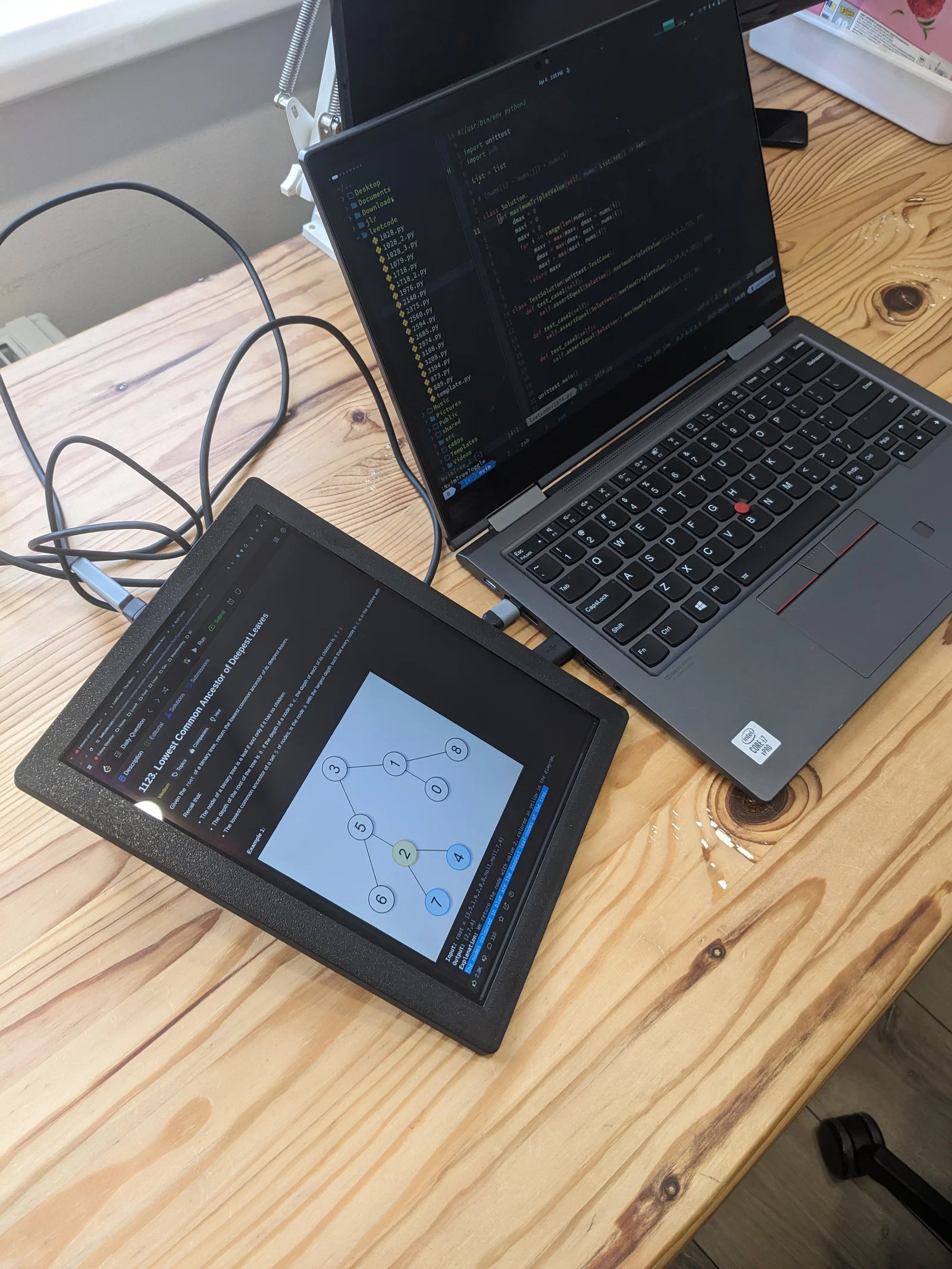

Phần chân đế có thể gắn để đặt màn hình theo chiều ngang hoặc chiều dọc tùy ý.
Mình có đính kèm file .step để mọi người tiện chỉnh sửa nếu muốn.
Mình đã in bằng nhựa ABS và lắp ráp rất ngon lành, không gặp vấn đề gì cả.
Video minh họa:
(cid:image_1)
