Khay đựng pin AA và AAA cho Multiboard

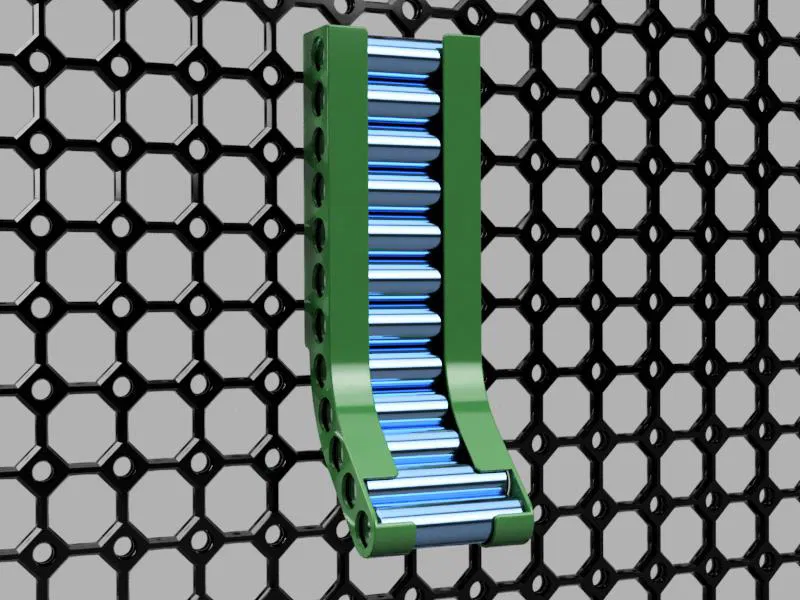

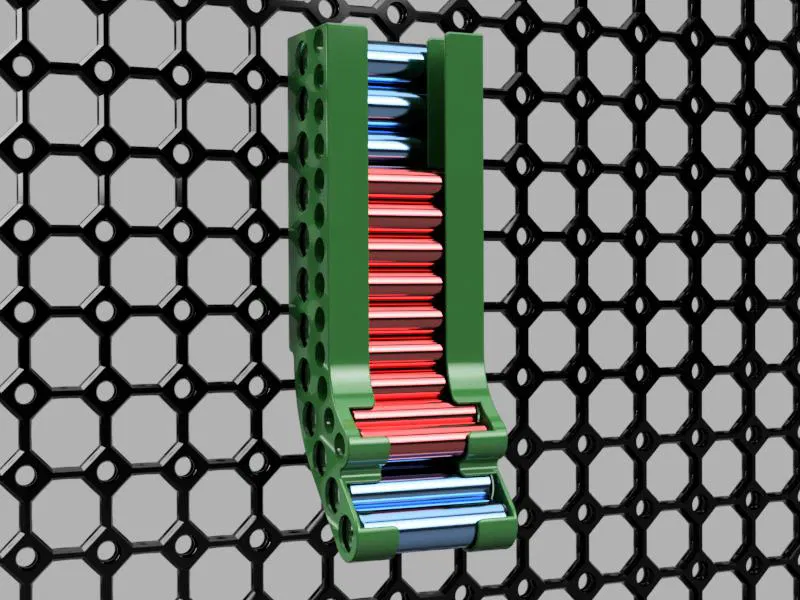

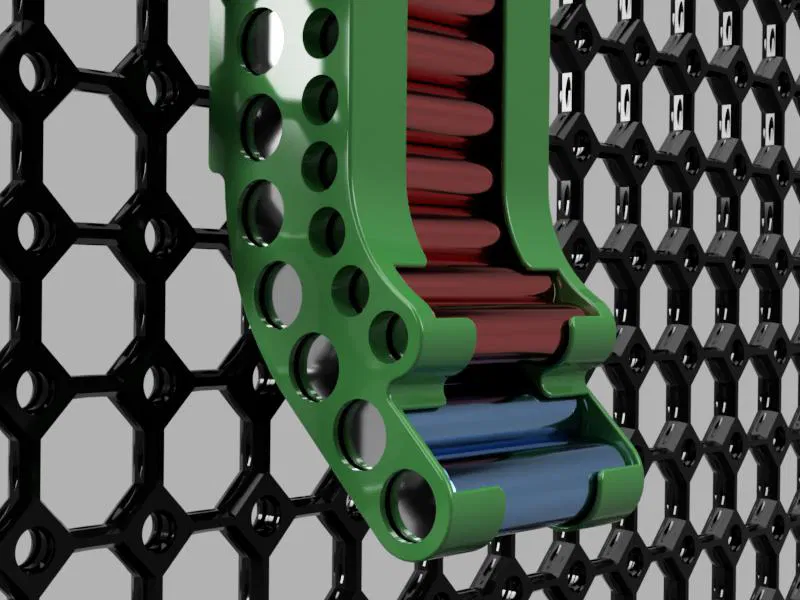

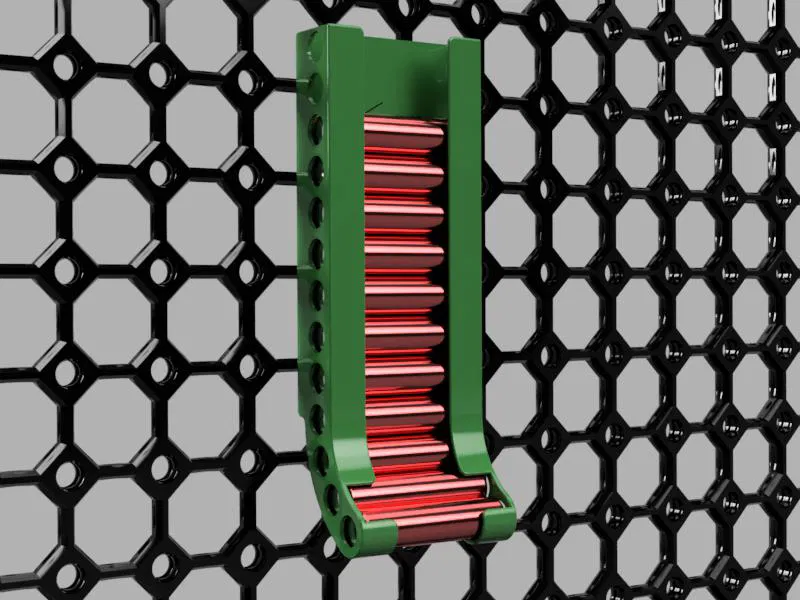

Cái khay đựng pin tiết kiệm không gian dành cho multiboard này được thiết kế để chứa cả pin AA và AAA, với sức chứa 12 viên AA và 13 viên AAA. Các hoa văn ở hai bên thân khay giúp bạn dễ dàng quan sát lượng pin còn lại bên trong. Một lưu ý nhỏ là pin có thể bị rơi qua khe giữa các thanh ray khi nạp vào. Để giảm thiểu tình trạng này, phần vách sau đã được thiết kế ôm theo độ cong của khay, tuy nhiên, bạn vẫn nên cẩn thận khi thao tác nạp pin nhé.

Lắp đặt

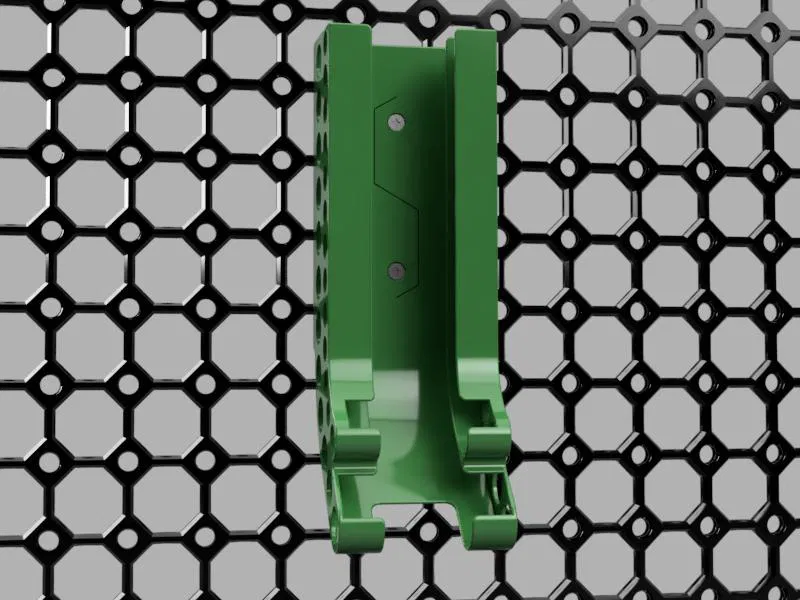

Khay đựng pin được gắn vào multiboard bằng một khớp nối (snap) tùy chỉnh và cố định bằng vít M3 để đảm bảo độ chắc chắn. Để lắp ráp, bạn hãy đặt hai cánh trái và phải chồng lên nhau, sau đó luồn vít qua các lỗ rồi vặn chặt vào khớp nối. Mình đã sửa lại thiết kế khớp nối gốc bằng cách loại bỏ phần trên để khay có thể lắp sát khít hoàn toàn vào bề mặt multiboard.

Mình có làm hai phiên bản khớp nối: một loại có ren sẵn cho vít M3 và một loại dùng cho đai ốc M3. Cá nhân mình thấy dùng loại có ren sẵn sẽ tiện hơn. Ngoài ra, khay đựng pin cũng có hai phiên bản lỗ vít: loại lỗ âm (countersunk) và loại lỗ phẳng, tùy thuộc vào loại vít bạn đang có. Độ dài vít phù hợp nhất là khoảng 12-14mm.

In ấn và thiết lập

Trong các file mô hình, các bộ phận đã được xoay sẵn ở vị trí tối ưu để in. Để có kết quả tốt nhất, hãy in khay đựng pin với mặt ngoài hướng xuống và đặt các khớp nối nằm phẳng phía trước.

Với khay đựng pin, bạn có thể dùng nhựa PLA, chiều cao lớp in (layer height) 0.2mm và đường kính đầu phun 0.4mm hoặc nhỏ hơn. Độ dày tường nên để ít nhất 3 dòng và mật độ infill 25%. Nên sử dụng thêm support cho các lỗ vít.

Riêng khớp nối có ren M3 bắt buộc phải in với layer height 0.12mm để ren có thể hoạt động chính xác. Các khớp nối dùng cho đai ốc M3 có thể in với layer height 0.2mm. Các thiết lập khác tương tự: nhựa PLA, đầu phun 0.4mm trở xuống, tường 3 dòng, infill 25% và nên dùng support.
