Bộ khay đựng linh kiện nhỏ cho Multiboard

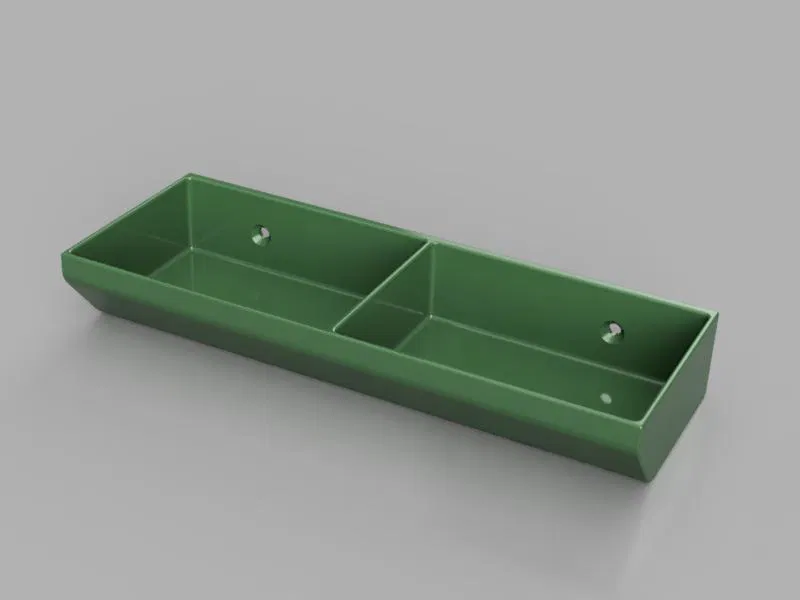

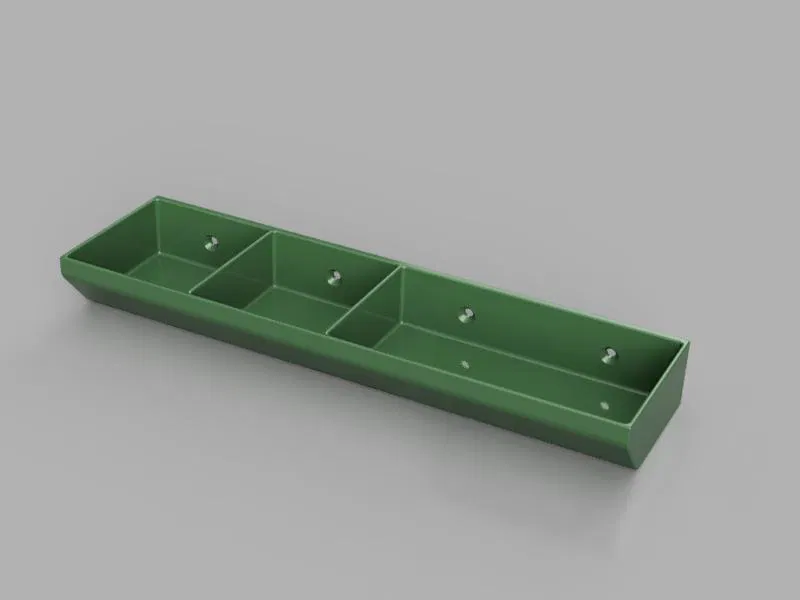

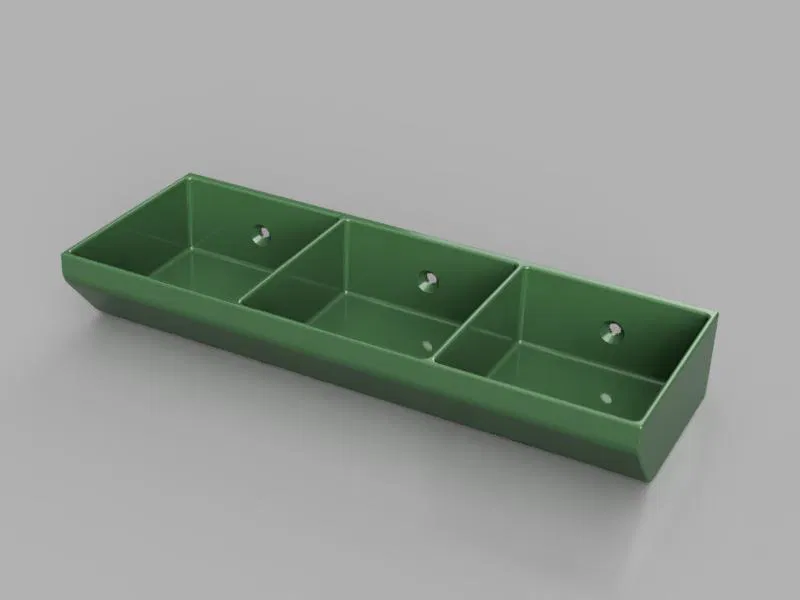

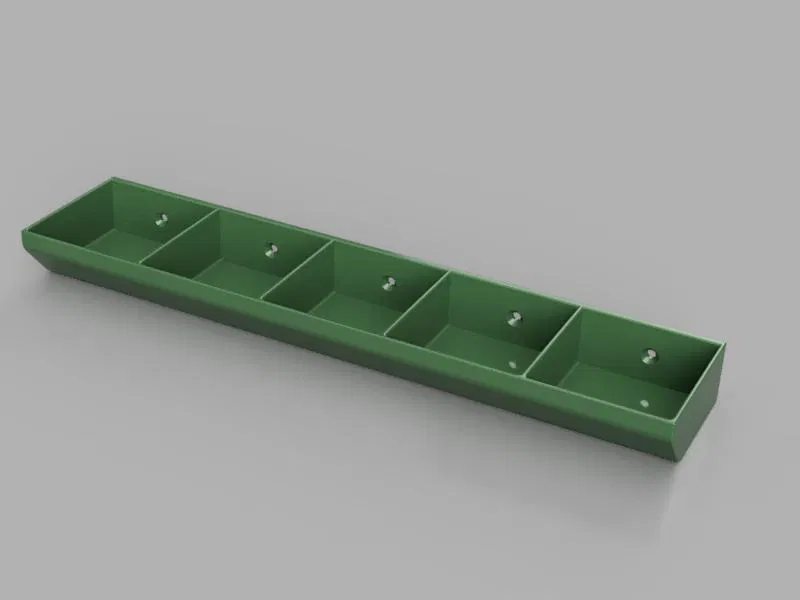

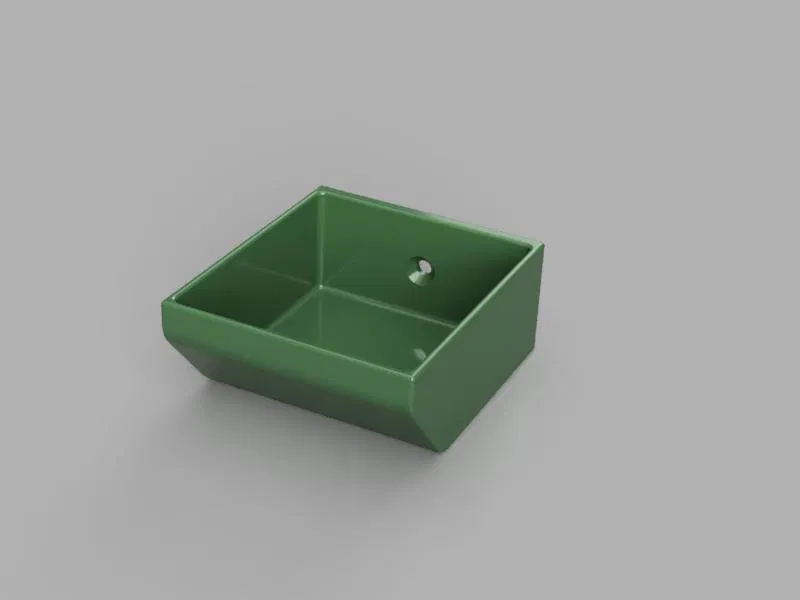

Dưới đây là bộ sưu tập các khay đựng linh kiện nhỏ dành cho multiboard. Bộ khay này có các chiều rộng từ 50 mm đến 200 mm với độ sâu đáy là 40 mm hoặc 50 mm. Một vài khay còn có thêm vách ngăn để tạo thành nhiều ngăn nhỏ hơn. Nếu bạn cần nhiều khay, chúng có thể được lắp đặt sát cạnh nhau một cách dễ dàng.

Cách lắp đặt

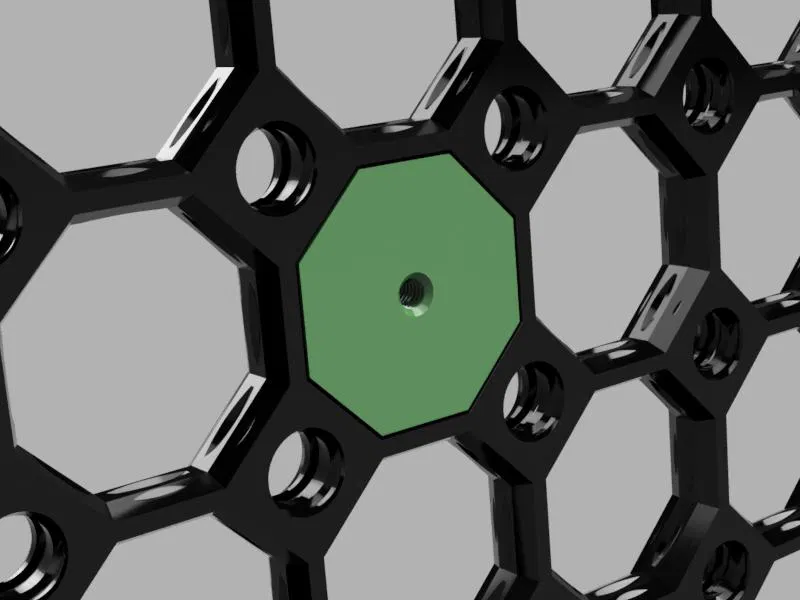

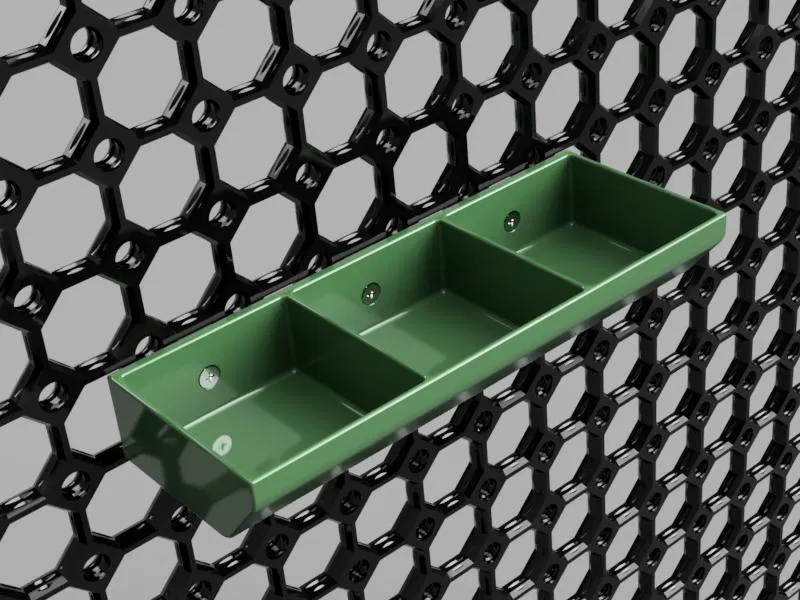

Các khay này được gắn lên multiboard thông qua các chốt khóa chuyên dụng, khay sẽ được bắt vít chặt vào chốt bằng vít M3 dài 10-12 mm. Cách làm này đảm bảo sự chắc chắn và cố định. Mình đã chỉnh sửa thiết kế các chốt bằng cách loại bỏ phần đầu chốt để các khay có thể nằm sát phẳng với bề mặt multiboard.

Có hai phiên bản khay khác nhau, một loại có lỗ vít âm (countersunk) và một loại có lỗ phẳng, tùy thuộc vào loại vít bạn sử dụng mà chọn loại phù hợp. Mình cũng đã làm hai phiên bản chốt gắn: một loại có ren cho vít M3 và một loại dùng cho đai ốc M3. Cá nhân mình thì thích loại chốt có ren hơn.

Hướng dẫn in và thiết lập thông số

Trong các tệp mô hình, các chi tiết đã được xoay theo hướng tối ưu nhất để in ấn. Để có kết quả tốt nhất, bạn nên in khay ở tư thế nằm phẳng đáy và in chốt ở tư thế nằm phẳng mặt trước.

Đối với khay, hãy dùng nhựa như PLA với chiều cao lớp in 0.2mm, đường kính đầu phun 0.4mm hoặc nhỏ hơn. Độ dày tường ít nhất 3 đường và độ lấp đầy (infill) 25% hoặc 100% nếu bạn muốn khay đặc hoàn toàn. Khuyến khích sử dụng thêm cấu trúc support.

Các chốt có ren M3 bắt buộc phải in với chiều cao lớp in 0.12mm để phần ren có thể sử dụng được. Các chốt dùng cho đai ốc M3 thì có thể in với chiều cao lớp in 0.2mm. Các thiết lập khác có thể áp dụng: in bằng PLA với đầu phun 0.4 mm hoặc nhỏ hơn, độ dày tường ít nhất 3 đường, độ lấp đầy 25% và nên dùng thêm support.
