Các khay đựng cho Multiboard

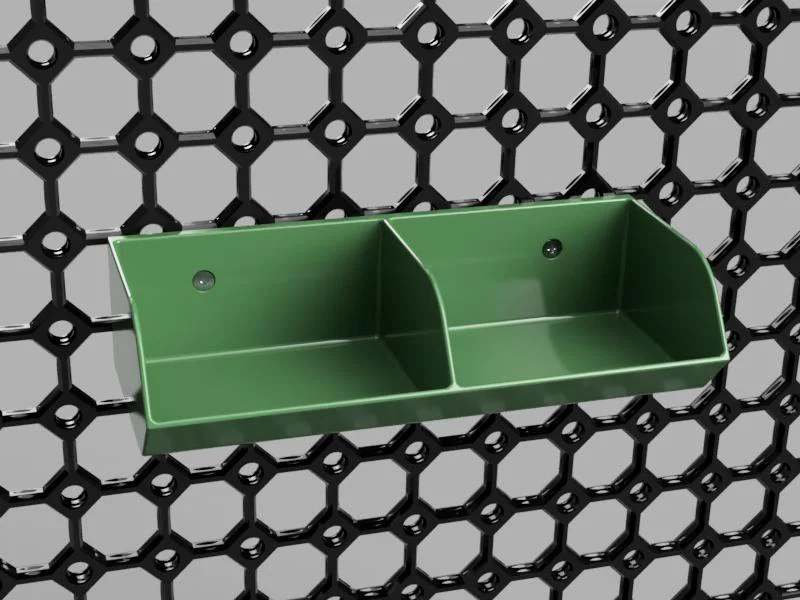

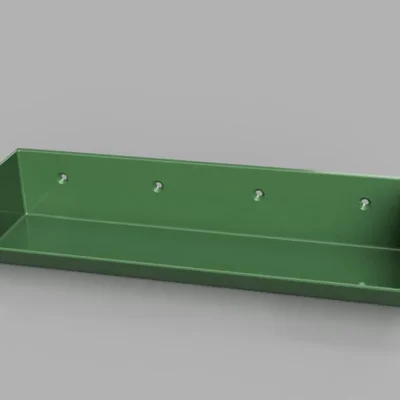

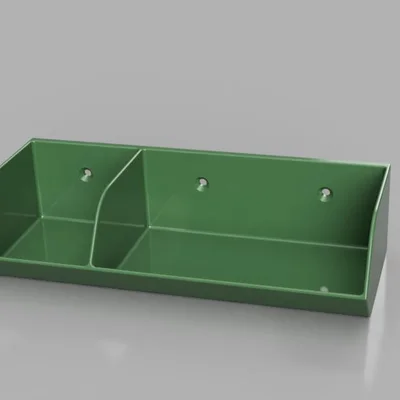

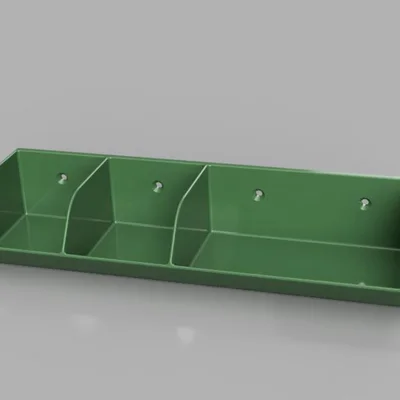

Đây là bộ sưu tập các khay đựng có mặt trước thấp dành cho hệ thống Multiboard. Các khay này có sẵn với chiều rộng từ 100 mm đến 250 mm và độ sâu đáy là 50 mm hoặc 60 mm. Một số khay có kèm vách ngăn để tạo thành nhiều ngăn nhỏ. Nếu bạn cần dùng nhiều cái, bạn hoàn toàn có thể đặt chúng sát cạnh nhau.

Lắp đặt

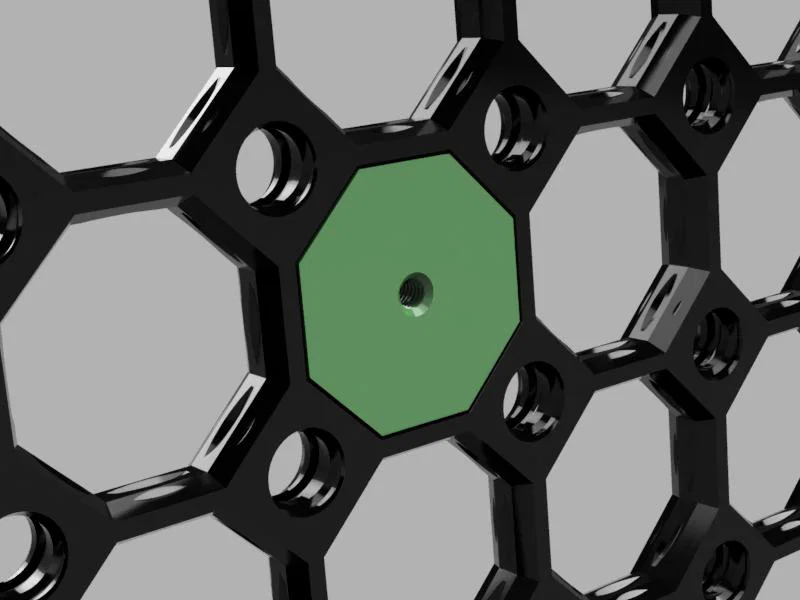

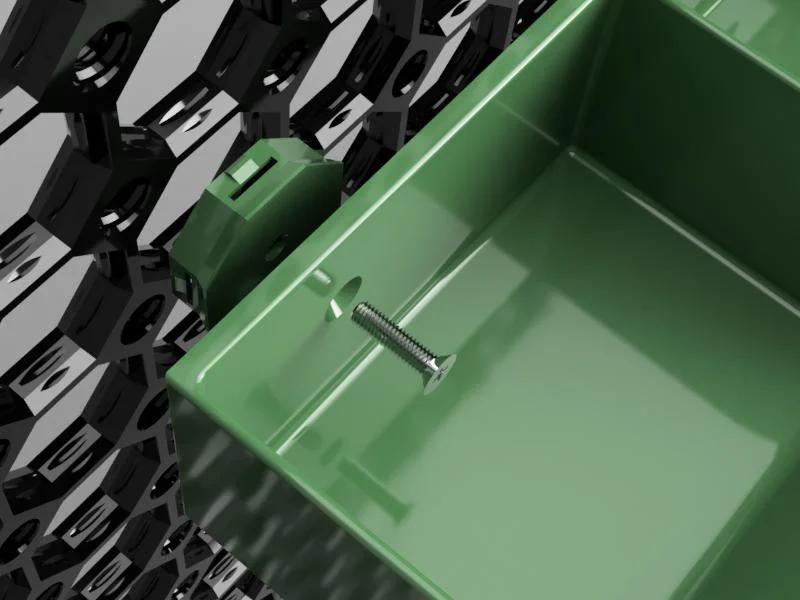

Các khay được gắn lên Multiboard bằng một chốt cài tùy chỉnh, khay sẽ được bắt vít vào chốt bằng ốc M3 dài 10 - 12 mm. Cách này giúp kết nối chắc chắn và an toàn. Mình đã chỉnh sửa các chốt bằng cách loại bỏ phần đầu của miếng chèn để khay có thể nằm sát bề mặt Multiboard.

Có hai phiên bản khay khác nhau, một loại có lỗ vít âm (countersunk) và một loại lỗ phẳng, tùy thuộc vào loại ốc bạn sử dụng. Mình cũng đã tạo hai phiên bản chốt gắn: một loại có ren cho ốc M3 và một loại dùng cho đai ốc (nut) M3. Cá nhân mình thích dùng loại có ren hơn.

In ấn và thiết lập thông số

Trong các file mô hình, các chi tiết đã được xoay theo hướng tối ưu nhất để in. Để có kết quả tốt nhất, hãy đặt khay nằm phẳng trên mặt đáy và chốt nằm phẳng trên mặt trước.

Đối với khay, bạn có thể dùng PLA với chiều cao lớp in 0.2mm và kích thước đầu phun từ 0.4mm trở xuống. Độ dày tường ít nhất là 3 lớp, mật độ lấp đầy (infill) là 25% hoặc 100% nếu bạn muốn khay đặc hoàn toàn. Khuyến khích dùng thêm cấu trúc hỗ trợ (support).

Riêng chốt có ren M3 bắt buộc phải in với chiều cao lớp 0.12mm để ren có thể sử dụng được. Các chốt dùng cho đai ốc M3 có thể in ở chiều cao lớp 0.2mm. Các thông số khác: dùng PLA, đầu phun 0.4 mm hoặc nhỏ hơn, độ dày tường ít nhất 3 lớp và infill 25%. Khuyến khích dùng thêm cấu trúc hỗ trợ.
