Ngàm gắn quạt 120mm cho bo mạch BTT Manta M8P

BOM (Danh sách vật tư):

• 4 ốc cấy (threaded insert) loại chuẩn Voron M3x5x4.
• 4 ốc SHCS 30mm để gắn ngàm và bo mạch Manta.
• 4 ốc M3 tùy độ dài bạn cần để gắn quạt. Mình thì dùng loại SHCS 25mm.

Hướng dẫn in:

• Trong Orca Slicer, bạn hãy đặt “Bridge counterbore holes” thành “Partially bridged" và bật tính năng “Convert Holes to Polyholes” (vì các lỗ dài có độ hở rất nhỏ, nếu không bạn có thể phải doa lại lỗ cho vừa).

Về mặt kỹ thuật, đây là bản thiết kế lại hoàn toàn chứ không phải remix - mình không dùng file của mẫu gốc vì tác giả không chia sẻ file CAD. Tuy nhiên, kết quả đạt được thì khá tương đồng.

Mình đã thực hiện những cải tiến sau:

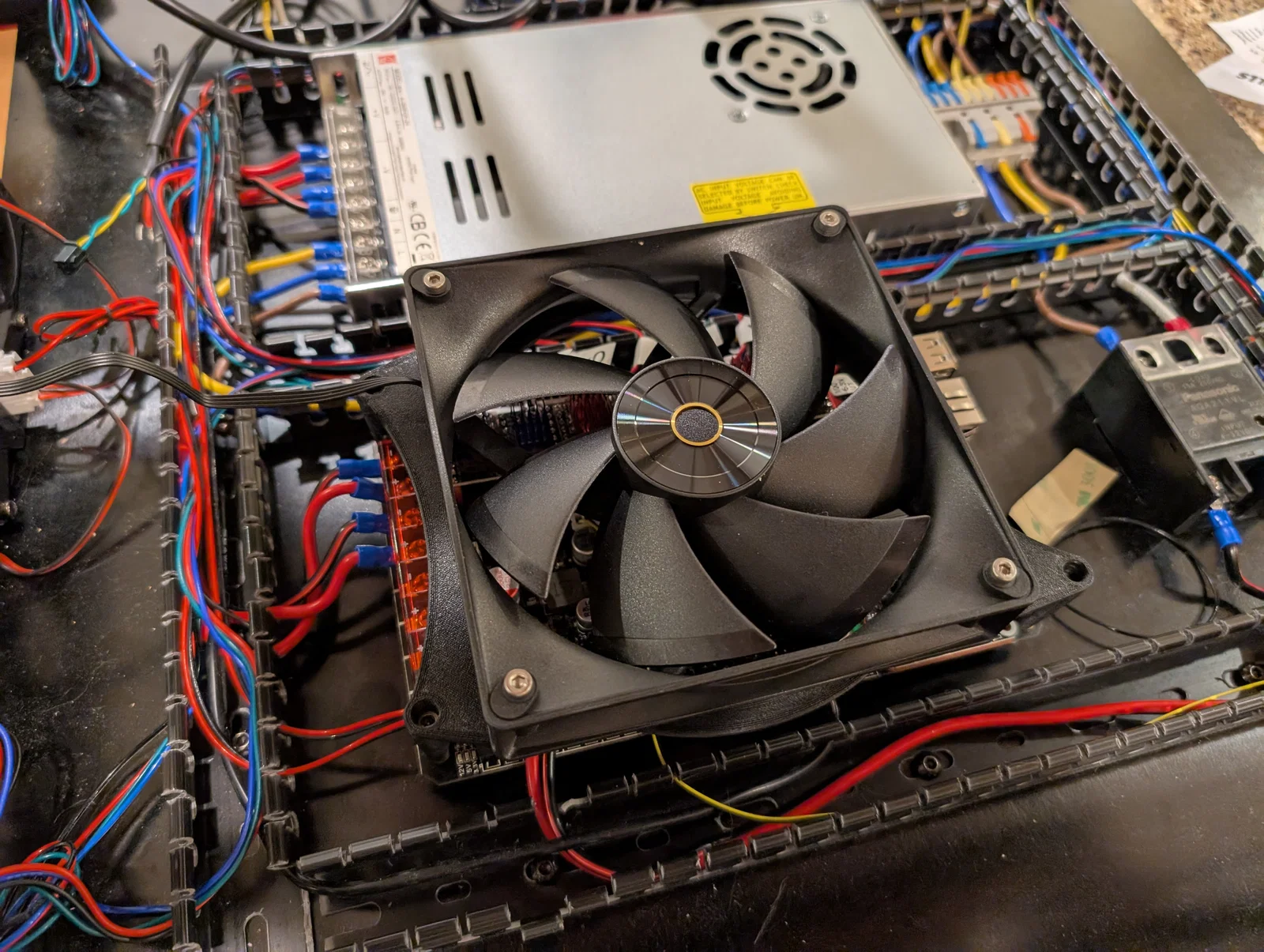

• Thay vì gắn quạt từ bên dưới ngàm, quạt bây giờ được gắn bằng ốc vít vặn vào ốc cấy. Việc này giúp tháo quạt ra để thao tác trên bo mạch dễ dàng hơn nhiều, không cần phải tháo cả ngàm hay tháo rời bo mạch ra nữa.
• Máy in của mình dùng 7 stepper driver, và mình thấy vị trí đặt quạt cũ chưa tối ưu vì driver thứ bảy không nằm trong luồng gió.

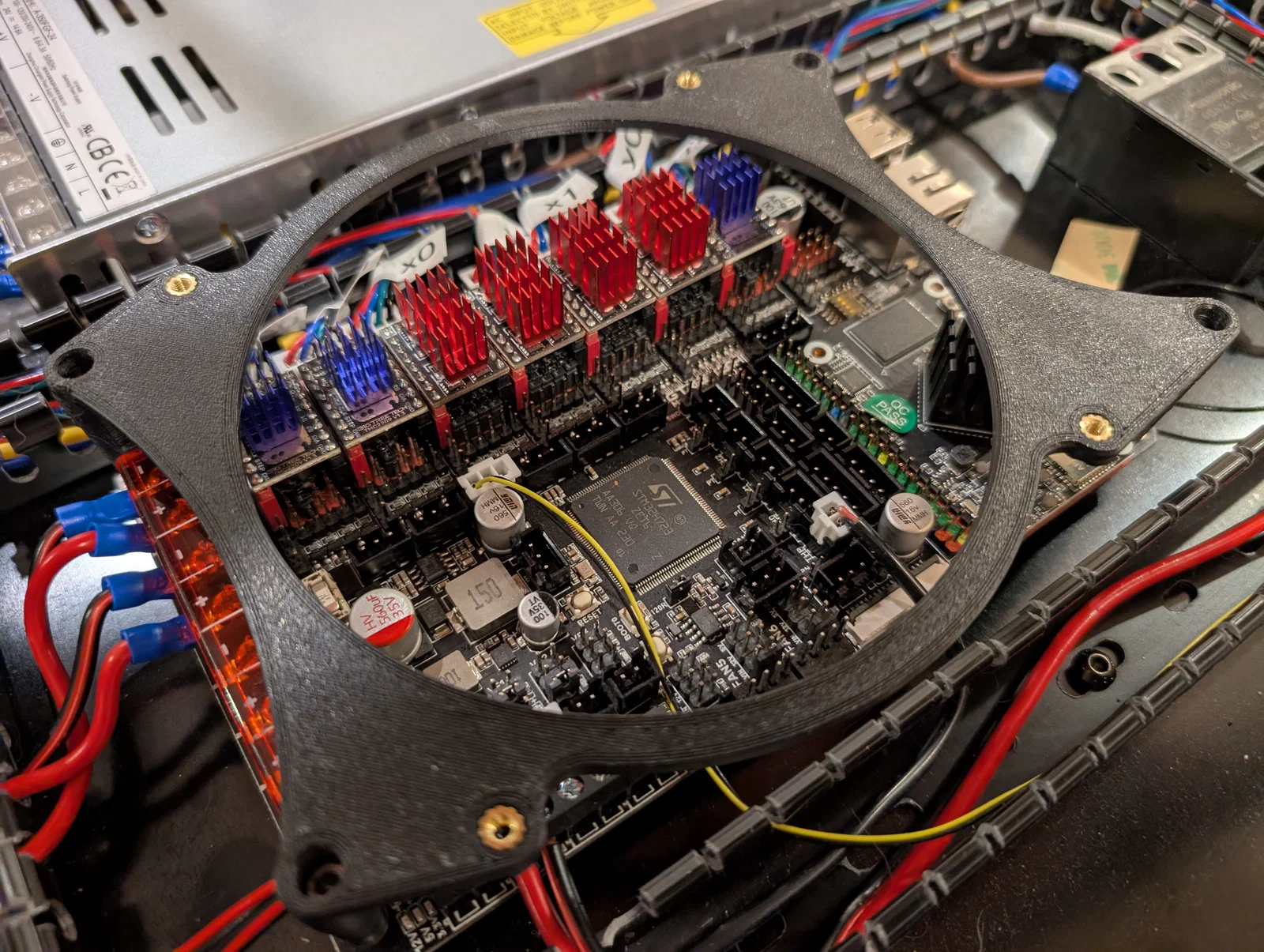

• Ngàm của mình không có chi tiết nào chắn trước cánh quạt, mình đã làm một lỗ tròn lớn hơn đường kính của quạt để gió lưu thông tốt nhất.

Mình có tải lên file Fusion 360 nếu bạn muốn tùy chỉnh thêm. Trong bảng Parameters có sẵn các biến để bạn chỉnh sửa, ví dụ như độ lệch của quạt so với cạnh bên, từ dưới lên (nếu bạn muốn thay đổi vị trí quạt) và khoảng hở bên dưới ngàm (nếu muốn nâng lên hoặc hạ xuống).
