Giá đỡ Stream Deck mk1 cho giàn Sim Racing

2025-04-03: Đã thêm hai cánh tay nối mới. Một cái giúp cố định Stream Deck ở góc 90 độ so với giá đỡ (gần như không có độ nghiêng). Cái còn lại tạo độ nghiêng -15 độ cho những anh em muốn lắp Stream Deck kiểu treo ngược dưới giàn máy.

2024-07-19: Hiện đã có thêm hai mẫu hộp dưới với tùy chọn khoét lỗ, giúp anh em không cần rút dây cáp đã đi gọn gàng trong giàn máy simpit của mình. Một tùy chọn vẫn giữ nguyên rãnh đi dây để vừa đẹp vừa gọn, tùy chọn kia thì bỏ hẳn rãnh đi dây để ưu tiên sự tiện lợi.

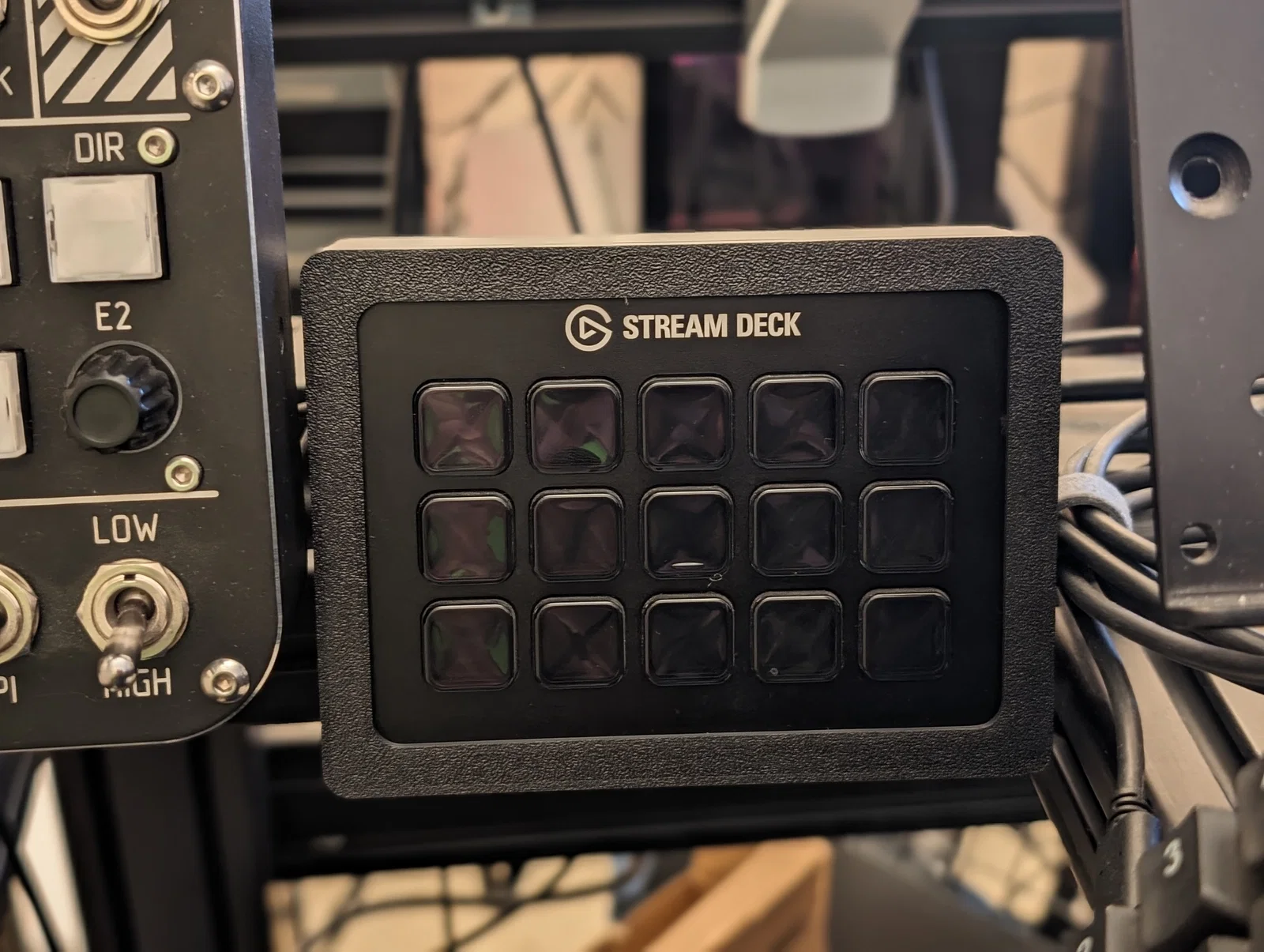

Đây là giá đỡ nhỏ gọn giúp gắn Stream Deck mk1 vào thanh nhôm định hình (hoặc bất cứ thứ gì dùng ốc M5).

Vật tư cần thiết:

• 4x ốc m3x20
• 4x ốc m5x12
• 1x ốc m5x20
• 3x đai ốc m5
• 2x đai ốc rãnh T (t-slot nut) m5.

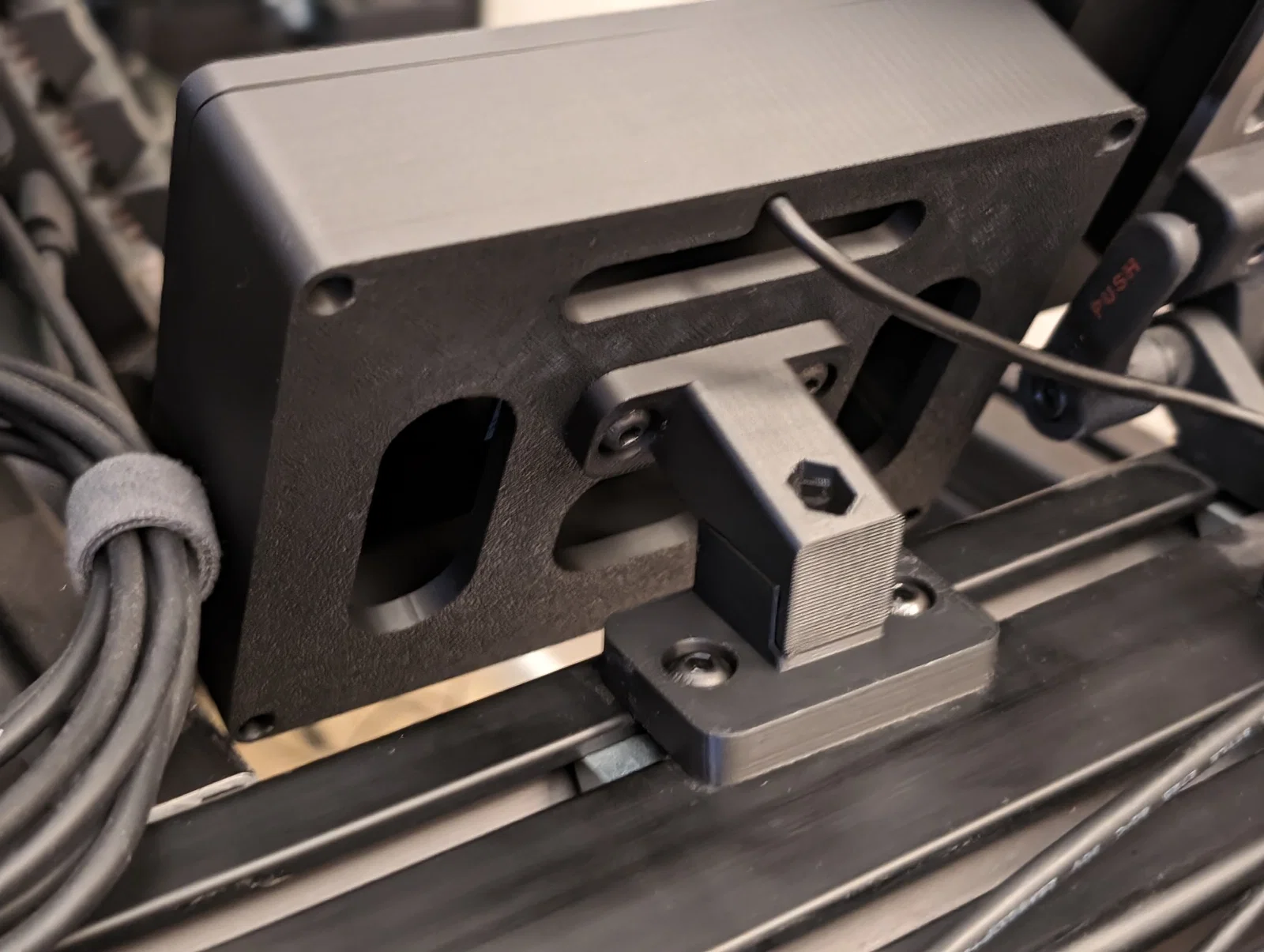

Cách lắp ráp khá đơn giản:

1. Nhấn 2 đai ốc m5 vào trong mô hình "Lower Box".
2. Dùng 2 ốc m5x12 để gắn "Connector Arm" vào "Lower Box".
3. Đặt Stream Deck vào trong hộp dưới.
4. Gắn "Lid" (nắp) vào "Lower Box" bằng 4 ốc m3.
5. Nhấn đai ốc m5 còn lại vào lỗ phía trên của "Connector Arm".
6. Gắn "Profile Connector" vào "Connector Arm" bằng ốc m5x20.
7. Đưa 2 đai ốc rãnh T m5 vào thanh nhôm.
8. Lắp toàn bộ cụm giá đỡ vào thanh nhôm bằng 2 ốc m5x12.

Có thể hơi dễ nhận ra, nhưng mình không phải là kỹ sư chuyên nghiệp và chủ yếu tự học CAD qua việc thiết kế các món đồ nhỏ trong nhà. Rất mong nhận được góp ý và yêu cầu từ mọi người để mình học hỏi thêm, càng nhiều ý kiến thì mình càng mau tiến bộ.
