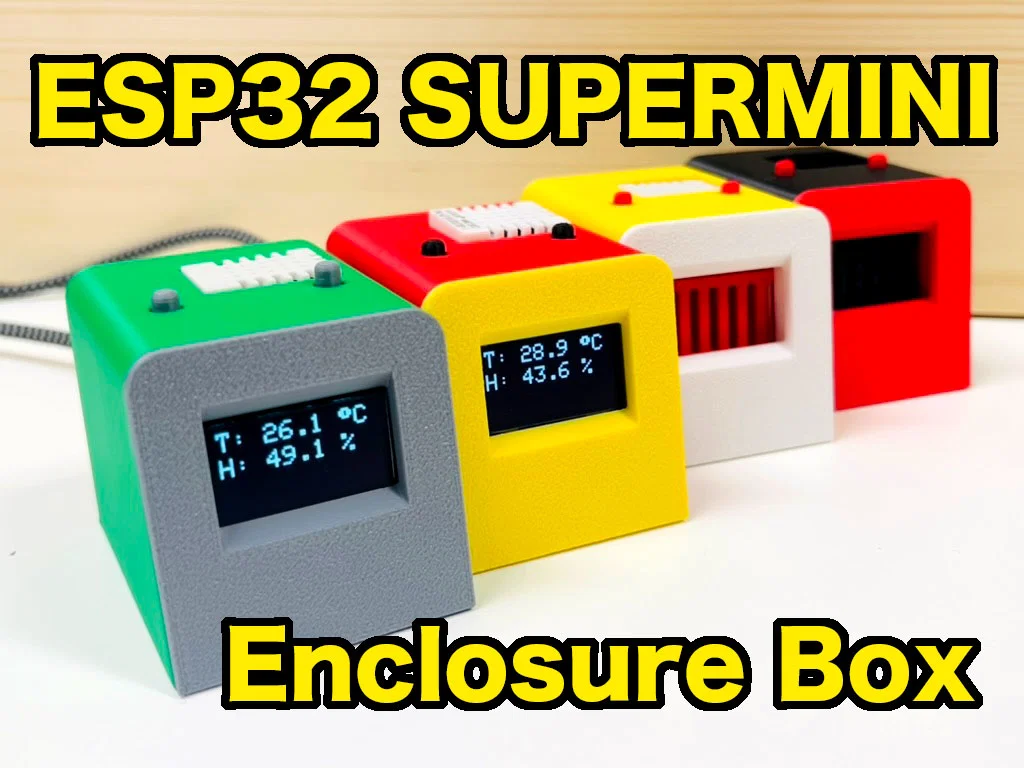

Vỏ bảo vệ cho ESP32 Supermini kèm màn hình OLED 0.96 inch

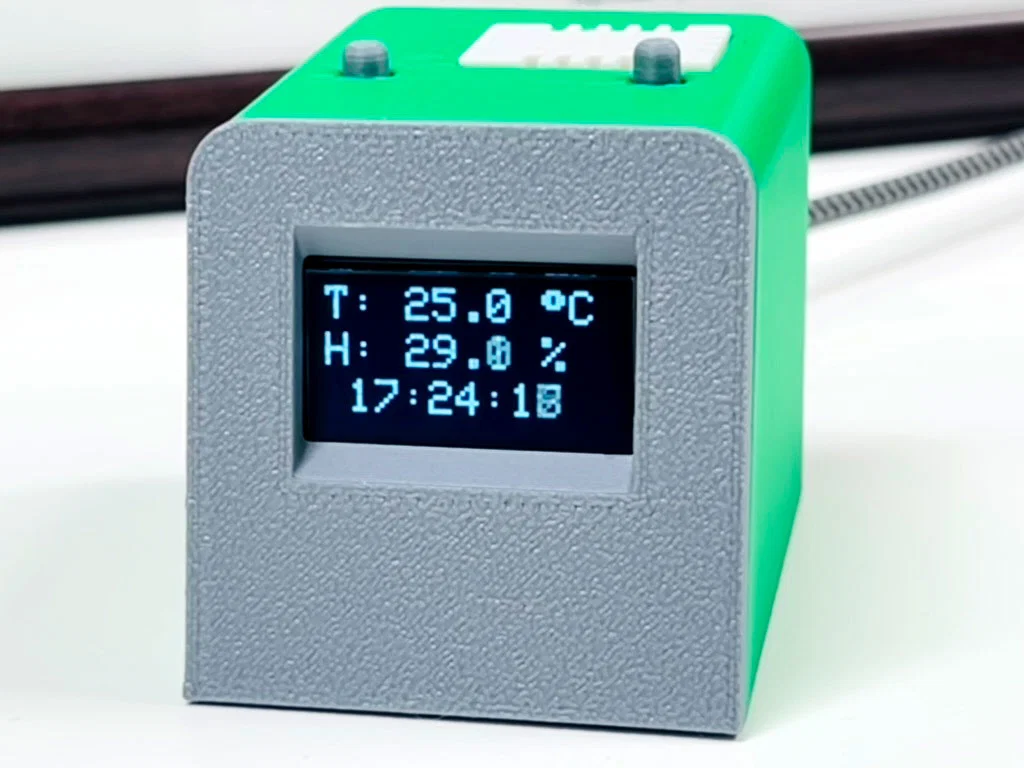

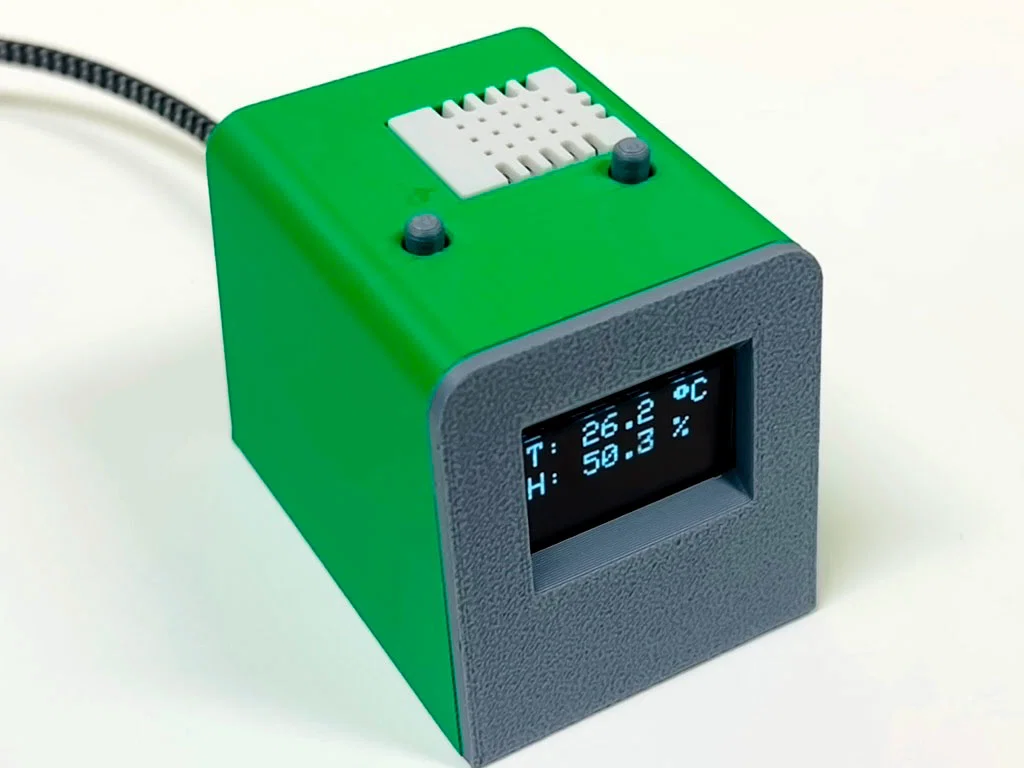

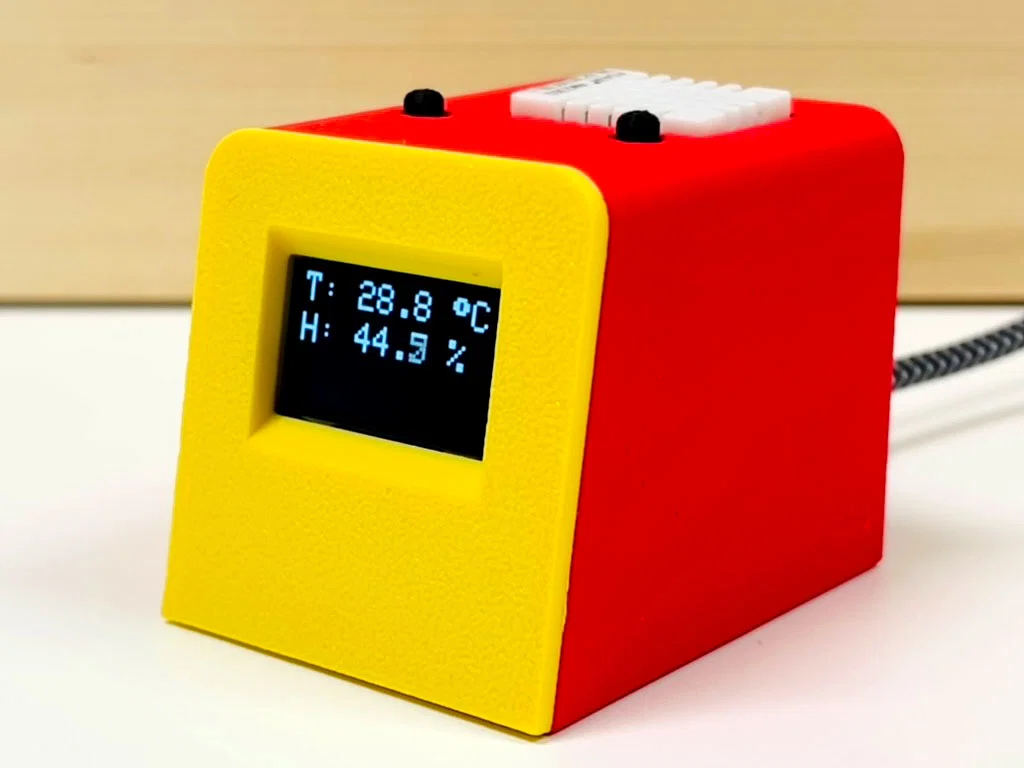

Mình đang cần một cái nhiệt ẩm kế cho căn phòng, nên đã thiết kế cái vỏ bảo vệ này để lắp ráp cho nhanh. ESP32 Supermini có kết nối WiFi rất hợp với nhu cầu của mình. Mình cũng đã thiết kế thêm một phiên bản không dùng cảm biến DHT dành cho những ai chỉ muốn làm vỏ bảo vệ cho ESP32 thôi.

Ý tưởng thiết kế

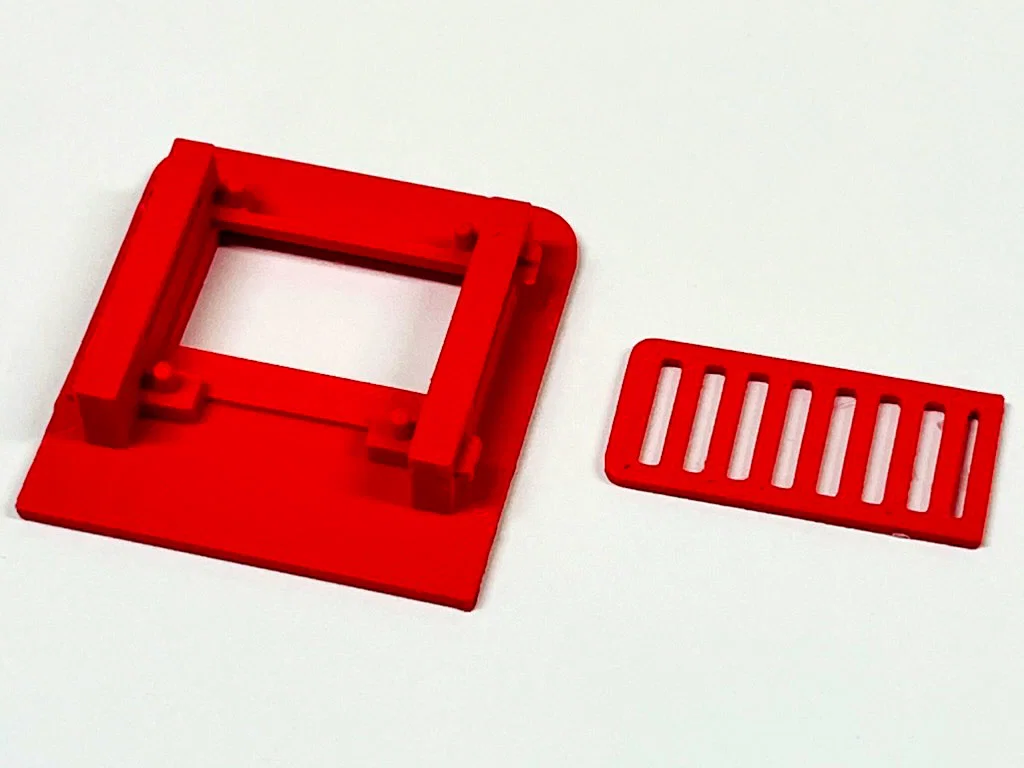

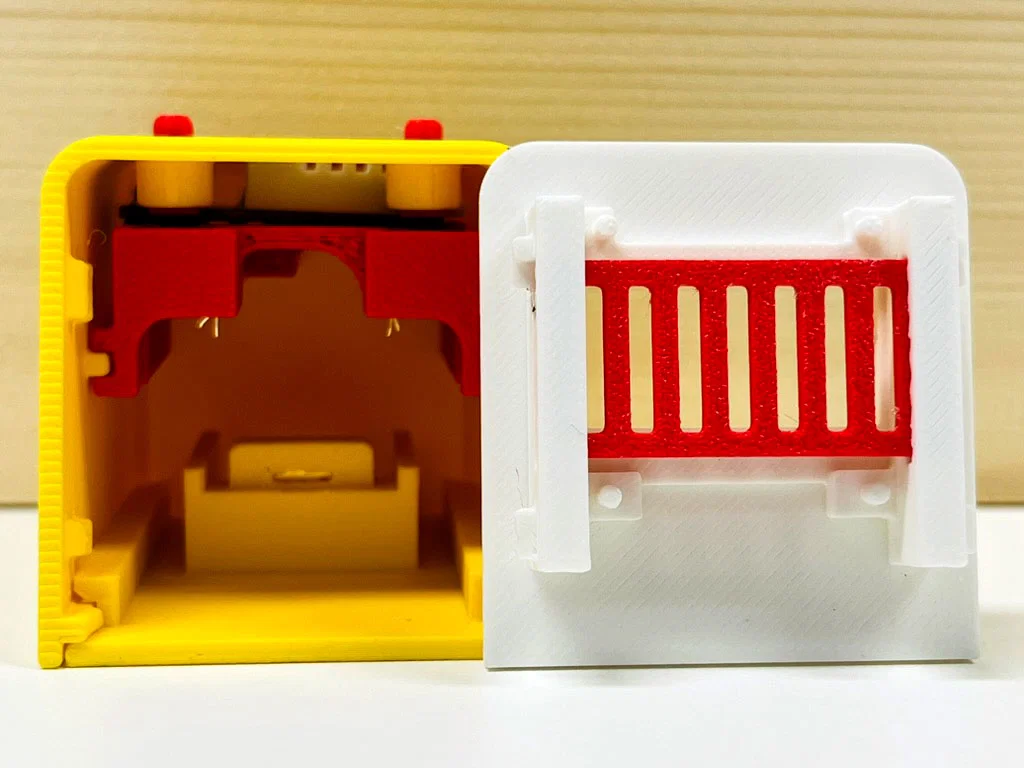

• Khớp nối snap-fit, không cần vít hay keo dán
• Dễ dàng tháo lắp để thuận tiện cho việc phát triển
• Dùng ESP32 Supermini với chân cắm pin header (dễ đi dây)

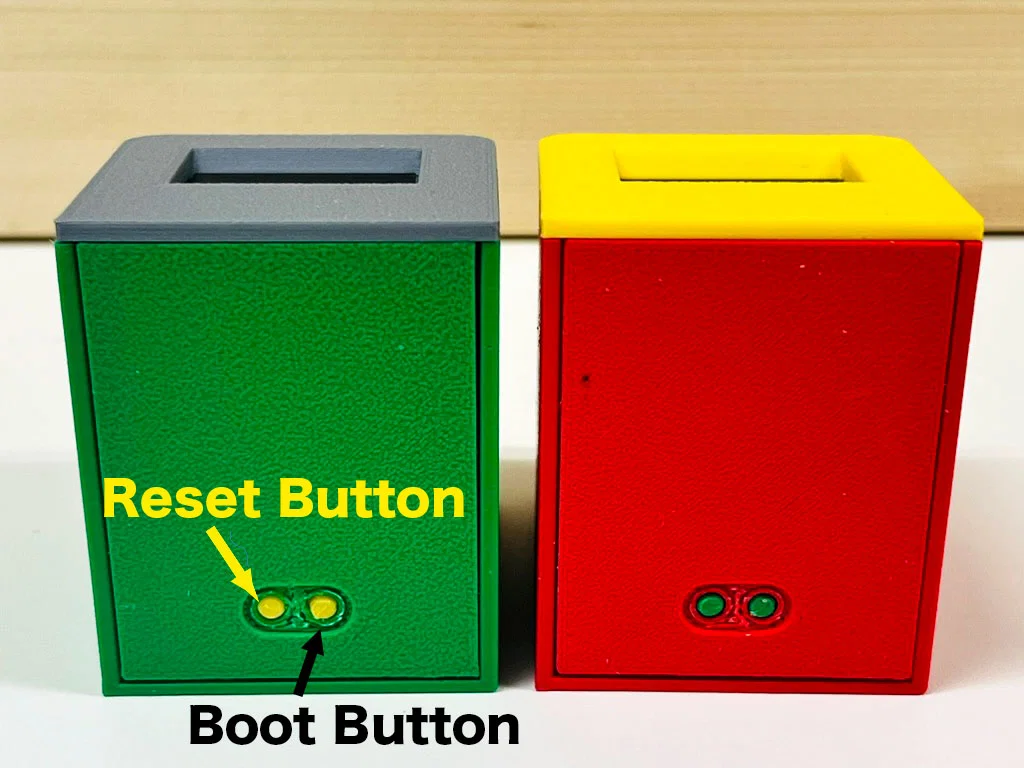

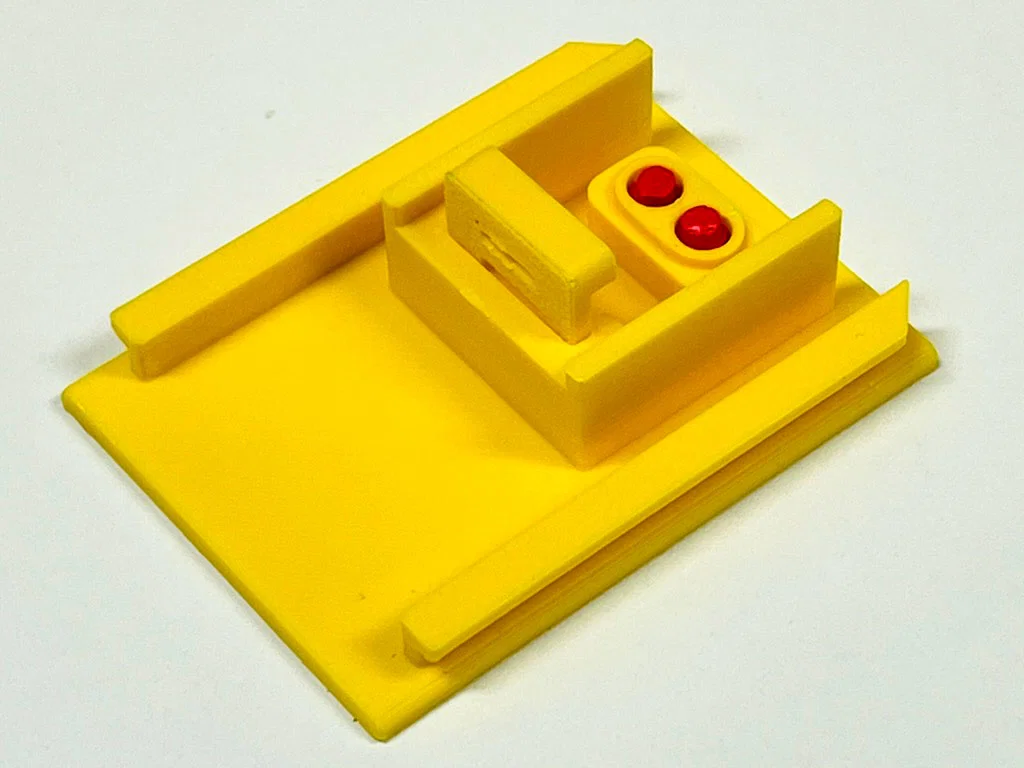

• Có thể khởi động lại hoặc bật thiết bị từ bên ngoài vỏ
• Màn hình OLED 0.96” được cố định chắc chắn mà không cần keo

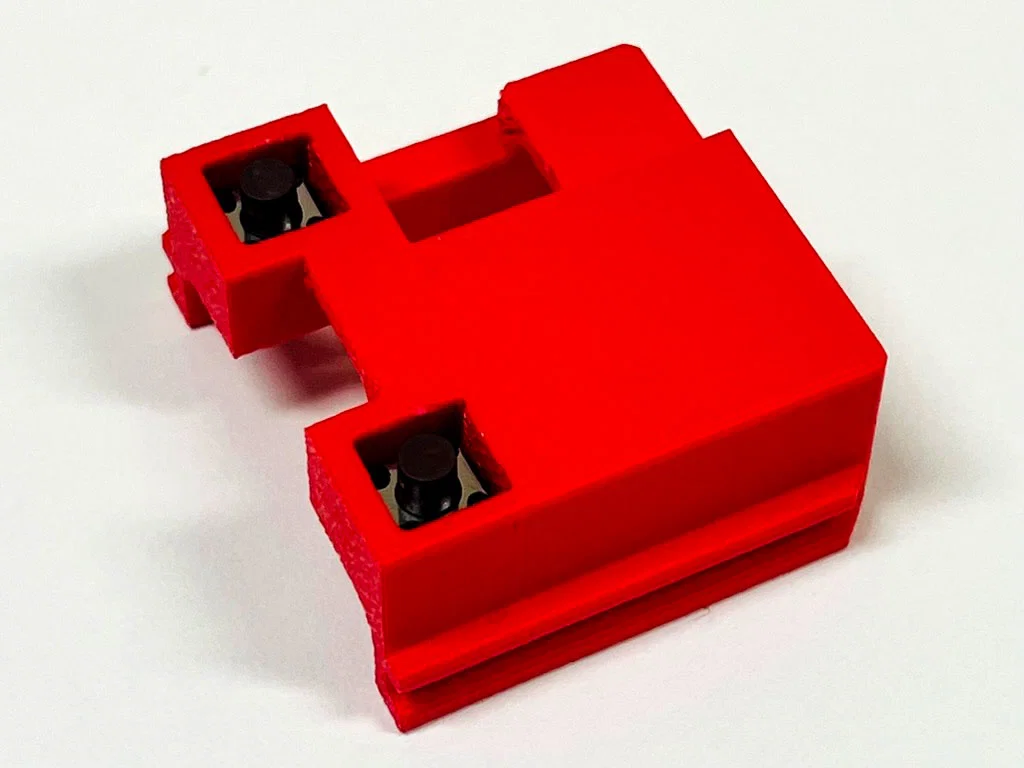

• Tích hợp sẵn hai nút nhấn tact switch
• Kích thước nhỏ gọn nằm trong lòng bàn tay

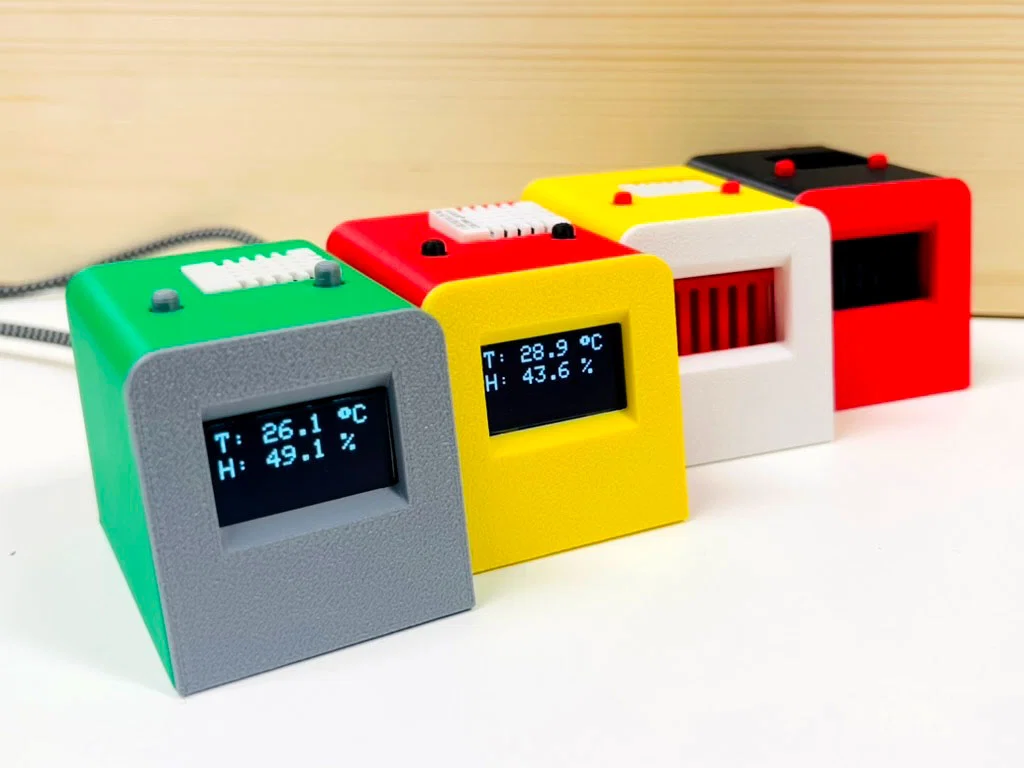

• Dễ phối màu (không cần dùng AMS)
• Kiểu dáng đẹp mắt

Lập trình và đi dây

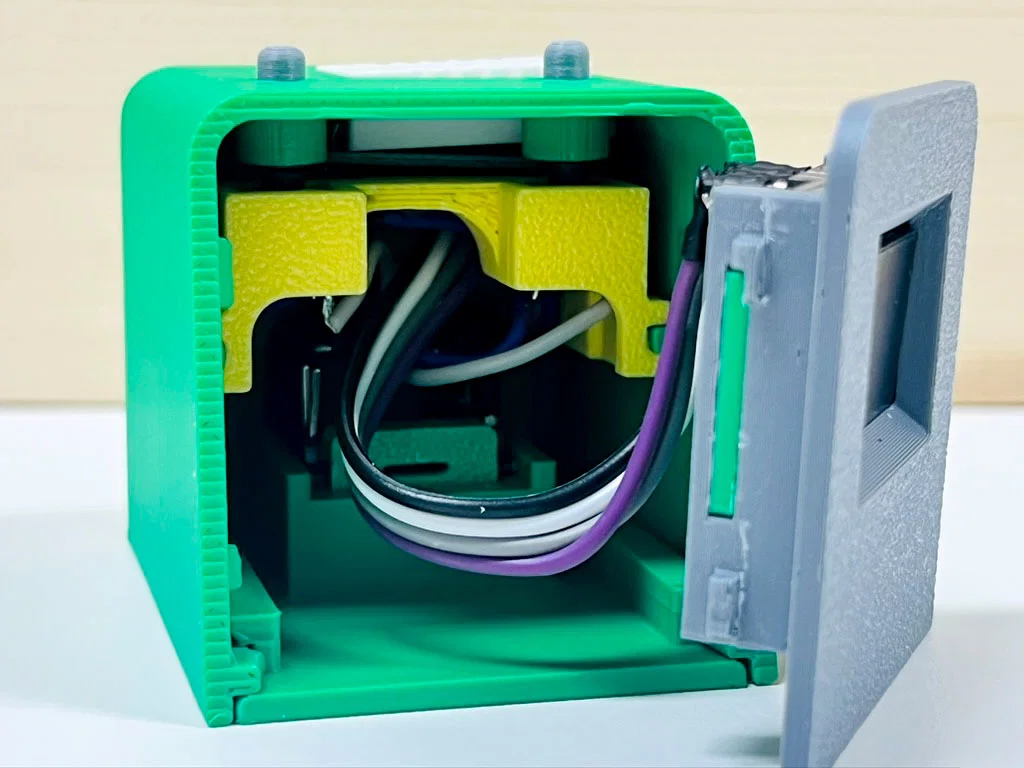

Bạn có thể tự do lập trình và tùy biến chức năng của các nút nhấn theo ý thích. Khi đi dây, nhớ lưu ý là không gian bên trong vỏ khá hạn chế nên tránh để dây quá dài. Chỗ lắp màn hình OLED cũng khá chật, bạn nên dùng header cắm cái loại bẻ góc vuông và bọc ống co nhiệt để cách điện cho gọn nhé.
