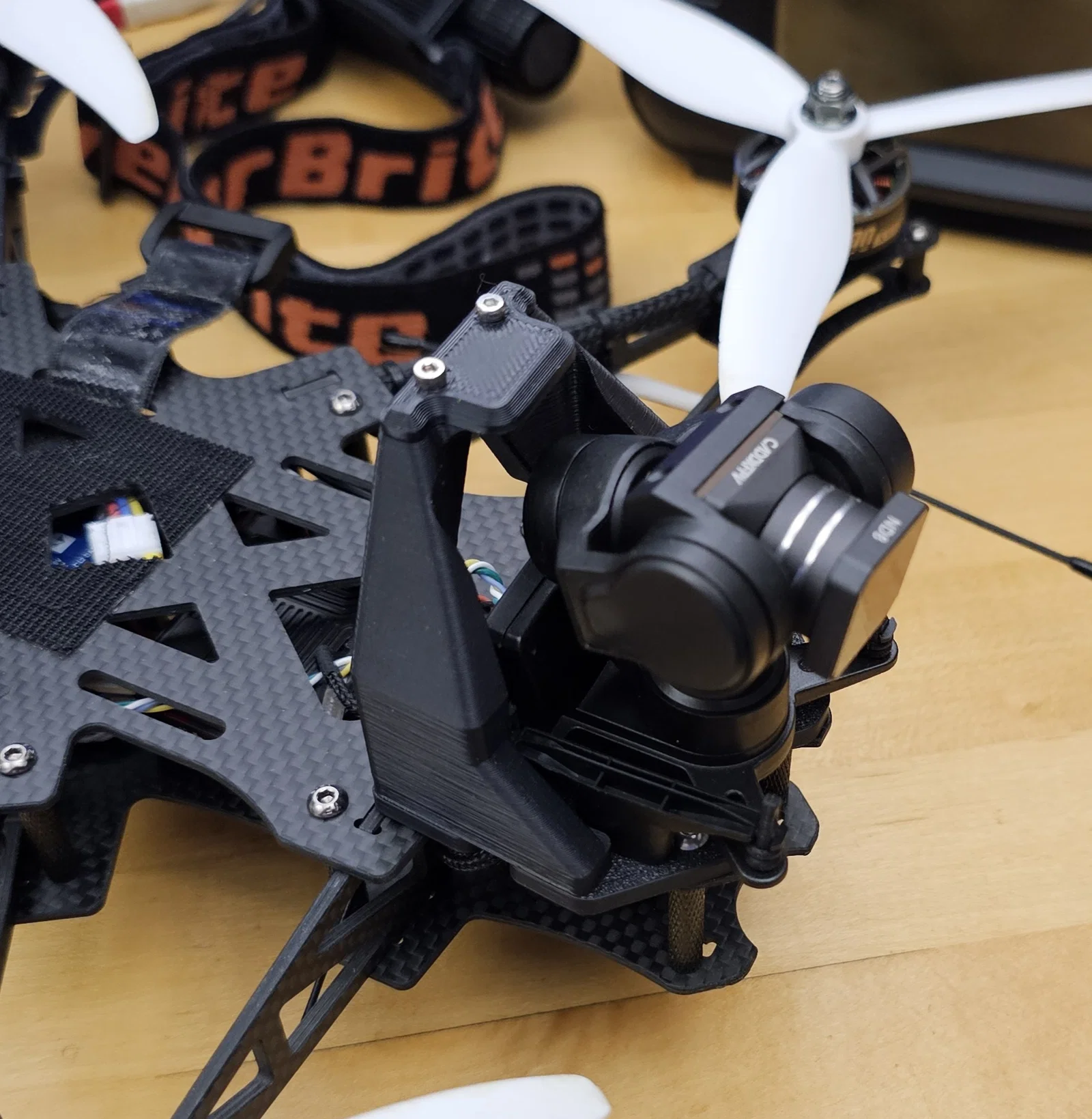

Bộ Đế Gimbal CADDX GM3 & Khung Bảo Vệ cho Flycam AOS UL7

Phần đế và khung bảo vệ (Roll-Cage) được làm bằng chất liệu ASA cho Gimbal CADDX GM3, dùng để gắn lên các dòng khung AOS, mẫu UL7 và có khả năng tương thích với Cine35 EVO.

Để kiểm tra xem có vừa với các khung khác hay không trước khi in toàn bộ, bạn chỉ cần in phần “base” là file “Gimbil_Base.stl” để thử lắp vào khung xem các lỗ ốc có khớp hay không. Hai lỗ phía sau sử dụng ốc vặn GoPro (blind nuts) và phía trước dùng ốc của standoff trên khung; bạn cần thay thế các ốc standoff bằng ốc M3 dài hơn.

Linh kiện cần thiết

• 6 x M2 x 3mm Heat Set Insert
• 4 x M2 x 4mm SHCS bolts
• 4 x M2 x 6mm SHCS bolts
• 2 x M2 x 6mm BSCS bolts
• 2 x M3 x 12mm BSCS bolts
• 2 x M3 x 6mm BSCS bolts

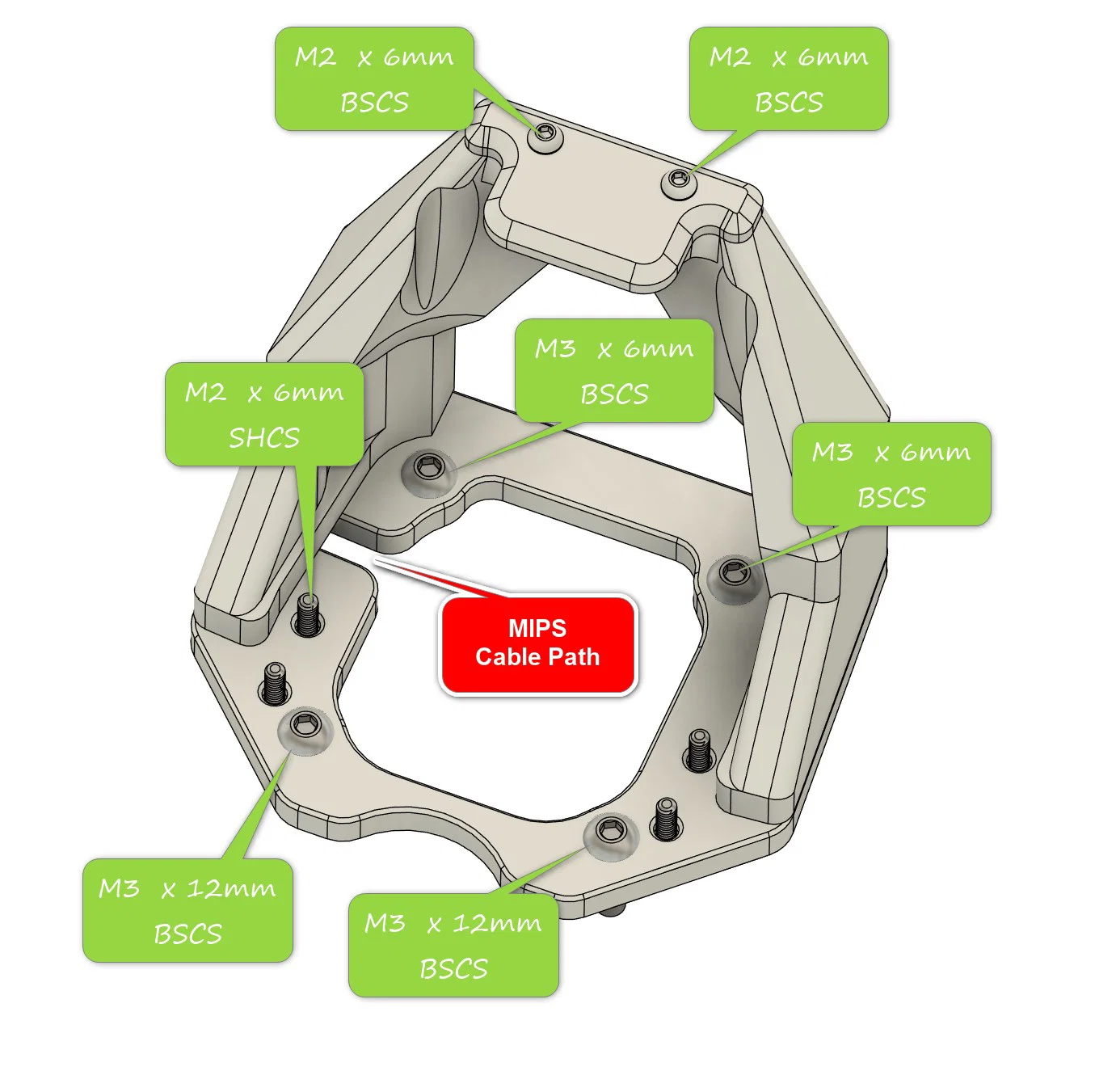

Để biết vị trí bắt ốc, vui lòng xem bản vẽ CAD đính kèm.

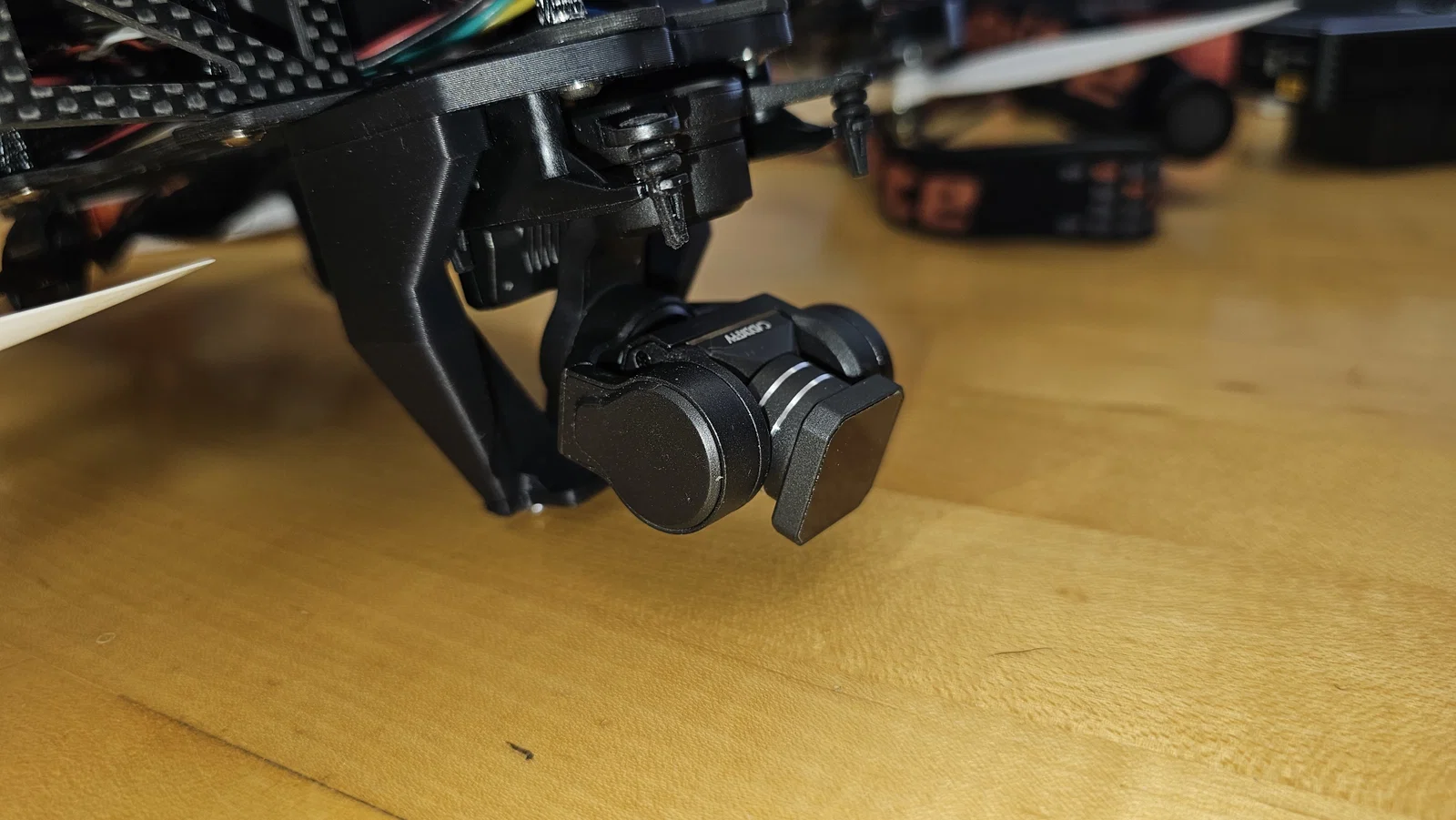

Quy trình lắp ráp

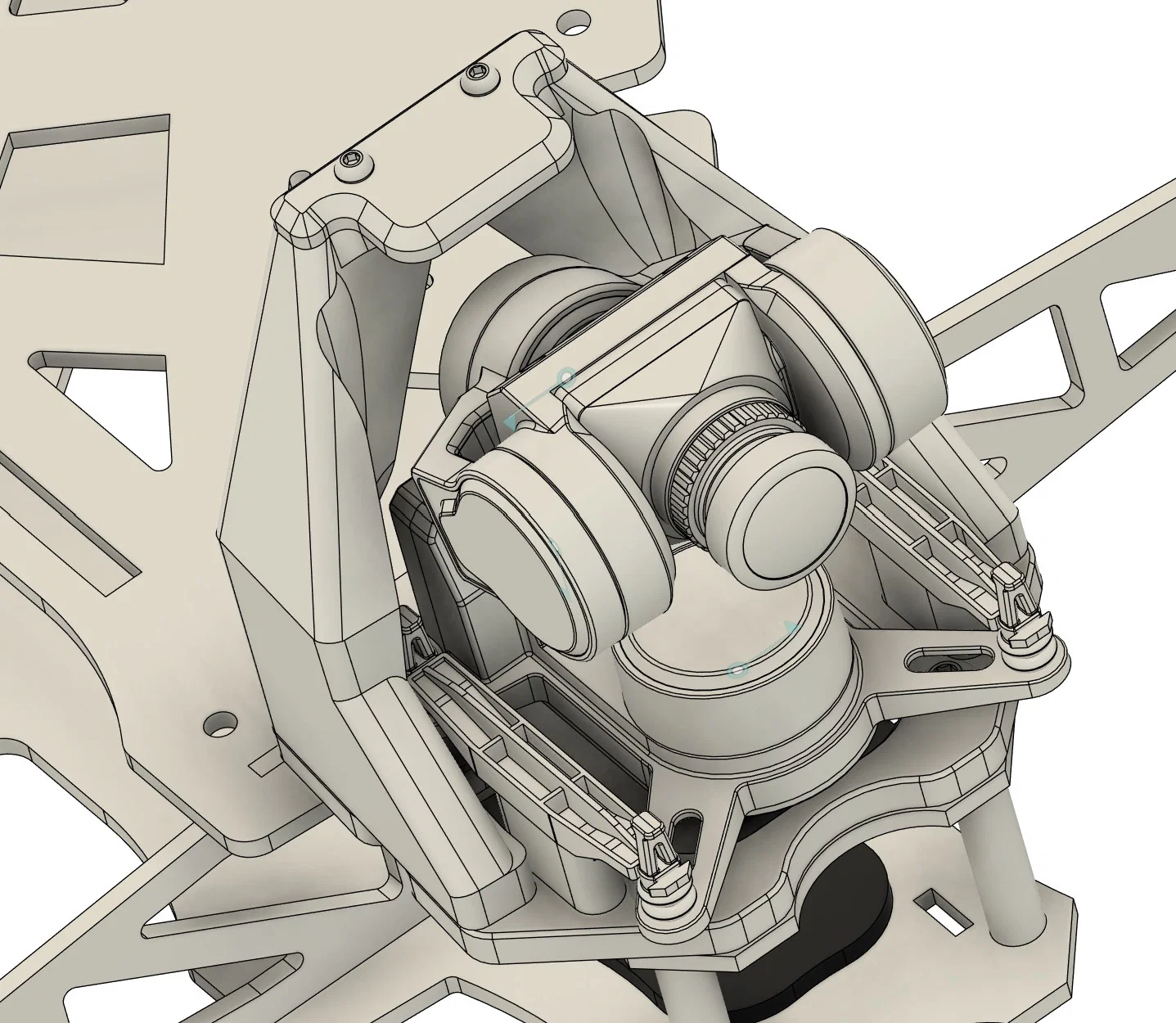

1. Đi dây cáp camera MIPS theo hướng dẫn trong bản vẽ CAD.
2. Bắt ốc cụm GM3 vào phần Gimbal Base.
3. Bắt ốc phần Wall vào phần Gimbal Base.
4. Bắt ốc phần Gimbal Base vào tấm plate phía trên của AOS UL7.
5. Bắt ốc phần Veranda vào phần Wall.

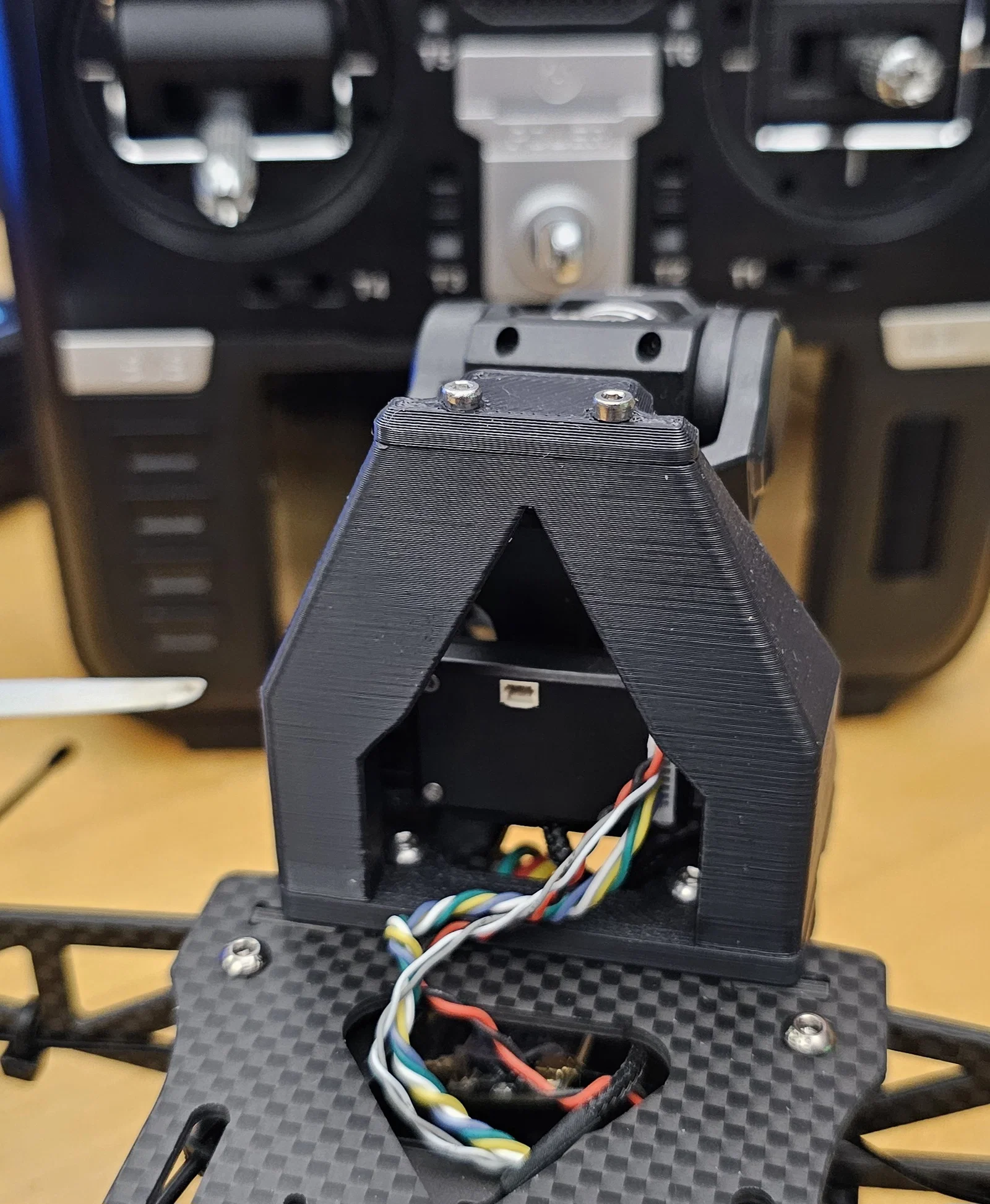

6. Cắm cáp IO từ khe hở phía sau của phần Wall; xem hình ảnh đính kèm.

Lưu ý

• Các bộ phận được thiết kế cho vật liệu ASA FDM như sợi ASA 1.75 Polymaker vì nó có khả năng kháng tia UV tốt hơn hẳn PLA. Những linh kiện này được in trên máy in Voron 2.4r2 trong buồng nhiệt.
• Phần “wall” có thể được in theo phương thẳng đứng hoặc nằm ngang.
