Mô hình Hạch nền (Basal Ganglia) và các nhân sâu trong não

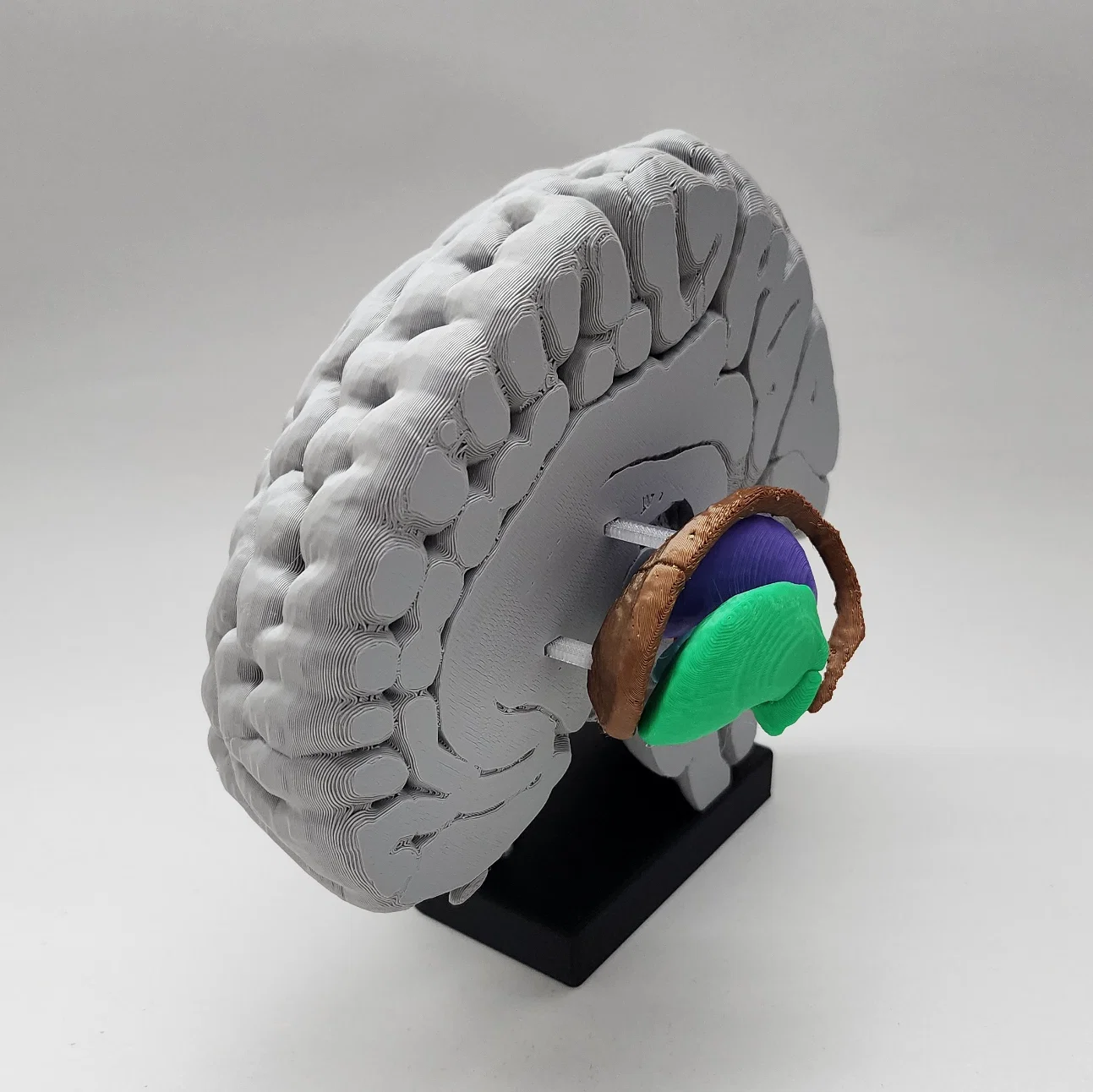

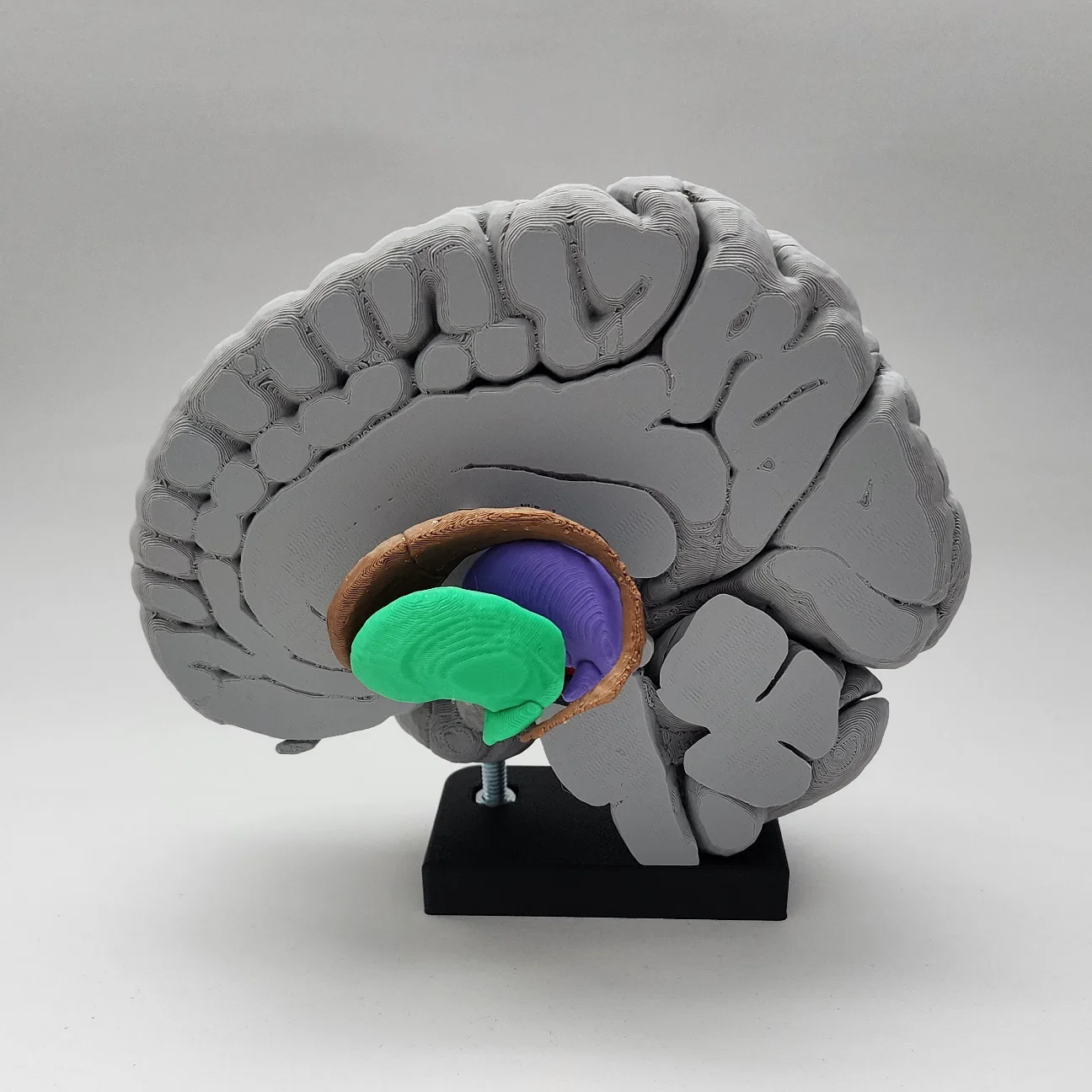

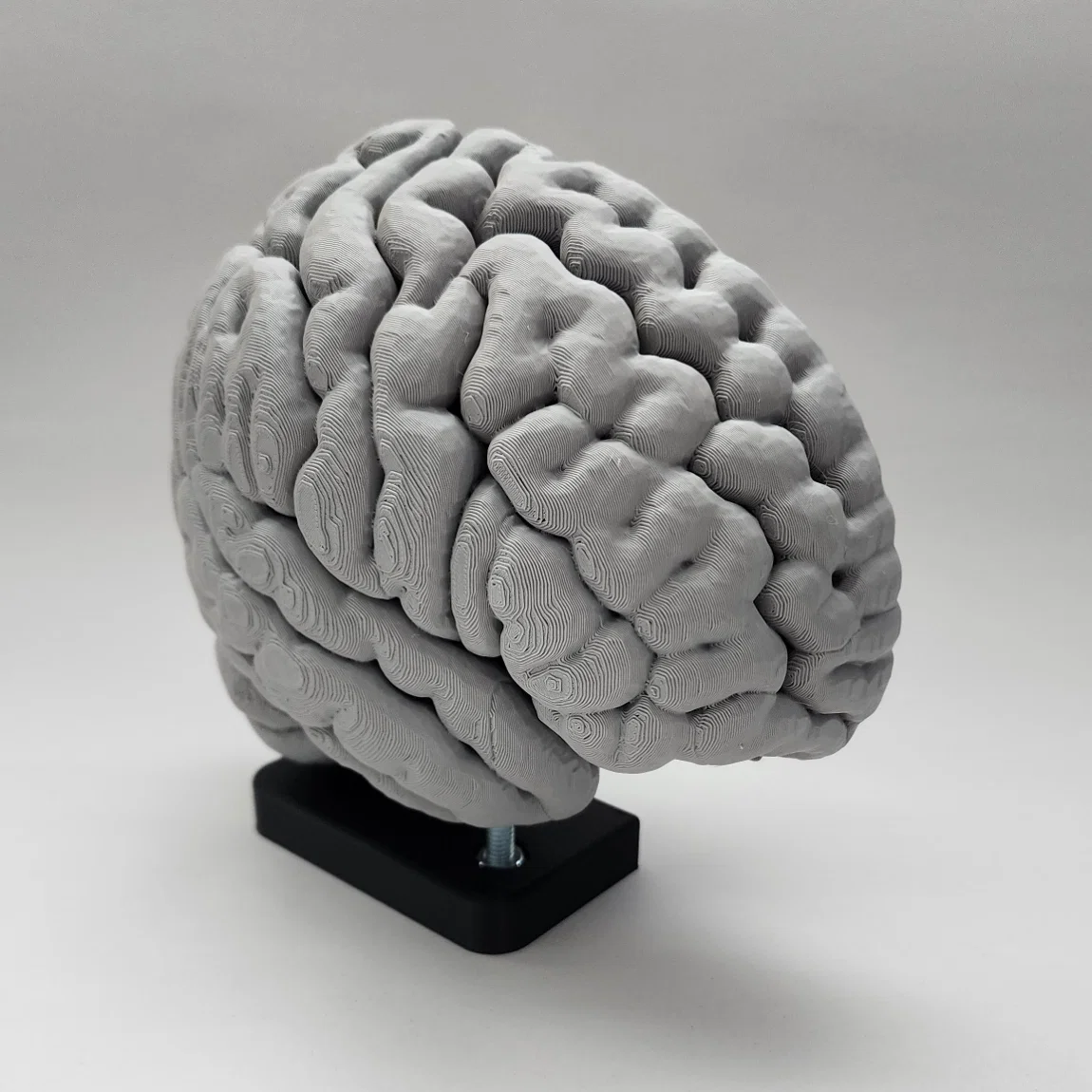

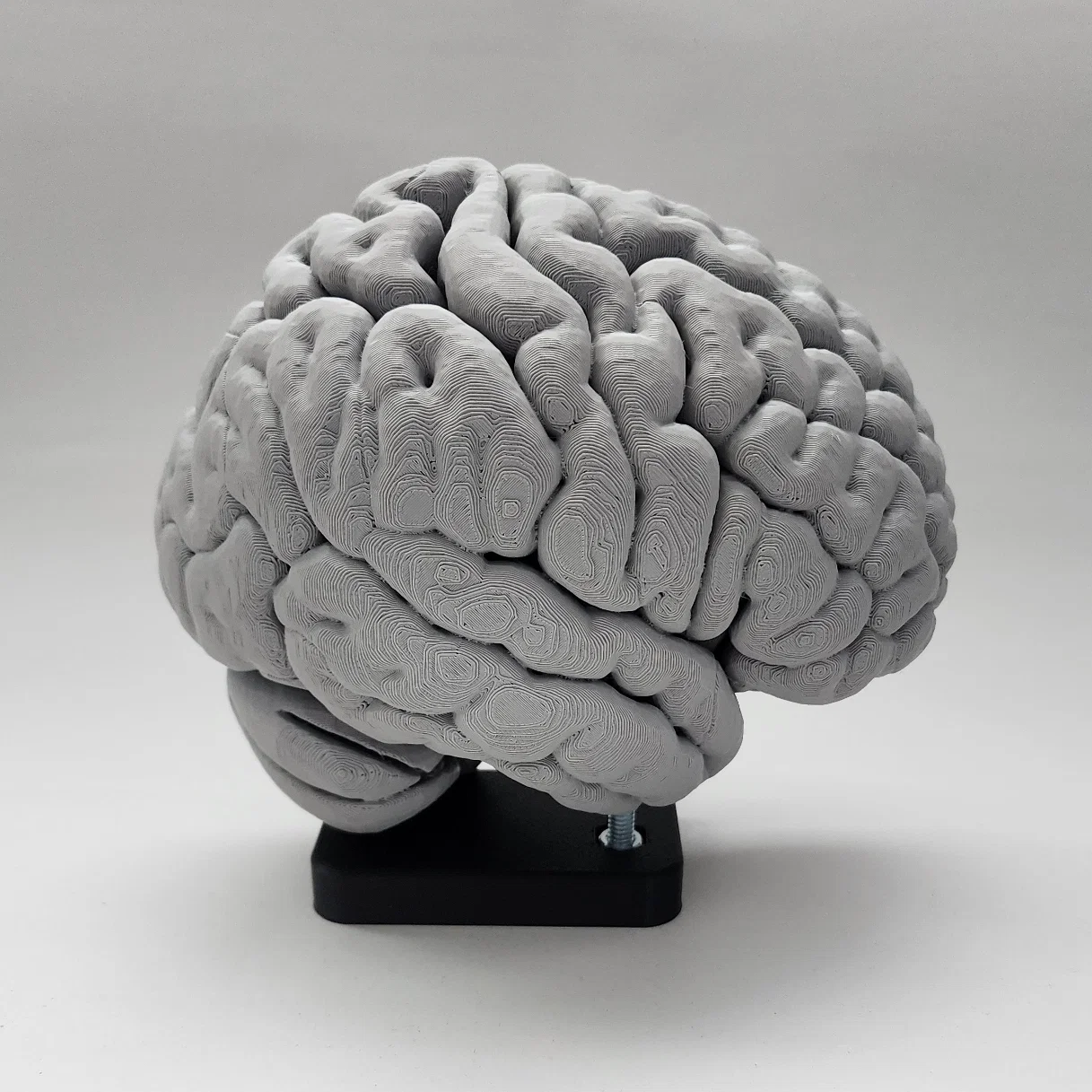

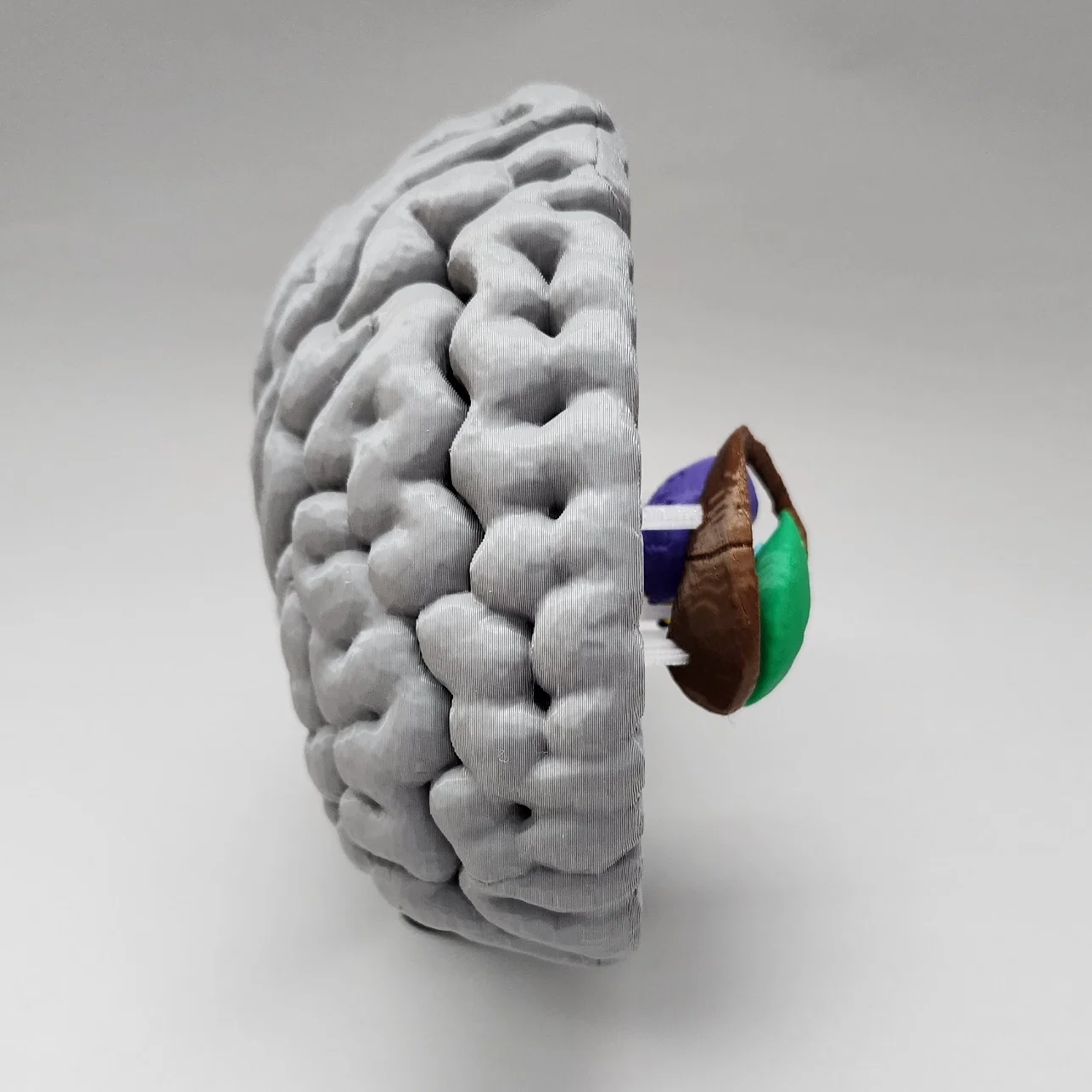

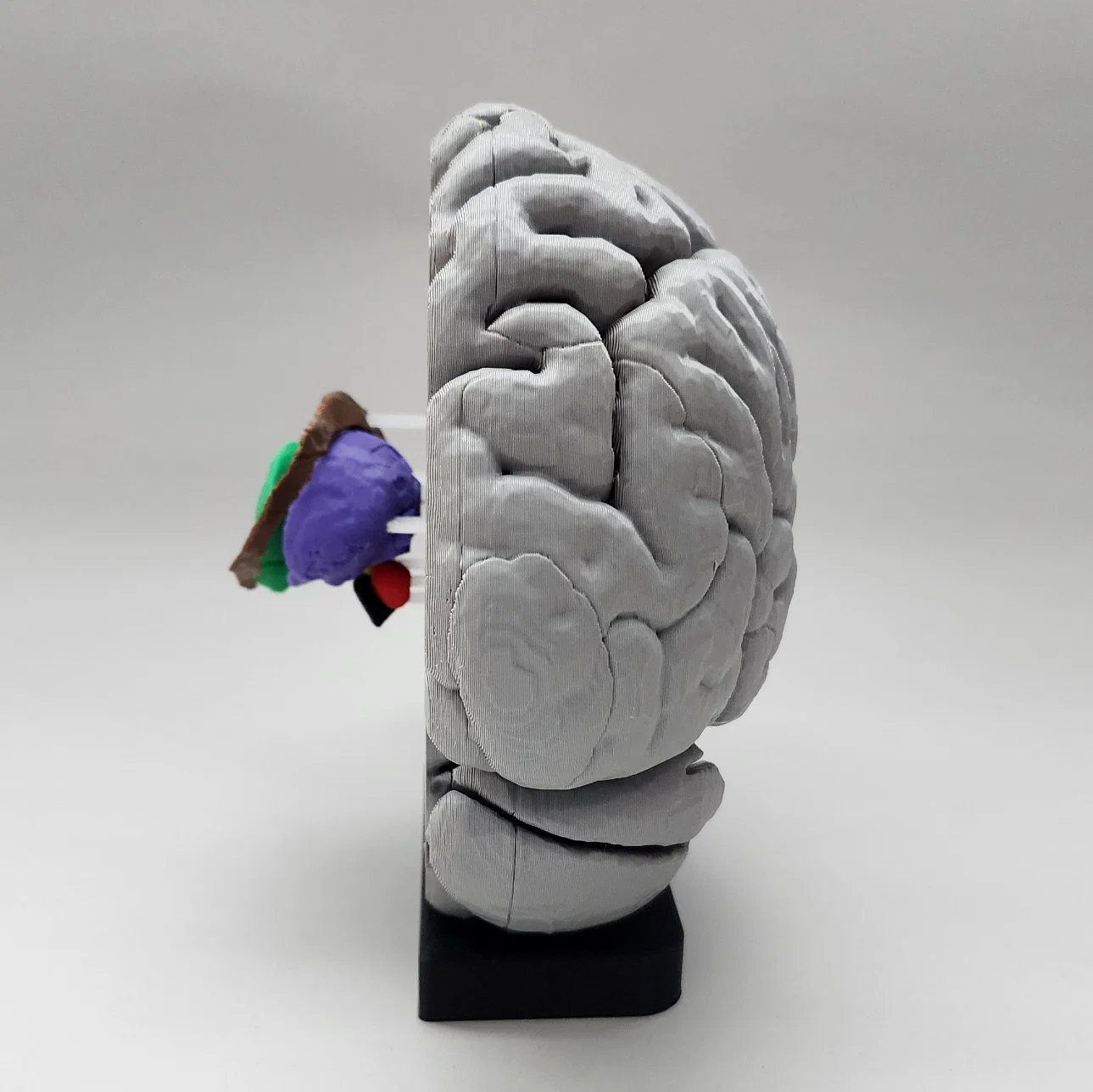

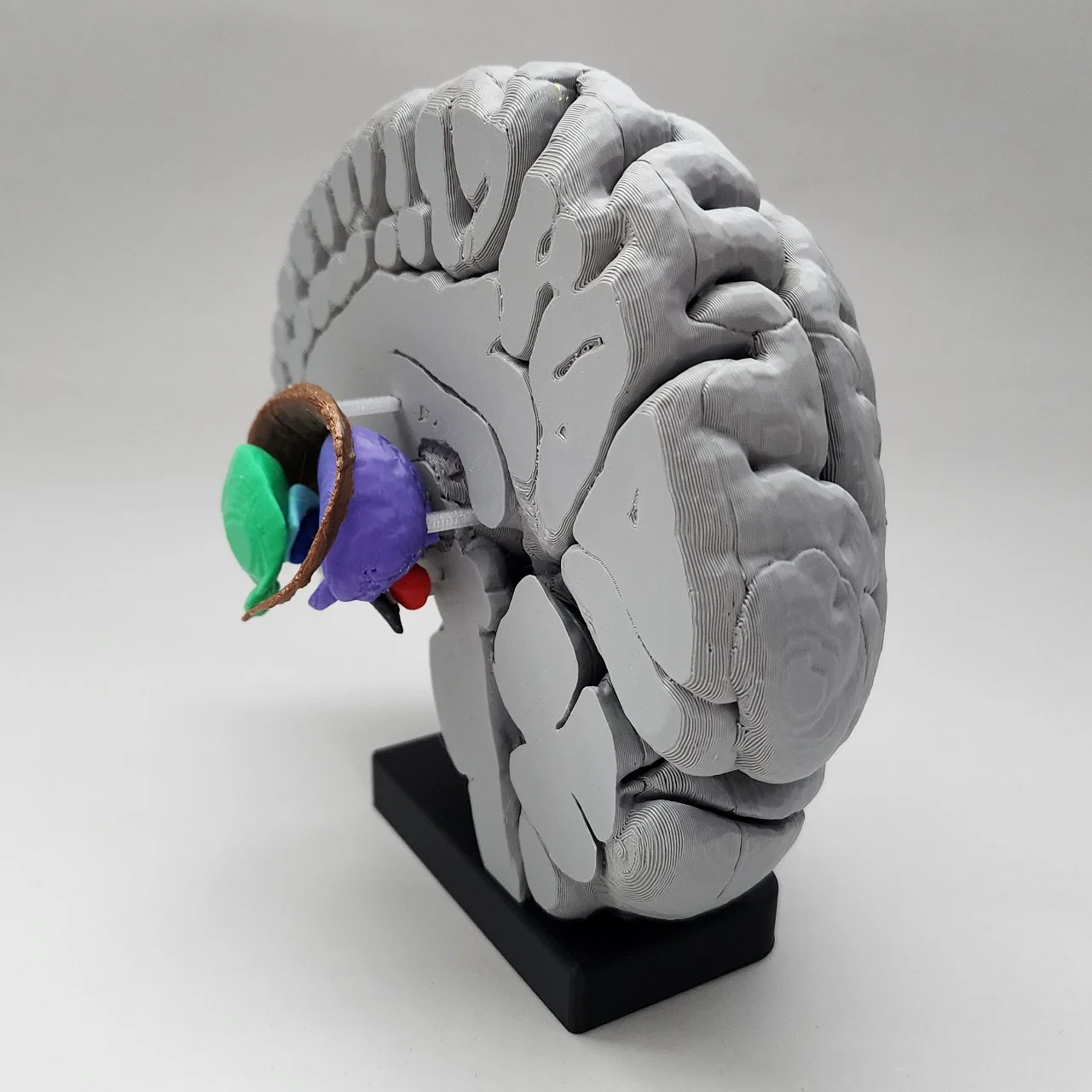

Đây là mô hình kích thước thật của các nhân sâu trong não bộ. Mô hình bao gồm bán cầu não phải và các nhân sâu ở phía bên trái, với kích thước và cách sắp xếp giải phẫu chính xác. Các hạch nền (basal ganglia) bao gồm nhân đuôi (caudate), nhân bèo (putamen), cầu nhạt ngoài (globus pallidus externus), cầu nhạt trong (globus pallidus internus), nhân dưới đồi (subthalamic nucleus) và chất đen (substantia nigra). Mô hình này cũng bao gồm đồi thị (thalamus) - mặc dù thường không được tính là hạch nền nhưng lại là một cấu trúc chất xám sâu cực kỳ quan trọng. Tôi cũng thêm vào nhân đỏ (red nucleus), dù không thuộc hạch nền, nhưng in bằng nhựa đỏ trông rất hợp. Tôi dùng các thanh đỡ bằng nhựa PETG trong suốt để cố định các nhân ở vị trí giải phẫu chính xác.

Các mô hình này cần có hỗ trợ (supports) khi in. Tôi sử dụng nhựa Bambulab TPU 95A HF cho phần hỗ trợ với kiểu rectilinear grid và thêm phần wreath để ổn định, kết hợp cài đặt giả lập hỗ trợ hòa tan (khoảng cách Z bằng 0). Nó tách khỏi PLA rất dễ dàng. Nếu bạn không có máy in đa vật liệu, bạn vẫn có thể in với các loại hỗ trợ có thể tháo rời.

Chú thích màu sắc:

• Tím = Đồi thị
• Nâu = Nhân đuôi
• Xanh lá = Nhân bèo
• Xanh dương nhạt = Cầu nhạt ngoài
• Xanh dương = Cầu nhạt trong
• Vàng = Nhân dưới đồi
• Đen = Chất đen
• Đỏ = Nhân đỏ

Hướng dẫn lắp ráp:

Bán cầu đại não sẽ không trượt tự do trên các ốc vít. Độ khít rất cao nên bạn sẽ cần dùng cờ-lê để siết ốc vào lỗ tương ứng. Bắt đầu với đai ốc ở đầu vít và dùng phần lõm ở đế để siết cho đến khi đầu vít phẳng với đáy. Khi đã siết chặt, mô hình sẽ rất chắc chắn.

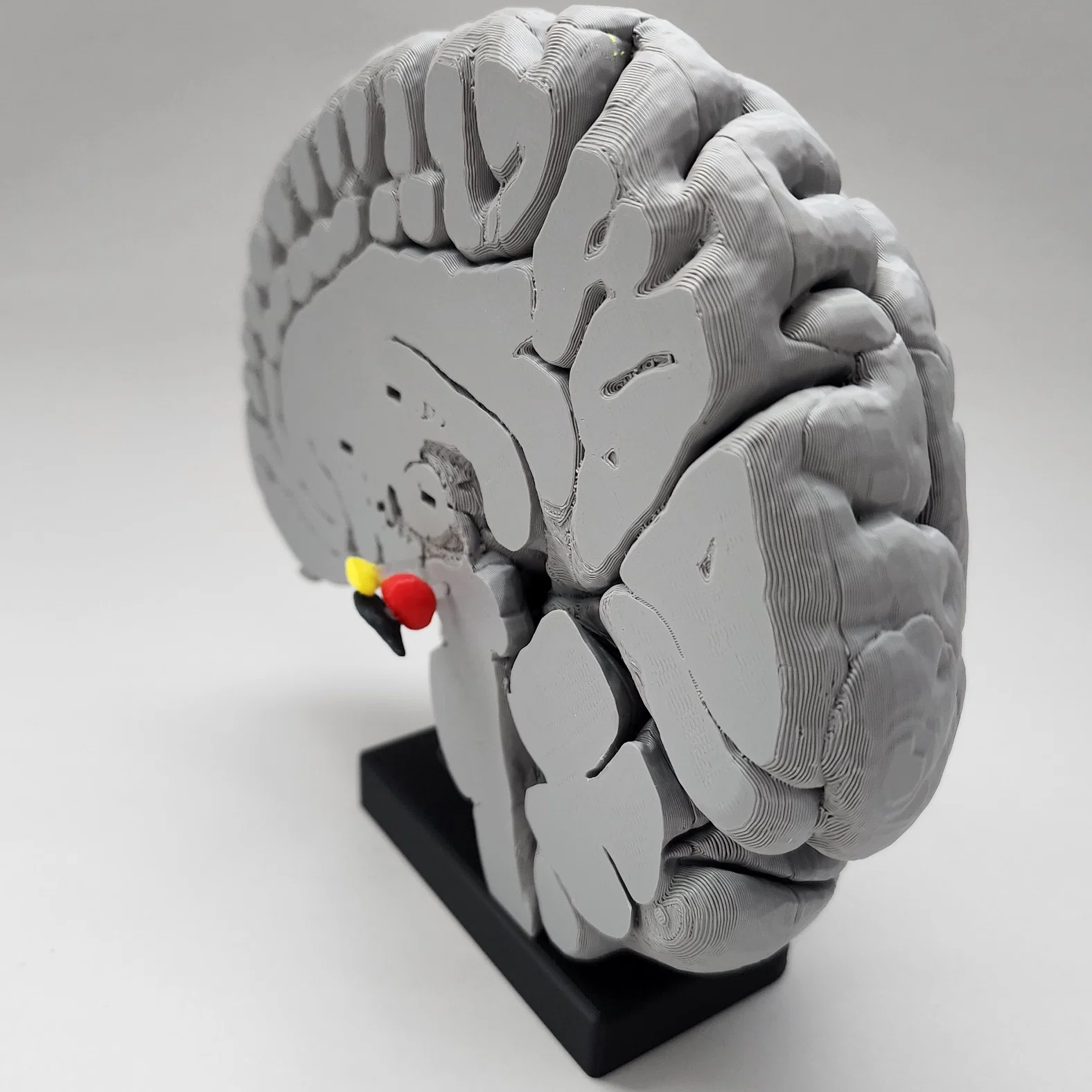

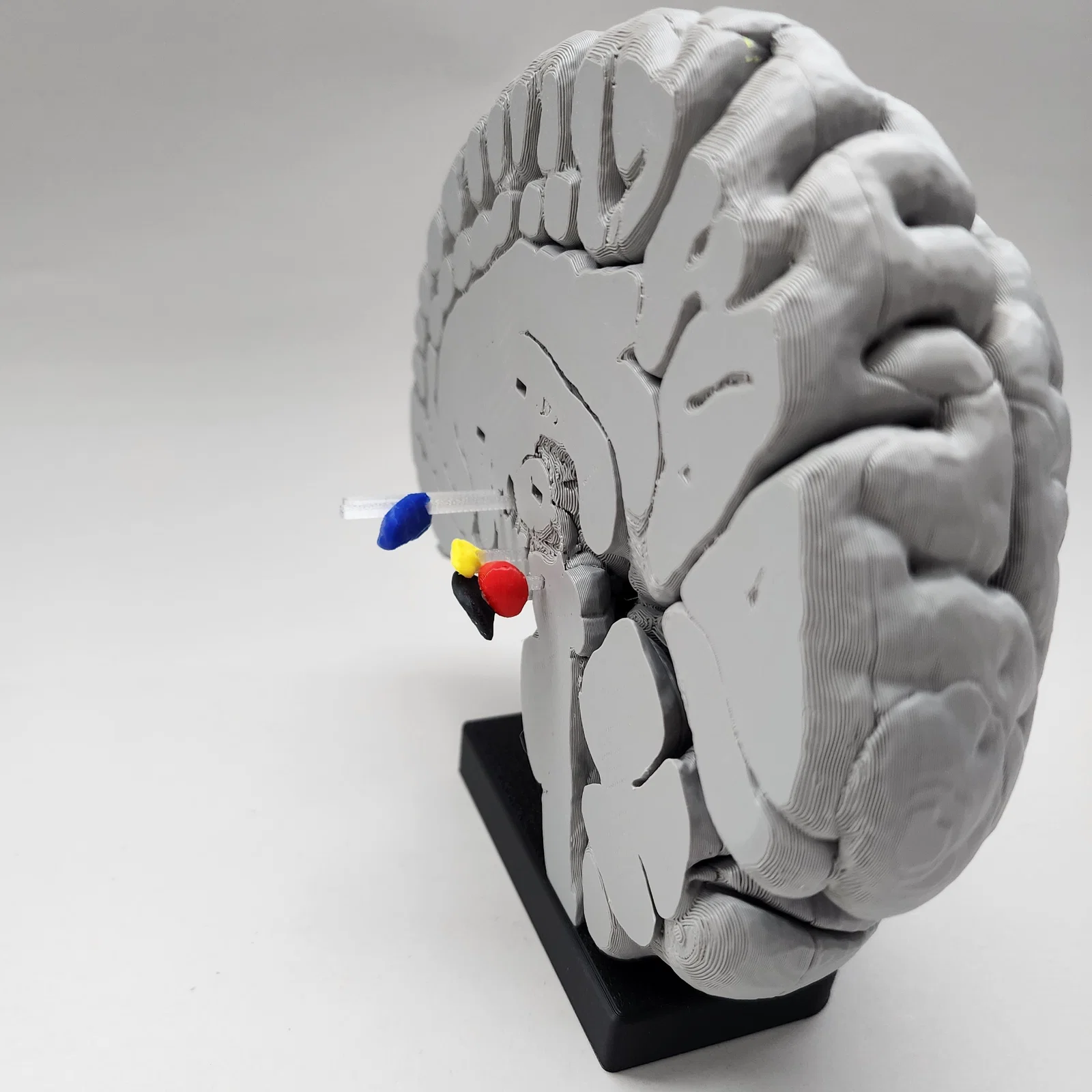

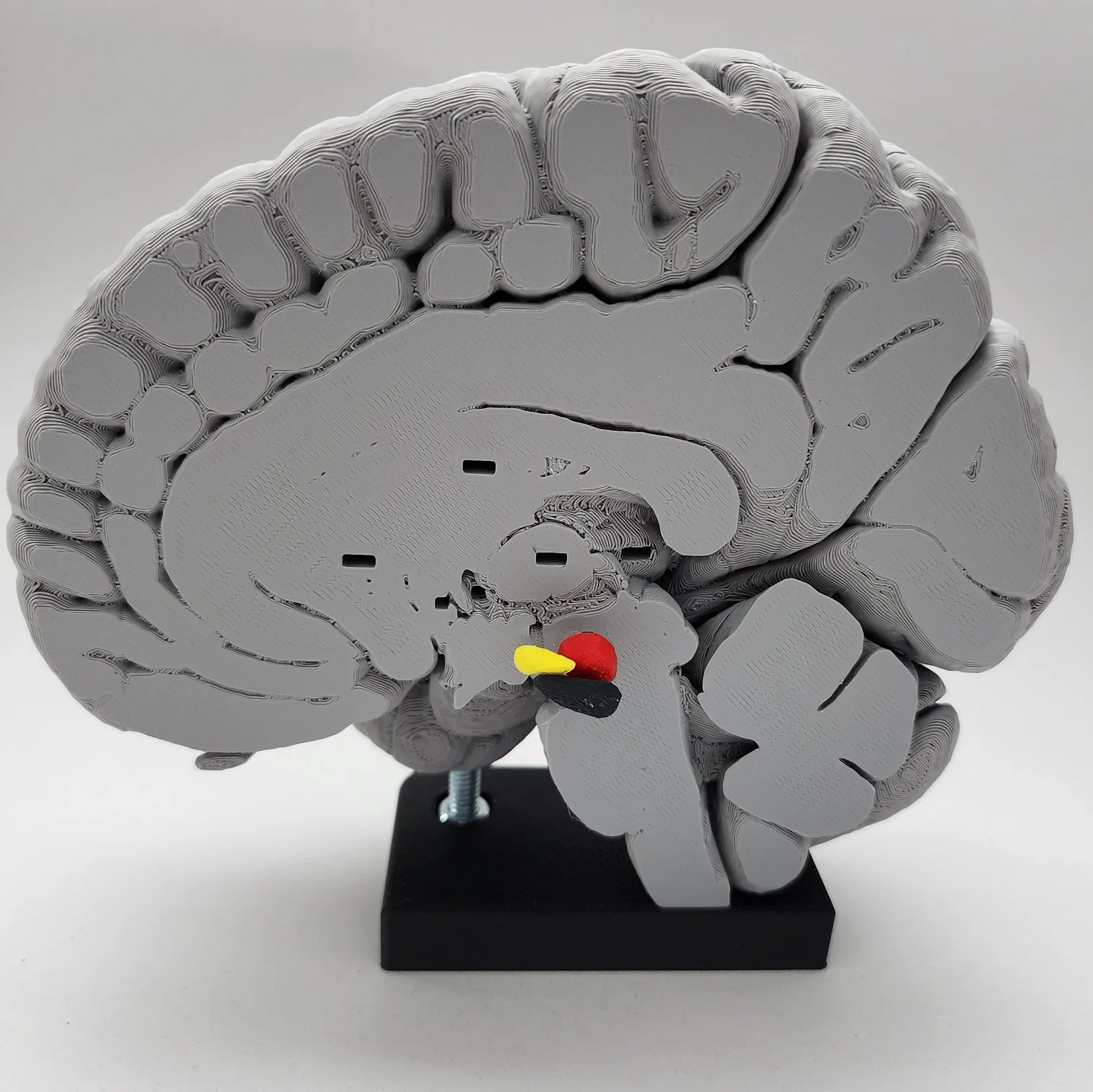

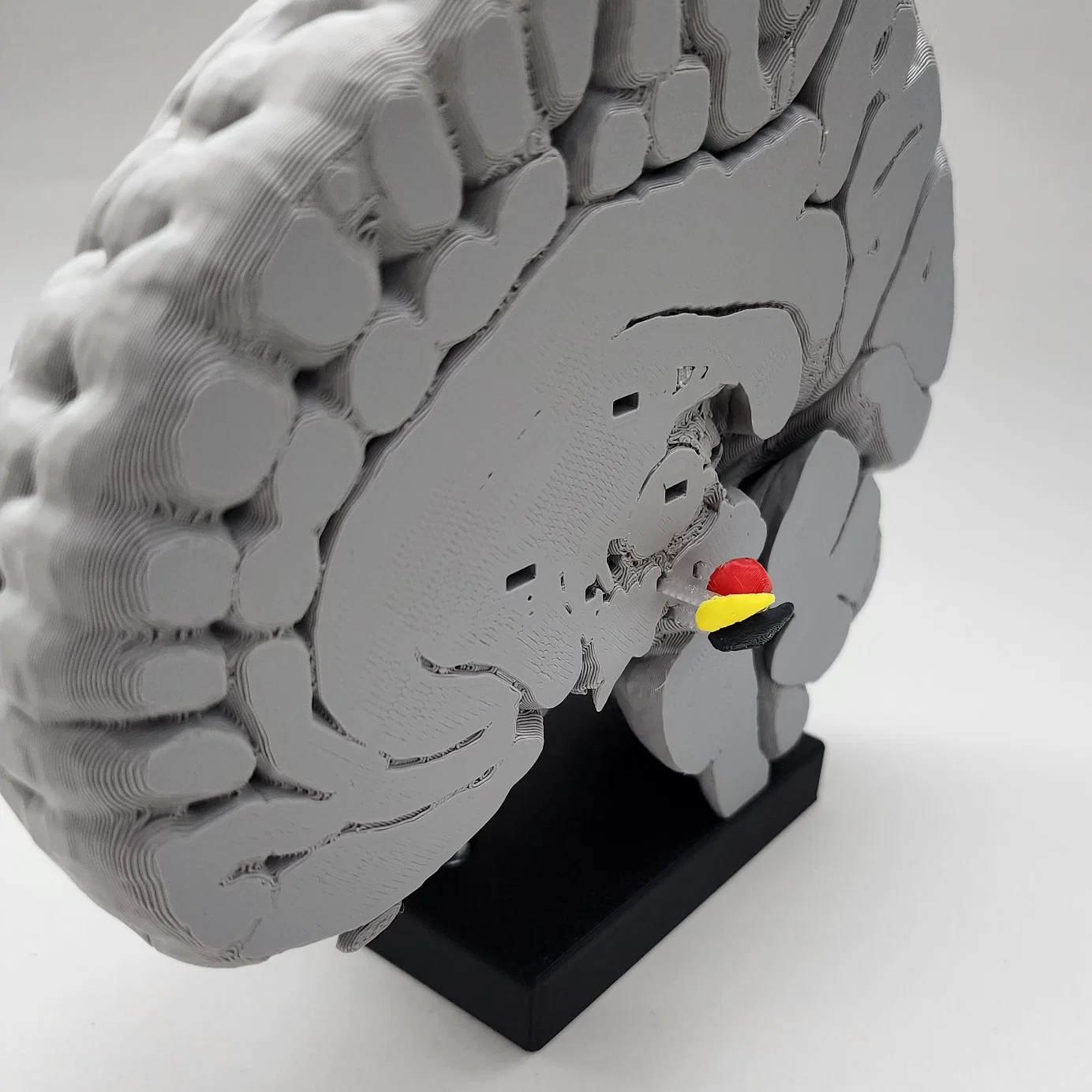

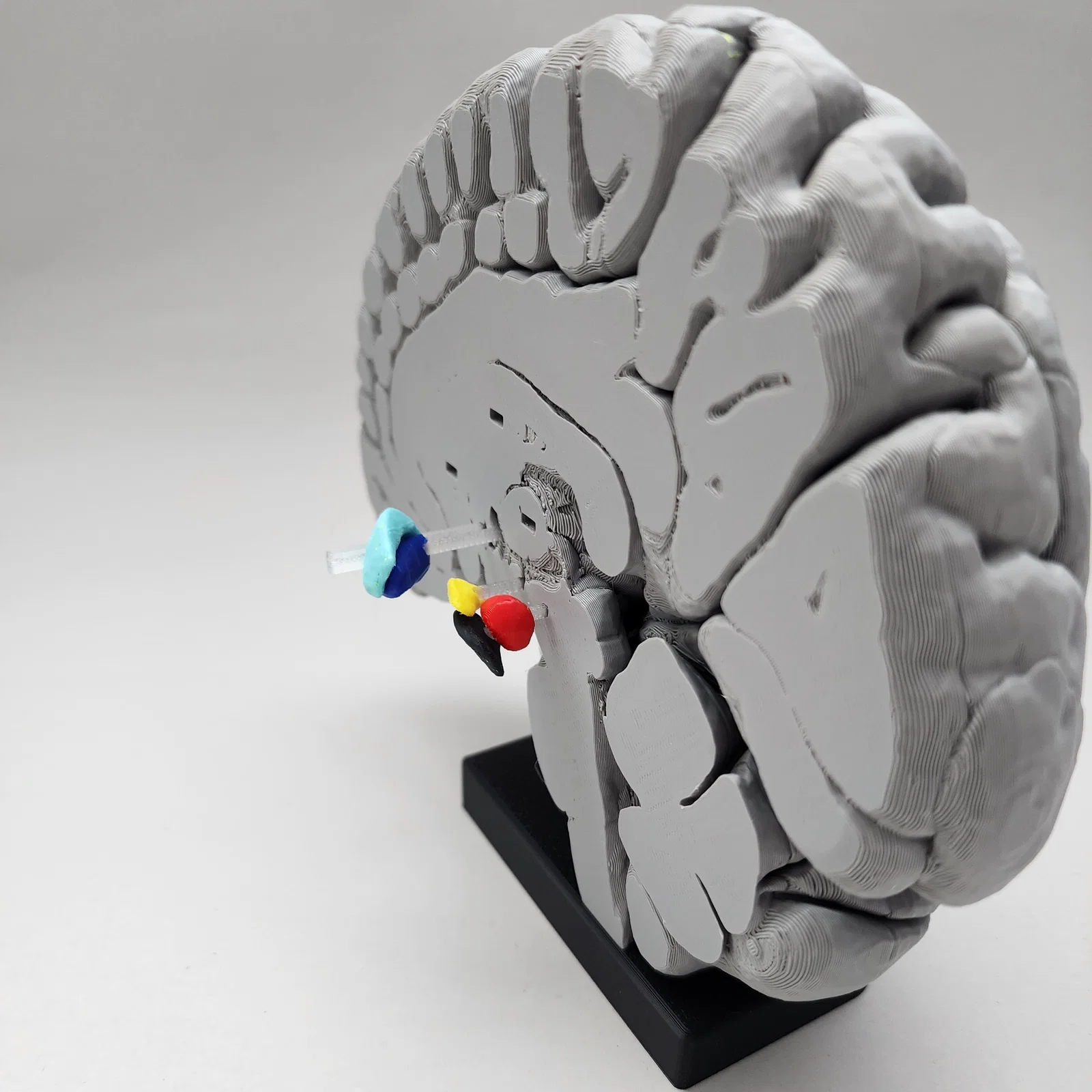

Thanh đỡ hình vuông dài nhất (58 mm) nằm ở vị trí trước nhất. Thanh dài thứ hai (54 mm) là vị trí ngay sau đó. Các thanh vuông còn lại đều dài 45 mm. Tất cả thanh đỡ hình chữ nhật đều dài 45 mm. Lắp ráp như hình minh họa. Cầu nhạt trong, cầu nhạt ngoài và nhân bèo dùng chung thanh đỡ (từ trong ra ngoài: GPi, GPe, putamen). Cắm các thanh đỡ vào vị trí, sau đó gắn các nhân theo thứ tự: nhân đỏ, nhân dưới đồi, chất đen, đồi thị, GPi, GPe, nhân đuôi, nhân bèo. Nên dùng một giọt keo siêu dính để gắn các nhân vào thanh đỡ. Không cần dán thanh đỡ vào bán cầu não (nó sẽ tự khớp chặt).

Vật liệu bổ sung:

• Ốc vít Hex Head 1/4"-20, dài 4.5", ren toàn bộ x 2: https://www.mcmaster.com/91309A560/
• Đai ốc Hex 1/4"-20 x 2: https://www.mcmaster.com/90473A029/

Dữ liệu giải phẫu được lấy/chuyển thể từ: Allen Human Reference Atlas - 3D, 2020 - CC BY 4.0 Bản quyền: © 2019 Allen Institute for Brain Science Trích dẫn dữ liệu: Song‐Lin Ding, Joshua J. Royall, Susan M. Sunkin, Benjamin A.C. Facer, Phil Lesnar, Amy Bernard, Lydia Ng, Ed S. Lein (2020). “Allen Human Reference Atlas – 3D, 2020," RRID:SCR_017764, phiên bản 1.0.0.

Nếu bạn thấy hữu ích, hãy ủng hộ để tôi duy trì dự án miễn phí: buymeacoffee.com/danmanmd
